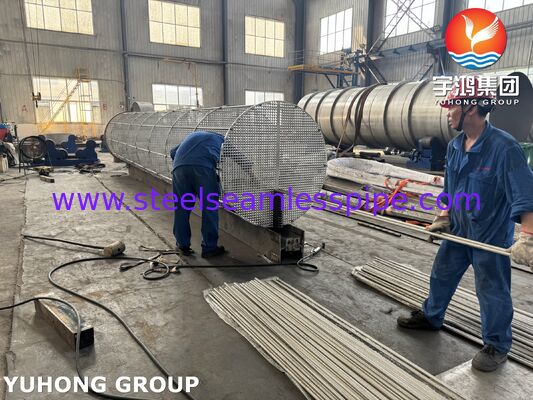

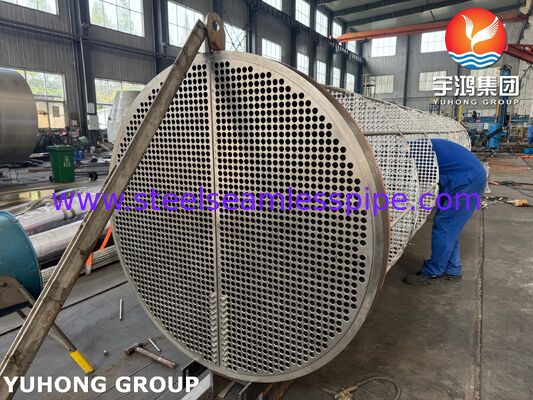

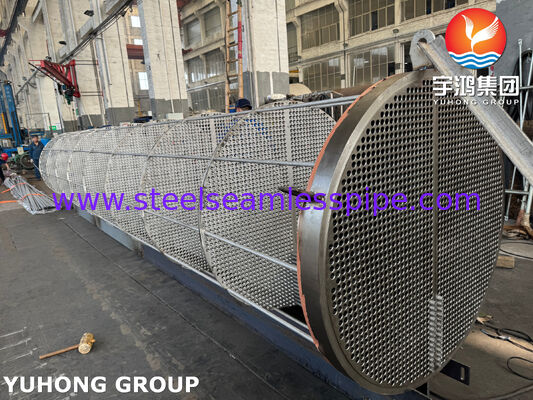

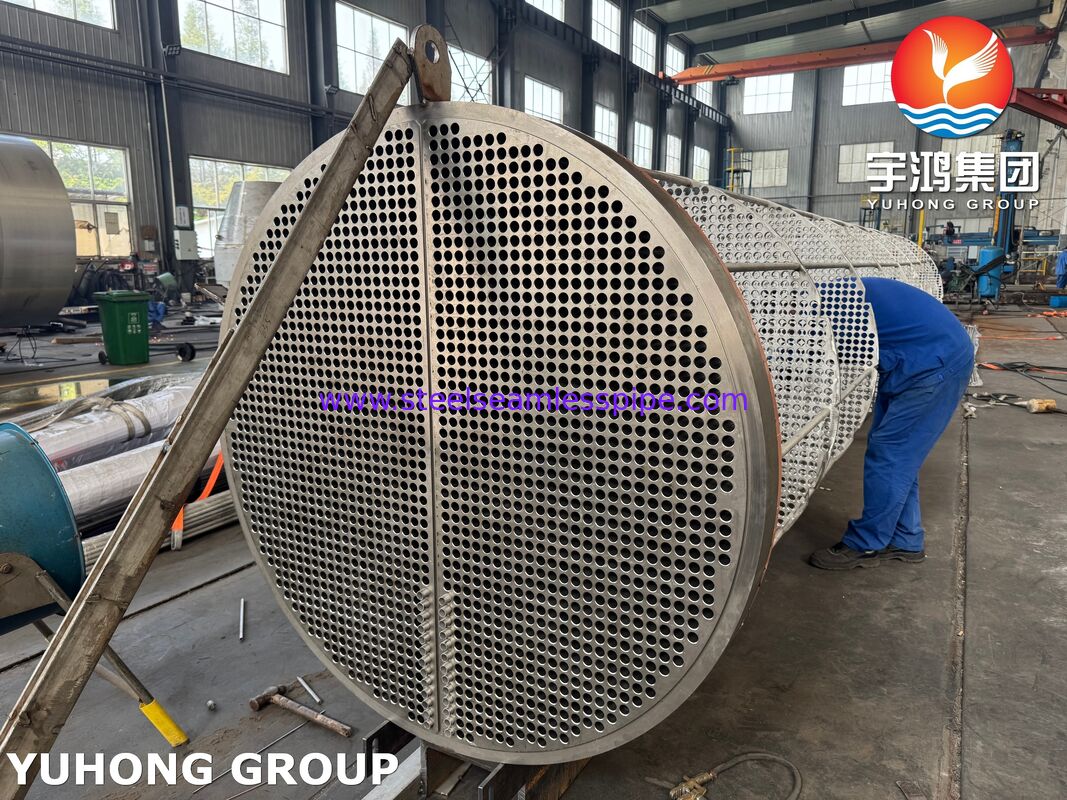

HP-HT เครื่องแลกเปลี่ยนความร้อนแบบอุ่น ASME Section VIII Div. 1 เครื่องแลกเปลี่ยนความร้อน TEMA ชุดท่อครีบ

YUHONG HEAT EXCHAGER TUBE BUNDLE เป็นเครื่องทําความร้อนแบบอุตสาหกรรมแบบแรงดันสูงและอุณหภูมิสูง (HP-HT)อุปกรณ์รวมผังท่อปีกที่มีการออกแบบแม่นยํา ภายในเปลือกของภาชนะความดันที่มีผนังหนักที่สร้างขึ้นอย่างเคร่งครัดตาม ASME Boiler และ Code Pressure Vessel Section VIIIกฎหมายส่วนที่ 1 เป็นหน่วยการถ่ายทอดความร้อนหลักระหว่างวงจรควายและวงจรของเหลวในการทํางานในการดําเนินงานของโรงงานไฟฟ้าภูมิอากาศสอง

3.2 องค์ประกอบหลักและรายละเอียดวัสดุ

3.3 ลักษณะทางเทคนิคและการผลิตหลัก

• การผลิตที่มีรหัส ASME: การออกแบบเครื่องกลและการคํานวณโครงสร้างปฏิบัติตามมาตรฐานการออกแบบเครื่องแลกเปลี่ยนความร้อนมาตรฐาน ASME ตอนที่ VIII ภาค 1 และมาตรฐาน TEMA มาตรฐานการออกแบบเครื่องแลกเปลี่ยนความร้อนมาตรฐาน

• Clad Tubesheet อินเตอร์เฟซ: ติดตั้งด้วยการผสมผสานสแตนเลส SA-240 TP316L ความหนาอย่างน้อย 3.0 มิลลิเมตร ผ่านพื้นผิวการโกหก SA-350 LF2 ที่ถูกเผชิญกับสื่อกระบวนการที่รุนแรง

• การเชื่อมต่อ Tube-to-Tubesheet ที่มีความแม่นยํา: ท่อถูกขยายและเชื่อมความแข็งด้วยการใช้กระบวนการ GTAW อัตโนมัติที่สอดคล้องกับวิธีเชื่อมตามมาตรา IX ของ ASME

• โครงสร้างรองรับแรงหนัก: การสนับสนุนเข็มที่บูรณาการที่ออกแบบมาเพื่อการบกพร่องของแผ่นดินไหว, การบกพร่องของลม, และแรงขยายความร้อนในช่วงวงจรการทํางาน

3.4 การประกันคุณภาพและการทดสอบ

• การตรวจสอบที่ไม่ทําลาย (NDE): 100% การทดสอบเรดิโอเกรฟิกเต็ม (RT-1) บนทั้งหมดของความยาวและรอบบัตต์สเวดตาม ASME ตอนที่ VIII ดิวิชั่น 1.

• การตรวจสอบความบกพร่องบนผิว: การทดสอบการเจาะเข้าไปของของเหลว (PT) บนทุกการเคลือบเคลือบเหล็กไร้สแตนเลส, ท่อต่อความแข็งแรงของท่อต่อแผ่นท่อ, และท่อต่อการติดตั้งจมน้ํา

• การทดสอบความดันแบบไฮโดรสแตต: การทดสอบความดันแบบไฮโดรสแตตติกด้านเปลือกและด้านท่อที่โรงงานดําเนินการในระดับ 1.3 เท่าของความดันทํางานสูงสุดที่อนุญาต (MAWP) โดยดําเนินการอย่างน้อย 60 นาที

• การระบุวัสดุเป็นบวก (PMI): การตรวจสอบ PMI 100% ของวัสดุแพร่สับสนธิทั้งหมด ส่วนประกอบที่ยึดความดันและโลหะเติมก่อนการประกอบ

• การควบคุมมิติและความเรียบ: การตรวจสอบด้วยเลเซอร์ความเรียบของแผ่นท่อและการตั้งทิศทางของฟลานจ์ของกระปุกที่สอดคล้องกับความละเอียด TEMA Class R

3.5 โลจิสติกส์ระหว่างประเทศและการสนับสนุนตลาด

• การบรรจุส่งออก: การล้างไนโตรเจนภายในที่ปิด (0.5 บาร์ความดันบวก) ด้วยเครื่องชักแห้ง ป้องกันด้วยฐานสกิดเหล็กแรงและการบรรจุฟอยล์ระบายระบายระบายน้ํา

• เอกสารการปฏิบัติตามสากล: จําหน่ายพร้อมกับรายงานข้อมูลของผู้ผลิต (แบบ U-1A) ใบรับรองการทดสอบวัสดุ (EN 10204 ประเภท 3.1) รายงาน NDE และแผนภูมิการทดสอบแบบไฮโดรสแตติก

• การอนุญาตตามกฎหมายภูมิภาค: มีการรับรองล่วงหน้าสําหรับ SONCAP (รับรองสินค้าไนจีเรีย) การปฏิบัติตามรูปแบบ M และมาตรฐานการชําระภาษีตะวันออกกลาง / แอฟริกาเหนือ (MENA)
