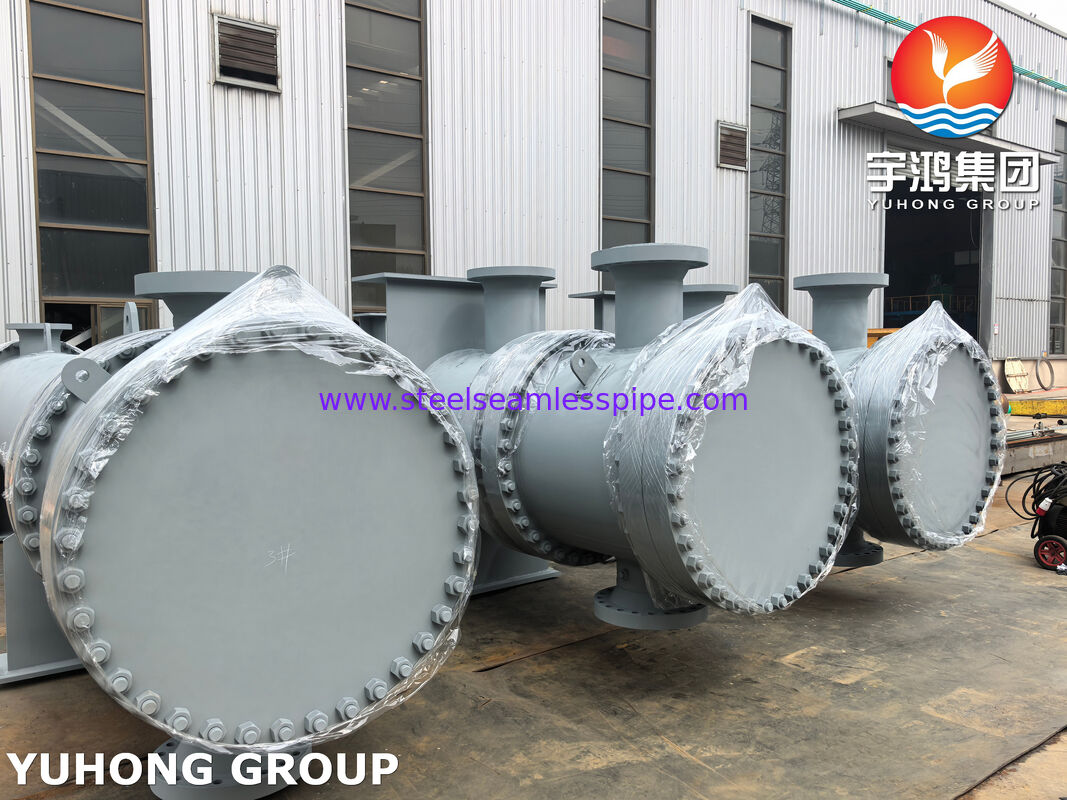

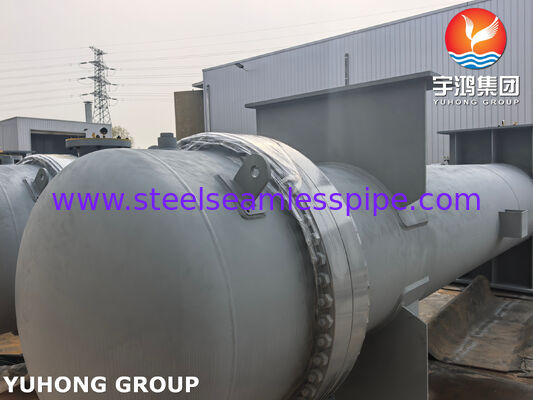

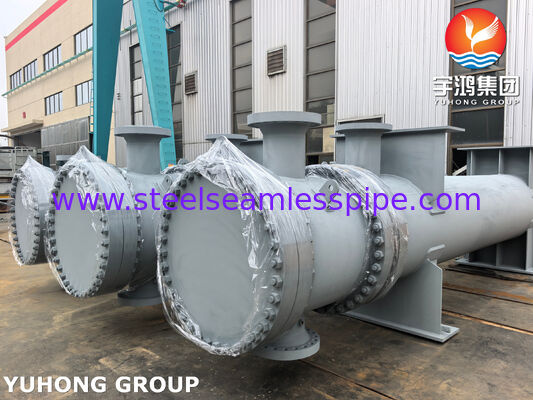

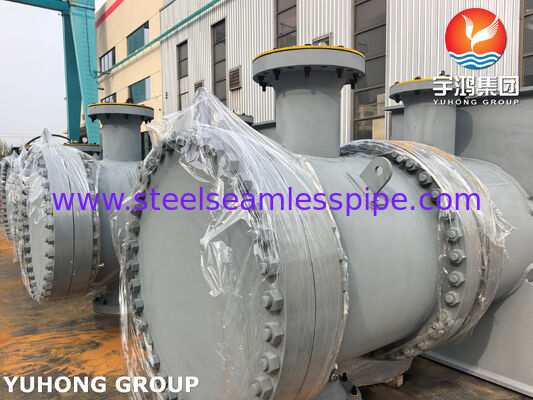

TEMA เปลือกและท่อแลกเปลี่ยนความร้อน ASME, NBR รับรองสําหรับ Inter Cooler

เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ TEMA ASME, NBR รับรองสำหรับอินเตอร์คูลเลอร์

1.ภาพรวม
อุปกรณ์นี้เป็นอินเตอร์คูลเลอร์แบบเชลล์และท่อประสิทธิภาพสูงที่ออกแบบและผลิตตามมาตรฐาน TEMA (Tubular Exchanger manufacturers Association) อย่างเคร่งครัด โดยหลักแล้วจะใช้ในระบบคอมเพรสเซอร์แบบหลายขั้นตอน (เช่น เครื่องอัดอากาศหรือเครื่องอัดก๊าซในกระบวนการผลิต) เพื่อทำให้ก๊าซเย็นลงระหว่างขั้นตอนการบีบอัด ซึ่งจะช่วยเพิ่มประสิทธิภาพเชิงปริมาตรสูงสุดและลดการใช้พลังงานให้เหลือน้อยที่สุด

ด้วยการรับรองคู่สำหรับ ASME (American Society of Mechanical Engineers) และ NBR / NR-13 (มาตรฐานแห่งชาติของบราซิล) เครื่องแลกเปลี่ยนความร้อนนี้ตรงตามเกณฑ์มาตรฐานความปลอดภัยและคุณภาพระดับสากลสูงสุด ทำให้เป็นไปตามข้อกำหนดอย่างสมบูรณ์สำหรับการใช้งานทั้งในตลาดโลกและไซต์อุตสาหกรรมที่เข้มงวดของบราซิล

2.รหัสการออกแบบและการรับรอง
การออกแบบเชิงความร้อนและกลไก: TEMA คลาส R, C หรือ B (ปรับให้เหมาะสมตามสื่อและความรุนแรงของกระบวนการ)

รหัสภาชนะรับความดัน: ASME มาตรา VIII ส่วนที่ 1 (พร้อมใบรับรอง U Stamp อย่างเป็นทางการ)

การปฏิบัติตามข้อกำหนดของบราซิล: สอดคล้องอย่างสมบูรณ์กับ NR-13 และมาตรฐาน NBR ที่เกี่ยวข้อง รวมถึงการคำนวณทางกลเฉพาะที่ การตรวจสอบความถูกต้องของไฮโดรเทส และข้อกำหนดป้ายชื่อ

คุณสมบัติการเชื่อม: ASME มาตรา IX และ AWS

3.คุณสมบัติโครงสร้างและข้อดีที่สำคัญ
การกำหนดค่า TEMA ที่ปรับให้เหมาะสม: * มีจำหน่ายในรูปแบบ Tubesheet แบบคงที่ (เช่น AEL, BEM) เพื่อให้มีขนาดกะทัดรัดและความคุ้มค่า

มีจำหน่ายในรูปแบบ Bundle แบบถอดได้ / แบบ Floating Head (เช่น AES, AET) เพื่ออำนวยความสะดวกในการทำความสะอาดเครื่องจักรและการตรวจสอบได้ง่ายเมื่อต้องรับมือกับของเหลวที่เปรอะเปื้อน

การรวมกลุ่มท่อประสิทธิภาพสูง: ติดตั้งท่อไร้รอยต่อการนำความร้อนสูง สามารถรวมท่อครีบต่ำหรือท่อลูกฟูกที่เป็นอุปกรณ์เสริมเพื่อเพิ่มค่าสัมประสิทธิ์การถ่ายเทความร้อนด้านก๊าซได้อย่างมาก

การปิดผนึกและความต้านทานการกัดกร่อนที่เชื่อถือได้: ท่อจะถูกต่อเข้ากับแผ่นท่อโดยการเชื่อมแบบแข็งแรงบวกกับการขยายตัว ซึ่งช่วยลดความเสี่ยงของการปนเปื้อนข้ามระหว่างก๊าซและน้ำหล่อเย็นได้อย่างสมบูรณ์

การแยกความชื้นแบบรวม: ในฐานะที่เป็นอินเตอร์คูลเลอร์ ถังจึงมีแผ่นกั้นที่วางตำแหน่งอย่างมีกลยุทธ์และช่องระบายคอนเดนเสทโดยเฉพาะ เพื่อดักจับและกำจัดความชื้นที่ตกตะกอนในระหว่างกระบวนการทำความเย็นด้วยแก๊สอย่างมีประสิทธิภาพ

4.การประกันคุณภาพและเอกสารประกอบ (สมุดข้อมูล)
เมื่อจัดส่งแล้ว จะมีการจัดหาสมุดข้อมูลการประกันคุณภาพที่ครอบคลุม ซึ่งรวมถึง:

แบบฟอร์ม ASME U-1 (รายงานข้อมูลของผู้ผลิตสำหรับภาชนะรับแรงดัน)

ใบรับรองการปฏิบัติตามข้อกำหนด NR-13 / NBR ที่ลงนามโดย Professional Legal Presumed Professional (PH - Profissional Habilitado) ที่ลงทะเบียนแล้ว

รายงานการทดสอบวัสดุ (MTR) สำหรับชิ้นส่วนรักษาแรงดันทั้งหมด

ข้อมูลจำเพาะของขั้นตอนการเชื่อม (WPS), บันทึกคุณสมบัติขั้นตอน (PQR) และคุณสมบัติประสิทธิภาพของช่างเชื่อม (WPQ)

รายงาน NDT (การถ่ายภาพรังสี อัลตราโซนิก การแทรกซึมของสีย้อม) และใบรับรองการทดสอบอุทกสถิต
