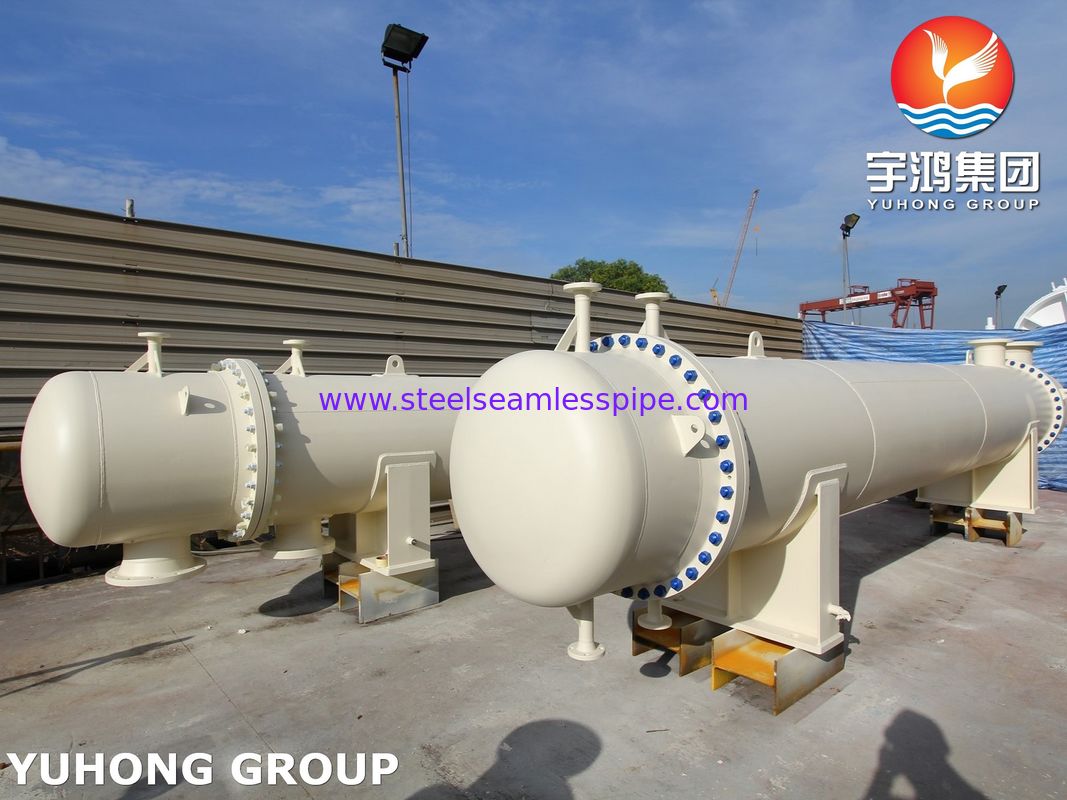

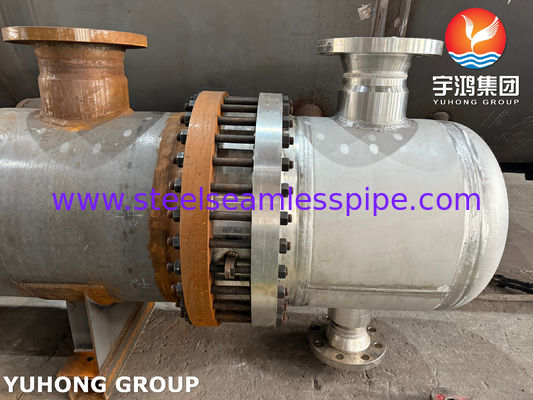

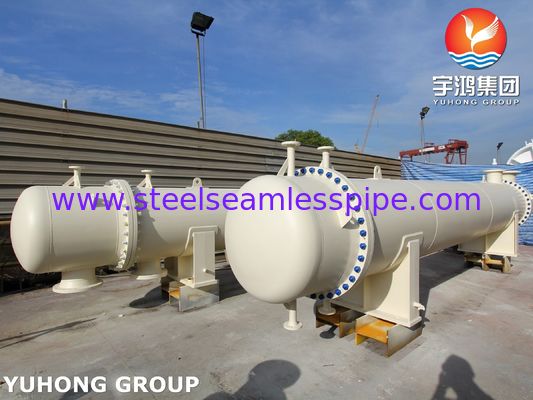

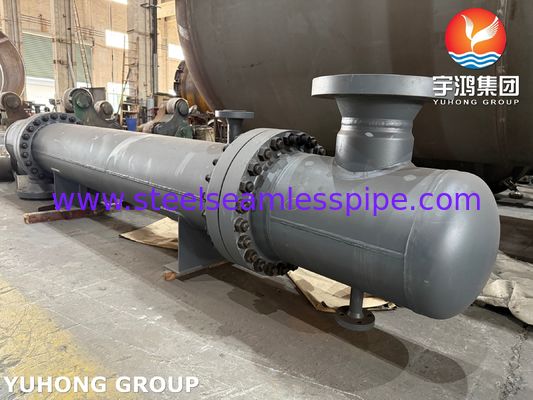

เครื่องแลกเปลี่ยนความร้อนแบบหัวลอย 316L ชนิด AES มาตรฐาน ASME Section VIII Div. 1

รายละเอียดสินค้า:

สถานที่กำเนิด:	การแปรรูปทางเคมี การกลั่นน้ำมัน การผลิตไฟฟ้า การแปรรูปอาหาร ฯลฯ
ชื่อแบรนด์:	Floating Head Heat Exchanger
ได้รับการรับรอง:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
หมายเลขรุ่น:	ประเภท AES

การชำระเงิน:

รายละเอียดการบรรจุ:	ลังไม้มาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
เวลาการส่งมอบ:	60-90 วัน
สามารถในการผลิต:	10 ชุด/เดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (342)

ท่อไร้รอยต่อสแตนเลส (334)

ท่อสแตนเลสดูเพล็กซ์ (134)

ท่อสแตนเลสดูเพล็กซ์ (39)

ท่อเข็ม (170)

ท่อครีบ (732)

เครื่องแลกเปลี่ยนความร้อน (34)

ท่อแลกเปลี่ยนความร้อน (472)

พวงท่อแลกเปลี่ยนความร้อน (52)

แผ่นท่อแลกเปลี่ยนความร้อน (128)

เครื่องสลับความร้อน (39)

แอร์เย็น (14)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (61)

ท่อสแตนเลสสตีล (134)

โลหะผสมนิกเกิลท่อ (276)

ท่อโลหะผสมนิกเกิล (104)

ท่อโลหะผสมทองแดง (256)

ท่อเหล็กอัลลอยด์ (214)

ท่อไทเทเนียม (21)

Bright Annealed Tube (174)

ท่อหม้อไอน้ำ (155)

ข้อต่อเหล็ก (873)

หน้าแปลนเหล็ก (671)

คนอื่น (409)

ชิ้นส่วนสำหรับงานหุ้ม (9)

รายละเอียดสินค้า

วัสดุ:

สแตนเลส 316L

มาตรฐานการออกแบบ:

ASME Section VIII, TEMA (สมาคมผู้ผลิตเครื่องแลกเปลี่ยนท่อ)

การใช้งาน:

การใช้งาน

มาตรฐานการปฏิบัติตาม:

ส่วน ASME VIII DIV 1, มาตรฐาน TEMA, PED (คำสั่งอุปกรณ์ความดัน),

เน้น:

เครื่องแลกเปลี่ยนความร้อนแบบหัวลอย 316L

เครื่องแลกเปลี่ยนความร้อนแบบหัวลอย ASME

เครื่องแลกเปลี่ยนความร้อนแบบลอยตัว 316L AES ประเภท ASME Section VIII Div. 1

ที่เครื่องแลกเปลี่ยนความร้อนแบบลอยตัว 316L (ชนิด AES)ได้รับการออกแบบตามASME มาตรา VIII แผนก 1, เหมาะสำหรับการแปรรูปทางเคมี โรงกลั่นน้ำมัน โรงไฟฟ้า และอุตสาหกรรมอาหาร. มันจัดการได้อย่างมีประสิทธิภาพงานทำความเย็น การทำความร้อน และการควบแน่นด้วยความเป็นเลิศความต้านทานการกัดกร่อนและบำรุงรักษาง่ายสำหรับระบบที่มีประสิทธิภาพสูง

รายการวัสดุส่วนประกอบ

ส่วนประกอบ	วัสดุ	หมายเหตุ
เปลือก	สแตนเลส 316L	ทนต่อการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและสารเคมี
มัดหลอด	สแตนเลส 316L	การนำความร้อนสูงและทนต่อการกัดกร่อนแบบรูพรุนและรอยแยกได้ดีเยี่ยม
ฝาครอบหัวลอย	สแตนเลส 316L	ช่วยให้ทำความสะอาดมัดท่อได้ง่าย ทนต่อการกัดกร่อน
แผ่นท่อ	สแตนเลส 316L	ป้องกันการรั่วไหลระหว่างด้านเปลือกและท่อ ให้ความมั่นคงทางโครงสร้าง
แผ่นกั้น/แผ่นรองรับ	สแตนเลส 316L	รับประกันการกระจายการไหลที่เหมาะสมและรองรับท่อ
ปะเก็น	PTFE (Polytetrafluoroethylene) / กราไฟท์	ทนต่อสารเคมีสูงและประสิทธิภาพการปิดผนึกภายใต้อุณหภูมิและความดันสูง
สลักเกลียวและถั่ว	สแตนเลส 316L หรือ ASTM A193 เกรด B8	ความแข็งแรงทางกลสูงและทนต่อการกัดกร่อน
หน้าแปลน	สแตนเลส 316L	ให้การเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้ระหว่างส่วนประกอบต่างๆ
หัวฉีด (ทางเข้า/ออก)	สแตนเลส 316L	ช่วยให้ของเหลวไหลเข้าและออกจากตัวแลกเปลี่ยนความร้อนได้อย่างราบรื่น

รายการมิติส่วนประกอบ

ส่วนประกอบ	ช่วงมิติ	หมายเหตุ
เส้นผ่านศูนย์กลางของเปลือก	200 มม. – 2000 มม	ปรับแต่งได้ตามความต้องการการถ่ายเทความร้อนเฉพาะ
สายยาง เส้นผ่านศูนย์กลางภายนอก/O.D. (OD)	10 มม. – 50 มม	ขนาดมาตรฐานคือ 19.05 มม., 25.4 มม. และ 38.1 มม.
ความหนาของผนังท่อ	0.5 มม. – 3 มม	ความหนาขึ้นอยู่กับความต้องการความดันและอุณหภูมิ
ความยาวท่อ	1 ม. – 12 ม	ความยาวมาตรฐานคือ 6 ม. และ 12 ม. แต่มีความยาวที่กำหนดเองได้
การกวาดล้างหัวลอย	50 มม. – 300 มม	ช่วยให้ถอดและทำความสะอาดมัดท่อได้ง่าย
ระยะห่างทำให้ยุ่งเหยิง	100 มม. – 400 มม	ปรับให้เหมาะสมเพื่อการกระจายการไหลและประสิทธิภาพการถ่ายเทความร้อน
เส้นผ่านศูนย์กลางหัวฉีด	50 มม. – 600 มม	ขนาดตามอัตราการไหลของของไหลและความต้องการแรงดัน
ขนาดหน้าแปลน	มาตรฐาน ASME B16.5	ปรับแต่งได้สำหรับพิกัดแรงดันเฉพาะ (Class 150, 300, 600 ฯลฯ)

การทดสอบที่จำเป็น

ชื่อการทดสอบ	คำอธิบาย	วัตถุประสงค์
การทดสอบอุทกสถิต	อัดแรงดันน้ำที่ด้านข้างของเปลือกและท่อเพื่อทดสอบการรั่วหรือความล้มเหลวของโครงสร้าง	ตรวจสอบให้แน่ใจว่าตัวแลกเปลี่ยนความร้อนสามารถรองรับแรงกดดันในการทำงานได้
การทดสอบลม	อัดอากาศหรือก๊าซเฉื่อยเพื่อตรวจสอบรอยรั่วในสภาพแวดล้อมที่แห้ง	รับประกันความปลอดภัยในระบบที่การทดสอบแบบใช้น้ำไม่เหมาะสม
การทดสอบด้วยรังสี (RT)	การตรวจสอบรอยเชื่อมด้วยเอ็กซ์เรย์เพื่อตรวจจับข้อบกพร่องภายใน	รับประกันคุณภาพการเชื่อมและความสมบูรณ์ของโครงสร้าง
การทดสอบอัลตราโซนิก (UT)	ใช้คลื่นเสียงความถี่สูงเพื่อตรวจจับข้อบกพร่องของวัสดุหรือการเปลี่ยนแปลงของความหนา	ตรวจสอบให้แน่ใจว่าวัสดุท่อและเปลือกเป็นไปตามมาตรฐานความหนาและคุณภาพ
การทดสอบการแทรกซึมของสีย้อม (PT)	ใช้สีย้อมเพื่อตรวจจับรอยแตกบนพื้นผิวหรือข้อบกพร่องในรอยเชื่อมและส่วนประกอบอื่นๆ	ตรวจสอบความสมบูรณ์ของพื้นผิวของส่วนประกอบที่สำคัญ
การทดสอบองค์ประกอบของวัสดุ	การวิเคราะห์ทางสเปกโตรเมตริกเพื่อตรวจสอบองค์ประกอบทางเคมีของส่วนประกอบสแตนเลส 316L	รับประกันการปฏิบัติตามมาตรฐานวัสดุและข้อกำหนดด้านความต้านทานการกัดกร่อน
การทดสอบความแข็ง	วัดความแข็งของวัสดุ 316L เพื่อยืนยันคุณสมบัติทางกล	ตรวจสอบให้แน่ใจว่าวัสดุเหมาะสมกับสภาวะความดันและอุณหภูมิ
การทดสอบการรั่ว	การทดสอบด้วยฮีเลียมหรือไนโตรเจนเพื่อตรวจจับรอยรั่วขนาดเล็กในระบบ	รับประกันการปิดผนึกที่สมบูรณ์สำหรับการใช้งานที่มีประสิทธิภาพสูง

การใช้งานตามอุตสาหกรรม

อุตสาหกรรม	แอปพลิเคชัน
การแปรรูปทางเคมี	เครื่องแลกเปลี่ยนความร้อนสำหรับทำความเย็น ให้ความร้อน หรือการควบแน่นของเหลวเคมี
น้ำมันและก๊าซ	เครื่องแลกเปลี่ยนความร้อนในโรงกลั่นสำหรับการทำความเย็นน้ำมันดิบ การแยกก๊าซ และกระบวนการกลั่น
การผลิตไฟฟ้า	คอนเดนเซอร์ไอน้ำและเครื่องทำน้ำร้อนป้อนในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์
อาหารและเครื่องดื่ม	ระบบพาสเจอร์ไรซ์ ระบบทำความเย็น และระบบทำความร้อนสำหรับการผลิตอาหารและเครื่องดื่ม
ทะเลและนอกชายฝั่ง	ระบบระบายความร้อนสำหรับเครื่องยนต์เรือ น้ำมันเชื้อเพลิง และน้ำมันหล่อลื่น

การใช้งานในอุปกรณ์เฉพาะ

ชื่ออุปกรณ์	หน้าที่ของเครื่องแลกเปลี่ยนความร้อน
เครื่องปฏิกรณ์เคมี	ควบคุมอุณหภูมิของปฏิกิริยาเคมีโดยการถ่ายเทความร้อนเข้าหรือออกจากเครื่องปฏิกรณ์
หน่วยกลั่นน้ำมันดิบ	เปิดเตาน้ำมันดิบและทำให้น้ำมันกลั่นที่แยกออกจากกันเย็นลง
คอนเดนเซอร์ไอน้ำ	แปลงไอเสียจากกังหันให้เป็นน้ำเพื่อนำกลับมาใช้ใหม่
เครื่องระเหย	อำนวยความสะดวกในการระเหยของเหลวในอุตสาหกรรมอาหารและเคมี
เครื่องอัดอากาศคูลเลอร์	ทำให้อากาศอัดเย็นลงเพื่อลดอุณหภูมิและความชื้น
น้ำมันหล่อลื่นคูลเลอร์	รักษาอุณหภูมิน้ำมันหล่อลื่นในเครื่องยนต์และกระปุกเกียร์
