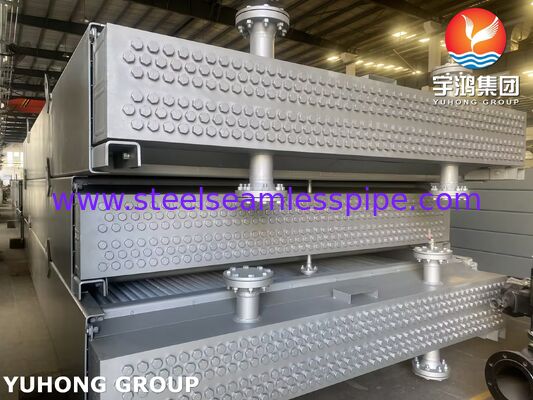

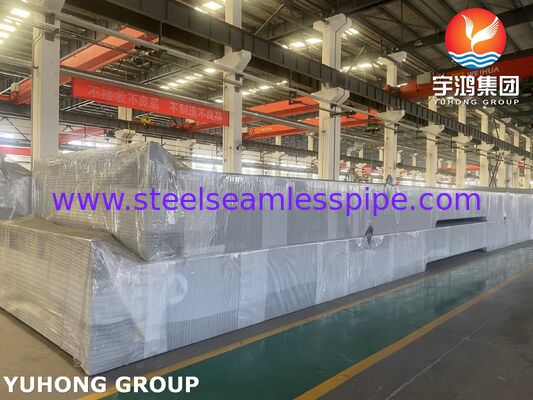

API 661 เครื่องเย็นอากาศสําหรับโรงแปรรูปน้ํามัน, ASME ภาค VIII ภาค 1

Yuhong Group Co., Ltd. จัดหาอุปกรณ์แปรรูปไฮโดรคาร์บอนที่ได้รับการรับรอง ASME U-Stamp กลุ่มผลิตภัณฑ์ของเราประกอบด้วย:

• แอร์คูลเลอร์ (แนวนอน / แนวตั้ง, กระแสลมบังคับ / กระแสลมเหนี่ยวนำ)
• เครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์แบบเชลล์และท่อ (TEMA, API 660)
• ภาชนะรับความดัน (ตาม ASME มาตรา VIII ส่วนที่ 1 และส่วนที่ 2)
• คอลัมน์และเครื่องปฏิกรณ์
• การรวมกลุ่มท่อ, ท่อครีบ (ชนิด G / ชนิด L / อัดรีด), กล่องส่วนหัว, โครงสร้างรองรับ, ชุดประกอบพัดลม

เครื่องทำความเย็นด้วยอากาศคือเครื่องแลกเปลี่ยนความร้อนชนิดหนึ่งที่ช่วยระบายความร้อนให้กับกระบวนการร้อนโดยใช้อากาศโดยรอบ โดยไม่ต้องใช้น้ำ

การใช้งานทั่วไป (หน่วยโรงกลั่นและปิโตรเคมี):

• หน่วยกลั่นน้ำมันดิบ (CDU) — การทำความเย็นของสารกลั่น กากน้ำมันเชื้อเพลิง และกระแสกลั่นด้านข้าง
• หน่วยบำบัดด้วยไฮโดรเจน (HDS, VGO HDT) — การระบายความร้อนของน้ำทิ้งจากเครื่องปฏิกรณ์ที่มี H₂S и NH₄HS
• หน่วยไฮโดรแคร็กกิ้ง — การระบายความร้อนของกระแสหลังเครื่องปฏิกรณ์แรงดันสูง (บริการเปรี้ยว)
• หน่วยการแตกตัวเร่งปฏิกิริยาของไหล (FCC) — การระบายความร้อนของก๊าซและเศษส่วนหนัก และการควบแน่นของไฮโดรคาร์บอนเบา
• หน่วยการปฏิรูป (CCR, กึ่งสร้างใหม่) — การระบายความร้อนของก๊าซฟอร์เมตที่เสถียรและก๊าซที่อุดมด้วยไฮโดรเจน
• หน่วยแยกส่วนก๊าซ (GFU) — การทำความเย็นอีเทน โพรเพน และบิวเทนด้วยการควบแน่นบางส่วน
• สถานีคอมเพรสเซอร์สำหรับการจัดเก็บก๊าซใต้ดินและท่อส่งก๊าซหลัก — การระบายความร้อนของก๊าซอัด (แรงดันใช้งานสูงสุด 50 บาร์)
• โรงงานก๊าซธรรมชาติเหลว (LNG) — การทำให้ก๊าซธรรมชาติเย็นลงก่อนทำให้แห้งสนิท

• การออกแบบและการก่อสร้าง:API Standard 661, ฉบับที่เจ็ด (2013, แก้ไขมิถุนายน 2018, ยืนยันอีกครั้งในเดือนกรกฎาคม 2024)
• การออกแบบแรงดัน:รหัสหม้อไอน้ำและภาชนะรับความดัน ASME, ส่วนที่ VIII, ส่วนที่ 1 (การคำนวณความหนาของผนังสำหรับมัดท่อ, ที่ครอบส่วนหัว, ข้อต่อหน้าแปลนและส่วนหัว)
• วัสดุ: ASTM / ASME
• การเชื่อม: AWS D1.1 / ASME วินาที ทรงเครื่อง
• บริการเปรี้ยว: NACE MR0175 / ISO 15156 (SSCC/HIC) — จำเป็นสำหรับหน่วยบำบัดน้ำเสียและไฮโดรแคร็กกิ้ง (เครื่องทำความเย็นอากาศทิ้งจากเครื่องปฏิกรณ์)
• การทำเครื่องหมาย: ASME U-Stamp และ CE-PED สำหรับตลาดยุโรป
• การตรวจสอบ: เอกสาร EN 10204 3.1 / 3.2 สำหรับส่วนประกอบรับน้ำหนักทั้งหมด

1. ไม่มีการใช้น้ำ:การระบายความร้อนด้วยอากาศโดยรอบช่วยลดการสูญเสียน้ำจากการระเหยและการระเหย ไม่มีค่าใช้จ่ายในการดำเนินการบำบัดน้ำ รายจ่ายฝ่ายทุนลดลงเนื่องจากไม่จำเป็นต้องใช้ระบบน้ำหมุนเวียน
2. ประสิทธิภาพการระบายความร้อนสำหรับหน่วยร่างบังคับ:การออกแบบร่างบังคับทำให้สามารถระบายความร้อนของกระแสกระบวนการด้วยอุณหภูมิทางเข้าตั้งแต่ 350°C ถึง 400°C ตัวกระจายอากาศในตัวจะรักษาแรงดันตกคร่อมมัดท่อไม่เกิน 250–350 Pa
3. การออกแบบแรงสั่นสะเทือนและแรงลม:รองรับความเร็วลมสูงสุด 160 กม./ชม. ส่วนรองรับได้รับการออกแบบทางวิศวกรรมให้ทนต่อความรุนแรงของแผ่นดินไหวระดับ 9 ตามระดับ MSK
4. ความเข้ากันได้กับสื่อที่ประกอบด้วยH₂S:วัสดุที่เป็นไปตาม NACE MR0175 / ISO 15156 จะถูกนำมาใช้เมื่อความดันบางส่วนของ H₂S คือ ≥ 0.05 psi หรือเศษส่วนมวลถึง 50 ppm จำเป็นต้องมีการทดสอบ HIC ของวัสดุเหล็ก
5. ประสิทธิภาพการถ่ายเทความร้อนภายใต้อุณหภูมิแวดล้อมที่แตกต่างกัน (-40°C ถึง +45°C):มีการหมุนเวียนอากาศอุ่นหรือการทำความร้อนด้วยไอน้ำสำหรับการใช้งานในฤดูหนาว ค่าสัมประสิทธิ์การถ่ายเทความร้อนที่ 38°C อยู่ที่ประมาณ 40–80 W/(m²·K)

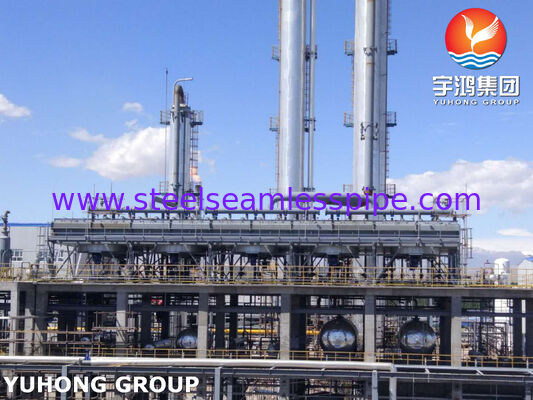

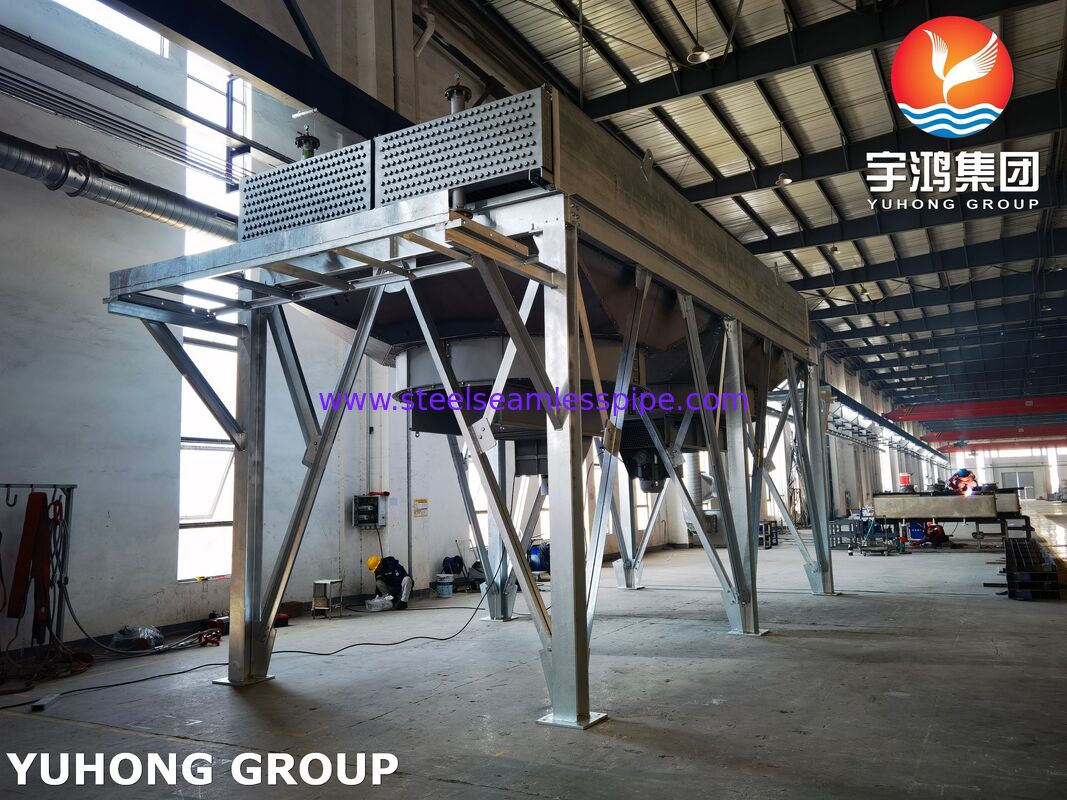

• การกำหนดค่า:ร่างบังคับหรือร่างชักนำ; ท่อแนวนอนที่มีอากาศไหลขวาง
• ครีบ:ประเภทตัวเลือก (G / KL / อัดขึ้นรูป) ปรับระดับครีบได้ (5–8 ครีบต่อนิ้ว)
• ประเภทส่วนหัว:ชนิดปลั๊กสำหรับการทำความสะอาดท่อเชิงกลบ่อยครั้ง ฝาครอบที่ถอดออกได้สำหรับการทำความสะอาดสารเคมี ประเภทท่อร่วมไอดี
• ค่าเผื่อการกัดกร่อน:0 ถึง 6 มม. ขึ้นอยู่กับการกัดกร่อนปานกลาง
• เคลือบป้องกันการกัดกร่อนของเฟรม:การชุบสังกะสีแบบจุ่มร้อน (ISO 1461), การเคลือบอีพ็อกซี่ (ขั้นต่ำ 300 μm), การทาสีขั้นสุดท้ายตามมาตรฐาน RAL
• ประสิทธิภาพเสียงรบกวนต่ำ:กล่องป้องกันเสียงสำหรับพัดลมและมอเตอร์ ใบพัดที่มีความปั่นป่วนต่ำ ควบคุมระดับเสียงภายใน 70–75 dB(A) ที่ระยะ 10 เมตร
