ASME VIII-1, API 661 เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศสำหรับอุตสาหกรรมกลั่นน้ำมันและอุตสาหกรรมพลังงาน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Yuhong
ได้รับการรับรอง:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
หมายเลขรุ่น:	อากาศเย็น

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	1 - 1000000 USD
รายละเอียดการบรรจุ:	พาเลท
เวลาการส่งมอบ:	45 - 150 วัน
เงื่อนไขการชำระเงิน:	ที/ที,แอล/C
สามารถในการผลิต:	100 ชุดต่อเดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (330)

ท่อไร้รอยต่อสแตนเลส (322)

ท่อสแตนเลสดูเพล็กซ์ (134)

ท่อสแตนเลสดูเพล็กซ์ (36)

ท่อเข็ม (152)

ท่อครีบ (703)

เครื่องแลกเปลี่ยนความร้อน (27)

ท่อแลกเปลี่ยนความร้อน (458)

พวงท่อแลกเปลี่ยนความร้อน (46)

แผ่นท่อแลกเปลี่ยนความร้อน (125)

เครื่องสลับความร้อน (39)

แอร์เย็น (11)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (61)

ท่อสแตนเลสสตีล (132)

โลหะผสมนิกเกิลท่อ (273)

ท่อโลหะผสมนิกเกิล (100)

ท่อโลหะผสมทองแดง (249)

ท่อเหล็กอัลลอยด์ (210)

ท่อไทเทเนียม (20)

Bright Annealed Tube (172)

ท่อหม้อไอน้ำ (152)

ข้อต่อเหล็ก (859)

หน้าแปลนเหล็ก (658)

คนอื่น (404)

ชิ้นส่วนสำหรับงานหุ้ม (8)

รายละเอียดสินค้า

เน้น:

เครื่องทำความเย็นด้วยอากาศ ASME VIII-1 สำหรับการกลั่นน้ำมัน

เครื่องทำความเย็นด้วยอากาศ API 661 สำหรับภาคพลังงาน

เครื่องทำความเย็นด้วยอากาศอุตสาหกรรมที่ได้รับการรับรอง ASME

ASME VIII‐1, API 661 เครื่องแลกเปลี่ยนความร้อนแบบเย็นด้วยอากาศ สําหรับอุตสาหกรรมการชําระน้ํามันและอุตสาหกรรมพลังงาน

บริษัท ยูฮอง กรุ๊ป จํากัด เป็นผู้ผลิตอุปกรณ์แลกเปลี่ยนความร้อนชั้นนําของจีน บริษัทได้รับการรับรองตาม ASME, ISO 9001:2015 และ ISO 14001:2015, ออกแบบและผลิตเครื่องเย็นอากาศตาม API 661 และ ASME ส่วนที่ VIII ดิวิชั่น 1, และยังจําหน่ายเครื่องแลกเปลี่ยนความร้อน.อุตสาหกรรมปิโตรเคมีและพลังงาน.

คําอธิบายสินค้า

เครื่องทําความเย็นด้วยอากาศ (Air Cooled Heat Exchanger) ผังออกแบบและผลิตตามความต้องการของ API 661 และ ASME ตอนที่ VIIIเป็นอุปกรณ์ที่มีประสิทธิภาพสูงสําหรับกระบวนการคอลลิ่งและคอนเดนเซสของเหลวและก๊าซที่ใช้อากาศชั้นบรรยากาศเป็นสื่อการเย็นอุปกรณ์นี้มีเป้าหมายสําหรับการทํางานในสภาพอุตสาหกรรมหนักในโรงงานชําระน้ํามัน, โรงงานปิโตรเคมี, โรงงานแปรรูปก๊าซและโรงงานพลังงานทางความร้อน

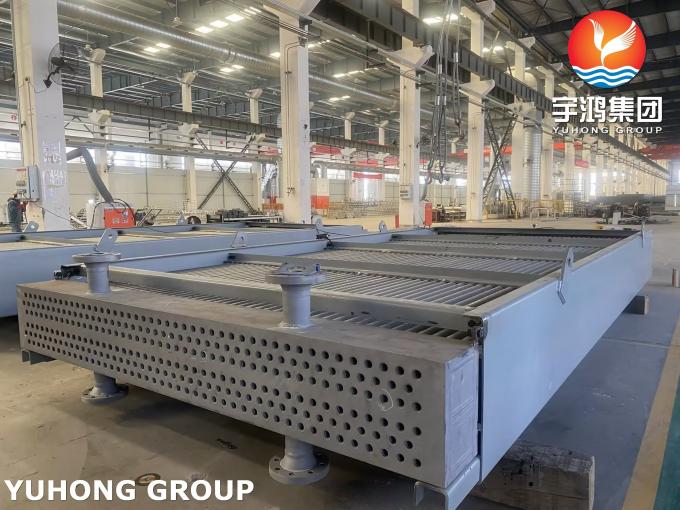

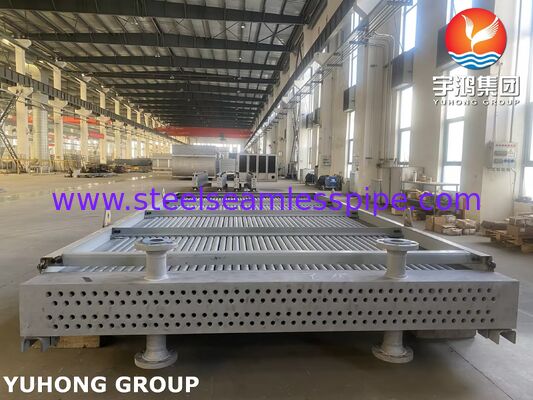

การออกแบบ Air Cooler ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

กล่องท่อธาตุแลกเปลี่ยนความร้อนหลัก
พัดลมแกน- การให้อากาศแบบบังคับหรือผลักดัน
หัวข้อ- การกระจายสื่อกระบวนการผ่านท่อ
กรอบโครงสร้าง
ลูเวอร์สําหรับการควบคุมการไหลของอากาศขึ้นอยู่กับอุณหภูมิฤดู

รายละเอียดเทคนิค

ปารามิเตอร์	Значение / Описание
รหัสการออกแบบ	API 661 (ฉบับที่ 7, ISO 13706), ASME Section VIII Div. 1
การรับรอง	สตริป ASME U
ประเภทร่าง	การดึงดูดแบบบังคับ หรือดึงดูดแบบผลักดัน
ประเภทหัว	ประเภทพล็อก ประเภทแผ่นปิดที่ถอดได้ ประเภทกระดาน
วัสดุท่อ	สินค้าประกอบการประกอบการประกอบการ
วัสดุปีก	อลูมิเนียม (ทั่วไปที่สุด) เหล็กไร้ขัด
ประเภทปีก	ผสมผสาน, ผสมผสาน, ผสมผสาน
วัสดุในหัวข้อ	ASTM A516 Gr.60 / เหล็กคาร์บอน / เหล็กไร้ขัด
ระยะอุณหภูมิ	ปริมาณความร้อนไม่เกิน -40°C ถึง +600°C
ความดันทํางานสูงสุด	ปริมาณความแรงสูงสุด 450 บาร์ (ขึ้นอยู่กับการออกแบบ)
การจัดวางท่อ	ทิศฟ้า (บ่อยที่สุด) หรือตั้ง

การทดสอบและการควบคุมคุณภาพ

เครื่องทําความเย็นอากาศทั้งหมดผ่านการทดสอบตาม ASME Section VIII Div. 1 และ API 661:

ประเภททดสอบ	มาตรฐาน/ความต้องการ	คําอธิบาย
การทดสอบแบบไฮโดรสแตต	ขนาดความหนา	ความดันการทดสอบ: 1.3 × ความดันการออกแบบ ความดันคงที่อย่างน้อย 4 ชั่วโมง
การทดสอบแบบปนูเมติก	หน่วยงานประกอบการ	ความดันการทดสอบ: 1.1 × ความดันการออกแบบ
การทดสอบการรั่ว	การทดสอบการรั่ว	การตรวจสอบที่บังคับต้องของทุกข้อต่อผ่าและพับ
การทดสอบการสั่น	API 661	การควบคุมความแรงสั่น สูงสุด 20% ของค่าที่อนุญาตตาม API 661
การทดสอบเสียง	API 661 แผนก E	การวัดระดับเสียงตามขั้นตอนมาตรฐาน
การตรวจสอบโดยฝ่ายที่สาม	จําเป็น	การตรวจสอบโดยผู้ตรวจสอบอิสระ (ตามคําขอของลูกค้า)

หมายเหตุเอกสารคุณภาพทั้งหมด (MTC) สําหรับชิ้นส่วนความดันถูกจัดส่งตาม EN 10204 3.1

ข้อดีของเครื่องเย็นอากาศตาม API 661 และ ASME

ไม่ใช้น้ําไม่เหมือนกับระบบทําความเย็นด้วยน้ํา เครื่องทําความเย็นด้วยอากาศ ไม่ต้องการการให้น้ําตลอดเวลา และไม่ทําให้เกิดความเสี่ยงของการปนเปื้อนของน้ําด้วยสื่อกระบวนการ
ประสิทธิภาพในเรื่องค่าใช้จ่ายไม่มีค่าใช้จ่ายในการบําบัดน้ําหรือการกําจัดน้ําเสีย ค่าใช้จ่ายในการดําเนินงานลดลง
ความปลอดภัยด้านสิ่งแวดล้อมไม่มีการปล่อยน้ําปนเปื้อน และมีผลกระทบต่อสิ่งแวดล้อมอย่างน้อย
ความน่าเชื่อถือและทนทานสูงการออกแบบตาม API 661 รับประกันความทนทานต่อการกัดสั่น, การบดสลายและแรงสั่น
ความยืดหยุ่นในการวางแผนอุปกรณ์สามารถติดตั้งได้ทั้งบนพื้นฐานพื้นดินและบนรากท่อ
มีวัสดุมากมายสร้างเหล็กคาร์บอนเป็นไทเทเนียมและเหล็กผสมสองแบบ ทําให้สามารถทํางานกับสื่อที่รุนแรงและอุณหภูมิสูง

ลักษณะการออกแบบ

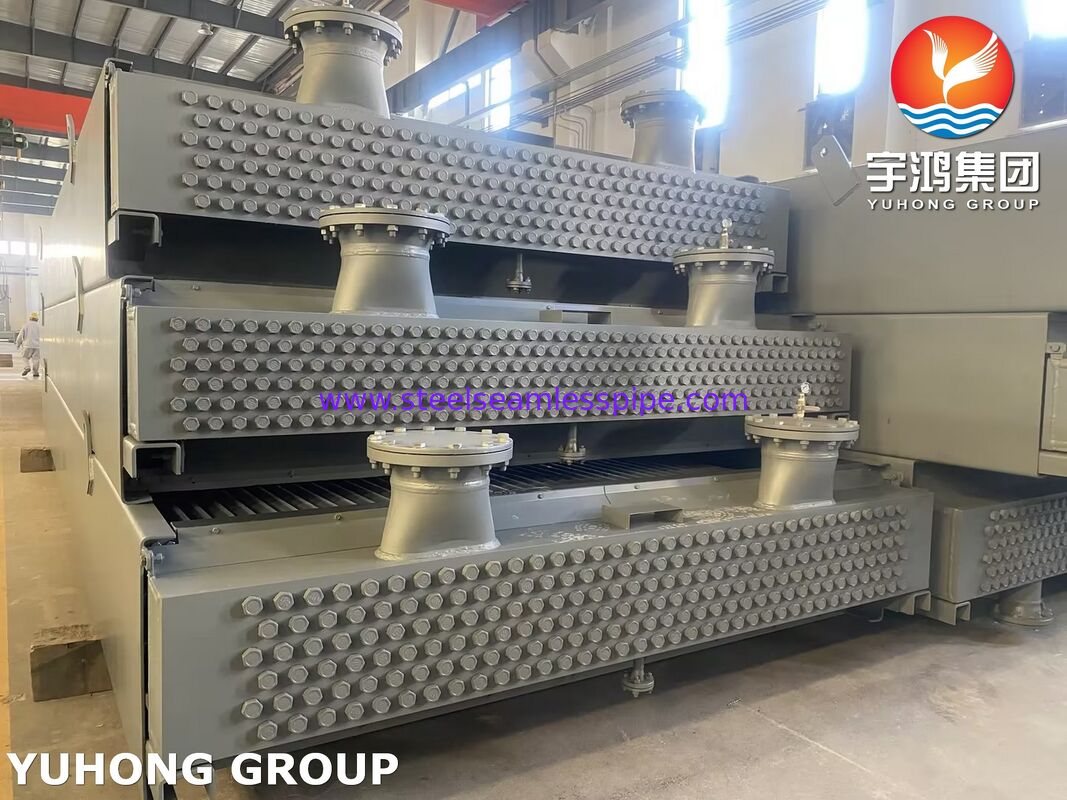

ลักษณะการออกแบบกล่องหัวข้อหัวเครื่องทําความเย็นอากาศมีเส้นตัดสี่เหลี่ยม ซึ่งทําให้การคํานวณความหนาผนังขั้นต่ํายากเทียบกับภาชนะความดันทรงกระบอกกลุ่มยูฮอง ทําการคํานวณหัวข้อ โดยใช้วิธีธาตุจํากัด (FEA) เพื่อยืนยันความสมบูรณ์แบบของโครงสร้าง, ตรงกับ API 661 และ ASME

หัวข้อ การแยกทางความร้อนตาม API 661 เมื่อความแตกต่างของอุณหภูมิระหว่างส่วนเข้าและส่วนออกของหัวเครื่องเกิน 110 °C (200 °F) การแยกหัวเครื่องจะนําไปใช้เพื่อชดเชยความบิดเบือนทางความร้อน

การควบคุมการไหลของอากาศผ้าปิดที่ปรับได้ ทําให้สามารถปรับปรับความสามารถในการเย็นให้เหมาะกับการเปลี่ยนแปลงตามฤดูกาลของอุณหภูมิภายใน

การใช้งาน

เครื่องทําความเย็นอากาศของกลุ่ม Yuhong ตาม API 661 และ ASME Section VIII Div.1 ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและกระบวนการต่อไปนี้:

อุตสาหกรรม	การใช้งานทั่วไป
โรงแปรรูปน้ํามัน	การเย็นของไหลน้ํามันไฮโดรคาร์บอน การปรับความหนาวของผลิตภัณฑ์ด้านบนเสา
โรงงานปิโตรเคมี	การเย็นของผลิตภัณฑ์ปฏิกิริยา, การปรับความหนาแน่นหลังจากปฏิกิริยา, การเย็นของคอลัมน์ปั่น
การแปรรูปก๊าซ	การผสมผสานของก๊าซธรรมชาติ (NGL) และการเย็นของกระแสก๊าซ
โรงไฟฟ้า	เครื่องเย็นน้ํามันทัพบิน เครื่องเย็นน้ํามันแปลง เครื่องเย็นช่วย
อุตสาหกรรมเคมี	การเย็นของปฏิกิริยาเคมี การหมักในกระบวนการปั่น

หมายเหตุ:สําหรับโรงงานแปรรูปน้ํามันและโรงงานปิโตรเคมี การปฏิบัติตาม API 661 เป็นความจําเป็นสําหรับผู้รับเหมา EPC ระหว่างประเทศส่วนใหญ่

ประเภท เครื่องเย็นอากาศที่สามารถสั่งได้

กลุ่ม Yuhong ผลิตเครื่องเย็นอากาศในรูปแบบการออกแบบต่อไปนี้:

การ ลงทุนแฟนตั้งอยู่ใต้ท่อ ส่งการเข้าถึงแฟนได้ง่ายสําหรับการบํารุงรักษา แนะนําสําหรับการใช้งานอุณหภูมิสูง
การดึงดูดหน่วยลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลม
ทิศทาง√ ท่อจัดตั้งตามแนวราบ การไหลของอากาศตั้งตรงกับท่อ เหมาะสําหรับการเย็นสื่อกระบวนการขนาดใหญ่มีลักษณะการออกแบบคอมแพคต์และความสะดวกในการบํารุงรักษา (กระดูกท่อสามารถถอดออกง่ายสําหรับการทําความสะอาด).
สูงท่อวางตั้งตั้ง ใช้เมื่อพื้นที่พื้นที่จํากัด
รูปทรง V / รอบ A√ ท่อจัดเรียงในรูปร่างของ V พื้นที่แลกเปลี่ยนความร้อนสูงสุดในการออกแบบที่คอมแพคต์ แนะนําสําหรับการเย็นขนาดสูง
