เครื่องระบายความร้อนด้วยอากาศแบบท่อครีบสำหรับอุตสาหกรรมน้ำมัน ก๊าซ และเคมีภัณฑ์

เครื่องทำความเย็นอากาศแบบท่อครีบเป็นอุปกรณ์ที่ทำความเย็นของไหลร้อน (ของเหลวหรือก๊าซ) โดยการเป่าอากาศรอบข้างผ่านชุดท่อ ส่วนประกอบสำคัญคือท่อครีบ ซึ่งเป็นท่อฐานที่มีครีบติดอยู่กับพื้นผิวด้านนอก ครีบเหล่านี้ช่วยเพิ่มพื้นที่ผิวสำหรับการถ่ายเทความร้อนอย่างมาก ทำให้กระบวนการทำความเย็นมีประสิทธิภาพมากกว่าการใช้ท่อเปล่า

หลักการพื้นฐานคือการถ่ายเทความร้อนสัมผัส: ของไหลกระบวนการร้อนภายในท่อจะสูญเสียความร้อนให้กับอากาศเย็นที่ผ่านครีบ ทำใหุ้ณหภูมิของของไหลลดลง

ส่วนประกอบสำคัญ

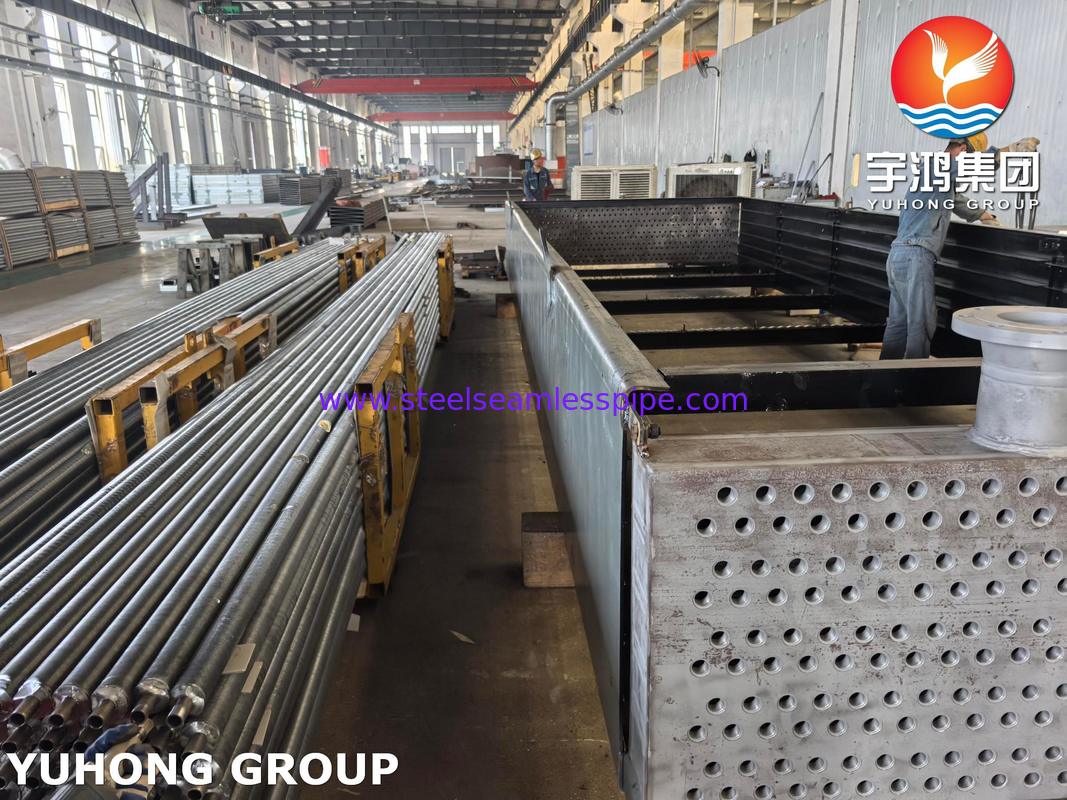

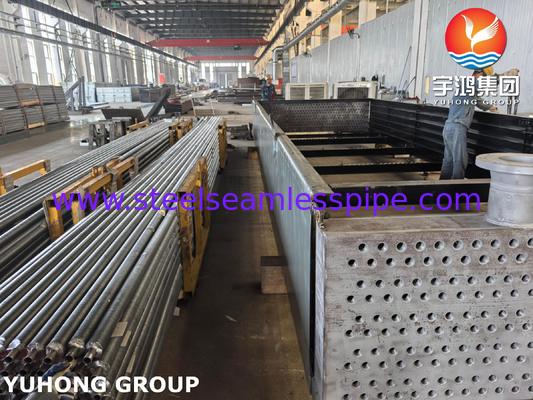

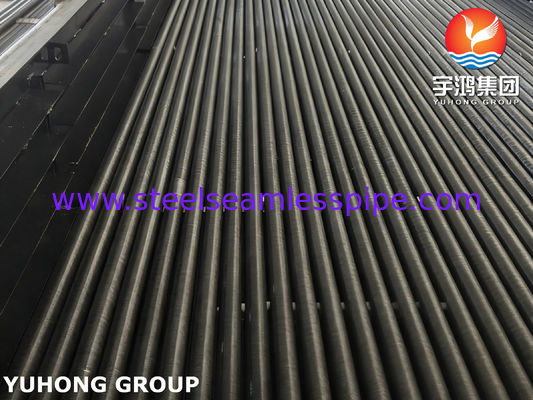

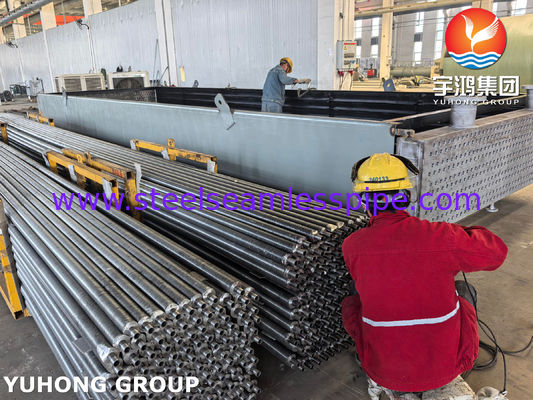

1. ท่อครีบ (หัวใจของระบบ):

ท่อฐาน: ท่อด้านในที่บรรจุของไหลกระบวนการ (เช่น น้ำ, น้ำมัน, สารเคมี, ไอน้ำ)

ครีบ: พื้นผิวที่ขยายออกไปติดอยู่กับด้านนอกของท่อฐาน เป็นส่วนต่อประสานหลักสำหรับการถ่ายเทความร้อนไปยังอากาศ

ประเภทครีบทั่วไป:

ครีบ "L": แถบวัสดุครีบพันรอบท่อโดยมีฐานรูปตัว "L" ทั่วไปสำหรับอุณหภูมิปานกลาง

ครีบ "G": คล้ายกับ L-footed แต่มีตัวล็อคที่แน่นกว่า เหมาะสำหรับอุณหภูมิที่สูงขึ้นและการหมุนเวียนความร้อน

ครีบฝัง: ครีบถูกพันเข้าไปในร่องที่กลึงเข้าไปในท่อแล้วพันด้วยความตึงเพื่อการยึดติดที่แข็งแรงและเป็นหนึ่งเดียว เหมาะสำหรับอุณหภูมิและความดันสูง

ครีบอัดขึ้นรูป: ครีบถูกสร้างขึ้นโดยการอัดอะลูมิเนียมจากท่อสองโลหะ (เช่น ปลอกอะลูมิเนียมบนแกนเหล็ก) ซึ่งให้การยึดติดที่ไร้รอยต่อและมีประสิทธิภาพสูงและแข็งแกร่งมาก

2. พัดลมและไดรเวอร์:

พัดลมตามแนวแกน: พัดลมขนาดใหญ่คล้ายใบพัดที่เคลื่อนย้ายอากาศปริมาณมากผ่านชุดท่อ

ไดรเวอร์พัดลม: โดยทั่วไปคือมอเตอร์ไฟฟ้า บางครั้งมีไดรฟ์ความถี่แปรผัน (VFDs) เพื่อการควบคุมอุณหภูมิที่แม่นยำ

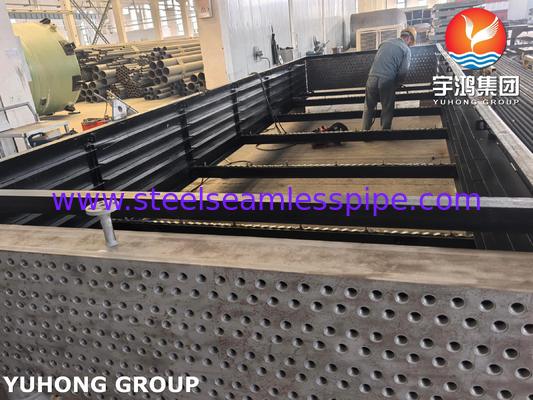

3. โครงสร้างและห้องรวม:

โครงเหล็กที่แข็งแรงซึ่งรองรับชุดท่อและชุดพัดลม

ห้องรวมเป็นห้องปิดที่ช่วยให้อากาศถูกนำไปในชุดท่ออย่างสม่ำเสมอและไม่รั่วไหลไปรอบๆ ด้านข้าง

4. เฮดเดอร์:

กล่องหรือท่อที่ปลายแต่ละด้านของชุดท่อซึ่งของไหลกระบวนการถูกกระจายไปยังท่อแต่ละท่อ (เฮดเดอร์ทางเข้า) และรวบรวมหลังจากทำความเย็น (เฮดเดอร์ทางออก)

กระบวนการ

1. ของไหลร้อนเข้า: ของไหลกระบวนการร้อนเข้าสู่เฮดเดอร์ทางเข้า

2. การกระจาย: เฮดเดอร์กระจายของไหลอย่างสม่ำเสมอไปยังท่อครีบหลายท่อ

3. การถ่ายเทความร้อน: เมื่อของไหลไหลผ่านท่อ ความร้อนจะถูกนำผ่านผนังท่อและเข้าไปในครีบ

4. การไหลของอากาศ: พัดลมตามแนวแกนบังคับให้อากาศรอบข้างจำนวนมากไหลผ่านด้านนอกของท่อครีบ อากาศนี้จะรับความร้อนจากครีบและพื้นผิวท่อ

5. ของไหลเย็นออก: ของไหลที่เย็นลงจะถูกรวบรวมในเฮดเดอร์ทางออกและส่งกลับเข้าไปในระบบกระบวนการ

6. อากาศร้อนออก: อากาศร้อนจะถูกปล่อยออกสู่ชั้นบรรยากาศ

กระบวนการทั้งหมดนี้เป็นวงจรปิดสำหรับของไหลกระบวนการ ซึ่งหมายความว่าจะไม่สัมผัสกับอากาศเย็น ป้องกันการปนเปื้อนและการสูญเสีย

ประเภทของเครื่องทำความเย็นอากาศ

แบบดูดอากาศ: พัดลมอยู่ที่ด้านทางเข้า ดันอากาศผ่านชุดท่อ ชุดท่อเข้าถึงได้ง่ายกว่าสำหรับการบำรุงรักษา แต่พัดลมสัมผัสกับอากาศเย็นรอบข้าง

แบบเป่าอากาศ: พัดลมอยู่ที่ด้านทางออก ดึงอากาศร้อนผ่านชุดท่อ สิ่งนี้ให้การกระจายอากาศที่สม่ำเสมอมากขึ้นและปกป้องพัดลมจากสภาพอากาศ แต่มอเตอร์พัดลมทำงานในสภาพแวดล้อมที่ร้อน

การใช้งานทั่วไป

เครื่องทำความเย็นอากาศมีอยู่ทั่วไปในอุตสาหกรรมที่น้ำมีน้อย มีราคาแพง หรือที่ความบริสุทธิ์ของของไหลกระบวนการมีความสำคัญ

1. โรงกลั่นและโรงงานปิโตรเคมี: ทำความเย็นกระแสน้ำไฮโดรคาร์บอน, คอนเดนเซอร์เหนือศีรษะสำหรับคอลัมน์การกลั่น, ทำความเย็นสารละลายปฏิกิริยา

2. โรงไฟฟ้า: ทำความเย็นน้ำมันหล่อลื่นกังหัน, ระบบน้ำหล่อเย็นแบบวงปิด

3. สถานีอัดอากาศ: เครื่องทำความเย็นและอินเตอร์คูลเลอร์สำหรับอากาศอัดหรือก๊าซ

4. HVAC และเครื่องทำความเย็น: เป็นคอนเดนเซอร์ (ปฏิเสธความร้อนจากสารทำความเย็นไปยังอากาศ)

5. กระบวนการทางอุตสาหกรรม: ทำความเย็นน้ำมันไฮดรอลิก การดับ และการทำความเย็นกระบวนการในการผลิต

ข้อดีเมื่อเทียบกับเครื่องทำความเย็นอื่นๆ (เช่น หอหล่อเย็น)
