เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ API 661, ASME U Stamp ที่ได้รับการรับรองสำหรับโรงกลั่นน้ำมัน

เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ API 661, ASME U Stamp ที่ได้รับการรับรองสำหรับโรงกลั่นน้ำมัน

รายละเอียดสินค้า
เครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยอากาศแบบปลั๊ก API 661 ที่ได้รับการรับรอง ASME U Stamp นี้ออกแบบมาสำหรับกระบวนการกลั่นน้ำมันแรงดันสูง โดดเด่นด้วยท่อครีบที่ทำจากเหล็กกล้าคาร์บอนหรือสเตนเลส การกำหนดค่าส่วนหัวของปลั๊กช่วยให้มั่นใจได้ถึงความสมบูรณ์ของการปิดผนึกอย่างสมบูรณ์ภายใต้แรงกดดันสูงถึง 15-30 MPa ออกแบบมาสำหรับกระบวนการไฮโดรโพรเซสซิงที่มีการเปรอะเปื้อนอย่างหนัก เศษส่วนการกลั่น และสภาวะความร้อนที่รุนแรง เครื่องทำความเย็นแบบอากาศที่ต้องบำรุงรักษาต่ำนี้ให้การกระจายความร้อนที่เหมาะสมที่สุดและการอนุรักษ์น้ำได้อย่างสมบูรณ์

ข้อมูลจำเพาะของผลิตภัณฑ์

การแนะนำ

มาตรฐานหลัก: ประดิษฐ์ขึ้นอย่างเคร่งครัดตามมาตรฐาน API 661 (เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศสำหรับบริการโรงกลั่นทั่วไป) และรหัส ASME มาตรา VIII ส่วนที่ 1

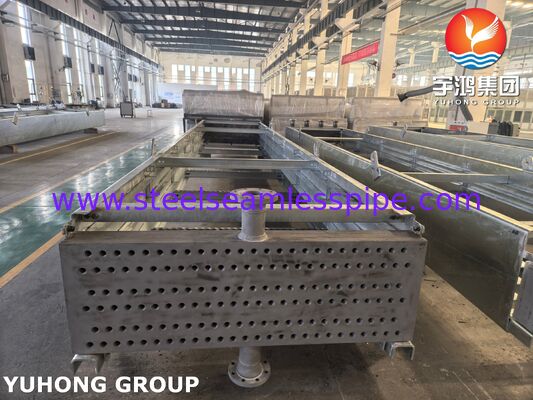

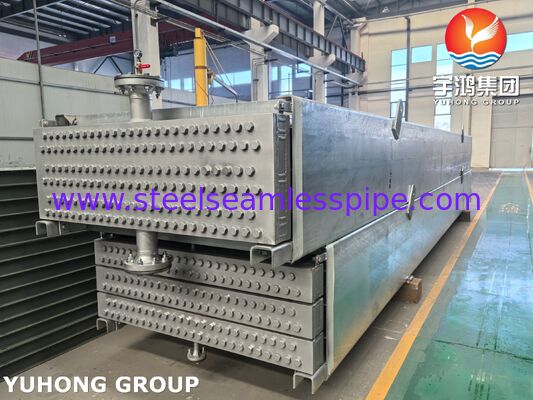

รูปทรงส่วนหัว: สร้างจากการตีขึ้นรูปแข็งหรือแผ่นเชื่อมแบบหนัก รูปลั๊กแบบเกลียวจะถูกกลึงในแผ่นส่วนหัวตรงข้ามกับปลายท่อแต่ละด้าน

กลไกการซีล: การเข้าถึงท่อแต่ละท่อและการซีลด้วยแรงดันทำได้โดยใช้ปลั๊กเกลียวที่มีความแม่นยำสูงรวมกับปะเก็นโลหะ

การปฏิบัติตามข้อกำหนด: ได้รับการรับรองโดยสมบูรณ์ด้วยตราประทับ "U" ของ ASME และลงทะเบียนกับคณะกรรมการแห่งชาติ (NB) ซึ่งออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมโรงกลั่นที่มีแรงดันสูงและเป็นอันตราย

ข้อได้เปรียบที่สำคัญ

ความสมบูรณ์ของการซีลด้วยแรงดันสูง: ขจัดความเสี่ยงของการบิดเบี้ยวของหน้าแปลนหรือปะเก็นระเบิดภายใต้รอบความร้อนที่รุนแรง การกำหนดค่าส่วนหัวของปลั๊กแข็งสามารถทนทานต่อการทดสอบอุทกสถิตที่รุนแรงตั้งแต่ 15 MPa ถึง 30 MPa ได้อย่างง่ายดาย

การบำรุงรักษาท่อเดี่ยว: ช่วยให้สามารถตรวจสอบแบบแยกส่วน การทำความสะอาดกลไก หรือการเสียบปลั๊กท่อ ผู้ปฏิบัติงานสามารถซ่อมบำรุงท่อเฉพาะได้โดยการถอดปลั๊กออก ทำให้ไม่จำเป็นต้องถอดส่วนหัวทั้งหมด

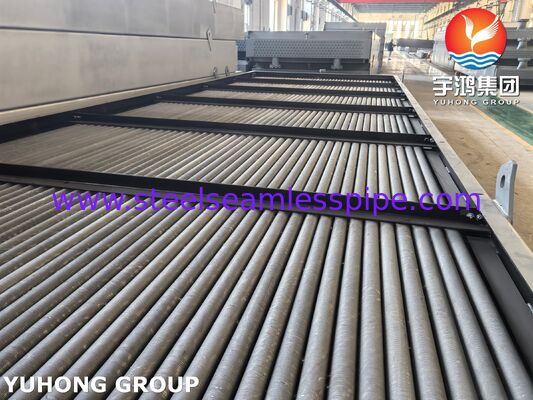

การผลิตที่แม่นยำ: * วัสดุ (MOC): ท่อฐานใช้เหล็กกล้าคาร์บอน SA106B หรือเหล็กกล้าไร้สนิม SA213-TP316L ซึ่งเชื่อมติดกันด้วยกลไกด้วยครีบอลูมิเนียมทรงสูงแบบเกลียว

การเข้าร่วมด้วยหุ่นยนต์: หุ่นยนต์เชื่อมอัตโนมัติขั้นสูงของ Yuhong ดำเนินการขยายความแข็งแรงและการเชื่อมแบบซีลร่วมกันเพื่อรับประกันข้อต่อที่ไม่มีการรั่วไหล

การบรรเทาความเครียด: การอบชุบด้วยความร้อนหลังการเชื่อม (PWHT) จะดำเนินการบนส่วนหัวที่เชื่อมทั้งหมดเพื่อขจัดความเค้นตกค้างและป้องกันการแตกร้าวจากการกัดกร่อนจากความเครียด (SCC)

การใช้งานทั่วไป

กระบวนการกลั่นแรงดันสูง: เหมาะอย่างยิ่งสำหรับไฮโดรเดสซัลเฟอร์ไรเซชัน (HDS), ไฮโดรแคร็กกิ้ง และการทำความเย็นน้ำทิ้งจากเครื่องปฏิกรณ์ปฏิรูปตัวเร่งปฏิกิริยา

การควบแน่นของของไหลที่เป็นอันตราย: นำไปใช้ในการควบแน่นของก๊าซเหนือศีรษะของหน่วยกลั่นน้ำมันดิบ (CDU) โดยไม่จำเป็นต้องทนต่อการรั่วไหลในบรรยากาศที่เป็นอันตรายเป็นศูนย์

ภูมิภาคแห้งแล้ง: ให้การอนุรักษ์น้ำ 100% โดยขจัดการปรับขนาด ค่าใช้จ่ายในการบำบัดน้ำด้วยสารเคมี และภาระในการปล่อยน้ำเสียที่เกี่ยวข้องกับระบบระบายความร้อนด้วยน้ำ

การเปรียบเทียบ: แบบปลั๊กกับแบบแผ่นปิดแบบถอดได้

เกณฑ์ความดัน:

- ประเภทปลั๊ก: โครงสร้างกล่องไร้สลักที่แข็งแรงโดยเนื้อแท้ สามารถรองรับการใช้งานแรงดันสูงที่รุนแรงเกิน 10 MPa (สูงสุด 35 MPa) ได้อย่างปลอดภัย

- ประเภทแผ่นปิดที่ถอดออกได้: ถูกจำกัดโดยการโก่งตัวของแผ่นปิดสี่เหลี่ยมขนาดใหญ่และการขันโบลท์ตามแนวยาว โดยทั่วไปจะจำกัดเฉพาะกระบวนการแรงดันต่ำถึงปานกลางที่ต่ำกว่า 5–7 MPa

ประสิทธิภาพการทำความสะอาดและตรวจสอบ:

- ประเภทปลั๊ก: ต้องถอดปลั๊กออกเพื่อทำความสะอาดท่อ สำหรับกระแสน้ำมันดิบที่ตกค้างสูงและมีความเปรอะเปื้อนสูง การทำความสะอาดแบบครบวงจรทั้งหมดจะใช้เวลานานกว่า

- ประเภทแผ่นปิดแบบถอดได้: การถอดสลักเกลียวขอบจะทำให้เห็นแผ่นท่อทั้งหมดทันที ช่วยให้แปรงเชิงกลและการชะล้างสารเคมีได้อย่างรวดเร็ว ทำให้มีประสิทธิภาพสูงสำหรับการใช้งานที่มีแรงดันต่ำและเปรอะเปื้อนสูง

การบำรุงรักษาและความน่าเชื่อถือร่วมกัน:

- ประเภทปลั๊ก: อาศัยปะเก็นปลั๊กที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่มีการแปลเป็นภาษาท้องถิ่น เส้นรอบวงการซีลที่ลดลงช่วยลดค่าใช้จ่ายในการบำรุงรักษา และให้ความสม่ำเสมอในการปฏิบัติงานสูงในระหว่างเกิดการเปลี่ยนแปลงอุณหภูมิฉับพลันอย่างกะทันหัน

- ประเภทแผ่นปิดที่ถอดออกได้: ใช้ปะเก็นขอบเดียวขนาดใหญ่ ส่วนต่างของอุณหภูมิสูงทำให้เกิดการขยายตัวทางความร้อนที่ไม่สม่ำเสมอทั่วทั้งเพลต เพิ่มความเสี่ยงที่ปะเก็นจะเสียหายและต้องมีการตรวจสอบแรงบิดบ่อยครั้ง

บริษัท หยูหง โฮลดิ้ง กรุ๊ป จำกัดเป็นผู้ผลิตชั้นนำระดับโลกที่เชี่ยวชาญด้านอุปกรณ์กระบวนการระดับไฮเอนด์ รวมถึงเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อสำหรับงานหนัก เครื่องทำความเย็นแบบอากาศ คอนเดนเซอร์ เครื่องระเหย และภาชนะรับแรงดันแบบกำหนดเอง Yuhong อยู่ในตำแหน่งเชิงกลยุทธ์เพื่อรองรับภาคอุตสาหกรรมระดับกลางถึงระดับสูง โดยนำเสนอโซลูชั่นด้านความร้อนและกลไกที่แข็งแกร่งซึ่งออกแบบมาเพื่อสภาพแวดล้อมการทำงานที่รุนแรงในอุตสาหกรรมการกลั่นน้ำมัน ปิโตรเคมี การแปรรูปทางเคมี และการผลิตไฟฟ้า
