หลอดปีกสี่เหลี่ยม การถ่ายทอดความร้อนที่มีประสิทธิภาพสําหรับการฟื้นฟูความร้อนจากผงอุตสาหกรรม

หลอดขนนกสี่เหลี่ยม

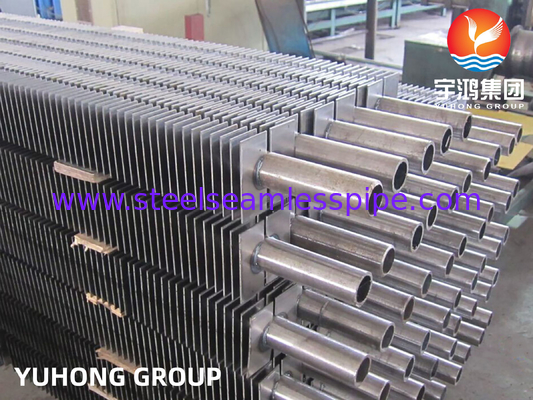

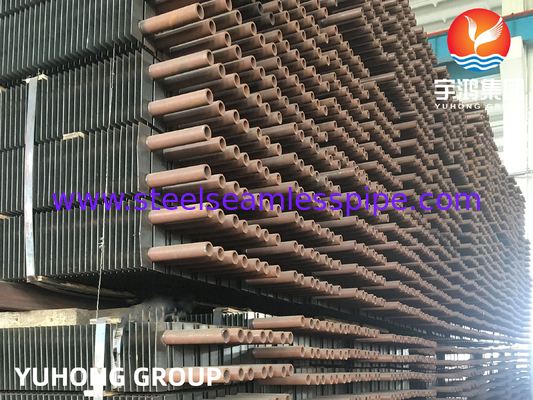

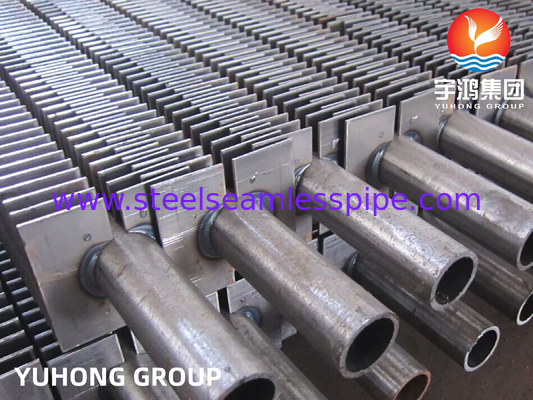

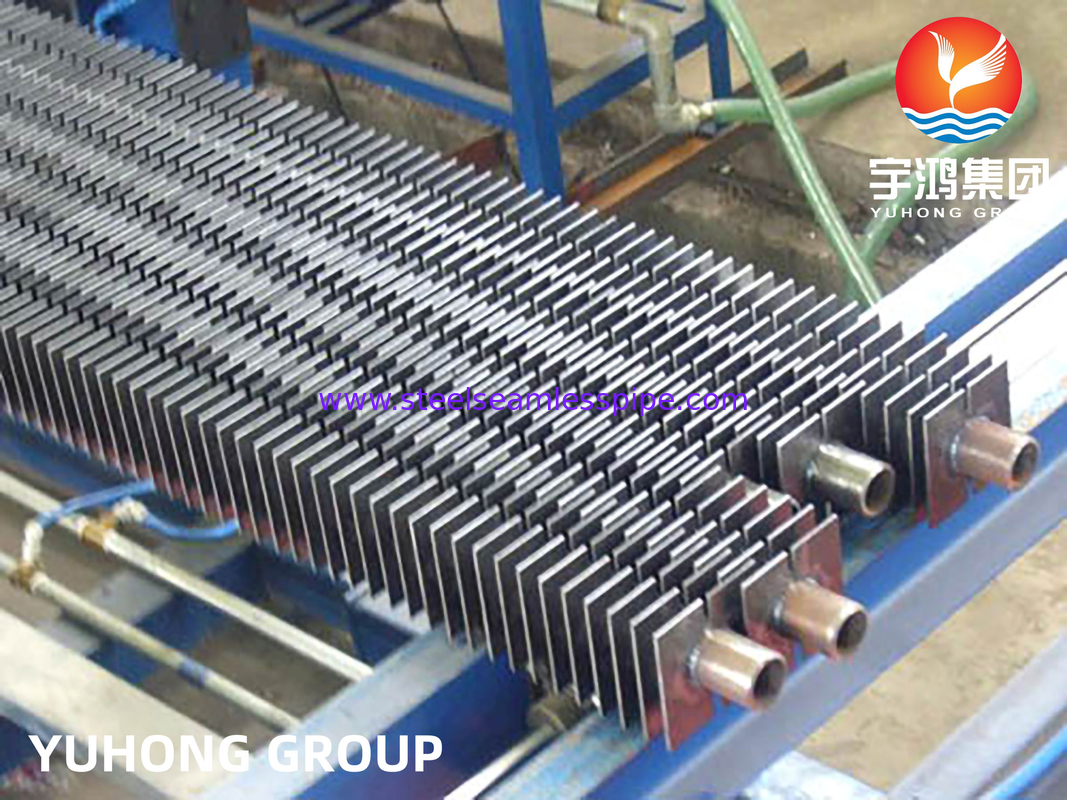

ท่อปีกสี่เหลี่ยม (Rectangular Fined Tube) เป็นโครงสร้างแบบท่อที่เพิ่มประสิทธิภาพการถ่ายทอดความร้อนโดยการเพิ่มปีกสี่เหลี่ยมบนผิวนอกล่างนี้คือลักษณะสําคัญของมัน, การใช้งานและจุดการออกแบบ

1โครงสร้างพื้นฐานและลักษณะ

ท่อฐาน
ปกติเป็นท่อโลหะ (เช่นทองแดง, อลูมิเนียม, เหล็กไร้ขัดเหล็ก) รูปทรงสามารถเป็นท่อกลม, ท่อเรียบหรือท่อสี่เหลี่ยม

ปีก
แผ่นบางทรงสี่เหลี่ยมที่ผสมผสาน, ผงดึงหรือบิดบนผนังภายนอกของท่อเพื่อเพิ่มพื้นที่ผิวระบายความร้อน (สูงถึง 5-20 เท่าของพื้นที่ท่อฐาน)

ลักษณะทางกณิตศาสตร์

รูปแบบปีก: การจัดวางเป็นรูปสี่เหลี่ยม, ตรงหรือแบ่งเป็นชิ้น

ระยะห่างปีก: ออกแบบให้ดีที่สุดตามคุณสมบัติของของเหลว (เช่นอากาศ, ก๊าซควัน) เพื่อหลีกเลี่ยงการสะสมฝุ่นหรืออุดตัน

ความสูงปีก: มีผลต่อประสิทธิภาพการถ่ายทอดความร้อนและความดันลดลง (มัก 5-30 มม.)

2ข้อดีหลัก

การถ่ายทอดความร้อนอย่างมีประสิทธิภาพ: ปีกขยายพื้นที่ถ่ายทอดความร้อนได้มาก โดยเฉพาะที่เหมาะสําหรับการแลกเปลี่ยนความร้อนระหว่างก๊าซและของเหลว (เช่น เครื่องเย็นอากาศ)

โครงสร้างคอมแพคต์: ประสบประสิทธิภาพในการแลกเปลี่ยนความร้อนสูงในพื้นที่ที่จํากัดและลดขนาดของอุปกรณ์

ความสามารถในการป้องกันความสกปรก: ปีกสี่เหลี่ยมมีช่องว่างที่ใหญ่กว่าและสะอาดง่ายกว่าปีกสระ (เหมาะสําหรับของเหลวที่มีฝุ่นและ viscosity สูง)

การปรับแต่งแบบยืดหยุ่น: ปริมาตรปีก (ความสูง, ความหนา, ระยะ) สามารถปรับตามสภาพการทํางาน

3กระบวนการผลิต

การพิมพ์แบบ extrusion: ท่ออลูมิเนียมและปีกถูกพิมพ์เป็นหนึ่งตัว, ด้วยความแข็งแรงสูงและความต้านทานทางความร้อนที่ต่ําต่อการสัมผัส (ใช้กันทั่วไปในเครื่องปรับอากาศ condensers)

การเชื่อม/การเชื่อม: ปีกและท่อฐานเชื่อมต่อด้วยการเชื่อมความถี่สูงหรือการเชื่อมเลเซอร์ (เหมาะสําหรับวัสดุสแตนเลสและทองแดง)

การห่อ: สายสลัดโลหะถูกม้วนเป็นกลมและเชื่อมต่อกับท่อฐาน (ราคาต่ํา แต่ทนอุณหภูมิต่ํา)

4สถานการณ์การใช้งานทั่วไป

เครื่องทําความร้อน, แอร์และเครื่องปรับอากาศ (HVAC)
การแลกเปลี่ยนความร้อนของเครื่องเย็นอากาศในเครื่องปรับอากาศ, เครื่องระเหยและหน่วยอากาศสด

การฟื้นฟูความร้อนจากอุตสาหกรรม
การฟื้นฟูความร้อนจากก๊าซควันของเครื่องปนเปื้อน การเย็นของปฏิกิริยาเคมี

พลังงานและพลังงาน
การปรับปรุงความเย็นในอุปกรณ์ปั่นแก๊ส

การขนส่ง
ระบบเย็นแบตเตอรี่รถพลังงานใหม่ รีเดียเตอร์ล็อคโมทัฟ

5การพิจารณาการออกแบบและการเลือก

คุณสมบัติของของเหลว

ด้านก๊าซ: ต้องการพื้นที่ปีกใหญ่ (การนําความร้อนต่ํา) เช่น เครื่องเย็นอากาศ

ด้านของของเหลว: ความต้องการปีกต่ํา เน้นการปรับปรุงอัตราการไหลในท่อ (เช่นการแลกเปลี่ยนความร้อนของท่อน้ํา)

การควบคุมการลดความดัน: ปีกที่หนาแน่นเกินไปจะเพิ่มความต้านทานการไหลของอากาศ และความประสิทธิภาพและการใช้พลังงานต้องสมดุล

การเลือกวัสดุ

ความต้านทานต่อการกัดกรอง: ท่อทองแดง-นิกเคิลและท่อไทเทเนียมมักถูกใช้ในสภาพแวดล้อมทางทะเล

สถานที่อุณหภูมิสูง: เหล็กไร้ขัดเหล็กหรือเหล็กอัลลูมิเนียม

ความสะอาดและการบํารุงรักษา: สภาพแวดล้อมที่มีฝุ่น (เช่นเครื่องต้มน้ํา) ต้องการระยะห่างของปีกเพิ่มขึ้นหรือโครงสร้างที่สามารถถอดออกได้

การตรวจสอบและการทดสอบ

การตรวจสอบสารเคมี
การทดสอบคุณสมบัติเครื่องจักร ((ความแข็งแรงในการดึง, ความแข็งแรงในการผลิต, การยืด, การเผาผลาญ, การชื้น, ความแข็งแรง, การทดสอบแรงกระแทก)
การทดสอบพื้นผิวและมิติ
การทดสอบไม่ทําลาย
