ASTM A213 TP304 ท่อครีบอัดขึ้นรูปสำหรับใช้งานในเครื่องแลกเปลี่ยนความร้อนปิโตรเลียม เครื่องระบายความร้อนด้วยอากาศ และคอนเดนเซอร์
HFW Solid Finned Tubes หรือเรียกสั้นๆ ว่า ท่อครีบเกลียวเชื่อมความถี่สูง
ท่อครีบเกลียวช่วยให้นักออกแบบมีประสิทธิภาพทางความร้อนสูงและการออกแบบที่กะทัดรัดสำหรับเครื่องแลกเปลี่ยนความร้อนหลากหลายประเภทที่ใช้ก๊าซไอเสียที่สะอาด ท่อครีบเกลียวผลิตทั้งแบบ Solid และ Serrated
ท่อครีบเกลียว Solid ผลิตโดยการพันแถบครีบต่อเนื่องบนท่อแบบเกลียว การเชื่อมด้วยความต้านทาน HF มักใช้ความถี่ 400 kHz ครีบพันรอบท่อและการเชื่อมอย่างต่อเนื่อง แถบครีบถูกพันเป็นเกลียวบนท่อและเชื่อมอย่างต่อเนื่องด้วยกระบวนการทางไฟฟ้าความถี่สูงกับท่อฐานตามแนวรากเกลียว แถบครีบถูกยึดภายใต้แรงดึงและถูกจำกัดด้านข้างในขณะที่ถูกสร้างขึ้นรอบท่อ ทำให้มั่นใจได้ว่าแถบสัมผัสกับพื้นผิวท่อฐานอย่างแรง การเชื่อมอย่างต่อเนื่องถูกนำไปใช้ ณ จุดที่แถบครีบเริ่มโค้งงอรอบเส้นผ่านศูนย์กลางของท่อ โดยใช้กระบวนการเชื่อมด้วยแก๊สอาร์กโลหะ
สำหรับท่อหรือขนาดท่อที่กำหนด สามารถหาพื้นที่ผิวถ่ายเทความร้อนที่ต้องการต่อความยาวของท่อได้โดยการระบุความสูงของครีบ ความหนาของครีบ และ/หรือจำนวนครีบต่อเมตรของความยาว

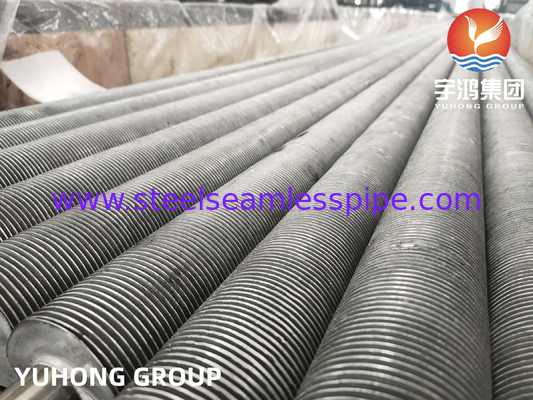

HFW Solid Finned Tube
การกำหนดค่าท่อครีบเหล็กเชื่อมนี้สามารถใช้สำหรับการใช้งานเครื่องแลกเปลี่ยนความร้อนได้จริง และเหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิสูงและความดันสูง คุณสมบัติที่สำคัญของการกำหนดค่านี้คือ การยึดติดครีบกับท่อที่มีประสิทธิภาพและประสิทธิผลภายใต้สภาวะอุณหภูมิและความดันทั้งหมด และความสามารถในการทนต่ออุณหภูมิฝั่งครีบสูง
ครีบเกลียวต่อเนื่องติดอยู่กับท่อฐานโดยการเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูงเพื่อให้พันธะที่มีประสิทธิภาพและเชื่อถือได้ทางความร้อน
รายละเอียดทางเทคนิค/รายละเอียดท่อฐาน
เส้นผ่านศูนย์กลางท่อ: 20 มม. OD ขั้นต่ำถึง 219 มม. OD สูงสุด
ความหนาท่อ: ขั้นต่ำ 2 มม. ถึง 16 มม.
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, เหล็กกล้าผสม, เหล็ก Corten, เหล็ก Duplex, เหล็ก Super Duplex, Inconel, High Chrome High Nickle & Incolloy, วัสดุ CK 20 และวัสดุอื่นๆ
รายละเอียดครีบ
ความหนาของครีบ: ขั้นต่ำ 0.8 มม. ถึงสูงสุด 4 มม.
ความสูงของครีบ: ขั้นต่ำ 0.25” (6.35 มม.) ถึงสูงสุด 1.5” (38 มม.)
ความหนาแน่นของครีบ: ขั้นต่ำ 43 ครีบต่อเมตร ถึงสูงสุด 287 ครีบต่อเมตร
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, เหล็กกล้าผสม, เหล็ก Corten, เหล็ก Duplex และ Incolloy
สำหรับการเสนอราคาอย่างรวดเร็ว โปรดส่งพร้อมข้อกำหนดต่อไปนี้:
จำนวนชิ้น
ท่อฐาน: เส้นผ่านศูนย์กลาง ความหนา ความยาว และข้อกำหนดวัสดุ
ครีบ: ข้อกำหนดวัสดุ ประเภท (solid หรือ serrated) ความสูง ความหนา ระยะห่าง ความยาวครีบ และส่วนที่ไม่ใช่ครีบ รายละเอียดการเตรียมการเชื่อมหากจำเป็น
ระยะเวลาการจัดส่งที่ต้องการ
คำสำคัญ: ท่อครีบ, ท่อครีบ, ท่อครีบเกลียว, ท่อครีบ Solid, ท่อครีบ Serrated, ท่อครีบเกลียว Serrated, Tubos Aletados
| *นี่คือรูปแบบครีบ/ท่อที่พบบ่อยที่สุด เรามีชุดค่าผสมครีบแผ่นและท่อมากกว่า 20 แบบ ติดต่อฉันสำหรับข้อมูลเพิ่มเติมและตัวเลือก |
พื้นผิวครีบเกลียว
(OD ท่อ – ความสูงครีบเกลียวที่มีอยู่บนท่อ) |
| 5/8″ – 3/8″, 1/2″ และ 7/16″ | 1″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ |
| 15.875 มม. – 9.525 มม., 12.7 มม. และ 11.113 มม. | 25.4 มม. – 9.525 มม., 12.7 มม., 11.113 มม. และ 15.875 มม. | 31.75 มม. – 9.525 มม., 12.7 มม., 11.113 มม. และ 15.875 มม. |
- “L” Footed, Embedded และตัวเลือกการยึดครีบเกลียวอื่นๆ มีให้บริการ
- ติดต่อฉันเกี่ยวกับความพร้อมใช้งานของวัสดุท่อ 1 1/4″ (31.75 มม.)
-
-
|
