TEMA ประเภท BEM 1108 ท่อ โมเนล 400 ตําแหน่งที่ติดตั้ง

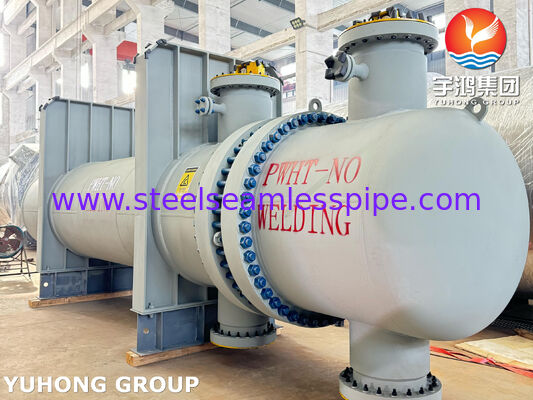

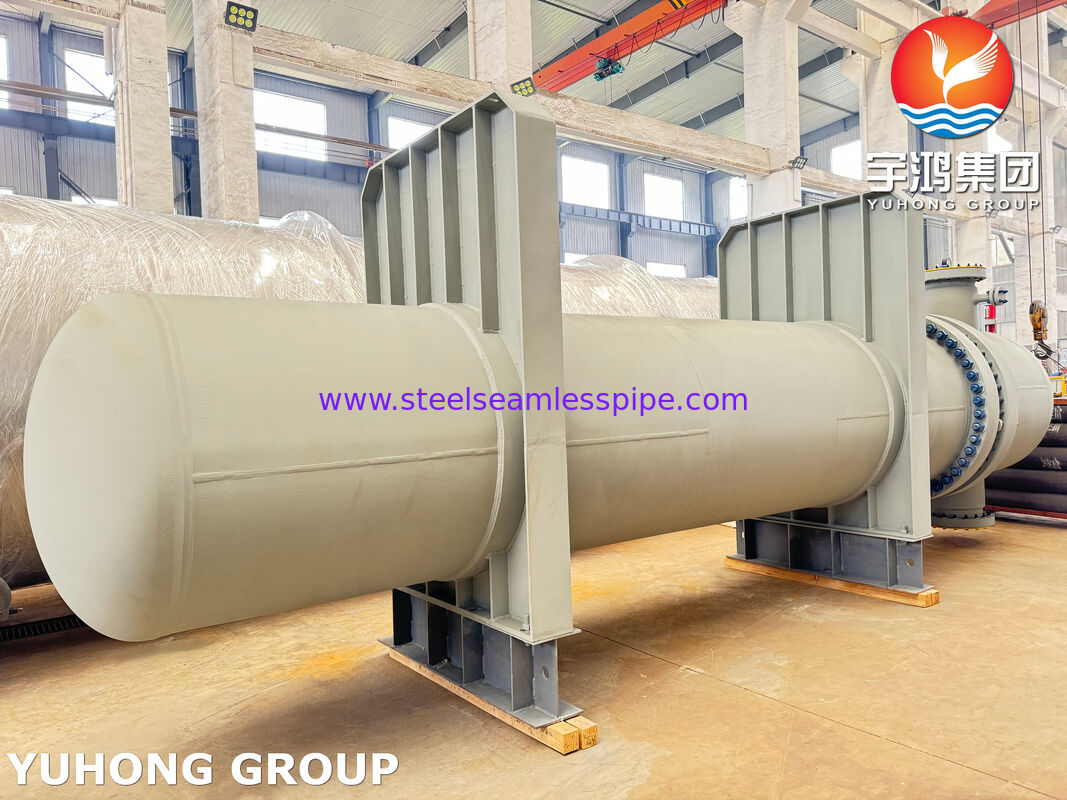

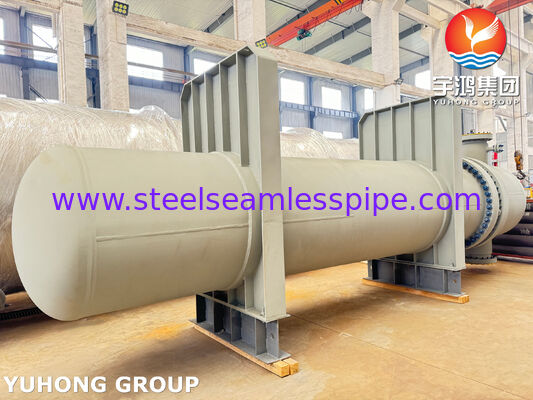

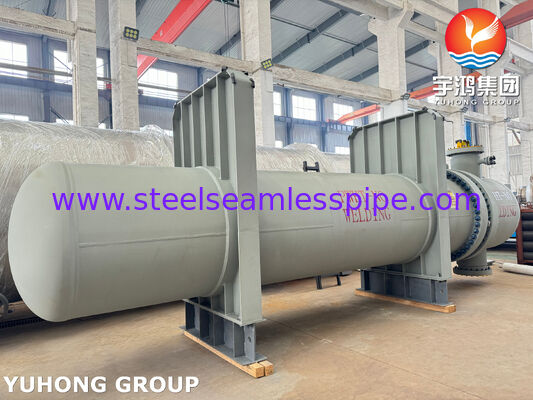

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อชนิด TEMA Type BEM 1108 ท่อ Monel 400 แบบยึดแผ่นท่อ

หน่วยนี้เป็นเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อสำหรับอุตสาหกรรม. (หรือที่เรียกว่า เครื่องแลกเปลี่ยนความร้อนแบบ TEMA) ออกแบบตามมาตรฐาน ASME Section VIII Div. 1 และ TEMA Class R อย่างเคร่งครัด. การจัดวางภายในประกอบด้วย . รูปแบบการจัดวางรูท่อเป็นไปตามรูปแบบระยะพิทช์สามเหลี่ยม/สี่เหลี่ยม 20.25 มม. 1108 ท่อ ที่ออกแบบมาสำหรับการติดตั้งในเครื่องควบแน่น OVHD ของหน่วยกลั่นน้ำมันดิบ (Stabilizer) (หมายเลขแท็ก W-04A/B). การออกแบบทางกลรองรับสภาพแวดล้อมการควบแน่นที่มีฤทธิ์กัดกร่อนรุนแรงซึ่งมีคลอไรด์ในน้ำและไฮโดรคาร์บอนที่เป็นกรด

ส่วนประกอบและข้อกำหนดวัสดุ ASME

:

• ชุดท่อครีบยึดเข้ากับแผ่นท่อ Monel 400 โดยใช้กระบวนการขยายแรงบิดสองระดับ (ความลึกของการขยายที่ 40.5 มม. และ 60.5 มม.). รูปแบบการจัดวางรูท่อเป็นไปตามรูปแบบระยะพิทช์สามเหลี่ยม/สี่เหลี่ยม 20.25 มม..การเคลือบป้องกันการกัดกร่อนและโลหะวิทยา

• การกระจายการไหลและการวางตำแหน่งแผ่นกั้น: รวมแผ่นป้องกันการกระแทกสำหรับงานหนักและแผ่นกั้นตามขวาง รักษาช่องว่างการรองรับท่อให้สม่ำเสมอที่ 750 มม. และ 753 มม.

• การประกันคุณภาพและข้อกำหนด QA/QCการทดสอบแรงดันน้ำและแรงดันอากาศ

: การทดสอบแรงดันด้านเปลือกและด้านท่อจะดำเนินการแยกกันตามกฎของ ASME Section VIII Div. 1

• การตรวจสอบแบบไม่ทำลาย (NDE): การทดสอบด้วยรังสี (RT) 100% ใช้กับรอยเชื่อมชนแบบเต็มทะลุทั้งหมด; การทดสอบด้วยสารแทรกซึม (PT) 100% ใช้กับข้อต่อที่ขยาย/เชื่อมระหว่างแผ่นท่อกับท่อ

• .การเคลือบผิวและการตกแต่ง

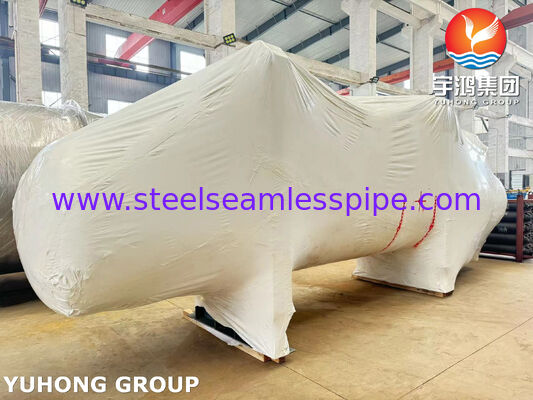

• .ข้อกำหนดการขนส่งและโลจิสติกส์ระหว่างประเทศ

: มีกำหนดถอดและปิดผนึกปลั๊กหลังจากการติดตั้งเข้ากับ

• เครื่องแลกเปลี่ยนความร้อนเปลือก.การป้องกันหน้าแปลน

• .​
