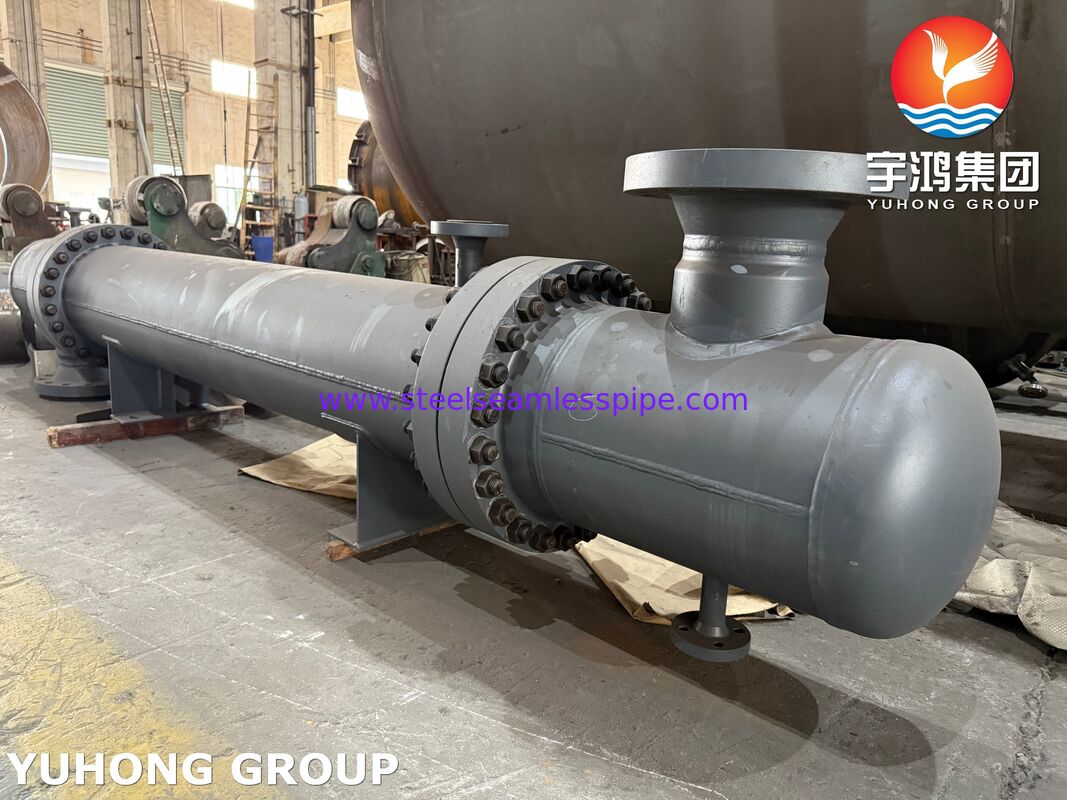

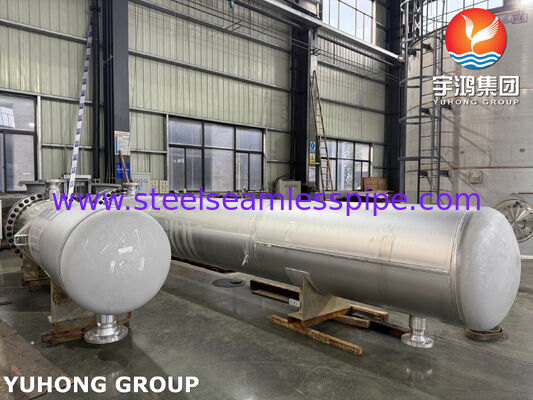

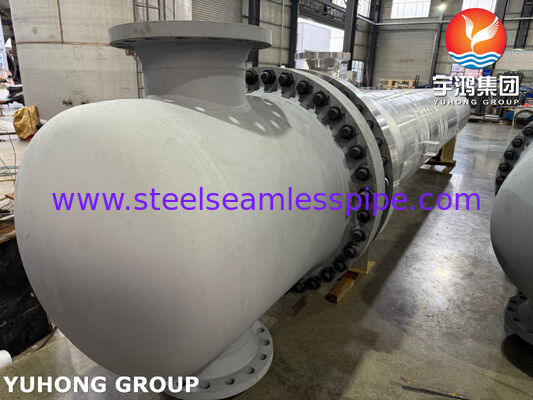

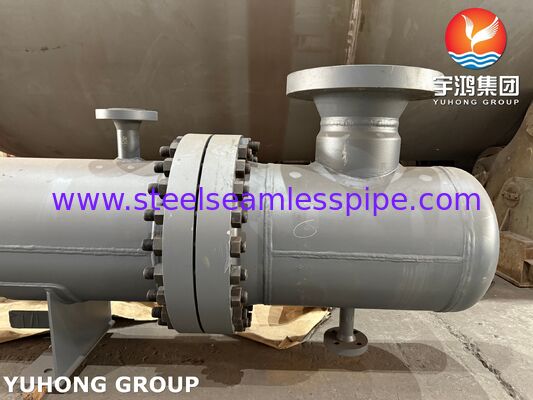

ชุดท่อแลกเปลี่ยนความร้อน TEMA BEM Shell and Tube Heat Exchanger ASME SA240 316 สแตนเลส

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน เกาหลี
ชื่อแบรนด์:	YUHONG
ได้รับการรับรอง:	TEMA Class R / ASME Section VIII Division 1
หมายเลขรุ่น:	TEMA Type BEM เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อแนวตั้ง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1ชุด
ราคา:	USD 50,000 - USD 1,000,000 PER SET
รายละเอียดการบรรจุ:	ลังไม้มาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
เวลาการส่งมอบ:	60-90 วัน
เงื่อนไขการชำระเงิน:	T/T, D/P, D/A, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	500 ชุด/เดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (348)

ท่อไร้รอยต่อสแตนเลส (343)

ท่อสแตนเลสดูเพล็กซ์ (137)

ท่อสแตนเลสดูเพล็กซ์ (39)

ท่อเข็ม (171)

ท่อครีบ (745)

เครื่องแลกเปลี่ยนความร้อน (36)

ท่อแลกเปลี่ยนความร้อน (476)

พวงท่อแลกเปลี่ยนความร้อน (54)

แผ่นท่อแลกเปลี่ยนความร้อน (129)

เครื่องสลับความร้อน (39)

แอร์เย็น (14)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (62)

ท่อสแตนเลสสตีล (134)

โลหะผสมนิกเกิลท่อ (276)

ท่อโลหะผสมนิกเกิล (108)

ท่อโลหะผสมทองแดง (258)

ท่อเหล็กอัลลอยด์ (222)

ท่อไทเทเนียม (22)

Bright Annealed Tube (166)

ท่อหม้อไอน้ำ (161)

ข้อต่อเหล็ก (876)

หน้าแปลนเหล็ก (679)

คนอื่น (412)

ชิ้นส่วนสำหรับงานหุ้ม (9)

รายละเอียดสินค้า

ท่อแลกเปลี่ยนความร้อน:	ASME SA213 / SA249 TP316 สแตนเลส (17 Cr, 12 Ni)	เชลล์บาร์เรล:	ASME SA516 Gr 70 / เหล็กกล้าคาร์บอน
ขนาดเปลือก:	รหัส: 550.00 มม. \| OD: 570.00 มม. \| ความหนา : 10 มม	ข้อกำหนดของหลอด:	368 จำนวน \| OD: 19.000 มม. \| ความหนา: 2.000 มม. \| ความยาว: 3.000 ม. \| เค้าโครงสามเหลี่ยม 30°
Tube Pass / Baffle Cut:	ผ่าน 4 Tube \| แผ่นกั้นส่วนเดียวที่การตัด 30% (ระยะห่าง 350.00 มม.)	อุปกรณ์การใช้งาน:	ทำความสะอาดน้ำหล่อเย็นและน้ำมัน
เน้น:	เครื่องแลกเปลี่ยนความร้อนสแตนเลส ASME SA240 316 , กล่องและท่อ แผ่นท่อแลกเปลี่ยนความร้อน , เครื่องแลกเปลี่ยนความร้อนสแตนเลส TEMA BEM

TEMA BEM เชลล์และท่อแลกเปลี่ยนความร้อน ASME SA240 316 สแตนเลสแลกเปลี่ยนความร้อนชุดท่อ

ชุดท่อแลกเปลี่ยนความร้อน ASME SA240 316 สแตนเลส ออกแบบมาสำหรับการทำความเย็นในอุตสาหกรรม โดยใช้น้ำหล่อเย็นสะอาด (ด้านเปลือก) และน้ำมัน (ด้านท่อ) ประสิทธิภาพการถ่ายเทความร้อนรองรับภาระความร้อน 130.0 กิโลวัตต์ ในพื้นที่ถ่ายเทความร้อนที่มีประสิทธิภาพ 64.294 ตร.ม. การออกแบบเป็นไปตามมาตรฐาน TEMA Class R อย่างเคร่งครัดสำหรับการติดตั้งในอุตสาหกรรมหนักและกระบวนการทางเคมี

ข้อกำหนดวัสดุหลัก

ส่วนประกอบ	ข้อกำหนดวัสดุ / มาตรฐานการผลิต	พารามิเตอร์หลัก
ท่อแลกเปลี่ยนความร้อน	ASME SA213 / SA249 TP316 สแตนเลส (17 Cr, 12 Ni)	368 ชิ้น, เส้นผ่านศูนย์กลางภายนอก 19.000 มม., ความหนา 2.000 มม., ความยาว 3.000 ม.
เปลือกถัง	ASME SA516 Gr 70 / เหล็กคาร์บอน	เส้นผ่านศูนย์กลางภายใน 550.00 มม., เส้นผ่านศูนย์กลางภายนอก 570.00 มม., ความหนา 10 มม., การเผื่อการกัดกร่อน 1.000 มม.
แผ่นท่อ	ASME SA516 Gr 70 เหล็กคาร์บอน / SA240 316 สแตนเลส เคลือบ	แผ่นท่อแบบอยู่กับที่, ข้อต่อท่อกับแผ่นท่อแบบขยายตัว ไม่มีการเซาะร่อง
ข้อต่อขยาย / อุปกรณ์การไหล	ข้อต่อขยายทางเข้าแบบ Rho-V2	ค่า Rho-V2 ทางเข้าที่คำนวณได้: 775.41 ตร.ม.
แผ่นกั้นและแกนยึด	แผ่นกั้นเหล็กคาร์บอนพร้อมแกนยึดสแตนเลส	แบบเซ็กเมนต์เดี่ยว, ตัดเส้นผ่านศูนย์กลาง 30%, ระยะห่าง 350.00 มม., แกนยึด 6 อัน, แกนซีลทางเดิน 3 อัน
ปะเก็น	ปะเก็นโลหะแบบพันเกลียว (SS316 พร้อมไส้กราไฟต์/PTFE)	ใช้กับพื้นผิวซีลด้านเปลือกและด้านท่อตามข้อกำหนด TEMA Class R
หัวฉีด	เหล็กคาร์บอน / หน้าแปลน ASME B16.5	หัวฉีดเข้า/ออกเปลือก: เส้นผ่านศูนย์กลางภายนอก 86.35 มม. (เส้นผ่านศูนย์กลางภายในมาตรฐาน 80.00 มม.); หัวฉีดเข้า/ออกท่อ: เส้นผ่านศูนย์กลางภายนอก 104.76 มม. (เส้นผ่านศูนย์กลางภายในมาตรฐาน 100.00 มม.)

งานฝีมือทางเทคนิคหลัก

การก่อสร้างการขยายท่อ: ปลายท่อจะถูกขยายด้วยกลไกเข้าไปในรูแผ่นท่อที่ไม่เซาะร่องภายใต้แรงบิดที่ควบคุมได้ เพื่อทนต่อแรงดันออกแบบด้านท่อ 1,000.00 kPaG
การควบคุมการไหลและการบายพาส: มีทางเดินข้าม 8 ทางพร้อมแผ่นกั้นแบบเซ็กเมนต์เดี่ยวที่เว้นระยะห่าง 350.00 มม. เสริมด้วยแกนซีลทางเดิน 3 อันเพื่อควบคุมสัดส่วนการไหลข้ามภายใน
การจัดการความเค้นจากความร้อน: รวมส่วนประกอบขยายตัว Rho-V2 ที่ออกแบบมาบนทางเข้าเปลือกเพื่อดูดซับการขยายตัวจากความร้อนที่แตกต่างกันระหว่างวัสดุเปลือกเหล็กคาร์บอนและท่อสแตนเลส SA240 TP316
การตรวจสอบแรงดันตก: แรงดันตกขณะทำงานวัดได้ 1.358 kPa ด้านเปลือก (น้ำที่ 15,887 กก./ชม.) และ 26.041 kPa ด้านท่อ (น้ำมันที่ 29,200 กก./ชม.) เทียบกับขีดจำกัดที่อนุญาต 50.00 kPa
การกระจายรูปแบบท่อ: ท่อเรียบ 368 ท่อ วางในรูปแบบสามเหลี่ยม 30° (ระยะห่าง 25.000 มม., อัตราส่วนระยะห่าง 1.3158) แบ่งออกเป็น 4 ทางเดินท่อ (ทางเดินที่ 1: 99, ทางเดินที่ 2: 99, ทางเดินที่ 3: 85, ทางเดินที่ 4: 85)

ข้อกำหนด QA/QC

การทดสอบแรงดันไฮโดรสแตติก: ด้านเปลือกทดสอบที่ 1.5 เท่าของแรงดันออกแบบ (ทดสอบไฮโดรที่ 750.00 kPaG); ด้านท่อทดสอบไฮโดรที่ 1.5 เท่าของแรงดันออกแบบ (ทดสอบไฮโดรที่ 1,500.00 kPaG)
การตรวจสอบแบบไม่ทำลาย (NDE): การทดสอบด้วยรังสี (RT) 100% บนรอยเชื่อมตามยาวและรอยเชื่อมตามแนวเส้นรอบวงของเปลือก; การทดสอบด้วยสารแทรกซึมของเหลว (PT) บนรอยเชื่อมหน้าแผ่นท่อและการเชื่อมต่อหัวฉีด
การรับรองวัสดุ: ใบรับรองการทดสอบจากโรงงาน (MTC) จัดทำขึ้นตาม EN 10204 3.1 สำหรับวัสดุดิบที่รับแรงดัน ASME SA213/SA249 TP316 และ SA516 Gr 70 ทั้งหมด
การควบคุมความคลาดเคลื่อนของมิติ: ระยะห่างในการผลิตเป็นไปตามมาตรฐาน TEMA Class R อย่างเคร่งครัดสำหรับเส้นผ่านศูนย์กลางภายในเปลือก, ระยะห่างระหว่างแผ่นกั้นกับเปลือก, และการจัดแนวการยื่นของหัวฉีด

การจัดส่งและการสนับสนุน

การยกและการติดตั้งโครงสร้าง: ติดตั้งพร้อมหูยกด้านข้าง 4 อัน (กว้าง 435 มม., ระยะห่าง 228 มม.) สำหรับการติดตั้งในแนวตั้ง
การบรรจุเพื่อการส่งออก: บรรจุในลังไม้สำหรับขนส่งทางทะเลแบบหนัก พร้อมถุงสุญญากาศกันความชื้นและเคลือบสารป้องกันการกัดกร่อนบนพื้นผิวเหล็กคาร์บอนภายนอก
การปฏิบัติตามข้อกำหนดศุลกากร: เอกสารการจัดส่งประกอบด้วยใบแจ้งหนี้การค้า, รายการบรรจุภัณฑ์, ใบรับรองแหล่งกำเนิดสินค้า (CO / แบบฟอร์ม E), MTC EN 10204 3.1, และรายงานการตรวจสอบโดยบุคคลที่สาม (TPI) (เป็นไปตามข้อกำหนด SGS / BV / TÜV)
สรุปมิติสำหรับการขนส่ง: ความสูงรวมของอุปกรณ์ 3,814 มม., เส้นผ่านศูนย์กลางภายนอกสูงสุดรวมหน้าแปลน 570 มม., น้ำหนักแห้ง 1,760.2 กก., น้ำหนักชุดถอดประกอบ 1,053.8 กก.
