ASME SB111 C68700 หลอดปีกต่ําสําหรับเครื่องแลกเปลี่ยนความร้อนแบบกระเป๋าและหลอด
ภาพรวมสินค้า
ASME SB111 C68700 Low Finned Tubes are premium enhanced-surface heat transfer tubes manufactured from Aluminum Brass (UNS C68700) seamless tubing and engineered specifically for high-efficiency shell-and-tube heat exchangers. กณิตศาสตร์ปีกต่ําถูกสร้างโดยกลไกจากผนังท่อฐานสร้างโครงสร้างปีกบูรณาการที่เพิ่มพื้นที่การถ่ายส่งความร้อนภายนอกขึ้นอย่างสําคัญ โดยยังคงมีความสามารถในการนําความร้อนที่ดีและความสมบูรณ์แบบทางกล.
C68700 อลูมิเนียมทองแดง เป็นที่ยอมรับอย่างกว้างขวาง สําหรับความทนทานเฉพาะอย่างยิ่งต่อการกัดสลายของน้ําทะเลทําให้มันเป็นหนึ่งในวัสดุที่ระบุได้อย่างกว้างขวางสําหรับเครื่องประปา, เครื่องเย็นเรือ, โรงงานปรับเกลือ, โรงไฟฟ้า, และเครื่องแลกเปลี่ยนความร้อนเพตรเคมี
การผสมผสานของโลหะอัลลูมิเนียมทองแดงและการเสริมการลดปีกทําให้ผู้ออกแบบสามารถบรรลุความสามารถทางความร้อนสูงขึ้น ขนาดแลกเปลี่ยนที่ลดลงและค่าใช้จ่ายในการดําเนินงานที่ต่ํากว่า เทียบกับท่อธรรมดา.
ลักษณะสําคัญ
- ผลิตจากท่อหลอดอัลลูมิเนียมทองแดง ASME SB111 UNS C68700
- สร้างแบบอินทิกรัลลอฟฟินต่ํา โดยไม่เชื่อมหรือผสม
- พื้นที่พื้นผิวการถ่ายทอดความร้อนภายนอกที่ดีขึ้น
- ความทนทานที่ดีต่อน้ําทะเลและการกัดกร่อนของน้ําเกลือ
- ความทนทานสูงต่อการบกพร่องและการบกพร่องและการโจมตี
- การปรับปรุงประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อน
- ขนาดกระเป๋าลด และปริมาณอุปกรณ์ลด
- เหมาะสําหรับเครื่องปรับความหนาว, เครื่องระเหยและเครื่องเย็นของเหลว
- อายุการใช้งานยาวนานในสภาพแวดล้อมทางทะเลและอุตสาหกรรม
- กณิตศาสตร์ปีกที่กําหนดเองให้พร้อมเพื่อตอบสนองความต้องการการออกแบบความร้อน
การใช้งานทั่วไป
การผลิตพลังงาน
- เครื่องบดผิวควาย
- เครื่องทําความร้อนน้ํา
- ระบบช่วยเย็น
อุตสาหกรรมทางทะเล
- เครื่องเย็นน้ําทะเล
- ระบบเย็นกลาง
- เครื่องเย็นน้ําในเครื่องยนต์
- เครื่องแลกเปลี่ยนความร้อนบนแพลตฟอร์มในทะเล
โรงงานลดเกลือ
- เครื่องระเหยไฟฟ้าหลายระยะ
- เครื่องทําความร้อนน้ําเกลือ
- คอนเดนเซอร์
ปิโตรเคมีและการปรับปรุง
- เครื่องเย็นกระบวนการ
- เครื่องบดน้ํามันไฮโดรคาร์บอน
- ระบบฟื้นฟูความร้อน
HVAC & เครื่องเย็น
- เครื่องบดน้ําเย็น
- เครื่องเย็น
- อุปกรณ์ฟื้นฟูความร้อน
กระบวนการผลิต
ปีกต่ําถูกสร้างขึ้นผ่านกระบวนการทํางานเย็นที่มีความแม่นยําที่ย้ายวัสดุจากผนังท่อเพื่อสร้างปีกทรงกระบอกต่อเนื่องไม่มีความแตกต่างทางโลหะระหว่างปีกและวัสดุพื้นฐาน.
วิธีการผลิตนี้ให้:
- ประสิทธิภาพการถ่ายทอดความร้อนสูงสุด
- ความสามารถในการนําความร้อนที่ดีจากปีกไปสู่ท่อ
- ความแข็งแรงทางกลสูงกว่า
- ความทนทานต่อความเสียหายจากการสั่นสะเทือน
- ความน่าเชื่อถือในการใช้งานในระยะยาว
ระยะขนาดมาตรฐาน
| ปริมาตร |
ระยะมาตรฐาน |
| กว้างนอกของท่อฐาน |
15.88 มิลลิเมตร 31.75 มิลลิเมตร |
| ความหนาของผนังท่อ |
0.70 มิลลิเมตร 3.00 มิลลิเมตร |
| ความยาวของท่อ |
ขนาดไม่เกิน 18,000 mm |
| ความสูงปีก |
0.8 มิลลิเมตร 2.5 มิลลิเมตร |
| ปีกปีก |
8 26 ปีกต่อนิ้ว (FPI) |
| ความหนาของปีก |
0.25 มิลลิเมตร 0.50 มิลลิเมตร |
| ความยาวของปีก |
ตามความต้องการของลูกค้า |
| ความยาวปลายเปล่า |
50 มิลลิเมตร 300 มิลลิเมตร |
| อัตราการเพิ่มพื้นที่พื้นผิว |
2 4 ครั้ง ท่อธรรมดา |
ขนาดและรูปแบบปีกที่กําหนดเองสามารถผลิตได้ตามรายละเอียดโครงการและการคํานวณการออกแบบความร้อน
สารประกอบทางเคมีของ ASME SB111 C68700 (อะลูมิเนียมทองแดง)
| ธาตุ |
องค์ประกอบ (%) |
| ทองแดง (Cu) |
760.0 ¢ 79.0 |
| ซิงค์ (Zn) |
เงินเหลือ |
| อลูมิเนียม (Al) |
1.8 25 |
| อาร์เซนิก (As) |
00.02 ¢ 0.06 |
| เหล็ก (Fe |
0.06 แม็กซ์ |
| มังกานีส (Mn) |
0.01 แม็กซ์ |
| นิเคิล (Ni) |
0.50 แม็กซ์ |
| โลหะ (Pb) |
0.07 แม็กซ์ |
การเพิ่มอะลูมิเนียมที่ควบคุมเป็นฟิล์มปกป้องพื้นผิวที่เพิ่มความทนทานต่อการกัดสลายและการบดสลายของน้ําทะเลได้อย่างสําคัญ
คุณสมบัติทางกล
คุณสมบัติทางกลทั่วไป (สภาพการเผา)
| อสังหาริมทรัพย์ |
มูลค่า |
| ความแข็งแรงในการดึง |
≥ 360 MPa |
| ความแข็งแรงของผลลัพธ์ (0.5% การขยายภายใต้ภาระ) |
≥ 125 MPa |
| ความยาว |
≥ 30% |
| ความแข็ง |
แบบ 70 ราคา HRB100 |
| ความสามารถในการนําความร้อน |
ประมาณ 115-125 W/m·K |
| ความหนาแน่น |
ประมาณ 8.33 g/cm3 |
ค่าอาจแตกต่างกันขึ้นอยู่กับขนาดของท่อ สภาพการผลิต และรายละเอียดของลูกค้า
การตรวจสอบและการทดสอบ
การตรวจสอบวัตถุดิบ
- การตรวจสอบใบรับรองวัสดุ
- การติดตามจํานวนความร้อน
- การระบุวัสดุเป็นบวก (PMI) ตามคําขอ

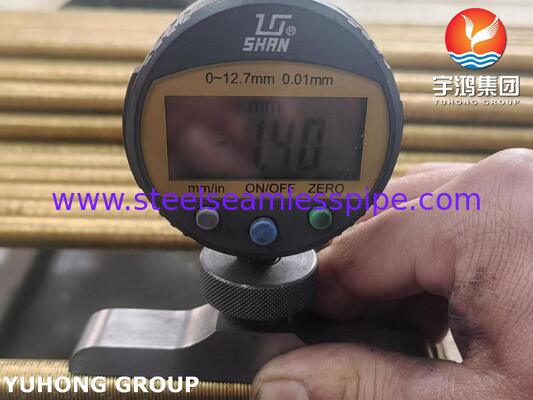

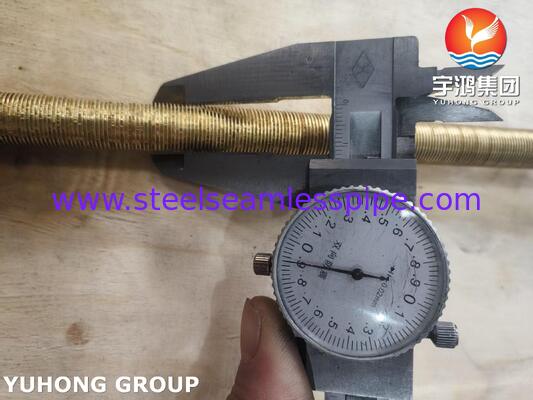

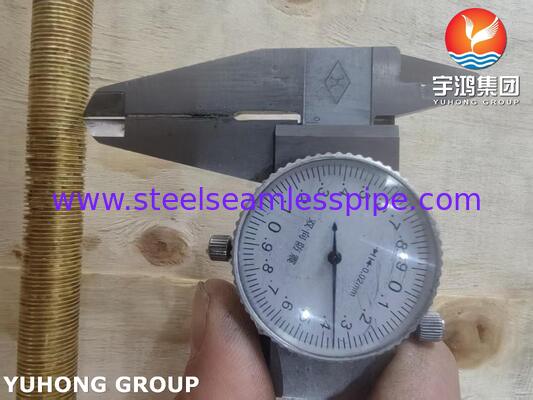

การตรวจสอบมิติ
- การวัดกว้างภายนอก
- การตรวจสอบความหนาของผนัง
- การตรวจสอบความสูงปีก
- การวัดความสูงของปีก
- การตรวจสอบความหนาของปีก
- การตรวจสอบขนาดปลายเปล่า
- การตรวจสอบความตรงและความยาว
การทดสอบทางกล
- การทดสอบความยืด
- การทดสอบการผ่อนคลาย
- การทดสอบไฟ
- การทดสอบการขยาย
- การทดสอบความแข็ง
การทดสอบที่ไม่ทําลายล้าง (NDT)
- การทดสอบกระแสไฟฟ้า (ECT)
- การทดสอบความดันแบบไฮโดรสแตต
- การทดสอบการรั่วไหลในอากาศใต้น้ํา
- การทดสอบ Ultrasonic (UT) เมื่อกําหนด
การตรวจพื้นผิว
- การตรวจเห็น
- การประเมินความบกพร่องบนพื้นผิว
- การตรวจสอบโปรไฟล์ปีก
- การตรวจสอบความสะอาด
เอกสารที่นํามา
- EN 10204 3.1 ใบรับรองการทดสอบวัสดุ
- รายงานการตรวจสอบมิติ
- รายงานการทดสอบกล
- รายงาน NDT
- เอกสารการตรวจสอบจากผู้บริการที่สาม (TÜV, SGS, BV, DNV, Lloyd's Register)
ข้อดีของ C68700 ท่อปีกต่ํา
โปรไฟล์ปีกต่ําเพิ่มพื้นที่พื้นผิวภายนอก ส่งผลให้มีประสิทธิภาพทางความร้อนที่ดีขึ้นอย่างมากเมื่อเทียบกับท่อธรรมดา
อลูมิเนียมทองแดง ให้ความคุ้มกันที่ดีต่อการเสียของน้ําทะเล ทําให้มันเหมาะสมสําหรับการใช้งานในทะเลและการลดเกลือ
คณสัมพันธ์การถ่ายทอดความร้อนที่ดีขึ้น ทําให้การออกแบบแลกเปลี่ยนความร้อนที่คอมแพคตมากขึ้นและการใช้วัสดุที่ลดลง
ความต้านทานที่ดีต่อการบด-กัดสลายและการบีโอฟอลลิ่ง ส่งผลให้มีต้นทุนการบํารุงรักษาที่ต่ํากว่าและอายุการใช้งานที่ยาวนานขึ้น
ผสมผสานผลงานทางอุณหภูมิที่แข็งแรงกับความทนทาน ลดค่าใช้จ่ายวงจรชีวิตทั้งหมด
มาตรฐานที่ใช้
การผลิตและการตรวจสอบสามารถดําเนินการตาม:
- ขนาดความหนา
- ASTM B111
- มาตรฐาน TEMA
- รหัสเครื่องปั่นและเครื่องปั่น ASME
- EN 10204
- รายละเอียดโครงการลูกค้า
ทําไมต้องเลือก ASME SB111 C68700 ท่อปีกต่ํา
ASME SB111 C68700 อลูมิเนียมท่อลดปีกให้บริการรวมที่ดีของประสิทธิภาพการถ่ายทอดความร้อน, ความต้านทานต่อการกัดสลายของน้ําทะเล, ความน่าเชื่อถือทางกลและความทนทานระยะยาวการออกแบบพื้นผิวที่ดีขึ้นของพวกเขาทําให้การทํางานทางความร้อนที่สูงขึ้นในขณะที่รักษาความทนทานต่อการกัดกร่อนที่พิสูจน์ของอัลลูมิเนียมทองแดง, ทําให้พวกเขาเป็นตัวเลือกที่นิยมสําหรับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและหลอดที่ทํางานในสิ่งแวดล้อมทางทะเล, การผลิตพลังงาน, การกําจัดเกลือ, HVAC และปิโตรเคมี
