ASTM A106 Gr.B ท่อครีบแบบฝังพร้อมครีบทองแดง CU-T2 สำหรับเครื่องทำความเย็นแบบอากาศ

ท่อครีบฝัง ASTM A106 Gr.B พร้อมครีบทองแดง CU-T2 ได้รับการออกแบบมาเพื่อเครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยอากาศประสิทธิภาพสูงและระบบทำความเย็นทางอุตสาหกรรมที่ต้องการการนำความร้อนที่เหนือกว่าและความน่าเชื่อถือในการปฏิบัติงานในระยะยาว กระบวนการผลิตครีบแบบฝังจะแทรกและล็อคแถบครีบทองแดงไว้ในร่องเครื่องจักรที่แม่นยำบนพื้นผิวท่อเหล็กคาร์บอน ทำให้เกิดพันธะคล้ายโลหะที่แข็งแกร่ง ซึ่งรับประกันประสิทธิภาพการถ่ายเทความร้อนที่ดีเยี่ยม และความต้านทานต่อการคลายตัวของครีบภายใต้วงจรความร้อน

เมื่อรวมความแข็งแรงเชิงกลของท่อเหล็กไร้ตะเข็บ ASTM A106 เกรด B เข้ากับค่าการนำความร้อนที่ยอดเยี่ยมของครีบทองแดง CU-T2 ท่อครีบเหล่านี้ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องทำความเย็นด้วยอากาศ เครื่องทำความเย็นในกระบวนการ เครื่องทำความเย็นด้วยแก๊ส เครื่องทำความเย็นน้ำมัน เครื่องทำความเย็นคอมเพรสเซอร์ สิ่งอำนวยความสะดวกการผลิตไฟฟ้า โรงงานปิโตรเคมี และระบบนำความร้อนกลับมาใช้ใหม่ HVAC

• ประสิทธิภาพการถ่ายเทความร้อนสูงเนื่องจากครีบทองแดง CU-T2 ที่มีความนำไฟฟ้าสูง
• ความแข็งแรงเชิงกลที่ดีเยี่ยมจากท่อเหล็กไร้ตะเข็บ ASTM A106 Gr.B
• การยึดเกาะระหว่างครีบต่อท่อที่แข็งแกร่งทำได้ด้วยเทคโนโลยีครีบแบบฝัง
• ทนทานต่อการสั่นสะเทือนและความล้าจากความร้อนได้เหนือกว่า
• ลดความต้านทานความร้อนด้านอากาศ
• ยืดอายุการใช้งานในการใช้งานระบบทำความเย็นทางอุตสาหกรรม
• เหมาะสำหรับระบบกระบวนการที่มีแรงดันสูง
• การออกแบบที่ปรับให้เหมาะสมที่สุดสำหรับโครงสร้างเครื่องแลกเปลี่ยนความร้อนขนาดกะทัดรัด
• ลดต้นทุนการดำเนินงานด้วยประสิทธิภาพการใช้พลังงานที่ดีขึ้น

ท่อครีบแบบฝังผลิตโดยการตัดเฉือนร่องเกลียวอย่างต่อเนื่องในพื้นผิวด้านนอกของท่อ ASTM A106 Gr.B แถบครีบทองแดง CU-T2 จะถูกพันด้วยเครื่องจักรและฝังแน่นเข้าไปในร่อง วัสดุท่อฐานถูกแทนที่รอบๆ รากครีบเพื่อล็อคครีบให้เข้าที่อย่างแน่นหนา

วิธีการผลิตนี้ให้:

• มีความแข็งแรงในการยึดเกาะครีบสูง
• การสัมผัสความร้อนที่ดีเยี่ยมระหว่างครีบและท่อ
• รูปทรงครีบที่สม่ำเสมอ
• การทำงานที่เชื่อถือได้ภายใต้การหมุนเวียนความร้อนอย่างต่อเนื่อง
• ลดความเสี่ยงของการแยกครีบเมื่อเปรียบเทียบกับท่อครีบแบบพันแผลทั่วไป

ท่อฐาน (ASTM A106 Gr.B)

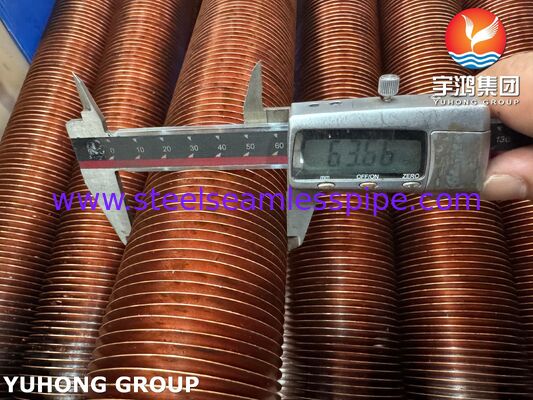

ช่วงเส้นผ่านศูนย์กลางภายนอก:

• 19.05 มม. (3/4")
• 25.40 มม. (1")
• 31.75 มม. (1-1/4")
• 38.10 มม. (1-1/2")
• 50.80 มม. (2")
• 57.15 มม. (2-1/4")
• 60.33 มม. (2-3/8")
• 63.50 มม. (2-1/2")

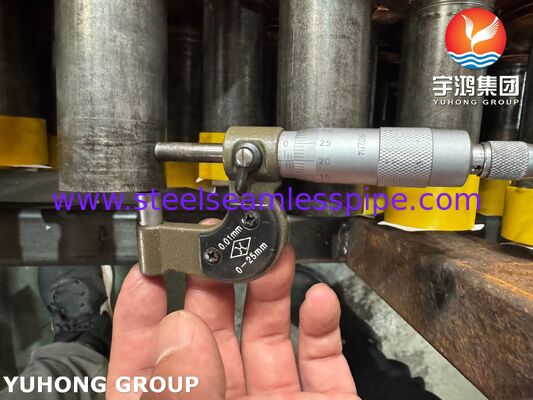

ความหนาของผนัง:

• 2.0 มม. – 8.0 มม

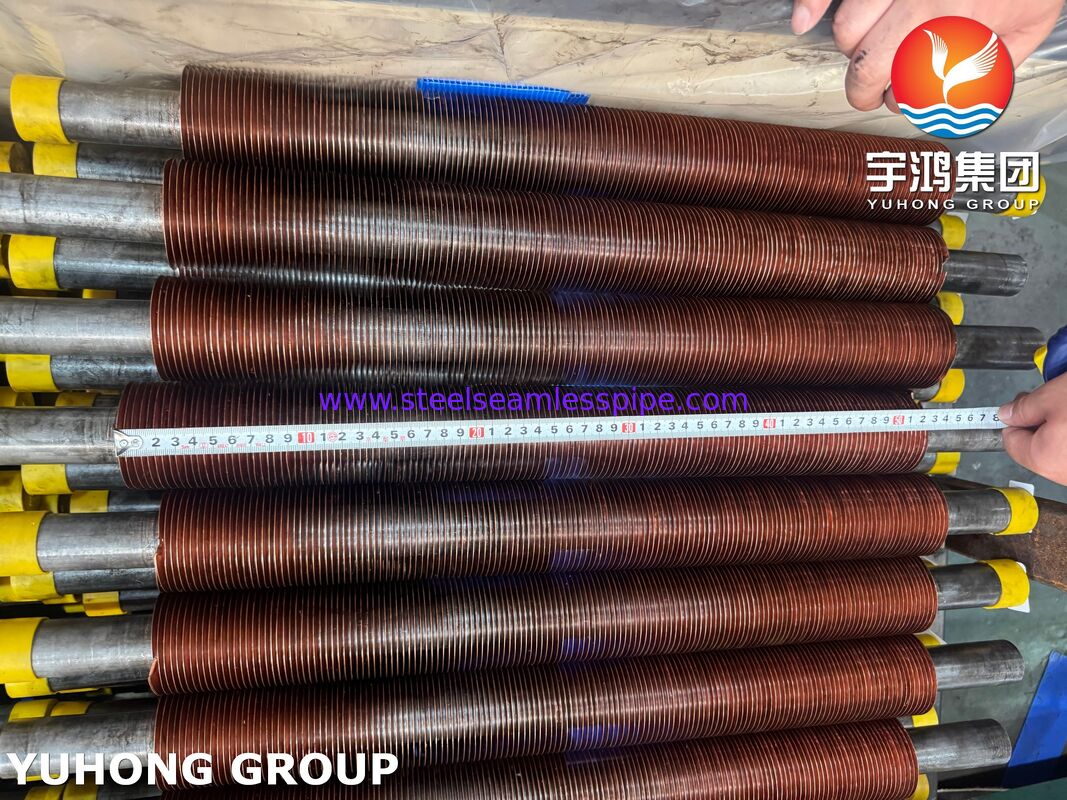

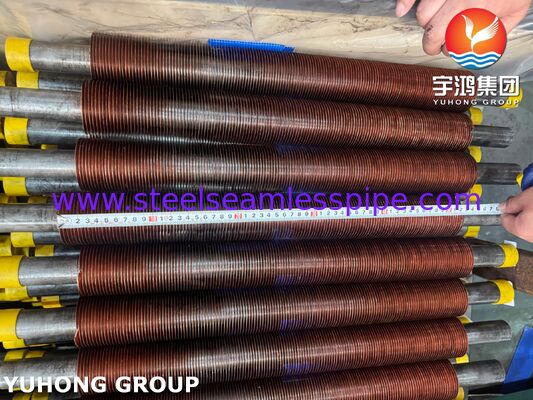

ความยาวท่อ:

• สูงถึง 18,000 มม

CU-T2 ครีบทองแดง

ความสูงของครีบ:

• 8 มม. – 16 มม

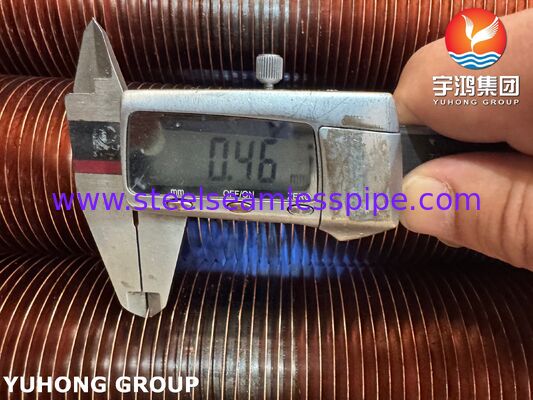

ความหนาของครีบ:

• 0.30 มม. – 0.60 มม

ครีบสนาม:

• 2.0 มม. – 5.0 มม

ความหนาแน่นของครีบ:

• 5เอฟพีไอ – 13เอฟพีไอ

ขนาดสามารถปรับแต่งได้ตามข้อกำหนดการออกแบบการระบายความร้อน

วัสดุท่อฐาน

ASTM A106 ท่อเหล็กคาร์บอนไม่มีรอยต่อเกรด B

มาตรฐานที่ใช้บังคับ:

• มาตรฐาน ASTM A106
• ASME SA106

การใช้งานทั่วไป:

• เครื่องแลกเปลี่ยนความร้อน
• แอร์คูลเลอร์
• ท่อกระบวนการ
• อุปกรณ์โรงกลั่น
• ระบบผลิตไฟฟ้า

วัสดุครีบ

CU-T2 ทองแดง

มาตรฐานที่ใช้บังคับ:

• มาตรฐาน ASTM B152
• กิกะไบต์/ที 5231
• TH CW004A

ลักษณะเฉพาะ:

• การนำความร้อนสูง
• ความเหนียวที่ดีเยี่ยม
• ทนต่อการกัดกร่อนได้ดี
• ความสามารถในการขึ้นรูปครีบที่เหนือกว่า

ASTM A106 เกรดบี

วัสดุครีบทองแดง CU-T2

ท่อ ASTM A106 เกรด B

CU-T2 ครีบทองแดง

เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอและสอดคล้องกับข้อกำหนดของโครงการ ท่อครีบแบบฝังทุกชุดจะต้องได้รับการตรวจสอบดังต่อไปนี้:

การตรวจสอบวัตถุดิบ

• การตรวจสอบใบรับรองวัสดุ
• การวิเคราะห์องค์ประกอบทางเคมี
• การตรวจสอบมิติ
• การตรวจสอบคุณภาพพื้นผิว

การตรวจสอบการผลิต

• การวัดระดับครีบ
• การตรวจสอบความสูงของครีบ
• การตรวจสอบความหนาของครีบ
• การตรวจสอบความลึกของร่อง
• การตรวจสอบความสมบูรณ์ของขดลวดครีบ

การทดสอบทางกล

• การทดสอบความแข็งแรงของพันธะครีบ
• การทดสอบการทำให้เรียบ
• การทดสอบแรงดึง
• การทดสอบความแข็ง

การทดสอบแบบไม่ทำลาย

• การทดสอบแรงดันอุทกสถิต
• การทดสอบกระแสเอ็ดดี้
• การทดสอบอัลตราโซนิก (UT)
• การทดสอบอนุภาคแม่เหล็ก (เมื่อจำเป็น)

การตรวจสอบขั้นสุดท้าย

• การตรวจสายตา
• การตรวจสอบความยาว
• การตรวจสอบความตรง
• การตรวจสอบการบรรจุ
• มีการตรวจสอบพยานบุคคลที่สาม

ASTM A106 Gr.B ท่อครีบแบบฝังพร้อมครีบทองแดง CU-T2 ถูกนำมาใช้อย่างกว้างขวางใน:

• เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ (ACHE)
• โรงงานปิโตรเคมี
• โรงกลั่น
• โรงงานแปรรูปก๊าซธรรมชาติ
• สถานีไฟฟ้า
• ระบบระบายความร้อนของคอมเพรสเซอร์
• หน่วยทำความเย็นน้ำมัน
• เครื่องทำความเย็นกระบวนการ
• ระบบการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่
• อุปกรณ์ทำความเย็นอุตสาหกรรม HVAC

การผสมผสานระหว่างเหล็กกล้าคาร์บอน ASTM A106 Gr.B และครีบทองแดง CU-T2 ทำให้เกิดความสมดุลในอุดมคติระหว่างความแข็งแรงเชิงกลและประสิทธิภาพเชิงความร้อน ครีบทองแดงช่วยเพิ่มพื้นที่ผิวการถ่ายเทความร้อนภายนอกได้อย่างมาก ในขณะที่ยังคงความต้านทานความร้อนต่ำ ช่วยให้ประสิทธิภาพการระบายความร้อนสูงขึ้น และลดรอยเท้าของอุปกรณ์

สำหรับผู้ผลิตเครื่องทำความเย็นด้วยอากาศที่กำลังมองหาโซลูชันการถ่ายเทความร้อนที่เชื่อถือได้และคุ้มค่า ท่อครีบทองแดงแบบฝังยังคงเป็นหนึ่งในตัวเลือกที่มีประสิทธิภาพมากที่สุดในการเพิ่มประสิทธิภาพการระบายความร้อนให้สูงสุด ในขณะเดียวกันก็รับประกันความเสถียรในการปฏิบัติงานในระยะยาว
