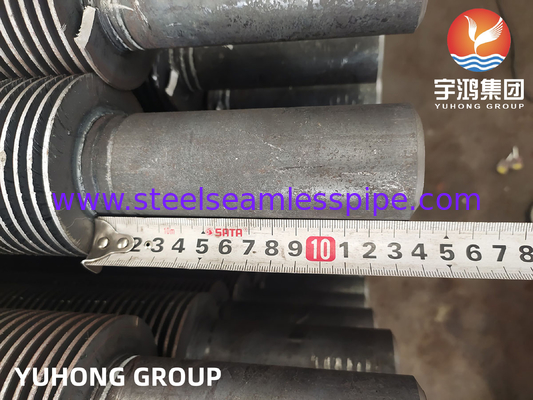

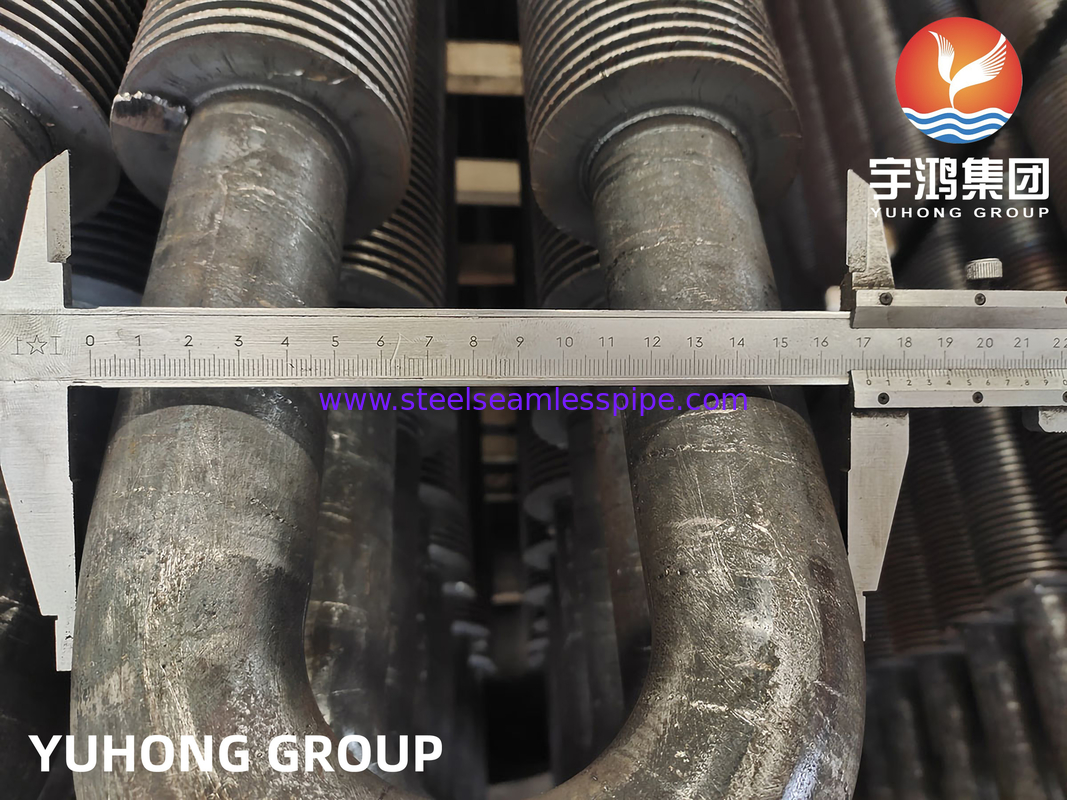

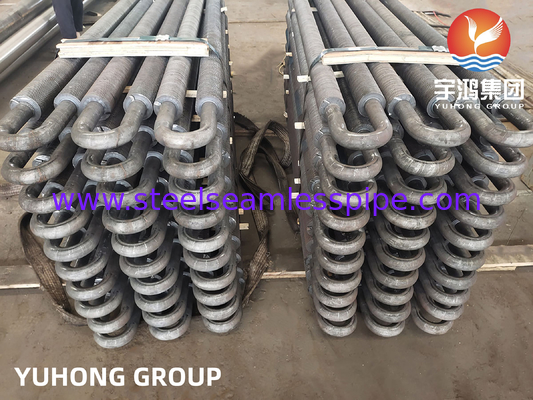

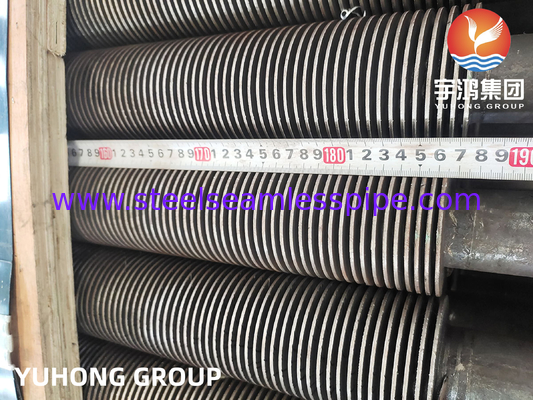

ความยาวที่กําหนดเอง U Bend Fin Tube ในเหล็กคาร์บอน กว้าง 16-219 มม สําหรับอุตสาหกรรม

ASTM SA210 Gr A1 ท่อครีบตามยาวพร้อมครีบเหล็กกล้าคาร์บอน




ท่อครีบตามยาวเป็นองค์ประกอบการถ่ายเทความร้อนประสิทธิภาพสูงชนิดหนึ่ง ซึ่งทำโดยการเชื่อมหรือขึ้นรูปครีบโลหะบางๆ อย่างใกล้ชิดตามแนวแกนบนพื้นผิวด้านนอกของท่อฐานโลหะ (เช่น เหล็ก ทองแดง อะลูมิเนียม) คุณค่าหลักอยู่ที่การขยายพื้นที่ถ่ายเทความร้อนภายนอกท่อหลายเท่าถึงหลายสิบเท่า (อัตราส่วนครีบสามารถเข้าถึง 5~20 เท่า)

การออกแบบโครงสร้างนี้แก้ปัญหาคอขวดด้านประสิทธิภาพของการแลกเปลี่ยนความร้อนระหว่างก๊าซ (เช่น อากาศ, ก๊าซไอเสีย) และของเหลวในท่อ (น้ำ, ไอน้ำ, สารทำความเย็น ฯลฯ) โดยเฉพาะ เนื่องจากสัมประสิทธิ์การถ่ายเทความร้อนต่ำมากในด้านก๊าซ มักจะกลายเป็นปัจจัยหลักในการต้านทานความร้อนของระบบ ครีบเจาะทะลุชั้นขอบเขตของก๊าซอย่างลึกซึ้งโดยการขยายพื้นผิวการถ่ายเทความร้อน และใช้ผลกระทบจากการรบกวนของขอบครีบต่อการไหลของอากาศเพื่อลดความต้านทานความร้อนในด้านก๊าซอย่างมีนัยสำคัญ เพื่อให้ประสิทธิภาพการถ่ายเทความร้อนโดยรวมเพิ่มขึ้น 2~10 เท่าเมื่อเทียบกับท่อเปล่า

การผลิตที่เชื่อถือได้คือกุญแจสำคัญในการบรรลุประสิทธิภาพ ซึ่งส่วนใหญ่ขึ้นอยู่กับกระบวนการต่างๆ เช่น การเชื่อมความต้านทานความถี่สูง การอัดขึ้นรูปในตัว (เช่น ท่ออลูมิเนียม) หรือการบัดกรี กระบวนการเหล่านี้ช่วยให้มั่นใจได้ว่าส่วนต่อประสานการเชื่อมต่อระหว่างครีบและท่อฐานมีการนำความร้อนสูง (ลดความต้านทานความร้อนจากการสัมผัส) และมีความแข็งแรงทางกลเพียงพอที่จะทนต่อความเครียดจากความร้อนและการสั่นสะเทือนภายใต้สภาพการทำงาน

เมื่อออกแบบท่อครีบตามยาว จำเป็นต้องปรับพารามิเตอร์ครีบอย่างละเอียด (ความสูง ความหนา ระยะห่าง) เพื่อสร้างสมดุลระหว่างการเพิ่มประสิทธิภาพการถ่ายเทความร้อนสูงสุดและการควบคุมความต้านทานการไหลของก๊าซ (แรงดันตก) ในเวลาเดียวกัน จำเป็นต้องคำนึงถึงทั้งการเลือกวัสดุและสภาพการทำงานพิเศษ เช่น การเลือกใช้วัสดุที่ทนต่อการกัดกร่อน (เช่น เหล็ก ND หรือสารเคลือบ) ในสภาพแวดล้อมที่เกิดการกัดกร่อนจากจุดน้ำค้างได้ง่าย เช่น ก๊าซไอเสียที่มีกำมะถัน โดยพิจารณาถึงความต้านทานต่อการเกิดเถ้าในก๊าซที่มีฝุ่น (เช่น การใช้ระยะห่างครีบที่ใหญ่ขึ้น) และรับประกันความน่าเชื่อถือของโครงสร้างภายใต้สภาวะการสั่นสะเทือน

จากประสิทธิภาพการเพิ่มประสิทธิภาพการถ่ายเทความร้อนด้านก๊าซและความกะทัดรัด ท่อครีบตามยาวจึงถูกนำมาใช้อย่างแพร่หลายในสถานการณ์ต่างๆ ที่มีการแลกเปลี่ยนความร้อนระหว่างก๊าซกับของเหลวเป็นหลัก และมีข้อกำหนดด้านพื้นที่หรือประสิทธิภาพสูง การใช้งานทั่วไป ได้แก่: อุปกรณ์กู้คืนความร้อนเหลือทิ้ง (ประหยัดพลังงาน, เครื่องอุ่นอากาศ) ในระบบหม้อไอน้ำ, เครื่องทำความเย็น/เครื่องทำความร้อนก๊าซกระบวนการในอุตสาหกรรมปิโตรเคมี, เครื่องระเหย/คอนเดนเซอร์ในระบบทำความเย็น และเครื่องทำความร้อนอากาศร้อนในอุปกรณ์อบแห้งอุตสาหกรรม เป็นเทคโนโลยีสำคัญในการบรรลุอุปกรณ์ขนาดกะทัดรัดและการใช้พลังงานอย่างมีประสิทธิภาพ

การประยุกต์ใช้งาน



พลังงานและไฟฟ้า

เครื่องประหยัดพลังงานหม้อไอน้ำ, เครื่องอุ่นอากาศ, หม้อไอน้ำความร้อนเหลือทิ้งกังหันก๊าซ

ปิโตรเคมี

เครื่องทำความร้อน/ทำความเย็นก๊าซกระบวนการ, คอนเดนเซอร์ผลิตภัณฑ์ปฏิกิริยา, การทำความเย็นน้ำมันหล่อลื่น

HVAC และการทำความเย็น

คอนเดนเซอร์แบบระเหย, คอยล์ระบายความร้อนอากาศ, ชุดกลางแจ้งปั๊มความร้อน

การกู้คืนความร้อนเหลือทิ้งในอุตสาหกรรม

อุปกรณ์อบแห้ง, เตาเผาเซรามิก, การใช้ประโยชน์จากความร้อนเหลือทิ้งจากก๊าซไอเสียเตาหลอมแก้ว

เครื่องจักรขนส่ง

อินเตอร์คูลเลอร์เครื่องยนต์ดีเซล, หม้อน้ำน้ำมันไฮดรอลิก
