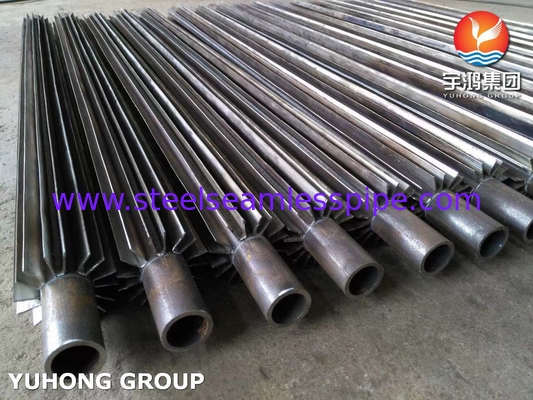

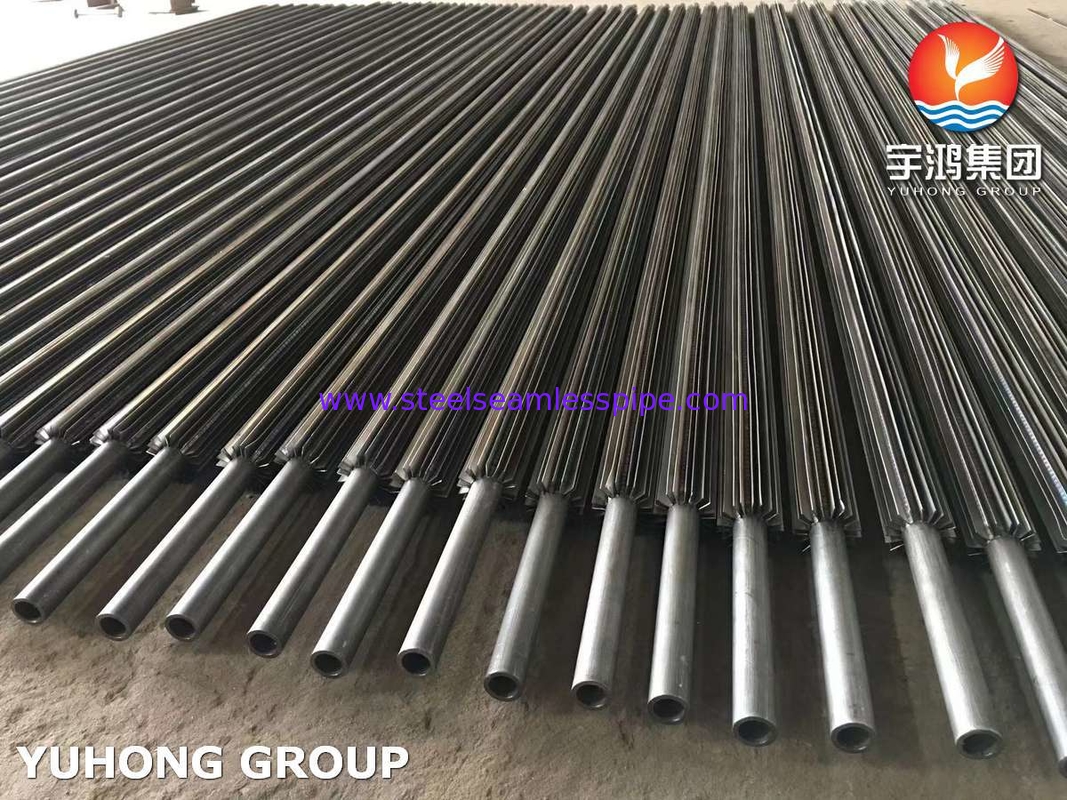

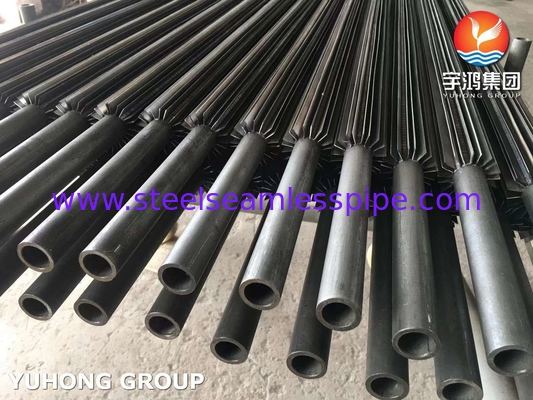

ASTM SA210 Gr A1 หลอดปลายยาวที่มีปลายเหล็กคาร์บอน
ท่อปีกยาวเป็นประเภทของอุปกรณ์ส่งความร้อนที่มีประสิทธิภาพสูงซึ่งถูกผลิตโดยการผสมผสานใกล้ชิดหรือเป็นองค์ประกอบของปีกบางโลหะตามทิศทางแกนบนผิวนอกของท่อฐานโลหะ (เช่นเหล็ก)ค่าหลักของมันอยู่ที่การขยายพื้นที่การถ่ายทอดความร้อนภายนอกท่อหลายเท่าถึงหลายสิบเท่า (อัตราส่วนปีกสามารถถึง 5 ~ 20 เท่า)
การออกแบบโครงสร้างนี้โดยเฉพาะเจาะจงแก้ปัญหาความประหยัดของการแลกเปลี่ยนความร้อนระหว่างก๊าซ (เช่นอากาศ, ก๊าซควัน) และของเหลวในท่อ (น้ํา, คัน, เครื่องเย็น, ฯลฯ)เนื่องจากสัดส่วนการถ่ายทอดความร้อนที่ต่ํามากในด้านก๊าซ, มันมักจะกลายเป็นปัจจัยหลักในการต่อต้านความร้อนของระบบ; ปีกเจาะชั้นชายแดนก๊าซลึกโดยขยายพื้นผิวการถ่ายทอดความร้อนและใช้ผลกระทบของการรบกวนของขอบปีกบนการไหลของอากาศเพื่อลดความต้านทานทางความร้อนในด้านก๊าซ, เพื่อให้ประสิทธิภาพการถ่ายทอดความร้อนโดยรวมสามารถเพิ่มขึ้น 2 ~ 10 ครั้งเมื่อเทียบกับท่อเปล่า
การผลิตที่น่าเชื่อถือเป็นกุญแจในการบรรลุผลงานของมัน ซึ่งมักจะพึ่งพากระบวนการ เช่น การปั่นความต้านทานความถี่สูง การดึงออกแบบบูรณาการ (เช่นท่ออลูมิเนียม) หรือการผสมเหล็ก These processes ensure that the connection interface between the fin and the base tube has high thermal conductivity (reducing contact thermal resistance) and sufficient mechanical strength to withstand thermal stress and vibration under working conditions.
เมื่อออกแบบท่อปีกยาว มันจําเป็นต้องปรับปรุงปริมาตรปีกให้ดีที่สุด (ความสูง ความหนาระยะห่าง) เพื่อหาสมดุลระหว่างการเพิ่มประสิทธิภาพการถ่ายทอดความร้อนและการควบคุมความต้านทานการไหลของก๊าซ (ความดันตก)ในขณะเดียวกัน มันจําเป็นต้องพิจารณาทั้งการเลือกวัสดุและสภาพการทํางานที่พิเศษเช่น การเลือกวัสดุที่ทนทานต่อการกัดกร่อน (เช่นเหล็ก ND หรือการเคลือบ) ในสภาพแวดล้อมที่มีความเสี่ยงต่อการกัดกร่อนจุดฝน เช่น ก๊าซควันที่มีซัลฟัว, การพิจารณาความทนทานต่อการลดฝุ่นในก๊าซที่มีฝุ่น (เช่นการใช้ระยะห่างปีกที่ใหญ่กว่า) และการรับรองความน่าเชื่อถือของโครงสร้างภายใต้สภาพสั่นสะเทือน
จากความดีเยี่ยมของการส่งความร้อนทางด้านก๊าซ และความจุท่อขนานมีปีกใช้อย่างแพร่หลายในกรณีที่หลาย ๆ สถานการณ์ที่ก้าวหน้าโดยการแลกเปลี่ยนความร้อนของก๊าซ-ของเหลวและมีพื้นที่หรือความต้องการประสิทธิภาพสูงการใช้งานทั่วไปประกอบด้วย: อุปกรณ์การฟื้นฟูความร้อนเสีย (ประหยัด, เครื่องทําความร้อนก่อนอากาศ) ในระบบเครื่องปั่น, เครื่องทําความเย็น/เครื่องทําความร้อนแก๊สกระบวนการในอุตสาหกรรมปิโตรเคมีอุปกรณ์ระเหย/ดันในระบบเย็นและเครื่องทําความร้อนด้วยอากาศร้อนในอุปกรณ์แห้งอุตสาหกรรม เป็นเทคโนโลยีสําคัญในการบรรลุอุปกรณ์ที่คอมพักทัดและการใช้พลังงานที่ประสิทธิภาพ
ความสัมพันธ์ระหว่างทิศทางปีกและการไหลของอากาศ
| ประเภท |
ทิศทางปีก |
ทิศทางการไหลของอากาศ |
อุปกรณ์กระบวนการกระบวนการ |
| หลอดปีกยาว |
ปีกเป็นขนานกับแกนท่อ |
การไหลของก๊าซขนานกับปีก |
กระแสอากาศไหลตามความยาวของปีก, ด้วยการรบกวนเล็ก ๆ น้อย ๆ |
| ท่อปีกแนวราบ |
ปีกตั้งขวางกับแกนท่อ (สไพร่/วงกลม) |
การไหลของก๊าซตั้งตรงกับปีก |
การไหลเวียนของอากาศถูกบังคับให้หมุน / สับสนโดยปีก, ส่งผลให้เกิดการสับสนอย่างแรง |
การเปรียบเทียบผลการถ่ายทอดความร้อนและความต้านทาน
| ลักษณะ |
ท่อปีกยาว |
ท่อปีกแนวราบ |
| พันธมิตรการถ่ายทอดความร้อน |
กลาง (การรบกวนการไหลของอากาศที่อ่อนแอ) |
สูงขึ้น (หมุนเวียนทําลายชั้นขอบ) |
| พื้นที่โอนความร้อน |
อัตราส่วนปีก 5 ~ 20 ครั้ง |
อัตราส่วนปีก 10 ~ 30 ครั้ง (สามารถสูงขึ้น) |
| ความต้านทานการไหลของอากาศ |
ล่าง (ช่องการไหลตรง) |
สูงขึ้นมาก (การบริโภคพลังงานหมุน) |
| การสะสมฝุ่น |
ดีมาก (ช่องทางตรงไม่ง่ายที่จะถูกปิดด้วยฝุ่น) |
ไม่ดี (ช่องลวดลมสามารถถูกฝุ่นปิดได้ง่าย) |
การใช้งาน
พลังงานและพลังงาน
เครื่องประหยัดหม้อ, เครื่องทําความร้อนก่อนอากาศ, เครื่องทําความร้อนจากอากาศ
ปิโตรเคมี
เครื่องทําความร้อน/ทําความเย็นแก๊สกระบวนการ เครื่องปรับปรุงผลิตภัณฑ์ปฏิกิริยา เครื่องทําความเย็นน้ํามันย่อย
HVAC & เครื่องเย็น
คอนเดนเซอร์ระเหย, สายโค้ลเครื่องเย็นอากาศ, หน่วยปั๊มความร้อนภายนอก
การฟื้นฟูความร้อนจากอุตสาหกรรม
อุปกรณ์การแห้ง อบเซรามิก อบละลายแก้ว การใช้งานความร้อนจากก๊าซควัน
เครื่องจักรยานขนส่ง
เครื่องเย็นระหว่างเครื่องยนต์ดีเซล เครื่องเรดียเตอร์น้ํามันไฮดรอลิก
