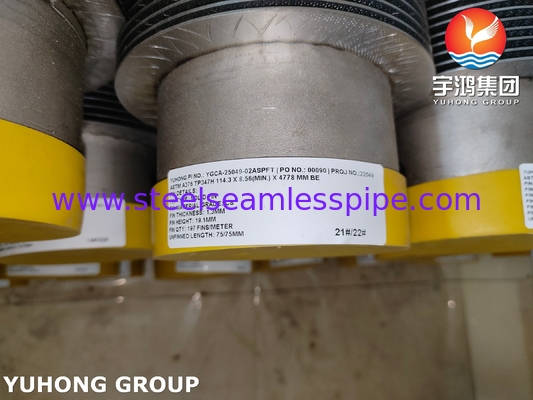

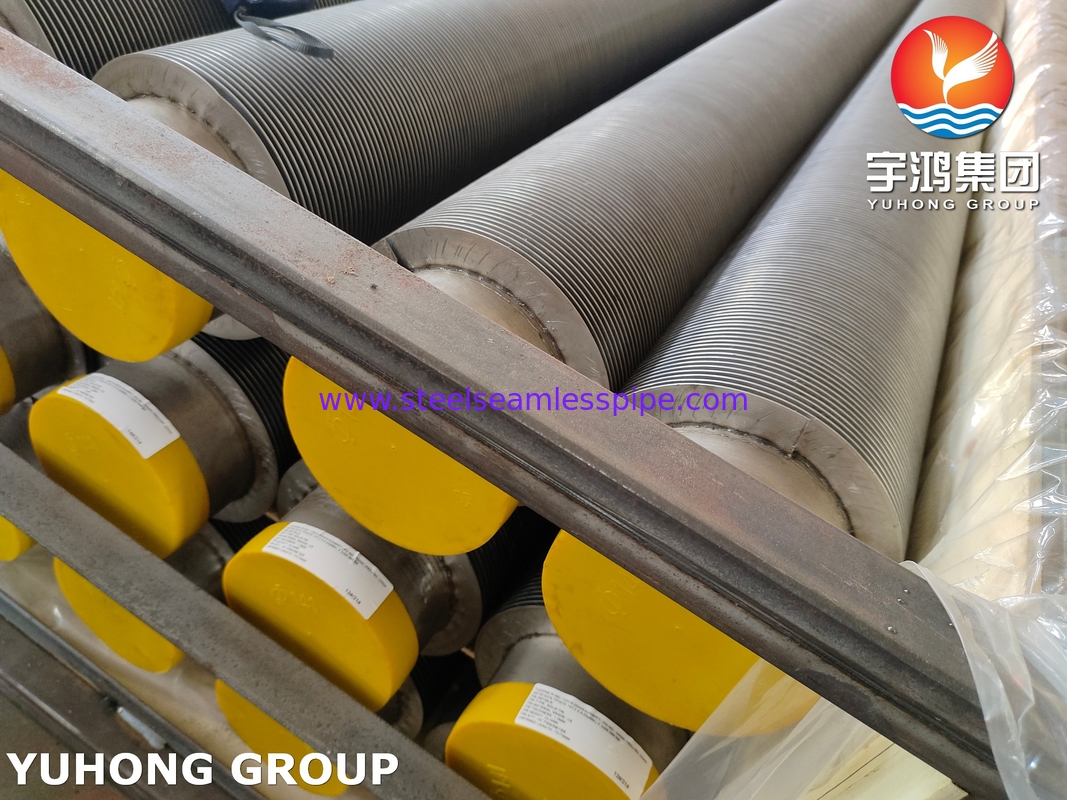

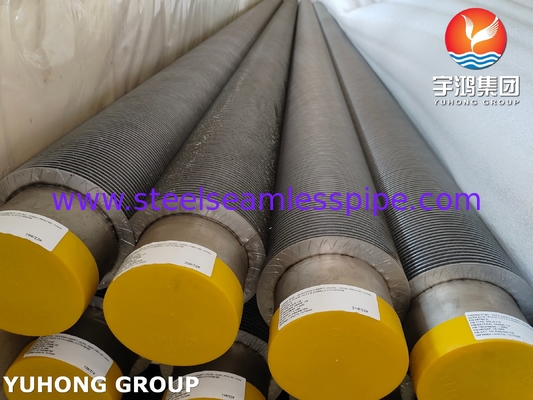

ASME A376 TP347H HFW Solid Fin Tube พร้อม CS Fin คืออะไร
วัสดุของท่อฐาน: ASTM SA376 TP347H:
ASTM SA376 TP347H เป็นเกรดสแตนเลสสตีลออสเทนนิติกที่เสถียร ซึ่งขึ้นชื่อในด้านความแข็งแรงที่อุณหภูมิสูงเป็นพิเศษและความทนทานต่อการกัดกร่อนแบบ intergranular ที่เหนือกว่า การเติมไนโอเบียม (องค์ประกอบที่ทำให้เสถียร) จะช่วยป้องกันการตกตะกอนของคาร์ไบด์ได้อย่างมีประสิทธิภาพในระหว่างการสัมผัสกับอุณหภูมิสูง
มีการนำไปใช้อย่างแพร่หลายในการใช้งานที่เกี่ยวข้องกับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนรุนแรงและการบริการที่อุณหภูมิสูง เช่น ในซุปเปอร์ฮีตเตอร์ เครื่องแลกเปลี่ยนความร้อน และภาชนะรับความดันภายในหม้อไอน้ำและอุตสาหกรรมปิโตรเคมี วัสดุนี้ยังคงคุณสมบัติทางกลที่ดีเยี่ยมและความต้านทานต่อการเกิดออกซิเดชันภายใต้การหมุนเวียนความร้อนอย่างต่อเนื่อง
HFW Solid Fin Tube คืออะไร
HFW Solid Fin Tube เป็นส่วนประกอบเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงที่ผลิตโดยการเชื่อมด้วยความถี่สูง ซึ่งเกี่ยวข้องกับการพันแถบโลหะรอบท่อฐานแบบเกลียวและยึดด้วยการเชื่อมโดยใช้กระแสไฟฟ้าความถี่สูง โดยไม่มีการเชื่อมแบบหลอมรวมและการยึดเกาะที่ปลอดภัย ด้วยครีบเกลียวแข็ง (เพิ่มพื้นที่ถ่ายเทความร้อน) และตัวเลือกวัสดุที่ยืดหยุ่น (ทนต่อการกัดกร่อนหรือทนต่ออุณหภูมิสูง) จึงมีความสามารถในการถ่ายเทความร้อนสูง ทนทาน และบางรุ่นสามารถทนได้ถึง 800°C นำไปใช้ในการผลิตกระแสไฟฟ้า ปิโตรเคมี HVAC ฯลฯ ผลิตขึ้นตามมาตรฐานสากล เช่น ASTM ทำหน้าที่เป็นส่วนประกอบที่ต้องการสำหรับการเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อนในอุตสาหกรรม
ประเภทของ Fin Tube และข้อมูลจำเพาะของวัสดุ:
การอ้างอิงขนาดสำหรับ Fin Tubes ประเภทต่างๆ
| ประเภท |
คำอธิบาย |
ท่อฐาน |
ข้อมูลจำเพาะของครีบ (มม.) |
| O.D. (มม.) |
ระยะพิทช์ของครีบ |
ความสูงของครีบ |

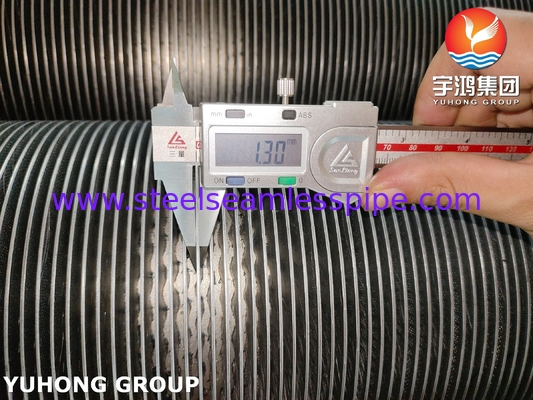

ความหนาของครีบ |
| ฝังตัว |
G-type fin tueb |
16-63 |
2.1-5 |
<17 |
~0.4 |
| อัดขึ้นรูป |
โลหะผสมโลหะเดี่ยว |
8-51 |
1.6-10 |
<17 |
0.2-0.4 |
| Low fin tube t-type fin tube |
10-38 |
0.6-2 |
<1.6 |
~0.3 |
| Bamboo tube corrugated tube |
16-51 |
8-30 |
<2.5 |
/ |
| พัน |
l/kl/ll type fin tube |
16-63 |
2.1-5 |
<17 |
~0.4 |
| String |
String fin tube |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| U-type |
U-type tube |
16-38 |
/ |
/ |
/ |
| เชื่อม |
HF-welding fin tube |
16-219 |
3-25 |
5-30 |
0.8-3 |
| H/HH type fin tube |
25-63 |
8-30 |
<200 |
1.5-3.5 |
| Studed fin tube |
25-219 |
8-30 |
5-35 |
φ5-20 |
องค์ประกอบทางเคมี(%)
|
องค์ประกอบทางเคมี A376 TP347H(%)
|
| ธาตุ |
C |
Si |
Cr |
Mn |
P |
Ni |
S |
| ช่วง |
0.04-0.10 |
≤0.75 |
17.00-20.00 |
≤2.00 |
≤ 0.030 |
9.00-13.00 |
≤0.030 |
คุณสมบัติทางกล
| คุณสมบัติทางกล A376 TP347H |
| ความต้านทานแรงดึง |
ความแข็งแรงของผลผลิต |
ความแข็ง |
การยืดตัว |
| 515MPa |
≥205MPa |
≤ 192HB |
≥35% |
วัสดุเทียบเท่าของTP347H
| UNS |
JIS G |
ISO |
ASTM |
ASME |
BS |
DIN |
| S34709 |
SUS 347H |
1.4550 |
A376 TP347H |
SA376 TP347H |
304S12 |
17175 12CrMo195 |
การใช้งานของ ASME A376 TP347H HFW Solid Fin Tube พร้อม CS Fin
1. ซุปเปอร์ฮีตเตอร์และรีฮีตเตอร์ในหม้อไอน้ำผลิตกระแสไฟฟ้าขั้นสูง
2. เครื่องทำความเย็นก๊าซกระบวนการและเครื่องแลกเปลี่ยนความร้อนในโรงงานแปรรูปปุ๋ยและสารเคมี
3. เครื่องอุ่นอากาศและประหยัดพลังงานในระบบกู้คืนความร้อนจากของเสีย
4. ชุดท่อครีบในหน่วยปฏิรูปตัวเร่งปฏิกิริยาและหน่วยไฮโดรโพรเซสซิ่ง
5. เครื่องกำเนิดไอน้ำกู้คืนความร้อน (HRSG) ในโรงไฟฟ้าแบบรวมกังหันก๊าซ
ข้อได้เปรียบในการแข่งขัน
1. ทนต่ออุณหภูมิและการกัดกร่อนได้ดีเยี่ยม: สแตนเลสสตีล TP347H ทนทานต่ออุณหภูมิสูงกว่า 650℃ ทนทานต่อการกัดกร่อนแบบ intergranular เหมาะสำหรับสถานการณ์ที่มีอุณหภูมิสูง เช่น หม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน
2. ประสิทธิภาพด้านต้นทุนการถ่ายเทความร้อนสูง: ครีบ CS ช่วยเพิ่มพื้นที่ถ่ายเทความร้อนเพื่อประสิทธิภาพที่ดีขึ้น โดยมีต้นทุนที่ต่ำกว่าครีบสแตนเลสเต็มรูปแบบ ทำให้เกิดความสมดุลระหว่างประสิทธิภาพและต้นทุน
3. กระบวนการ HFW ที่เชื่อถือได้และทนทาน: การเชื่อมด้วยความถี่สูงช่วยให้มั่นใจได้ถึงการยึดเกาะระหว่างท่อและครีบที่แน่นหนา ให้ความแข็งแรงสูง ความเสี่ยงในการรั่วไหลต่ำ และอายุการใช้งานที่ยาวนานขึ้น
4. การปรับตัวในการใช้งานที่หลากหลาย: ตอบสนองทั้งความต้องการในการทนต่อการกัดกร่อนและการถ่ายเทความร้อน เหมาะสำหรับอุตสาหกรรมพลังงาน/เคมี และลดต้นทุนการบำรุงรักษาในระยะยาว
