ประเภทการระเบิดอากาศ อุปกรณ์แลกเปลี่ยนความร้อนระยะราบที่เย็นด้วยอากาศ

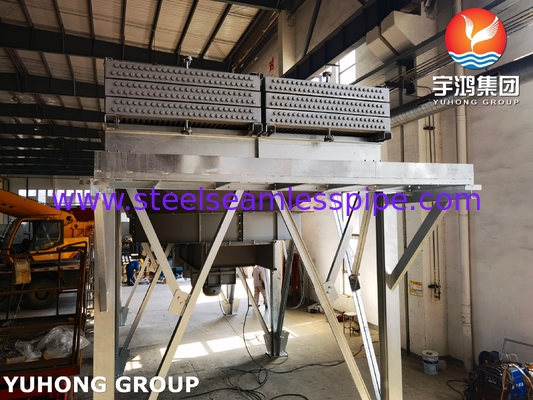

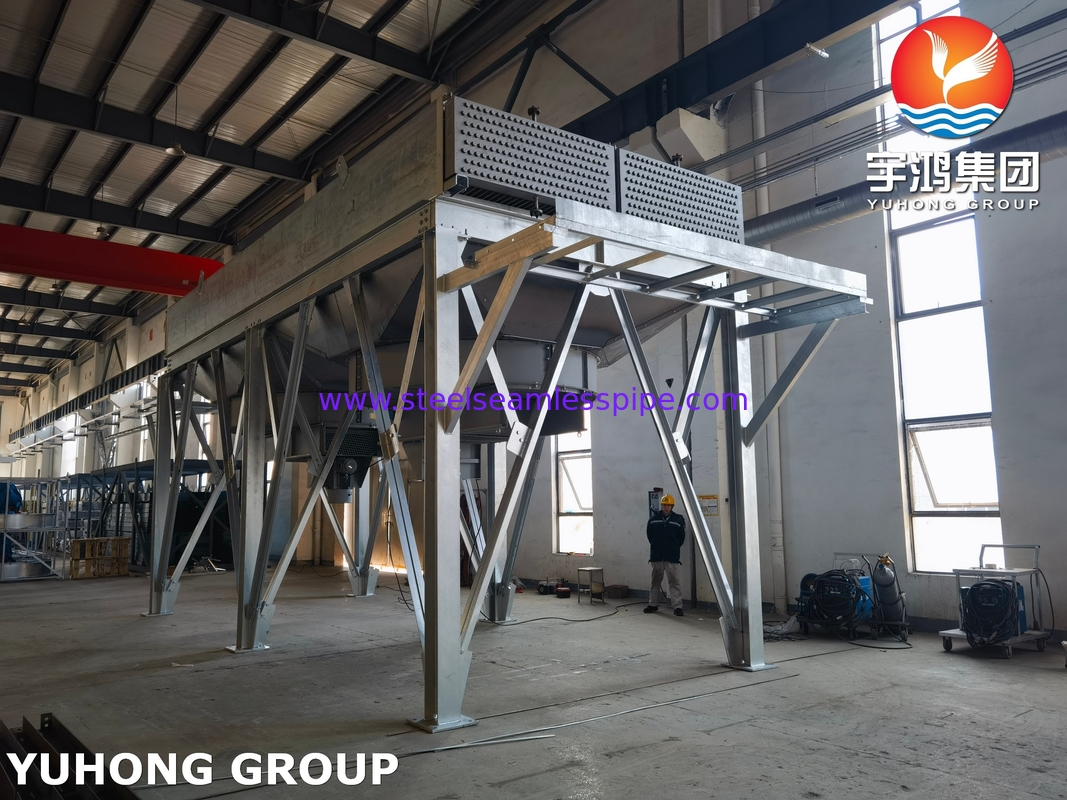

เครื่องแลกเปลี่ยนความร้อนแบบระบายอากาศแบบแนวราบ เครื่องแลกเปลี่ยนความร้อนแบบระบายอากาศแบบ G Fin Tube, API 661, ASME VIII Div.1, ISO 13706


Hเครื่องแลกเปลี่ยนความร้อนแบบระบายอากาศแนวราบ (ACHE)เป็นชนิดของเครื่องแลกเปลี่ยนความร้อนน้ํายากระบวนการร้อนไหลผ่านท่อแนวราบขณะที่อากาศรอบตัวถูกบังคับหรือนํามาผ่านสําหรับการทําความเย็นโรงแปรรูปน้ํามัน โรงงานปิโตรเคมี โรงไฟฟ้า และสถานที่แปรรูปก๊าซเนื่องจากประสิทธิภาพและการออกแบบที่ประหยัดพื้นที่



1คุณลักษณะสําคัญของ ACHEs แบบแนวราบ

A. การออกแบบและส่วนประกอบ

1. กล่องท่อ

   • หลอดแนวราบ(โดยทั่วไปมีปีกสําหรับการถ่ายทอดความร้อนที่ดีกว่า)

   • วัสดุสแตนเลสคาร์บอน สแตนเลสไร้ขัดเหล็ก สแตนเลสทองแดง-นิกเกิล ไทเทเนียม.

   • ปีก:อลูมิเนียม (ทั่วไปที่สุด) เหล็กไร้ขัดเหล็ก หรือเหล็กกระปุก.

2. แฟนและนักขับ

   • การดึงดูดแรง (พัดลมด้านล่างของพวง)หรือการผลักดันการออกแรง (พัดลมเหนือกระดูก).

   • ประเภทพัดลม:หมุนแกนหรือหลบศูนย์กลาง.

   • คนขับ:เครื่องยนต์ไฟฟ้า, เครื่องยนต์ควาย, หรือระบบไฮดรอลิก.

3. หัวหน้า & ช่อง

   • ประเภทพล็อก, แผ่นปกปิด, หรือหัวเครื่องหลากหลาย.

   • เครื่องฉีดออกแบบสําหรับการขยายความร้อน.

4. โครงสร้างสนับสนุน

   • กรอบเหล็กคาร์บอนมีเคลือบกันการกัดกร่อน

   • ออกแบบเพื่ออุตสาหะลมและความแรงแผ่นดินไหว(ตาม API 661)

B. การตั้งค่าการไหล

• การไหลของของเหลวกระบวนการ: ภายในท่อ (ผ่านเดียวหรือผ่านหลาย)

• การไหลของอากาศ: การไหลผ่านท่อปีก

2ข้อดีของ ACHEs แบบแนวราบ

✔ประสิทธิภาพพื้นที่✓ รูปแบบที่กระชับกระชับเมื่อเทียบกับการออกแบบแบบตั้ง
✔การกระจายอากาศที่ดีขึ้น✓ การเย็นแบบเรียบเนื่องจากการไหลของอากาศระดับราบ
✔การ บํารุง ง่าย✅ กล่องท่อสามารถถอดออกได้ง่ายเพื่อทําความสะอาด
✔การจัดวางแบบยืดหยุ่นสามารถติดตั้งได้บนรากท่อหรือระดับพื้นดิน
✔ประหยัดพลังงาน✅ แฟนที่ใช้ความเร็วแปรปรวน ช่วยให้การบริโภคพลังงานได้ดีที่สุด

3การใช้งานทั่วไป

• โรงแปรรูป: การเย็นไหลน้ํามันไฮโดรคาร์บอน (ตัวอย่างเช่น เครื่องปรับความหนาว)

• โรงไฟฟ้า: เครื่องช่วยทําความเย็นสําหรับน้ํามันย่อย, น้ํามันแปลง

• การแปรรูปก๊าซ: เครื่องปรับความหนาวสําหรับน้ํายาก๊าซธรรมชาติ (NGLs)

• โรงงานเคมี: เครื่องปฏิกิริยาเย็น สายสับปะ

4. การพิจารณาการออกแบบ (ความสอดคล้องกับ API 661)

A. ผลประกอบการทางความร้อน

• อุณหภูมิแวดล้อมแบบออกแบบ: ปกติ38°C (100°F).

• อุณหภูมิการเข้าใกล้: ความแตกต่างระหว่างอุณหภูมิกระบวนการออกและอากาศรอบตัว (ปกติ10 ∼ 20 °C)

B. การออกแบบเครื่องกล

• อุตสาหะลม: ต้องทนความเร็ว 160 กม./ชม.พัดลม

• การออกแบบระบบแผ่นดินไหว: ตามรหัสท้องถิ่น (เช่น ASCE 7)

• เงินอนุญาตการเกรี้ยว: ขั้นต่ํา1.5 มม (1/16 นิ้ว).

C. การควบคุมการสั่นสะเทือนและเสียง

• การวิเคราะห์ความถี่ตามธรรมชาติเพื่อหลีกเลี่ยงเสียงสะท้อน

• กล่องเสียงหากความดังเกิน85 dB ((A).

5. การบํารุงรักษาและแก้ปัญหา

6การเปรียบเทียบ: ทิศทางตรง VS สูง ACHE

สรุป

เครื่องแลกเปลี่ยนความร้อนแบบระบายอากาศระบายอากาศแบบแนวราบมีความยืดหยุ่น มีประสิทธิภาพ และบํารุงรักษาง่าย ทําให้มันเหมาะสมสําหรับโรงชําระน้ํามัน โรงไฟฟ้า และการแปรรูปก๊าซISO 13706และ ASME BPVC
