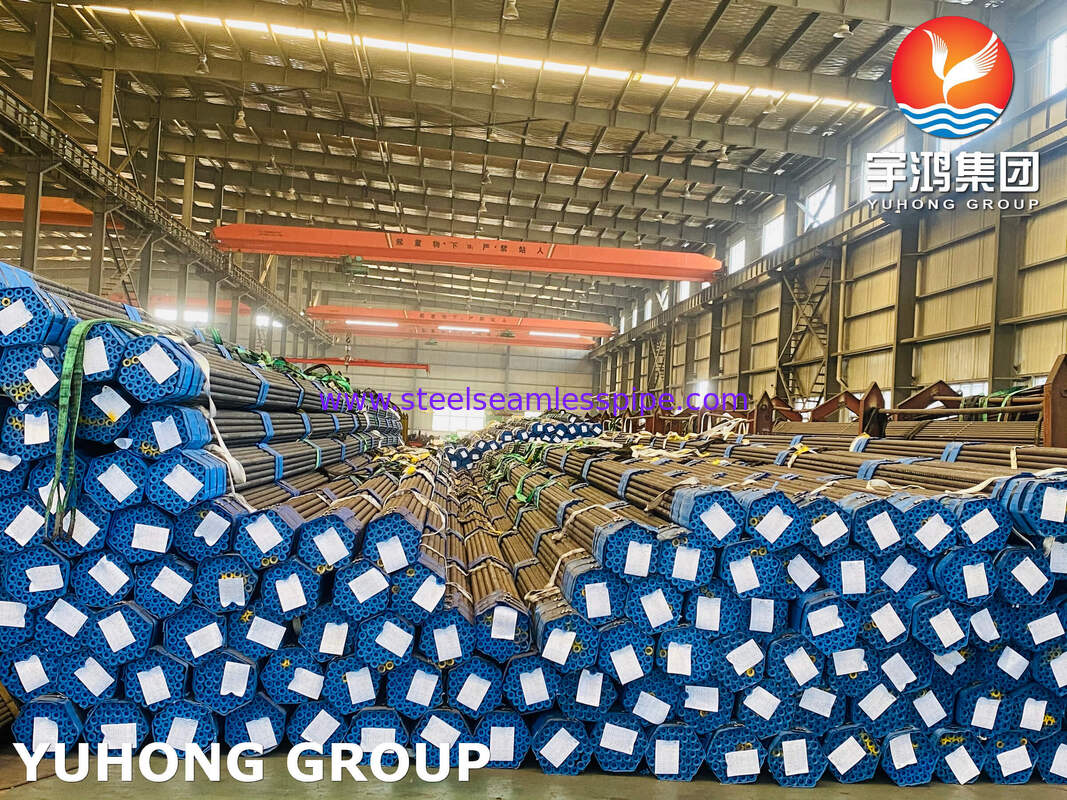

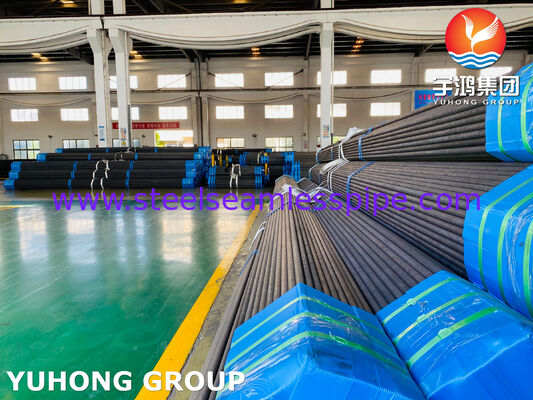

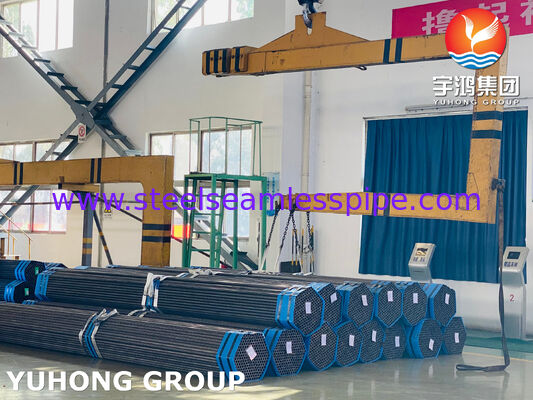

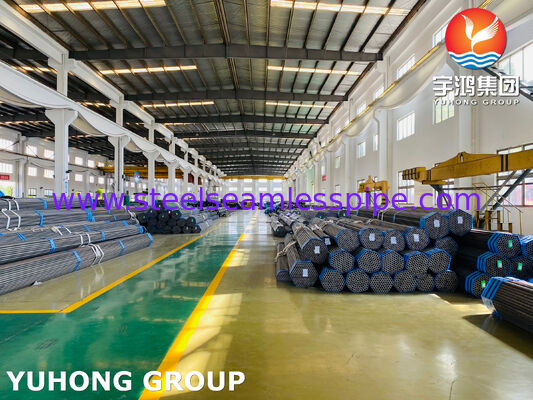

ท่อเหล็กไร้ตะเข็บ 12Cr1MoVG (12Kh1MF) TU 14-3R-55-2001, GB/T 5310 สำหรับหม้อไอน้ำแรงดันสูงและท่อแลกเปลี่ยนความร้อน
Yuhong Group Co., Ltd.เชี่ยวชาญในการผลิตชุดอุปกรณ์แลกเปลี่ยนความร้อน รวมถึงท่อส่ง, ท่อรูปตัวยู, ท่อข้อศอก, แผ่นท่อ, ตัวแบ่งและหัวฉีด ในกลุ่มผลิตภัณฑ์วัสดุของเราคือท่อเหล็กไร้ตะเข็บที่ทำจากเหล็กกล้าไร้ตะเข็บ 12Cr1MoVG (เทียบเท่ารัสเซีย - 12Kh1MF) ผลิตตามมาตรฐานสองมาตรฐาน: TU 14-3R-55-2001 และ GB/T 5310-2023 ผลิตภัณฑ์นี้มีไว้สำหรับใช้งานภายใต้สภาวะอุณหภูมิและความดันสูง และใช้ในการก่อสร้าง, การปรับปรุง และการซ่อมแซมโรงไฟฟ้า, เครื่องทำความร้อนยิ่งยวด และท่อส่งแรงดันสูง
คำอธิบายผลิตภัณฑ์
GB/T 5310-2023 คือมาตรฐานของสาธารณรัฐประชาชนจีน ซึ่งควบคุมท่อเหล็กไร้ตะเข็บสำหรับหม้อไอน้ำแรงดันสูง, มีผลบังคับใช้ตั้งแต่วันที่ 1 เมษายน 2024
เกรดเหล็ก 12Cr1MoVG คือเหล็กกล้าทนความร้อนต่ำผสมโครเมียม โมลิบดีนัม และวาเนเดียม ด้วยการผสมธาตุจุลภาค ทำให้วัสดุมีโครงสร้างเฟอร์ไรต์-เพิร์ลไลต์ที่เสถียร ซึ่งรับประกันความแข็งแรงที่ยาวนาน (ขีดจำกัดความแข็งแรงที่ 580°C คือไม่น้อยกว่า 75 MPa เป็นเวลา 100,000 ชั่วโมง) และความทนทานต่อการคืบที่ 580–600°C ในอากาศ การเสริมคาร์ไบด์ที่เกิดจากวาเนเดียม ช่วยชะลอการเกิดการรวมตัวของเฟสคาร์ไบด์ในระหว่างการใช้งาน ซึ่งช่วยเพิ่มความต้านทานต่อการคืบ
ตัวอักษร 'G' ในการทำเครื่องหมายบ่งบอกถึงการจัดอยู่ในกลุ่มวัสดุที่ใช้ในการผลิตส่วนประกอบหม้อไอน้ำที่ทำงานภายใต้แรงดัน การทำเครื่องหมายนี้สอดคล้องกับมาตรฐานจีน รวมถึง GB/T 5310 และเกี่ยวข้องกับการถอดรหัสภาษาจีน (guǒlù guǎn, จีน: 锅炉管) - 'ท่อหม้อไอน้ำ'
การวิเคราะห์เปรียบเทียบ
องค์ประกอบทางเคมี, สัดส่วนมวล, %
| ธาตุ |
12Kh1MF (TU 14-3R-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| คาร์บอน (C) | 0.10 – 0.15 | 0.08 – 0.15 |
| ซิลิคอน (Si) | 0.17 – 0.37 | 0.17 – 0.37 |
| แมงกานีส (Mn) | 0.40 – 0.70 | 0.40 – 0.70 |
| โครเมียม (Cr) | 0.90 – 1.20 | 0.90 – 1.20 |
| โมลิบดีนัม (Mo) | 0.25 – 0.35 | 0.25 – 0.35 |
| วาเนเดียม (V) | 0.15 – 0.30 | 0.15 – 0.30 |
| ฟอสฟอรัส (P) | ≤ 0.025 | ≤ 0.025 |
| กำมะถัน (S) | ≤ 0.025 | ≤ 0.010 |
| นิกเกิล (Ni) | ≤ 0.25 | — |
| ทองแดง (Cu) | ≤ 0.20 | — |
ข้อสรุปที่สำคัญ: องค์ประกอบทางเคมีของเหล็กกล้า 12Cr1MoVG และ 12Kh1MF นั้นเหมือนกันในทางปฏิบัติ ความแตกต่างที่สำคัญคือปริมาณกำมะถัน: GB/T 5310-2023 กำหนดข้อกำหนดที่เข้มงวดกว่า (S ≤ 0.010% เทียบกับ S ≤ 0.025% ตาม TU) ซึ่งรับประกันความบริสุทธิ์ของโลหะที่สูงขึ้นในส่วนของสารประกอบซัลไฟด์ และปรับปรุงความสามารถในการเชื่อม ในขณะเดียวกัน แม้ว่าจะไม่มีข้อจำกัดโดยตรงสำหรับนิกเกิลและทองแดงใน GB/T 5310 แต่เทคโนโลยีการหลอมและการแปรรูปนอกเตาในโรงงานจีนสมัยใหม่ช่วยให้สามารถรักษาปริมาณของสารเหล่านี้ได้อย่างเสถียรที่ระดับ ≤ 0.15% ซึ่งสอดคล้องกับข้อกำหนดของ TU 14-3R-55-2001
คุณสมบัติทางกล
สำหรับ GB/T 5310-2023 12Cr1MoV:
:(Rm)สำหรับตัวอย่างตามยาว 470 - 640 MPa
:(ReL หรือ R0.2):ไม่น้อยกว่า 255 MPaสำหรับตัวอย่างตามยาว(A)
:ไม่น้อยกว่า 21% (สำหรับตัวอย่างตามยาว), 19% (สำหรับตัวอย่างตามขวาง)ความแข็ง: ใน TU 14-3R-55-2001 ความแข็งของเหล็กกล้า 12Kh1MF ไม่ได้ถูกกำหนดมาตรฐาน
:ไม่น้อยกว่า 40 J (สำหรับตัวอย่างตามยาว), 27 J (สำหรับตัวอย่างตามขวาง)ความแข็ง: ใน TU 14-3R-55-2001 ความแข็งของเหล็กกล้า 12Kh1MF ไม่ได้ถูกกำหนดมาตรฐาน
หมายเหตุ:ขีดจำกัดความแข็งแรง
(σв)
: 441 - 637 MPaสำหรับตัวอย่างตามยาว(σ0.2)
:ไม่น้อยกว่า 274สำหรับตัวอย่างตามยาว(δ5)
:ไม่น้อยกว่า 21% (สำหรับตัวอย่างตามยาว), 19% (สำหรับตัวอย่างตามขวาง)ความแข็ง: ใน TU 14-3R-55-2001 ความแข็งของเหล็กกล้า 12Kh1MF ไม่ได้ถูกกำหนดมาตรฐาน
:ไม่น้อยกว่า 59 J/cm²(สำหรับตัวอย่างตามยาว), 49 J/cm²(สำหรับตัวอย่างตามขวาง)ความแข็ง: ใน TU 14-3R-55-2001 ความแข็งของเหล็กกล้า 12Kh1MF ไม่ได้ถูกกำหนดมาตรฐาน
หมายเหตุ:Rв = σв = Fmax / A0 ; R0.2 = σ0.2 ; A = δ5 = (L1 − L0) / L0 * 100 % ;
ค่า KV2 และ KCU ไม่สามารถคำนวณได้ตามสูตรทั่วไป: การทดสอบจะดำเนินการกับตัวอย่างที่แตกต่างกัน ดังนั้นจึงจำเป็นต้องเปรียบเทียบค่าแยกกัน
- ขอบเขตการใช้งาน
- ท่อ 12Cr1MoV (12Kh1MF) ถูกนำไปใช้ในอุตสาหกรรมและหน่วยงานดังต่อไปนี้:
พลังงานไฟฟ้า
: เครื่องทำความร้อนยิ่งยวด, เครื่องทำความร้อนยิ่งยวดระหว่างชั้น, เครื่องประหยัด, เครื่องรวบรวม และท่อส่งไอน้ำหลักของหม้อไอน้ำแรงดันสูงและแรงดันยิ่งยวด
- อุตสาหกรรมปิโตรเคมี: ท่อเตาอบ, ท่อส่งอุณหภูมิสูง, เครื่องแลกเปลี่ยนความร้อน
- อุตสาหกรรมหม้อไอน้ำ: ท่อแรงดันสูงและชุดอุปกรณ์ที่เกี่ยวข้อง
- อุปกรณ์สำหรับการผลิตผลิตภัณฑ์ที่สะดวกและไม่ต้องการการแปรรูปเพิ่มเติม: ท่อแรงดันสูงและสื่ออุณหภูมิสูง
- ช่วงอุณหภูมิการทำงาน - ตั้งแต่ 450 ถึง 580°C เหล็กกล้า 12Cr1MoV แสดงให้เห็นถึงโครงสร้างที่เสถียรและความต้านทานต่อการคืบในช่วงอุณหภูมินี้คำถามที่พบบ่อย (FAQ)
คำถาม: อุณหภูมิการใช้งานสูงสุดสำหรับท่อ 12Cr1MoV คือเท่าใด?
อุณหภูมิผนังสูงสุดที่แนะนำคือ 580°C การใช้งานชั่วคราวที่เกินกว่านี้สามารถทำได้ แต่การทำงานเป็นเวลานานเกินขีดจำกัดนี้จะเร่งการคืบและลดอายุการใช้งาน
คำถาม: จำเป็นต้องมีการอบอ่อนหลังการเชื่อมหรือไม่?
ใช่ หลังจากการเชื่อม จำเป็นต้องมีการอบอ่อนที่ 720–760°C เพื่อขจัดความเค้นจากการเชื่อม การควบคุมอัตราการเย็นตัวในช่วง 400–500°C เป็นสิ่งสำคัญอย่างยิ่งในการป้องกันความเปราะจากการอบอ่อน
คำถาม: คุณมีใบรับรองประเภทใดบ้าง?
เราจัดหาท่อตาม TU 14-3R-55-2001 และ GB/T 5310-2023 ตามคำขอของลูกค้า เราจะจัดหาใบรับรอง 3.1 ตาม EN 10204 นอกจากนี้ เรายอมรับการตรวจสอบโดยบุคคลที่สามพร้อมการออกใบรับรอง 3.2 ซึ่งสามารถจัดเตรียมได้ตามคำขอของคุณ
