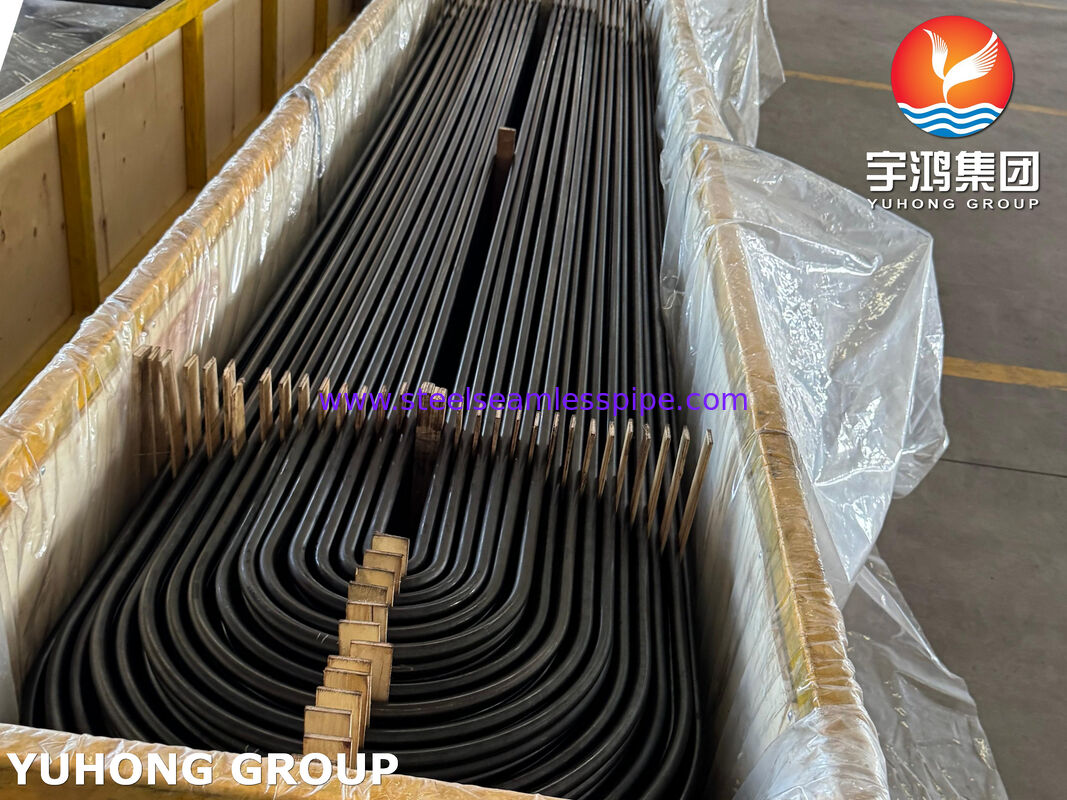

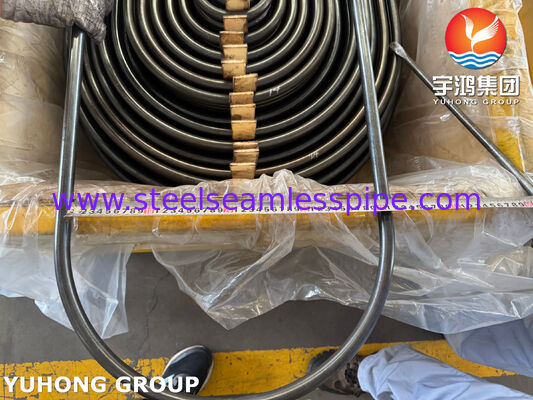

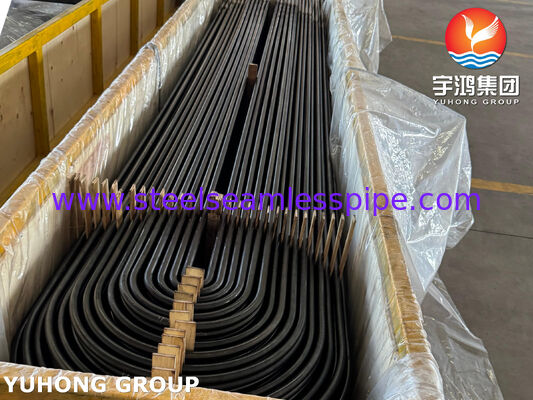

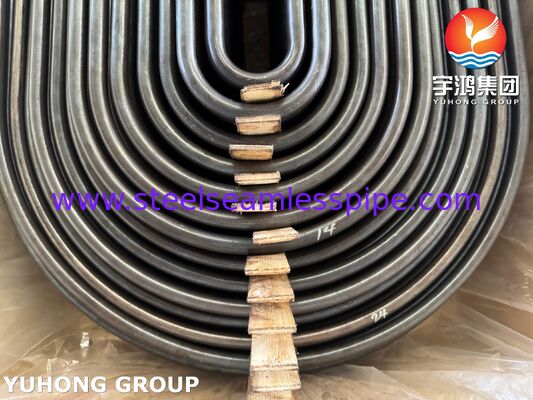

ท่อเหล็กคาร์บอนไร้ตะเข็บรูปตัวยู ASTM A179 ASME SA179 สำหรับเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์

ภาพรวมผลิตภัณฑ์

ท่อเหล็กคาร์บอนไร้ตะเข็บรูปตัวยู ASTM A179 / ASME SA179 ผลิตจากท่อเหล็กคาร์บอนต่ำไร้ตะเข็บ และผ่านกระบวนการดัดเป็นรูปตัวยูอย่างแม่นยำสำหรับการใช้งานในเครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ

การกำหนดค่าท่อรูปตัวยูช่วยให้สามารถชดเชยการขยายตัวทางความร้อนภายในชุดท่อของเครื่องแลกเปลี่ยนความร้อน ทำให้มีการใช้งานอย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อนแบบท่อรูปตัวยู คอนเดนเซอร์ และเครื่องทำน้ำป้อนหม้อไอน้ำ

ผลิตตามข้อกำหนด ASTM A179 / ASME SA179 ท่อเหล่านี้ผลิตขึ้นด้วยองค์ประกอบทางเคมีที่ควบคุม คุณสมบัติทางกล ความคลาดเคลื่อนของมิติ และสภาพพื้นผิว

วัสดุและมาตรฐาน

ท่อเหล็กคาร์บอนต่ำไร้ตะเข็บรูปตัวยู A179

มาตรฐาน: ASTM A179 / ASME SA179
เกรดวัสดุ: A179
ประเภทวัสดุ: เหล็กคาร์บอนต่ำ
ประเภทท่อ: ท่อไร้ตะเข็บรูปตัวยู
กระบวนการผลิต: ท่อไร้ตะเข็บดึงเย็น + การดัดรูปตัวยู

ASTM A179 กำหนดท่อเหล็กคาร์บอนต่ำไร้ตะเข็บดึงเย็นที่ใช้สำหรับเครื่องแลกเปลี่ยนความร้อนแบบท่อ คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน

กระบวนการผลิต

การผลิตท่อไร้ตะเข็บ

แท่งเหล็กคาร์บอนดิบถูกนำมาผลิตเป็นท่อไร้ตะเข็บผ่านกระบวนการผลิตที่ควบคุม

การดึงเย็น

การดึงเย็นถูกนำมาใช้เพื่อให้ได้:

• เส้นผ่านศูนย์กลางภายนอกที่ควบคุมได้
• ความหนาผนังที่แม่นยำ
• คุณภาพพื้นผิวที่ดีขึ้น

กระบวนการดัดรูปตัวยู

ท่อไร้ตะเข็บตรงจะถูกดัดเป็นรูปตัวยูตามข้อกำหนดการออกแบบของเครื่องแลกเปลี่ยนความร้อน

พารามิเตอร์หลัก ได้แก่:

• รัศมีการดัดท่อ
• ความยาวตรง
• เส้นผ่านศูนย์กลางการดัดรูปตัวยู
• ความยาวขา

การอบชุบและการตรวจสอบ

หลังจากการดัด ท่อจะผ่านกระบวนการที่จำเป็น ได้แก่:

• การคลายความเค้น (เมื่อระบุ)
• การทำความสะอาด
• การตรวจสอบมิติ
• การทดสอบแบบไม่ทำลาย

คุณสมบัติทางเทคนิค

โครงสร้างท่อไร้ตะเข็บ

โครงสร้างไร้ตะเข็บให้รูปทรงท่อที่สม่ำเสมอโดยไม่มีรอยเชื่อมตามยาว

การออกแบบท่อรูปตัวยู

การกำหนดค่ารูปตัวยูช่วยให้สามารถติดตั้งชุดท่อในเครื่องแลกเปลี่ยนความร้อนที่ต้องการรองรับการขยายตัวทางความร้อน

การดัดแบบกำหนดเอง

ท่อรูปตัวยูสามารถผลิตได้ตาม:

• แบบเครื่องแลกเปลี่ยนความร้อน
• ข้อกำหนด TEMA
• ข้อกำหนดของลูกค้า

ข้อมูลจำเพาะผลิตภัณฑ์

ขนาดที่มีจำหน่าย

การใช้งาน

เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ

ท่อรูปตัวยู ASTM A179 ใช้กันทั่วไปใน:

• เครื่องแลกเปลี่ยนความร้อนแบบท่อรูปตัวยู
• เครื่องแลกเปลี่ยนความร้อนกระบวนการ
• อุปกรณ์ทำความเย็นอุตสาหกรรม

อุปกรณ์คอนเดนเซอร์

การใช้งานรวมถึง:

• คอนเดนเซอร์โรงไฟฟ้า
• คอนเดนเซอร์พื้นผิว
• ระบบทำความเย็น

อุปกรณ์หม้อไอน้ำ

ใช้ใน:

• เครื่องทำน้ำป้อนหม้อไอน้ำ
• อุปกรณ์ผลิตไฟฟ้าพลังความร้อน
• ระบบกู้คืนความร้อน

โรงกลั่นน้ำมันและโรงงานเคมี

เหมาะสำหรับ:

• เครื่องแลกเปลี่ยนความร้อนโรงกลั่น
• อุปกรณ์แปรรูปเคมี
• ระบบระบายความร้อนอุตสาหกรรม

การควบคุมคุณภาพและการตรวจสอบ

ขั้นตอนการตรวจสอบอาจรวมถึง:

การทดสอบวัสดุ

• การวิเคราะห์องค์ประกอบทางเคมี
• การทดสอบคุณสมบัติทางกล

การตรวจสอบมิติ

• การวัดเส้นผ่านศูนย์กลางภายนอก
• การตรวจสอบความหนาผนัง
• การตรวจสอบความยาวท่อ
• การตรวจสอบรัศมีการดัด

การทดสอบแบบไม่ทำลาย

• การทดสอบกระแสไหลวน (ET)
• การทดสอบด้วยคลื่นเสียงความถี่สูง (UT)
• การทดสอบแรงดันน้ำ

ข้อกำหนดการตรวจสอบสามารถปรับเปลี่ยนได้ตามข้อกำหนดของโครงการ

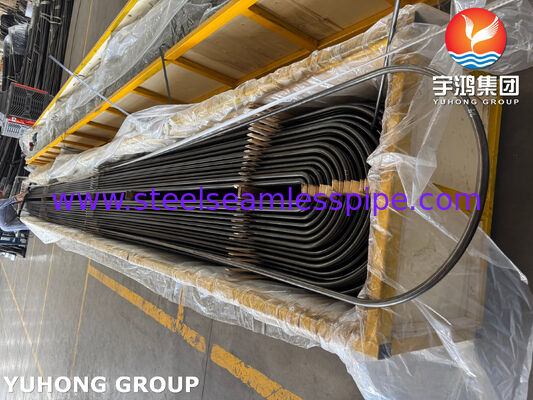

บรรจุภัณฑ์

ท่อรูปตัวยู ASTM A179 / ASME SA179 จะถูกบรรจุตามข้อกำหนดการขนส่งเพื่อการส่งออก

วิธีการบรรจุภัณฑ์:

• ชุดท่อ
• ห่อป้องกัน
• กล่องไม้
• บรรจุภัณฑ์โครงเหล็ก

การทำเครื่องหมายท่ออาจรวมถึง:

• การระบุมาตรฐาน
• เกรดวัสดุ
• ข้อมูลขนาด
• หมายเลขความร้อน
