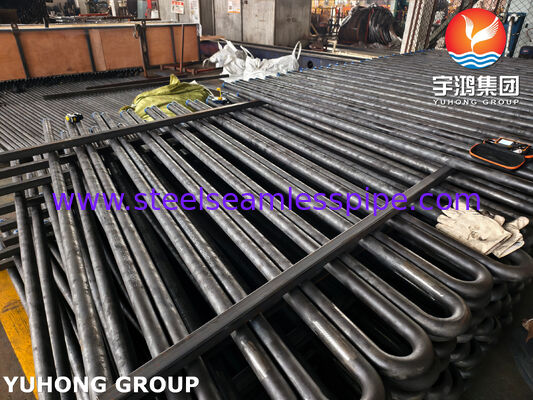

EN10216-2 P235GH TC1 ท่อ J แบบไร้รอยและท่อบิด U สําหรับไบเลอร์แลกเปลี่ยนความร้อน

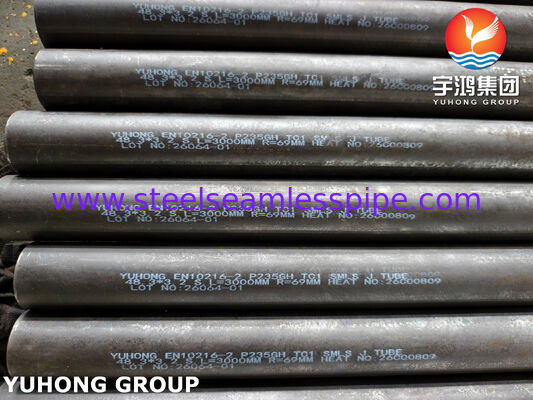

EN10216-2 P235GH TC1 Seamless J-Tube เป็นท่อเหล็กที่ไม่มีรอยผลิตตามมาตรฐานยุโรป EN 10216-2, ผลิตจากวัสดุ P235GH,ที่มีประเภทการทดสอบTC1,และเป็นรูปร่าง "J" ((ท่อโค้งที่มีขาหนึ่งยาวกว่าขาอื่นคล้ายกับท่อ U แต่ปลายตรงไม่เท่ากัน)
EN 10216-2มาตรฐานยุโรปสําหรับท่อเหล็กที่ไม่มีรอยสําหรับความดันในอุณหภูมิสูง
P235GH วัสดุประเภทเหล็กไม่สกัดเหล็กทนความร้อนสําหรับอุปกรณ์ความดัน"P"=ความดัน"235"=ความแข็งความแรงขั้นต่ํา 235 MPa ในอุณหภูมิห้อง"GH" = เหมาะสําหรับการใช้งานในอุณหภูมิสูง ((ถึง ~ 400 °C).
TC1การทดสอบประเภท 1 ภาวะพื้นฐานของความต้องการการทดสอบที่ไม่ทําลายและเครื่องจักร ((ตัวอย่างเช่น การทดสอบความยืดหยุ่น,การผ่อนผัน,การบิด และการตรวจสอบแบบไฮดรอสตติกหรือฉายเสียงต่อชุด)

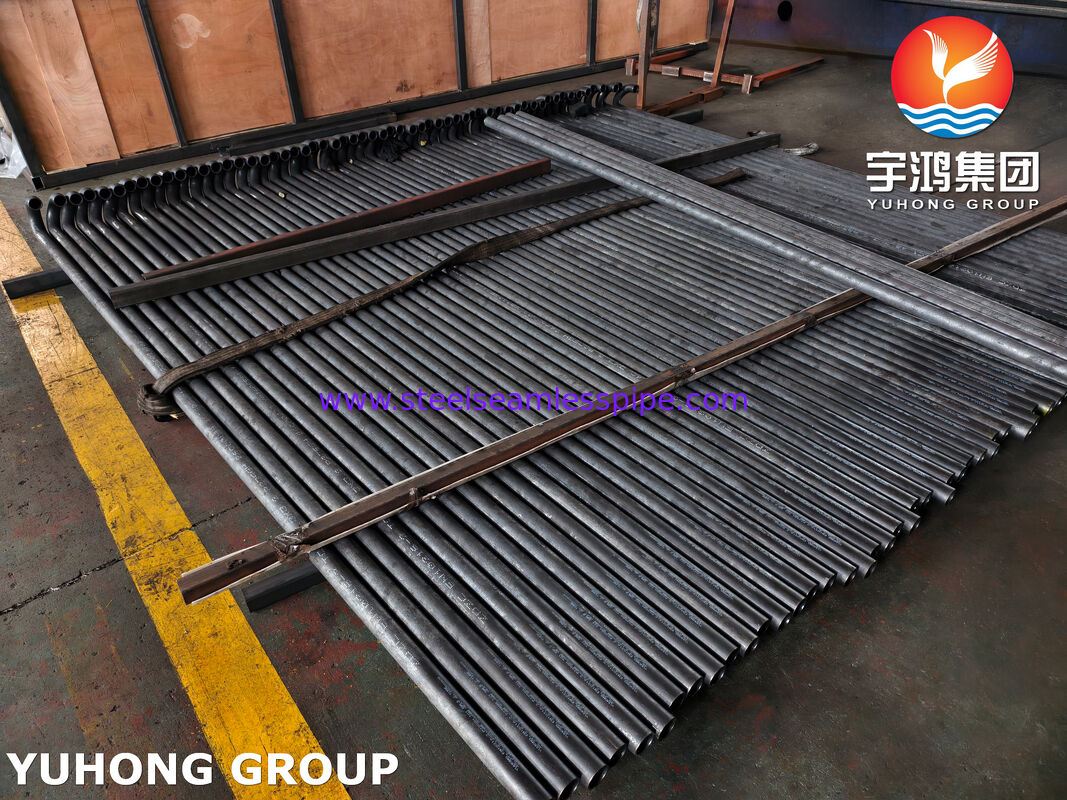

J-Tube การตั้งรูปร่างท่อโค้งในรูปร่างของ "J" โดยปลายตรงหนึ่งยาวกว่าอีกปลาย
การใช้งานหลัก
หลอดประเภทนี้ถูกออกแบบโดยเฉพาะสําหรับอุณหภูมิสูงและแรงดันสูง การใช้หลักของมันประกอบด้วย:
-เครื่องปั่นควาย เช่น แผ่นผนังน้ํา เครื่องประหยัด และท่อควายความดันต่ํา
-เครื่องแลกเปลี่ยนความร้อน กลมท่อสําหรับเครื่องปรับความร้อน เครื่องทําน้ําร้อนและระบบปรับความเย็น
-ภาชนะความดัน องค์ประกอบในอุปกรณ์เคมี, ปิโตรเคมี และอุตสาหกรรมความดัน
- ระบบท่อท่อ ภาวะการขนส่งน้ําร้อน คัน หรือของเหลวที่มีอุณหภูมิสูงในโรงไฟฟ้าและอุปกรณ์อุตสาหกรรม
ข้อดีสําคัญ
เมื่อเทียบกับท่อเหล็กคาร์บอนทั่วไป EN10216-2 P235GH TC1 ท่อ J-tube ไม่มีรอยมีข้อดีดังนี้
ผลงานที่ดีเยี่ยมในอุณหภูมิสูง รักษาความแข็งแกร่งทางกลที่ดีและความต้านทานการคลานที่อุณหภูมิการทํางานถึง ~ 400 °C
ความสามารถในการรับความดันที่น่าเชื่อถือ ความแข็งแรงในการออกของ 235 MPa และความแข็งแรงที่ดีตอบสนองความต้องการของอุปกรณ์ความดันที่ต้องการ
ความสามารถในการปั่นและการทํางานที่ดี คาร์บอนต่ําเท่ากันทําให้มันง่ายในการปั่นและการสร้างระหว่างการผลิต
การก่อสร้างที่ไม่มีรอยต่อ ไม่มีรอยต่อที่เชื่อม ไม่มีความอ่อนแอ ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือในความดันสูง
ความสามารถในการปรับปรุงการออกแบบที่ยืดหยุ่น รูปแบบ "J" ทําให้การวางวางอุปกรณ์ที่คอมพัคติกมากขึ้นและการชดเชยการขยายความร้อนที่ดีกว่าเมื่อเทียบกับท่อตรงหรือแม้กระทั่งรูป U
| C |
≤0.16 |
| ใช่ |
≤0.35 |
| Mn |
≤ 1.20 |
| P |
0.025 |
| S |
0.010 |
| อัล |
≥ 0.020 |
| Cr |
≤0.30 |
| คู |
≤0.30 |
| โม |
≤0.08 |
| Nb |
≤0.020 |
| นี |
≤0.30 |
| Ti |
≤0.40 |
| V |
≤0.02 |
P235GH คุณสมบัติทางกล
| เกรด |
ความแข็งแรงในการดึง Rm |
ความแข็งแรง YS |
การขยายความยาว A ((%) |
| P235GH TC1 |
360- 500 MPa |
≥235 |
≥ 25 |
ความละเอียดของขนาดของ EN 10216-2
ความอนุญาตในการกว้างภายนอกและความหนาของผนัง
| กว้างภายนอก D mm |
ความอดทนต่อ D |
ความละเอียดใน T สําหรับอัตรา T/D |
| |
|
≤ 0,025 |
> 0025
≤ 0,050 |
> 0050
≤ 0,10 |
> 010 |
| D ≤ 2191 |
± 1% หรือ ± 0.5mm
สิ้นส่วนไหนใหญ่ |
± 12,5% หรือ ± 0,4 มิลลิเมตร |
| D > 2191 |
± 20% |
± 15% |
± 12,5% |
± 10% a |
| a สําหรับเส้นผ่าตัดภายนอก D ≥ 355,6 mm จะอนุญาตให้เกินความหนาของผนังบนในพื้นที่อีก 5% ของความหนาของผนัง T |
การใช้งาน
- เครื่องปั่น
- ภาชนะความดัน
- เครื่องแลกเปลี่ยนความร้อน
- ระบบท่อ
- อุตสาหกรรมพลังงาน
- อุตสาหกรรมเคมี
- สถาปัตยกรรมรถยนต์และเครื่องกล
