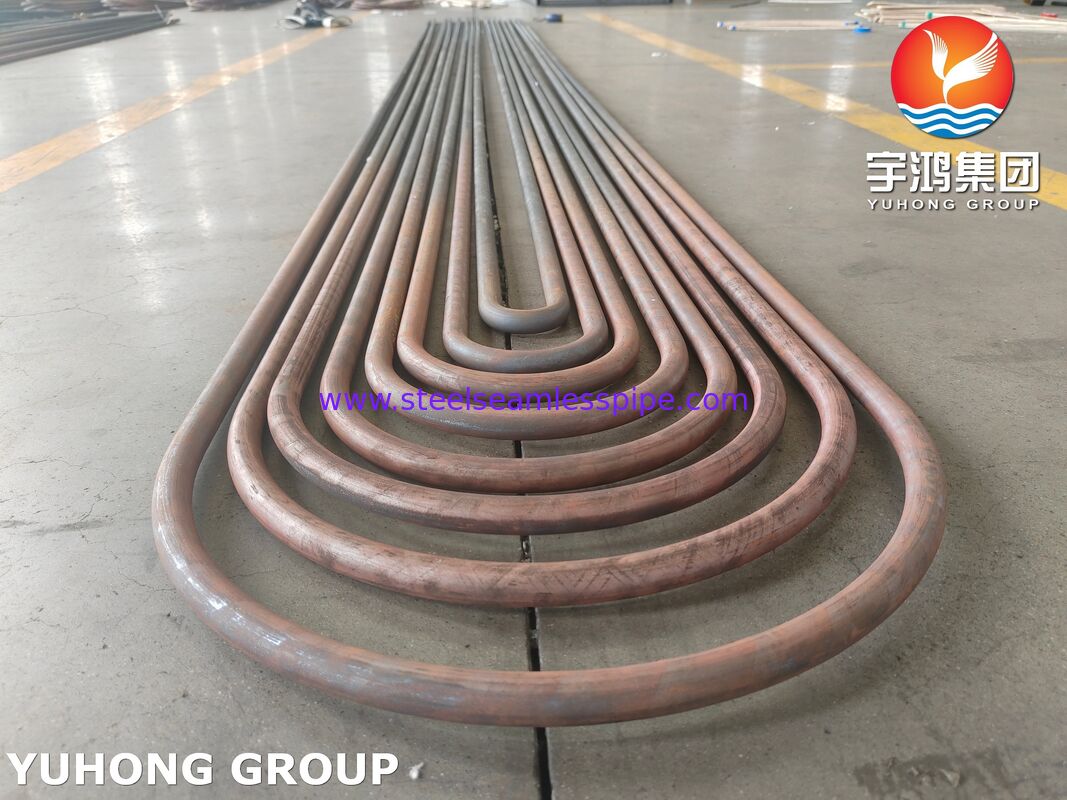

ท่อเหล็กคาร์บอนไร้ตะเข็บ ASME SA179 ASTM A179 แบบ U สำหรับเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์

ท่อ U เหล็กคาร์บอนไร้ตะเข็บ ASME SA179 ASTM A179 สำหรับเครื่องแลกเปลี่ยนความร้อนและคอนเดนเซอร์

ท่อ U ไร้ตะเข็บ ASME SA179 / ASTM A179 เป็นท่อแลกเปลี่ยนความร้อนเหล็กคาร์บอนต่ำที่ผลิตจากท่อดึงเย็นไร้ตะเข็บและดัดเป็นรูปตัว U ในภายหลัง

ผลิตภัณฑ์นี้ออกแบบมาสำหรับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ, คอนเดนเซอร์, เครื่องทำความเย็น และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน เมื่อเทียบกับท่อตรง การออกแบบรูปตัว U ช่วยให้การขยายตัวเนื่องจากความร้อนสามารถรองรับได้ด้วยรูปทรงของท่อ และช่วยให้ชุดท่อทำงานได้โดยไม่ต้องใช้โครงสร้างหัวลอยแยกต่างหาก

ท่อ U สำเร็จรูปผลิตขึ้นโดยมีการควบคุมเส้นผ่านศูนย์กลางภายนอก, ความหนาผนัง, ความยาวขาตรง, รัศมีการดัด และระยะห่างระหว่างขาตามแบบเครื่องแลกเปลี่ยนความร้อนและข้อกำหนดที่ใช้บังคับ

วัสดุและมาตรฐาน

ASME SA179 / ASTM A179

มาตรฐานวัสดุ: ASME SA179 / ASTM A179
เกรดวัสดุ: SA179 / A179
ประเภทวัสดุ: เหล็กคาร์บอนต่ำ
ประเภทผลิตภัณฑ์: ท่อ U ไร้ตะเข็บ
กระบวนการผลิต: ท่อไร้ตะเข็บดึงเย็น + การดัดเป็นรูปตัว U

ASTM A179 / ASME SA179 ครอบคลุมท่อเหล็กคาร์บอนต่ำดึงเย็นไร้ตะเข็บสำหรับเครื่องแลกเปลี่ยนความร้อนแบบท่อ, คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน

มาตรฐานกำหนดข้อกำหนดสำหรับองค์ประกอบทางเคมี, คุณสมบัติทางกล, ขนาด, การอบชุบด้วยความร้อน และการทดสอบที่ใช้บังคับกับท่อไร้ตะเข็บสำเร็จรูป

การออกแบบท่อ U

การกำหนดค่าการดัดเป็นรูปตัว U

ท่อ SA179 ไร้ตะเข็บแบบตรงจะถูกดัดเป็นรูปตัว U ตามที่กำหนดตามการออกแบบอุปกรณ์

พารามิเตอร์มิติหลักรวมถึง:

• เส้นผ่านศูนย์กลางภายนอกของท่อ
• ความหนาผนัง
• ความยาวขาตรง
• รัศมีการดัดเป็นรูปตัว U
• ระยะห่างจากศูนย์กลางถึงศูนย์กลาง
• ความยาวรวมของท่อ U

มิติการดัดจะถูกกำหนดตามแบบเครื่องแลกเปลี่ยนความร้อนและการออกแบบชุดท่อ

ข้อควรพิจารณาเกี่ยวกับการขยายตัวเนื่องจากความร้อน

ในเครื่องแลกเปลี่ยนความร้อนแบบท่อ U ส่วนโค้งของท่อให้ความยืดหยุ่นทางเรขาคณิตสำหรับการขยายตัวเนื่องจากความร้อนที่แตกต่างกันระหว่างชุดท่อและเปลือก

ความเหมาะสมของรัศมีการดัดเป็นรูปตัว U และมิติของท่อควรถูกกำหนดตามช่วงอุณหภูมิการทำงาน, สภาวะความดัน, วัสดุท่อ และการออกแบบอุปกรณ์

กระบวนการผลิต

การผลิตท่อไร้ตะเข็บ

ท่อไร้ตะเข็บ SA179 ผลิตโดยการดึงเย็นเพื่อให้ได้เส้นผ่านศูนย์กลางภายนอกและผนังท่อตามที่กำหนด

การอบชุบด้วยความร้อน

ท่อจะได้รับการอบชุบด้วยความร้อนตามข้อกำหนด ASTM A179 / ASME SA179 ที่ใช้บังคับ

การดัดเป็นรูปตัว U

ท่อไร้ตะเข็บแบบตรงจะถูกดัดเป็นรูปตัว U โดยใช้อุปกรณ์ดัดที่ควบคุมได้

รัศมีการดัดและมิติระยะห่างจากศูนย์กลางถึงศูนย์กลางผลิตตามแบบเครื่องแลกเปลี่ยนความร้อน

การตรวจสอบหลังการดัด

ส่วนโค้งรูปตัว U สามารถตรวจสอบได้สำหรับ:

• เส้นผ่านศูนย์กลางภายนอก
• ความหนาผนัง
• รัศมีการดัด
• ความกลม
• การจัดแนวขาตรง
• สภาพพื้นผิว

สามารถทำการทดสอบเพิ่มเติมได้ตามข้อกำหนดโครงการ

ข้อมูลจำเพาะผลิตภัณฑ์

ขนาดที่มีจำหน่าย

มิติของท่อ U โดยปกติจะปรับแต่งตามการออกแบบเครื่องแลกเปลี่ยนความร้อน

การตรวจสอบการดัดเป็นรูปตัว U

ขึ้นอยู่กับข้อกำหนดโครงการ การตรวจสอบอาจรวมถึง:

• การตรวจสอบมิติ
• การวัดความหนาผนัง
• การตรวจสอบรัศมีการดัด
• การวัดความกลม
• การตรวจสอบพื้นผิวด้วยสายตา
• การทดสอบกระแสไหลวน
• การทดสอบแรงดันน้ำ
• การทดสอบแรงดันลม
• PMI เมื่อระบุ

ขอบเขตการตรวจสอบจริงควรเป็นไปตามข้อกำหนดผลิตภัณฑ์และคำสั่งซื้อที่เกี่ยวข้อง

การใช้งาน

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ

ท่อ U ไร้ตะเข็บ SA179 มักใช้ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อแบบท่อ U ที่ระบุให้ใช้ท่อเหล็กคาร์บอน

คอนเดนเซอร์

ท่อเหล่านี้ยังสามารถใช้ในอุปกรณ์คอนเดนเซอร์สำหรับระบบถ่ายเทความร้อนในอุตสาหกรรม

อุปกรณ์ทำความเย็นในอุตสาหกรรม

การใช้งานอาจรวมถึง:

• เครื่องทำความเย็นในกระบวนการ
• อุปกรณ์กู้คืนความร้อน
• คอนเดนเซอร์อุตสาหกรรม
• ระบบกระบวนการทางความร้อน

การเลือกวัสดุขั้นสุดท้ายควรพิจารณาจากอุณหภูมิการออกแบบ, ความดัน, ของไหลในกระบวนการ, เคมีของน้ำ และสภาวะการกัดกร่อน

การควบคุมคุณภาพ

การตรวจสอบย้อนกลับของวัสดุ

แต่ละชุดการผลิตสามารถระบุและจัดทำเอกสารได้ผ่าน:

• หมายเลขความร้อน
• ใบรับรองวัสดุ
• บันทึกการตรวจสอบ

การตรวจสอบมิติ

พารามิเตอร์การตรวจสอบทั่วไปรวมถึง:

• OD ท่อ
• ความหนาผนัง
• ความยาวขาตรง
• รัศมีการดัด
• ระยะห่างศูนย์กลาง
• รูปทรงการดัดเป็นรูปตัว U

การทดสอบเพิ่มเติม

ตามความต้องการของลูกค้า:

• การทดสอบกระแสไหลวน
• การทดสอบแรงดันน้ำ
• การทดสอบใต้น้ำด้วยอากาศ
• การตรวจสอบโดยบุคคลที่สาม
