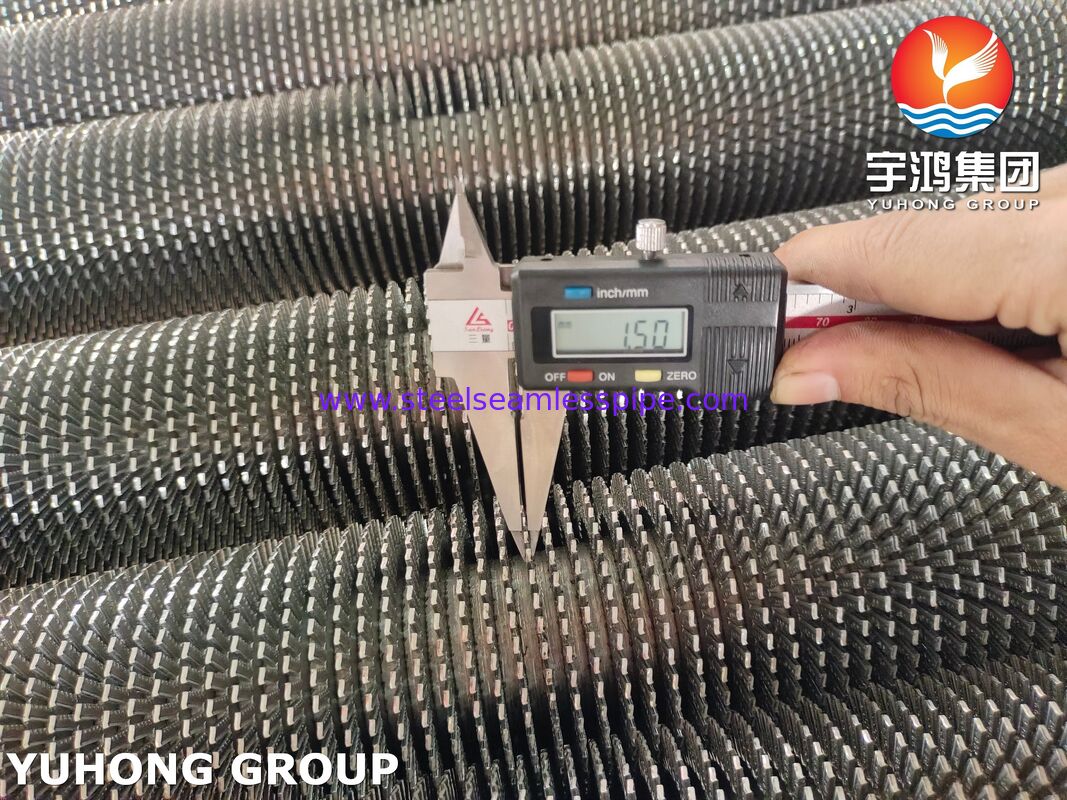

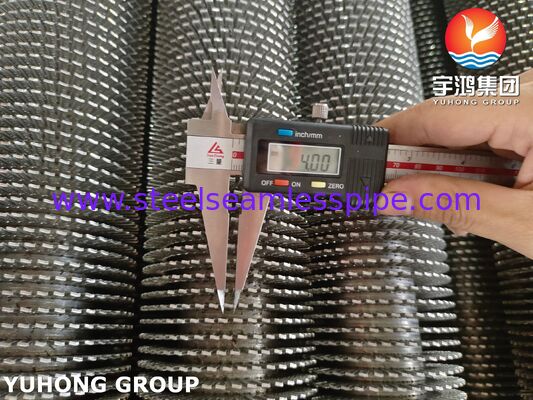

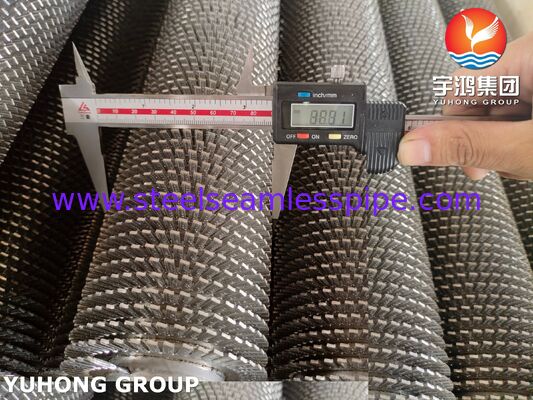

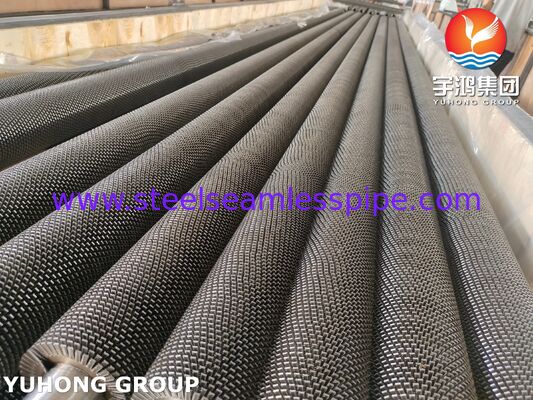

ASME SA192 ท่อขีดขีดขีด
ภาพรวมสินค้า
ASME SA192 Serrated Finned Tubes are high-performance extended surface tubes manufactured by helically welding serrated steel fins onto seamless carbon steel tubes conforming to the ASME SA192 specificationการออกแบบสําหรับการถ่ายทอดความร้อนอย่างมีประสิทธิภาพ ท่อปีกเหล่านี้เพิ่มพื้นผิวแลกเปลี่ยนความร้อนภายนอกอย่างสําคัญในขณะที่รักษาความแข็งแรงทางกลและความสามารถในการนําความร้อนที่ดีเยี่ยม
การออกแบบขีดขีดขีดสร้างความวุ่นวายที่ควบคุมได้ในการไหลของอากาศ ลดชั้นชายแดนทางอุณหภูมิและปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนโดยการกระบวนเทียบกับท่อขีดขีดแข็งธรรมดาการ ออกแบบ แบบ นี้ ยัง ทํา ให้ ฝุ่น เก็บ ไว้ อย่าง น้อย, ทําให้ท่อปีกขัดขัดเหี่ยวเหมาะสมสําหรับสภาพแวดล้อมที่มีความทนต่อการสกปรกเป็นสิ่งสําคัญ
วัสดุ ASME SA192 ได้รับการยอมรับอย่างกว้างขวางสําหรับคุณสมบัติการถ่ายทอดความร้อนที่ดีที่สุด, ความสามารถในการปั่นที่น่าเชื่อถือ, และการทํางานที่น่าเชื่อถือภายใต้ความดันปานกลางและสภาพอุณหภูมิสูงทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับอุปกรณ์ฟื้นฟูความร้อนอุตสาหกรรม.
ลักษณะ
- ผลิตจากหลอดเหล็กก๊าบอนไร้สาย ASME SA192 สูง
- สายสลัดปีกเข็มขัดสําหรับประสิทธิภาพการถ่ายทอดความร้อนสูงสุด
- การลดความดันด้านอากาศ
- ความต้านทานต่อการสะสมฝุ่นและฝุ่น
- ความสามารถในการนําความร้อนที่ดี
- ความสมบูรณ์แบบในการผสมผสานสูงด้วยการติดตั้งปีกต่อเนื่อง
- กณิตศาสตร์ปีกและระยะห่างแบบเดียวกัน
- เหมาะสําหรับการใช้งานต่อเนื่องในอุณหภูมิสูง
- ความแม่นยําของมิติ
- อายุการใช้งานยาวนานที่มีความต้องการในการบํารุงรักษาที่ต่ํา
การใช้งานทั่วไป
ASME SA192 ท่อขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด
- ซุปเปอร์ฮีเตอร์และอีโคโนมิเซอร์
- เครื่องทําความร้อนอากาศ
- เครื่องทําความร้อนด้วยไฟ
- เครื่องกําเนิดควายการฟื้นฟูความร้อน (HRSG)
- เครื่องแลกเปลี่ยนความร้อนเชิงปิโตรเคมี
- เครื่องทําความร้อนกระบวนการโรงชําระน้ํา
- เครื่องปั่นอุตสาหกรรม
- โรงงานผลิตไฟฟ้า
- พืชปุ๋ย
- โรงงานแปรรูปสารเคมี
- โรงงานน้ํามันและก๊าซ
- ระบบฟื้นฟูความร้อนทางทะเล
กระบวนการผลิต
กระบวนการผลิตรวมถึง:
- การตรวจสอบวัตถุดิบที่เข้า
- การขัดท่อและการเตรียม
- การปั้นปีกแผ่นเหล็ก
- การเล็บเส้นขนนก
- การปั๊มต่อความต้านทานความถี่สูงของปีก
- การตรวจสอบเย็บผสม
- การตรวจสอบมิติ
- การทดสอบแบบไฮโดรสแตตติกหรือพนูเมทิก (เมื่อระบุ)
- การทําความสะอาดพื้นที่
- การป้องกันการกัดกร่อน
- การตรวจสอบสุดท้ายและการบรรจุ
ระยะขนาดมาตรฐาน
| รายการ |
ระยะมาตรฐาน |
| OD หลอดฐาน |
19.05 มิลลิเมตร 63.5 มิลลิเมตร |
| ความหนาของผนังท่อ |
2.0 มิลลิเมตร ∙ 8.0 มิลลิเมตร |
| ความยาวของท่อ |
ขนาดไม่เกิน 18,000 mm |
| ความสูงปีก |
8 มิลลิเมตร 25 มิลลิเมตร |
| ความหนาของปีก |
0.8 มิลลิเมตร 2 มิลลิเมตร |
| ปีกปีก |
3.5 มิลลิเมตร 12 มิลลิเมตร |
| ความหนาแน่นของปีก |
80?? 285 ปีก/ม |
| วัสดุท่อ |
ขนาดความหนา |
| วัสดุปีก |
เหล็กคาร์บอน เหล็กสแตนเลส เหล็กไร้สแตนเลส (ตามสภาพการใช้งาน) |
ขนาดที่กําหนดเองมีให้ตามภาพวาดของลูกค้า และความต้องการการออกแบบความร้อน
ASME SA192 องค์ประกอบทางเคมี
| ธาตุ |
ขนาดสูงสุด (%) |
| คาร์บอน (C) |
0.18 |
| มังกานีส (Mn) |
0.27 หมื่น63 |
| ฟอสฟอรัส (P) |
0.035 |
| ซัลฟ์เฟอร์ (S) |
0.035 |
| ซิลิคอน (Si) |
0.25 |
การประกอบที่ควบคุมคาร์บอนต่ํา ให้ความสามารถในการผสมผสานที่ดีที่สุดในขณะที่รักษาความสามารถในการนําความร้อนที่ดีและผลงานทางกล
คุณสมบัติทางกล
| อสังหาริมทรัพย์ |
มูลค่า |
| ความแข็งแรงในการดึง |
ขั้นต่ํา 325 MPa |
| ความแข็งแรง |
ขั้นต่ํา 180 MPa |
| ความยาว |
ขั้นต่ํา 35% |
| ความแข็ง |
ตอบสนองความต้องการของ ASME SA192 |
| การทดสอบการผ่อนคลาย |
ผ่าน |
| การทดสอบไฟ |
ผ่าน |
| การทดสอบแบบไฮโดรสแตต |
ตามที่ระบุโดย ASME SA192 |
คุณสมบัติกลไกเหล่านี้ทําให้ ASME SA192 เหมาะสําหรับการใช้เครื่องปั่นและเครื่องแลกเปลี่ยนความร้อนที่ต้องการผลประกอบการความดันที่น่าเชื่อถือและประสิทธิภาพทางความร้อน
การตรวจสอบและการทดสอบ
ทุกท่อ ASME SA192 สามารถผ่านการตรวจสอบคุณภาพอย่างครบถ้วน รวมถึง:
การตรวจสอบวัสดุดิบ
- การตรวจสอบใบรับรองวัสดุ
- การวิเคราะห์องค์ประกอบทางเคมี
- การตรวจสอบคุณสมบัติกล
การตรวจสอบมิติ
- กว้างนอกของท่อ
- ความหนาของผนัง
- ความยาวของท่อ
- ความสูงของปีก
- ปีกปะทะ
- ความหนาของปีก
- ความตรง
- การสอดคล้องปีก
การตรวจสอบการปั่น
- การตรวจสอบความสมบูรณ์แบบของสอต่อเนื่อง
- การตรวจเชือดทางสายตา
- การตรวจสอบการเจาะแสของผสม
- การตรวจสอบคุณภาพของบอนด์ปีก
การทดสอบที่ไม่ทําลาย (ไม่จําเป็น)
- การทดสอบกระแสไฟฟ้า (ECT)
- การทดสอบ Ultrasonic (UT)
- การทดสอบอนุภาคแม่เหล็ก
- การทดสอบสารเจาะของเหลว (PT)
การทดสอบความดัน
- การทดสอบแบบไฮโดรสแตต
- การทดสอบการรั่วไหลของลม (เมื่อระบุ)
การตรวจสอบการทํางาน
- การทดสอบการติดตามปีก
- การตรวจสอบพื้นผิวการถ่ายทอดความร้อน
- การตรวจสอบผิว
- การตรวจสอบบรรจุ
- การตรวจสายตาสุดท้าย
ข้อดี ของ การ ออกแบบ ปีก ที่ มี ผ่า
เมื่อเทียบกับท่อปีกแข็ง ท่อปีกขัดมีประสิทธิภาพ:
- สัมพันธ์การถ่ายทอดความร้อนรวมที่สูงขึ้น
- การปรับปรุงความวุ่นวายอากาศเพื่อผลประกอบการทางความร้อนที่ดีขึ้น
- ความต้านทานต่อการสกปรกที่ดีขึ้น
- ลดการสะสมฝุ่น
- ความต้องการในการบํารุงรักษาที่ต่ํากว่า
- การปรับปรุงประสิทธิภาพในการแลกเปลี่ยนความร้อนด้านก๊าซ
- ผลงานทางความร้อนที่มั่นคงมากขึ้นในระหว่างการใช้งานระยะยาว
- การเพิ่มประสิทธิภาพพลังงานของอุปกรณ์
มาตรฐานคุณภาพ
การผลิตและการตรวจสอบสามารถปฏิบัติตามความต้องการของลูกค้า และมาตรฐานที่ยอมรับระดับสากล รวมถึง:
- ขนาดความหนา
- ภาค II ของ ASME
- สารประกอบ
- รายละเอียดวัสดุของ ASTM (ถ้ามี)
- มาตรฐานการตรวจสอบ EN และ ISO ตามคําขอ
การบรรจุ
ผลิตภัณฑ์ถูกคุ้มครองอย่างรอบคอบ เพื่อป้องกันความเสียหายจากการขนส่ง
- หมวกปลายพลาสติก
- การเคลือบป้องกันสนิม (ไม่จําเป็น)
- ผนังกันน้ํา
- ผูกกรอบเหล็ก
- กล่องไม้สําหรับการส่งออก
- การบรรจุส่งออกตามสั่ง
ทําไมต้องเลือก ASME SA192 ของเรา
ท่อปีกขีดขีด ASME SA192 ของเราถูกออกแบบมาเพื่อให้มีประสิทธิภาพในการถ่ายทอดความร้อนสูงสุด ลดต้นทุนการดําเนินงาน และรับประกันความน่าเชื่อถือในระยะยาวในการใช้งานอุตสาหกรรมที่ต้องการผลิตโดยใช้เทคโนโลยีการปั่นความถี่สูงความแม่นยํา, ท่อแต่ละท่อได้รับการควบคุมคุณภาพอย่างเข้มงวด เพื่อให้แน่ใจว่าการผูกพัน fin-to-tube ที่ดีเยี่ยม ความแม่นยําของมิติ และการทํางานที่น่าเชื่อถือมีให้บริการในรูปแบบมาตรฐานและตามสั่ง, ท่อปีกของเราเป็นทางออกที่เหมาะสมสําหรับเครื่องประหยัดหม้อ, ระบบการฟื้นฟูความร้อนที่เสีย, เครื่องแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ และอุปกรณ์ความร้อนอื่น ๆ ที่ต้องการการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและทนทาน.
