ASTM A179 ท่อครีบฝังตัว
ท่อครีบแบบฝัง (G-Type) ประสิทธิภาพสูง ASTM A179 สำหรับเครื่องแลกเปลี่ยนความร้อนทางอุตสาหกรรม

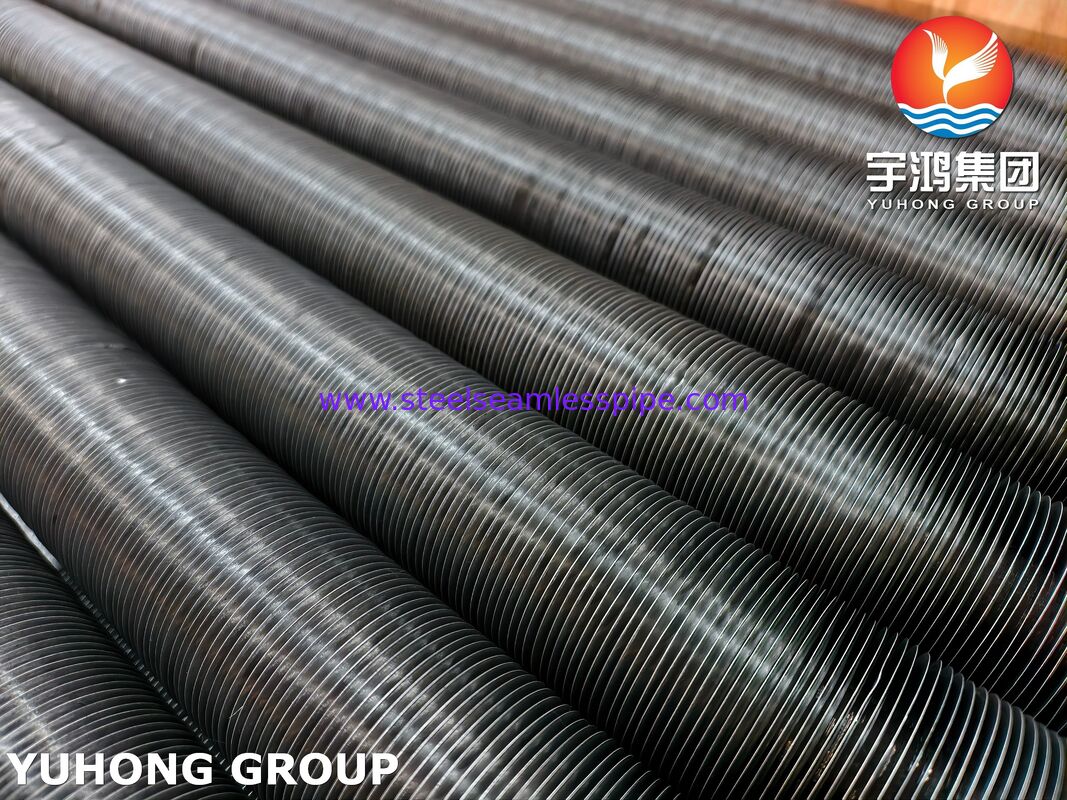

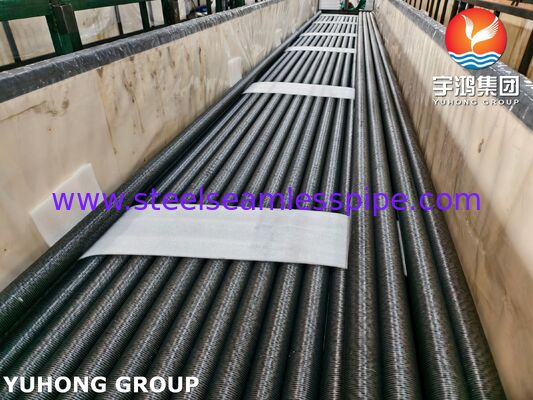

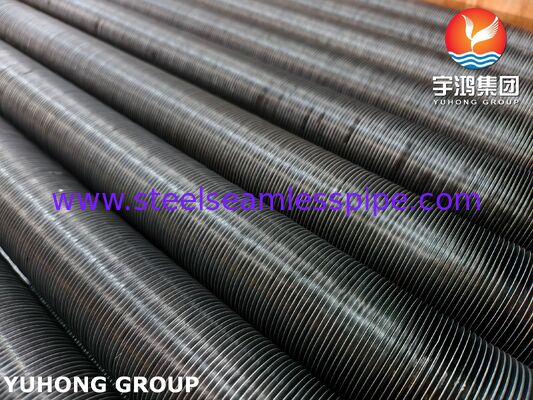

ASTM A179 Embedded Fin Tubes หรือที่เรียกว่าท่อครีบ G-Typeผลิตโดยการตัดเฉือนร่องเกลียวที่แม่นยำเข้ากับพื้นผิวด้านนอกของท่อเหล็กคาร์บอนไร้ตะเข็บ ASTM A179 แถบครีบแบบต่อเนื่องจะถูกสอดเข้าไปในร่องโดยกลไก และวัสดุท่อที่อยู่รอบๆ จะถูกกลิ้งไปบนฐานครีบเพื่อสร้างการยึดเกาะทางกลที่ปลอดภัย กระบวนการผลิตนี้รับประกันการกักเก็บครีบที่ดีเยี่ยม การถ่ายเทความร้อนที่มีประสิทธิภาพ และความน่าเชื่อถือในการดำเนินงานในระยะยาว
ASTM A179 เป็นท่อเหล็กรีดเย็นไร้ตะเข็บคาร์บอนต่ำที่พัฒนาขึ้นโดยเฉพาะสำหรับเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายกัน การนำความร้อนที่ดีเยี่ยม การขึ้นรูปที่ดี และคุณสมบัติทางกลที่เชื่อถือได้ ทำให้เป็นวัสดุท่อฐานที่เหมาะสำหรับการผลิตท่อครีบแบบฝัง
ท่อครีบแบบฝังจะเพิ่มพื้นที่พื้นผิวการถ่ายเทความร้อนภายนอกอย่างมีนัยสำคัญ ในขณะที่ยังคงความต้านทานต่อการสั่นสะเทือน การหมุนเวียนของความร้อน และการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่องได้ดีเยี่ยม มีการใช้กันอย่างแพร่หลายในการผลิตพลังงาน กระบวนการปิโตรเคมี ระบบ HVAC และการประยุกต์ใช้การนำความร้อนกลับมาใช้ในอุตสาหกรรม
คุณสมบัติผลิตภัณฑ์
- ผลิตจากท่อเหล็กคาร์บอนดึงเย็นไร้ตะเข็บ ASTM A179
- โครงสร้างครีบ G-Type (แบบฝัง) ที่กลึงอย่างแม่นยำ
- การนำความร้อนที่ดีเยี่ยมเพื่อการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ
- การยึดเกาะทางกลที่แข็งแกร่งระหว่างครีบและท่อ
- ต้านทานการหลุดของครีบได้สูงในระหว่างการหมุนเวียนตามความร้อน
- เหมาะสำหรับงานบริการอุตสาหกรรมอุณหภูมิปานกลาง
- ปรับปรุงประสิทธิภาพของอุปกรณ์ด้วยพื้นที่ผิวที่เพิ่มขึ้น
- เข้ากันได้กับวัสดุครีบต่างๆ
- อายุการใช้งานยาวนานและลดการบำรุงรักษา
- ขนาดครีบที่กำหนดเองตามคำขอ
การใช้งานทั่วไป
ASTM A179 Embedded Fin Tubes ใช้กันอย่างแพร่หลายใน:
- เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ
- เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ
- คอนเดนเซอร์ไอน้ำ
- ระบบการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่
- อุปกรณ์แลกเปลี่ยนความร้อน HVAC
- โรงงานปิโตรเคมี
- โรงกลั่นน้ำมัน
- สิ่งอำนวยความสะดวกการประมวลผลทางเคมี
- โรงงานผลิตไฟฟ้า
- ระบบระบายความร้อนในกระบวนการ
- หน่วยทำความเย็นแบบแห้งอุตสาหกรรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| รายการ |
ข้อมูลจำเพาะ |
| มาตรฐานท่อฐาน |
มาตรฐาน ASTM A179 |
| ประเภทท่อ |
เหล็กกล้าคาร์บอนต่ำดึงเย็นแบบไม่มีรอยต่อ |
| ประเภทครีบ |
แบบฝัง (ชนิด G) |
| วัสดุครีบ |
อลูมิเนียม ทองแดง เหล็กคาร์บอน สแตนเลส |
| วิธีการผลิต |
การฝังร่องเชิงกล |
| เส้นผ่านศูนย์กลางภายนอกของท่อ |
19.05–63.5 มม. (3/4"–2-1/2") |
| ความหนาของผนังท่อ |
1.65–5.0 มม |
| ความยาวท่อ |
สูงถึง 18,000 มม |
| ความสูงครีบ |
8–16 มม |
| ความหนาของครีบ |
0.30–0.60 มม |
| ฟิน พิทช์ |
2.0–6.0 มม |
| อุณหภูมิบริการสูงสุดที่แนะนำ |
สูงถึงประมาณ 400°C (ขึ้นอยู่กับวัสดุครีบและสภาพการใช้งาน) |
ขนาดที่กำหนดเอง การกำหนดค่าครีบ และวัสดุมีให้เลือกตามความต้องการเฉพาะของโครงการ
องค์ประกอบทางเคมีของ ASTM A179
| องค์ประกอบ |
องค์ประกอบ (%) |
| คาร์บอน (ซี) |
≤0.06 |
| แมงกานีส (Mn) |
0.27–0.63 |
| ฟอสฟอรัส (P) |
≤0.035 |
| ซัลเฟอร์ (S) |
≤0.035 |
ปริมาณคาร์บอนต่ำให้ความสามารถในการเชื่อม ความเหนียว และการนำความร้อนที่ดีเยี่ยมสำหรับการใช้งานในการถ่ายเทความร้อน
คุณสมบัติทางกล
| คุณสมบัติ |
ค่า |
| ความต้านแรงดึง |
≥325เมกะปาสคาล |
| ความแข็งแรงของผลผลิต |
≥180เมกะปาสคาล |
| การยืดตัว |
≥35% |
| ความแข็ง |
≤72 HRB (ประมาณ ≤137 HB) |
คุณสมบัติเหล่านี้ช่วยให้ท่อครีบแบบฝัง ASTM A179 ให้ประสิทธิภาพที่เชื่อถือได้ในระบบแลกเปลี่ยนความร้อนแรงดันต่ำถึงปานกลาง
การตรวจสอบและทดสอบ
แต่ละ ASTM A179 Embedded Fin Tube สามารถตรวจสอบได้ตามมาตรฐาน ASTM, ASME และข้อกำหนดด้านคุณภาพเฉพาะของลูกค้า
ขั้นตอนการตรวจสอบโดยทั่วไป ได้แก่:
- การตรวจสอบใบรับรองวัตถุดิบ
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบคุณสมบัติทางกล
- การตรวจสอบขนาดท่อ
- การวัดความสูงของครีบและระยะพิทช์ครีบ
- การตรวจสอบความลึกของร่อง
- การตรวจสอบความสมบูรณ์ของการยึดเกาะครีบ
- การทดสอบแรงดันอุทกสถิต
- การทดสอบกระแสเอ็ดดี้
- การทดสอบอัลตราโซนิก (UT)
- การทดสอบการรั่วไหลของอากาศ (ตามคำขอ)
- การระบุวัสดุที่เป็นบวก (PMI) (ทางเลือก)
- การตรวจสอบพื้นผิวด้วยสายตา
- การวัดความตรง
- การบรรจุขั้นสุดท้ายและการตรวจสอบคุณภาพ
การตรวจสอบโดยบุคคลที่สามโดย SGS, TÜV, BV, DNV, Intertek หรือหน่วยงานตรวจสอบที่ลูกค้ากำหนดมีให้บริการตามคำขอ
ข้อดีของท่อครีบฝังตัว ASTM A179
เทคโนโลยีครีบแบบฝังให้ความสมดุลที่ยอดเยี่ยมระหว่างประสิทธิภาพเชิงความร้อนและความทนทานเชิงกล แถบครีบถูกล็อคเข้ากับร่องเครื่องจักรอย่างแน่นหนา ช่วยลดความเป็นไปได้ของการแยกครีบแม้ในระหว่างการขยายตัวและการหดตัวเนื่องจากความร้อนเป็นเวลานาน
เมื่อเปรียบเทียบกับท่อธรรมดา ท่อครีบแบบฝัง ASTM A179 ให้พื้นที่การถ่ายเทความร้อนภายนอกที่ใหญ่กว่าอย่างเห็นได้ชัด ช่วยให้นักออกแบบอุปกรณ์สามารถลดขนาดตัวแลกเปลี่ยนในขณะที่เพิ่มประสิทธิภาพการระบายความร้อน การนำความร้อนที่ดีเยี่ยม รวมกับความแข็งแรงเชิงกลที่เชื่อถือได้ ทำให้เป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานการถ่ายเทความร้อนทางอุตสาหกรรมที่หลากหลาย
เหตุใดจึงเลือกท่อครีบแบบฝัง ASTM A179 ของเรา
- ท่อฐานเหล็กกล้าคาร์บอนไร้ตะเข็บ ASTM A179 ระดับพรีเมี่ยม
- เทคโนโลยีการกลึง CNC ที่มีความแม่นยำเพื่อคุณภาพที่สม่ำเสมอ
- การผลิตที่เข้มงวดตามมาตรฐาน ASTM และ ASME
- แรงยึดเกาะแบบครีบต่อท่อดีเยี่ยม
- การตรวจสอบอย่างครอบคลุมและการตรวจสอบย้อนกลับของวัสดุอย่างเต็มรูปแบบ
- มีรูปทรงครีบและขนาดท่อแบบกำหนดเองให้เลือก
- ความสามารถในการผลิต OEM และโครงการ

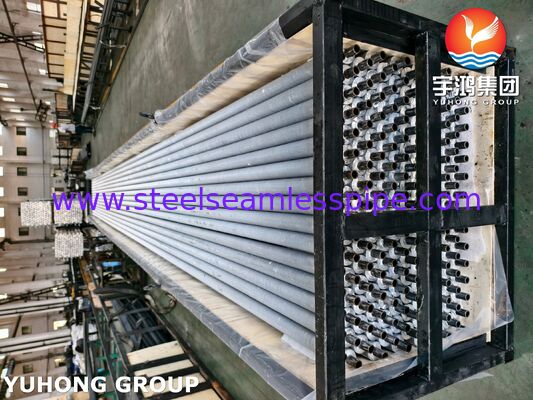

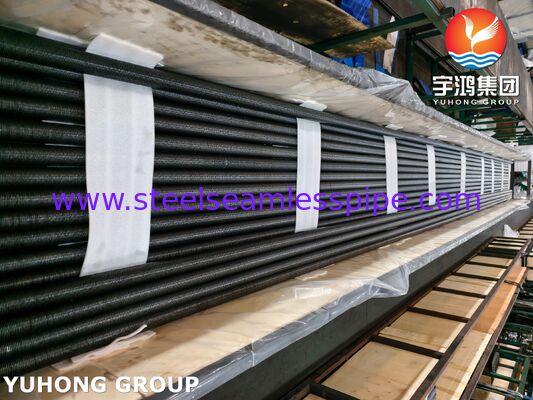

- บรรจุภัณฑ์เกรดส่งออกสำหรับการขนส่งระหว่างประเทศ
- ตารางการผลิตที่รวดเร็วและการสนับสนุนทางเทคนิคที่เชื่อถือได้
ท่อครีบฝัง ASTM A179 ของเราได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนให้สูงสุดในขณะที่ยังคงความสมบูรณ์ทางกลในระยะยาว ด้วยการผลิตที่แม่นยำ การควบคุมคุณภาพที่เข้มงวด และการกำหนดค่าที่ปรับแต่งได้ อุปกรณ์เหล่านี้จึงเป็นตัวเลือกที่เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อน เครื่องประหยัด คอนเดนเซอร์ และระบบระบายความร้อนอุตสาหกรรมอื่นๆ ที่ต้องการประสิทธิภาพที่เชื่อถือได้และมีประสิทธิภาพ
