ASME SA516 Gr.70 โลหะคาร์บอนแชล Flange แหวนที่มี OD ~1939mm × ID ~1568mm × THK 97mm และหลุม bolt ความแม่นยําสําหรับเครื่องแลกเปลี่ยนความร้อน

กลุ่ม Yuhong: ส่วนประกอบเครื่องแลกเปลี่ยนความร้อนที่สมบูรณ์ - จากท่อไปจนถึงหน้าแปลน

Yuhong Group Co., Ltd. จำหน่ายระบบระบายความร้อนแบบครบวงจร –เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อ (การออกแบบเครื่องแลกเปลี่ยนความร้อน TEMA) ภาชนะรับแรงดัน และเครื่องทำความเย็นด้วยอากาศ– เช่นเดียวกับส่วนประกอบภายในและภายนอกที่สำคัญทั้งหมด:ท่อ Fin Tube, ท่อ Furnace, ท่อแลกเปลี่ยนความร้อน, ท่อไร้รอยต่อสแตนเลส, ท่อโลหะผสมนิกเกิล, ท่อโลหะผสมทองแดง, แผ่นท่อแลกเปลี่ยนความร้อน, มัดท่อแลกเปลี่ยนความร้อน และหน้าแปลนและแหวนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

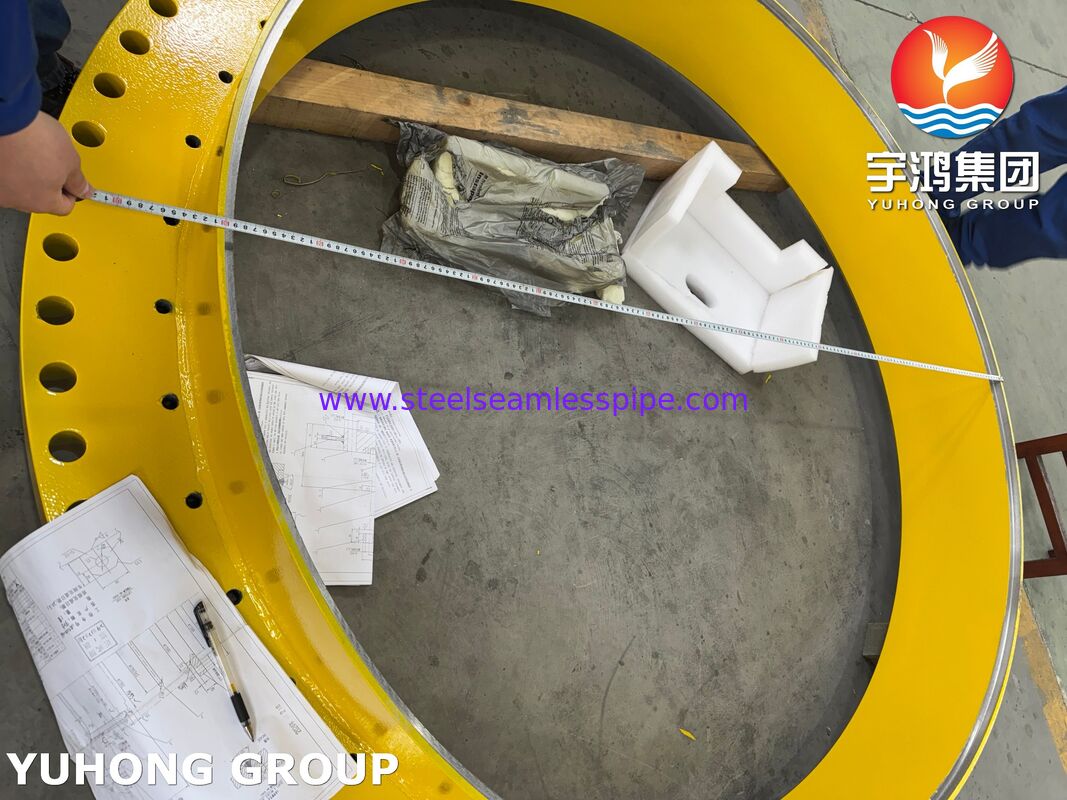

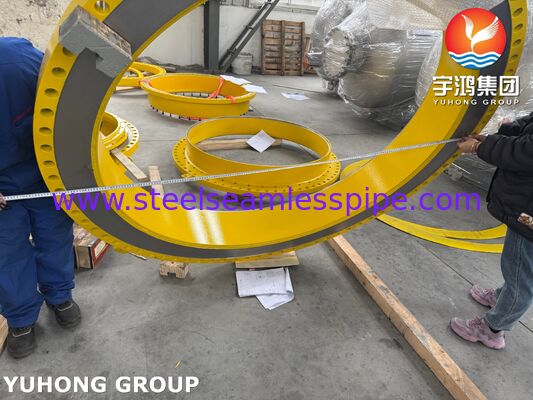

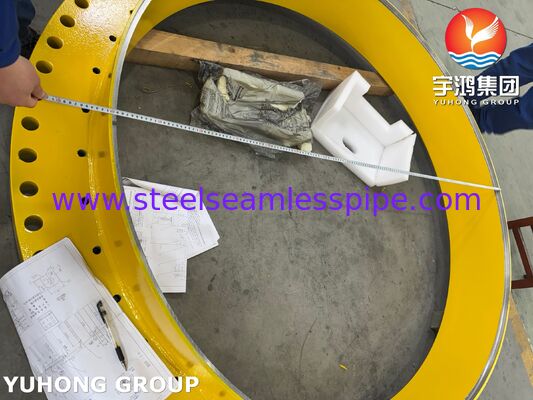

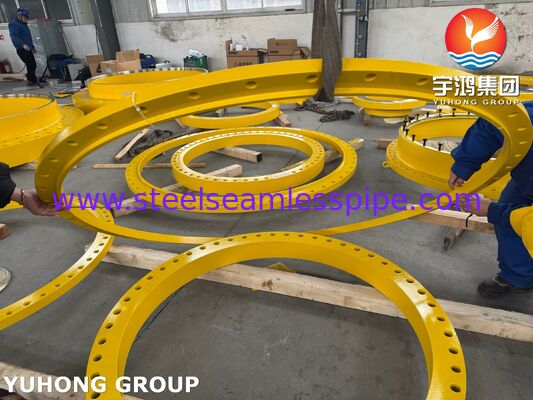

แสดงในรูปถ่ายและภาพวาดที่แนบมาเป็นหนึ่งในของเราแหวนหน้าแปลนเปลือกเหล็กคาร์บอนเส้นผ่านศูนย์กลางขนาดใหญ่– วงแหวนหลอม/รีดที่ออกแบบสำหรับเชื่อมกับเปลือกตัวแลกเปลี่ยนความร้อน โดยให้การเชื่อมต่อแบบสลักเกลียวสำหรับช่องหรือฝาครอบ

ที่แหวนหน้าแปลนเปลือกเป็นส่วนประกอบรักษาแรงดันที่เชื่อมเข้ากับส่วนปลายของเปลือกตัวแลกเปลี่ยนความร้อน โดยมีการเชื่อมต่อหน้าแปลนแบบสลักเกลียวซึ่งช่วยให้สามารถติด ปิดผนึก และถอดช่อง (ฝากระโปรง) หรือฝาครอบออกเพื่อตรวจสอบและบำรุงรักษาด้านข้างท่อได้

ตามภาพและภาพวาด วงแหวนหน้าแปลนนี้จัดแสดง:

• วัสดุ:เหล็กกล้าคาร์บอน (ASME SA516 Gr.70 หรือเทียบเท่า – โดยทั่วไปสำหรับการก่อสร้างเปลือก)

• พิมพ์:วงแหวนหน้าแปลนเปลือกหอย (壳体法兰环) – เชื่อมเข้ากับเปลือกหอย

• ขนาด (จากการวาดภาพ):

  • OD:~1939มม

  • รหัส:~1563‑1592มม. (กลึงแล้ว)

  • ความหนา:~97มม

  • เส้นผ่านศูนย์กลางวงกลมโบลต์ (BCD):1860 มม. / 1887.5 มม. (รูปแบบคู่)

  • รูสลักเกลียว:44‑3/4″‑UNC

• วิธีการผลิต:แหวนปลอมแปลงหรือรีด

• เครื่องจักรกล:รูโบลต์ที่เจาะอย่างแม่นยำพร้อมหน้าซีลด้วยเครื่องจักร

• การทำเครื่องหมาย:บัตรประจำตัว YUHONG GROUP หมายเลขภาพวาด และหมายเลขโครงการ

• โครงสร้างฟอร์จ/รีด:วงแหวนถูกสร้างขึ้นจากแผ่นเพลทหลอมหรือรีด - ไม่มีรอยเชื่อมในตัววงแหวนหน้าแปลน ทำให้มั่นใจได้ถึงคุณสมบัติทางกลที่สม่ำเสมอ

• เครื่องจักรกลที่มีความแม่นยำ:หน้าซีลถูกกลึงให้ได้พื้นผิวที่ต้องการสำหรับการซีลปะเก็น (โดยทั่วไปคือ 125-250 RMS สำหรับปะเก็นแบบพันเกลียว)

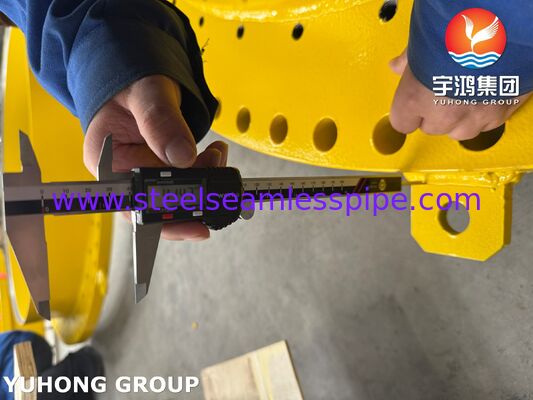

• รูสลักที่แม่นยำ:มีการเจาะรูโบลต์บนระยะพิทช์ที่แน่นอน (BCD 1860/1887.5 มม.) โดยมีเส้นผ่านศูนย์กลางรูโบลต์ที่เหมาะสม (เกลียว UNC 44‑3/4″)

• การติดตามหมายเลขความร้อน:วงแหวนแต่ละวงจะถูกประทับด้วยหมายเลขความร้อนของวัสดุและหมายเลขโครงการเพื่อให้สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์

• ความสามารถเส้นผ่านศูนย์กลางขนาดใหญ่:เราผลิตแหวนหน้าแปลนสูงถึง 2,500 มม. OD เหมาะสำหรับเครื่องแลกเปลี่ยนความร้อนขนาดใหญ่และภาชนะรับแรงดัน

• การปฏิบัติตาม ASME:วัสดุตรงตามข้อกำหนด ASME มาตรา II; ตัวแลกเปลี่ยนที่สมบูรณ์สามารถประทับตรา U ได้

วงแหวนหน้าแปลนที่แสดงนี้เป็นโครงสร้างที่ใช้กันทั่วไปมากที่สุดสำหรับเครื่องแลกเปลี่ยนความร้อนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (OD > 1000 มม.) เนื่องจากจะทำให้ต้นทุน ความพร้อมใช้งาน และประสิทธิภาพสมดุลกัน

หน้าซีลของวงแหวนหน้าแปลนมีความสำคัญอย่างยิ่งต่อการทำงานที่มีการรั่วซึม ประเภทการหันหน้าจะต้องตรงกับปะเก็นและเงื่อนไขการบริการ:

โดยทั่วไปแล้ววงแหวนหน้าแปลนที่แสดงในภาพวาดของคุณ (พร้อมหน้ากลึงและรูโบลต์)RF (ยกหน้า)หรือFF (หน้าแบน)การออกแบบ – ประเภททั่วไปสำหรับเปลือกตัวแลกเปลี่ยนความร้อนขนาดใหญ่

• ตรงกับรูปวาดของคุณ:เรากลึงแหวนหน้าแปลนตาม OD, ID, ความหนา, รูปแบบรูน๊อต และประเภทการปาดที่คุณระบุ

• การตอบสนองอย่างรวดเร็ว:มีช่องว่างปลอมแปลง/รีดในขนาดทั่วไปให้เลือก โดยทั่วไปจะใช้เวลาตัดเฉือน 2-4 สัปดาห์สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่

• วัสดุใด ๆ :เหล็กกล้าคาร์บอน (SA516, SA105), โครเมียมโมลี (F11, F22, F5), เหล็กกล้าไร้สนิม (F304, F316L), โลหะผสมนิกเกิล

• ส่วนประกอบเท่านั้นหรือชุดประกอบทั้งหมด:เราจัดหาเฉพาะวงแหวนหน้าแปลน – หรือชุดประกอบเปลือกทั้งชุด – หรือทั้งชุดมัดท่อแลกเปลี่ยนความร้อนพร้อมเชลล์ แชนเนล และภายในทั้งหมด

• เอกสารฉบับเต็ม:ใบรับรองการทดสอบวัสดุ (MTC), รายงานมิติ, รายงานการทดสอบ PMI (ตัวเลือก) และรายงาน NDE

หากคุณต้องการเพียงชิ้นส่วน (ไม่ใช่ตัวแลกเปลี่ยนแบบเต็ม) เราจัดหา:

• ท่อแลกเปลี่ยนความร้อน– เหล็กกล้าคาร์บอน (SA179), สแตนเลส, โลหะผสมนิกเกิล, โลหะผสมทองแดง – ตัดตามความยาว, เตรียมปลายแล้ว

• หลอดฟิน– สำหรับการปรับปรุงระบบทำความเย็นด้วยอากาศและการใช้งานระบบทำความเย็นด้วยแก๊ส

• ท่อไร้รอยต่อสแตนเลส, ท่อโลหะผสมนิกเกิล, ท่อโลหะผสมทองแดง– พร้อมให้บริการเฉพาะทาง

• แผ่นท่อ– เจาะและเซาะร่องตามแบบของคุณ

• แผ่นกั้น, ก้านผูก, สเปเซอร์– กลึงตามขนาดของคุณ

• หน้าแปลนและวงแหวนหน้าแปลน– SA105, SA350 LF2, F11, F22, F304, F316L – ประเภทหันหน้าใด ๆ สูงถึง 2,500 มม. OD

เพื่อหลีกเลี่ยงไม่ให้ข้อมูลไม่ตรงกัน เราจำเป็นต้องมีข้อมูลต่อไปนี้ (ส่งรายการใดรายการหนึ่งต่อไปนี้):

1. การวาดวงแหวนหน้าแปลนดั้งเดิม– ตัวเลือกที่ดีที่สุด เราทำซ้ำ OD, ID, ความหนา, วงกลมโบลต์ และหันหน้าอย่างแน่นอน

2. เปลือก OD และความหนาของผนัง– เพื่อให้แน่ใจว่าติดตั้งได้ถูกต้อง

3. ประเภทปะเก็น– เพื่อกลึงปาดหน้าที่ถูกต้อง

4. เงื่อนไขการให้บริการ– อุณหภูมิและความดัน – เพื่อยืนยันการเลือกวัสดุ

• OD / ID ไม่ถูกต้อง– ต้องตรงกับขนาดเปลือกและช่อง

• เส้นผ่านศูนย์กลางวงกลมโบลต์ผิด– โบลต์จะไม่อยู่ในแนวเดียวกับหน้าแปลนช่องผสมพันธุ์

• ขนาดรูสลักเกลียวไม่ถูกต้อง– เล็กเกินไปและสลักเกลียวไม่พอดี ใหญ่เกินไปและที่นั่งน๊อตเสียหาย

• ประเภทหันหน้าไม่ถูกต้อง– RF กับ RTJ กับ FF – ต้องตรงกับปะเก็น

• ไม่มีการประทับตัวเลขความร้อน– จำเป็นสำหรับการตรวจสอบย้อนกลับ ASME

แหวนหน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่ทุกอันที่เราจัดส่งประกอบด้วย:

• ใบรับรองการทดสอบโรงงาน (MTC)ตาม EN 10204 3.1 – การวิเคราะห์ทางเคมีและคุณสมบัติทางกล

• รายงานการตรวจสอบมิติ– OD, ID, ความหนา, วงกลมโบลต์, รูโบลท์, ขนาดหันหน้า

• การประทับตัวเลขด้วยความร้อน– เพื่อการตรวจสอบย้อนกลับวัสดุอย่างเต็มรูปแบบ

• PMI (การระบุวัสดุที่เป็นบวก)– ตามคำขอ

• ใกล้ใกล้ตาย– UT, MT หรือ PT ตามความจำเป็น

• การตรวจสอบโดยบุคคลที่สาม(SGS, BV, TÜV) ตามคำขอของผู้ซื้อ

หากต้องการเสนอราคาแหวนหน้าแปลนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เช่นเดียวกับที่อยู่ในรูปถ่ายของคุณ ให้ส่งข้อมูลต่อไปนี้ไปที่จิมมี่@steelseamlesspipe.com: :

• การเขียนแบบ (PDF, สแกน หรือสเก็ตช์ด้วยมือด้วยขนาดหลัก: OD, ID, ความหนา, เส้นผ่านศูนย์กลางวงกลมของสลักเกลียว, ขนาดและปริมาณของรูสลัก, แบบหันหน้า)

• หรือ: เราสามารถทำงานได้จากข้อมูลอุปกรณ์ที่มีอยู่ของคุณ

• เกรดวัสดุ: เหล็กกล้าคาร์บอน (SA516 Gr.70 / SA105) หรืออื่น ๆ (F11, F22, สแตนเลส ฯลฯ )

• ประเภทการหันหน้า: RF, RTJ, FF หรือ T&G

• ปริมาณที่ต้องการ (ชิ้นเดียวหรือดำเนินการผลิต)

เราจะตอบกลับด้วยการเขียนแบบมิติเพื่อขออนุมัติ ราคา และกำหนดการส่งมอบ โดยปกติภายใน 48 ชั่วโมง
