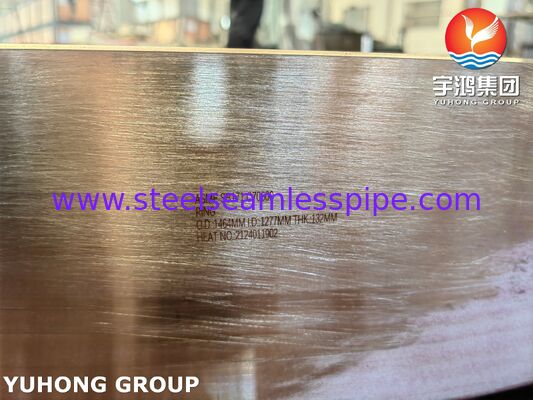

ASME SB171 C70600 แหวนทองแดงนิกเกิลหนาสำหรับแผ่นท่อแลกเปลี่ยนความร้อนขนาดใหญ่และการเชื่อมต่อเปลือก OD 1464 มม. x ID 1277 มม. x 132 มม.

Yuhong Group Co., Ltd. ให้บริการอุปกรณ์ระบายความร้อนและชิ้นส่วนที่มีความแม่นยำครบวงจร รวมถึงแลกเปลี่ยนความร้อนแบบเปลือกและท่อ (การออกแบบแลกเปลี่ยนความร้อน TEMA), ถังแรงดัน, เครื่องทำความเย็นอากาศ, ท่อครีบ, ท่อเตาเผา, ท่อแลกเปลี่ยนความร้อน (ท่อไร้ตะเข็บสแตนเลส, ท่อโลหะผสมนิกเกิล, ท่อโลหะผสมทองแดง), แผ่นท่อแลกเปลี่ยนความร้อน และชุดท่อแลกเปลี่ยนความร้อน. เรายังผลิตแหวนและชิ้นส่วนตีขึ้นรูปสำหรับงานหนักแบบกำหนดเอง เช่นแหวน ASME SB171 C70600ที่อธิบายไว้ที่นี่

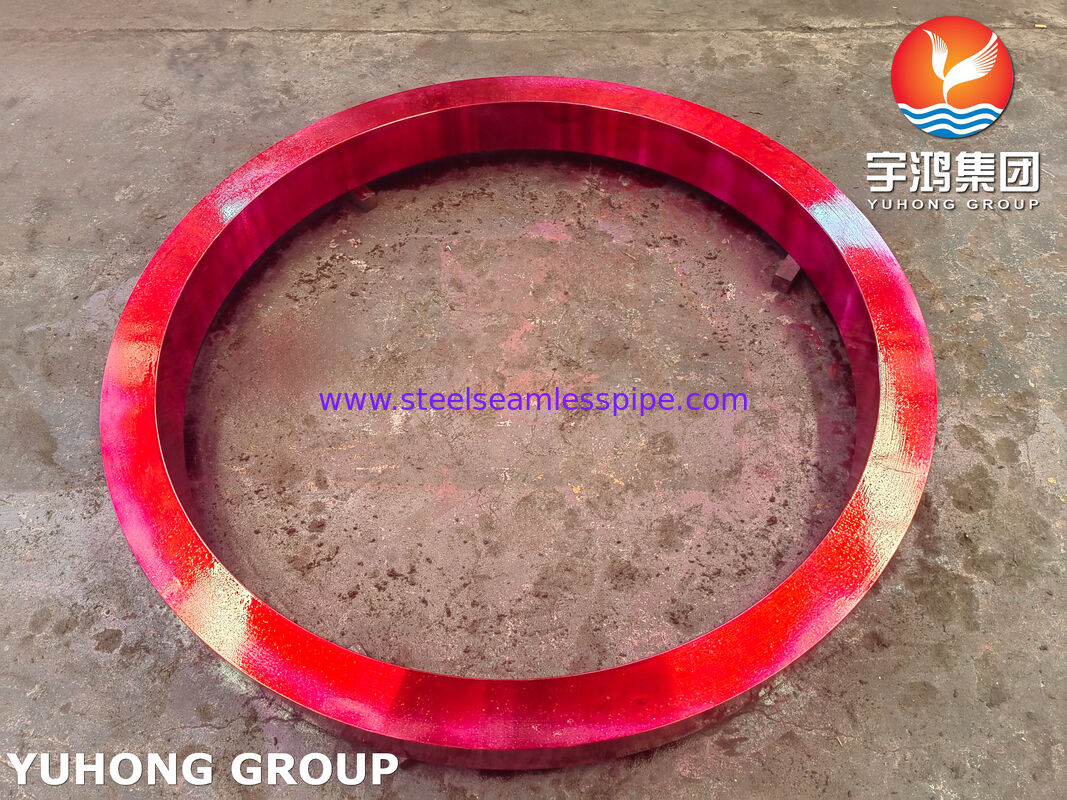

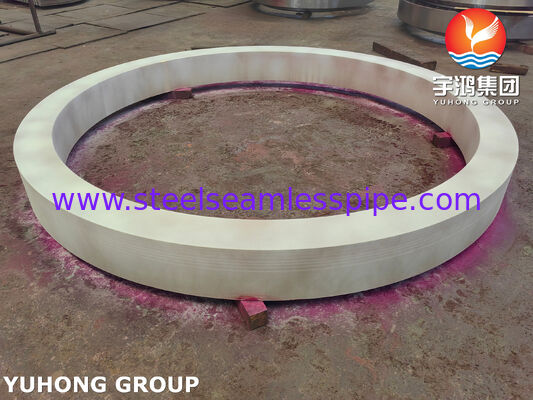

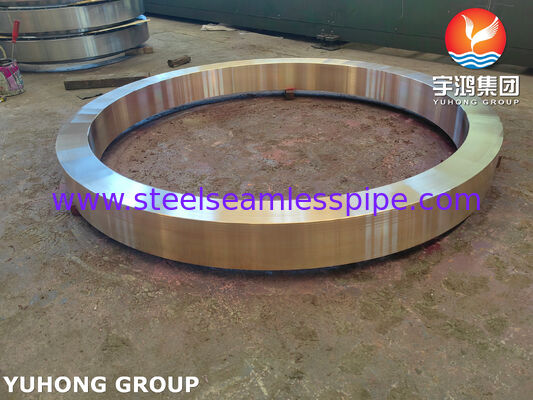

นี้แหวน ASME SB171 C70600เป็นชิ้นส่วนตีขึ้นรูปวงแหวนสำหรับงานหนักที่มีขนาดOD 1464 มม. x ID 1277 มม. x ความหนา 132 มม.. ออกแบบมาเพื่อใช้เป็นแหวนแผ่นท่อแบบรวม,แหวนเชื่อมต่อเปลือกกับแผ่นท่อ, หรือแหวนเสริมแรงในเครื่องแลกเปลี่ยนความร้อนที่ระบายความร้อนด้วยน้ำทะเลขนาดใหญ่, คอนเดนเซอร์โรงไฟฟ้า และเครื่องทำความเย็นแท่นขุดเจาะนอกชายฝั่ง

ผลิตจากโลหะผสมทองแดงนิกเกิล 90/10 (C70600), แหวนนี้มีความทนทานต่อการกัดกร่อนของน้ำทะเล, การสึกกร่อน และการเกาะติดของสิ่งมีชีวิตในทะเลเป็นพิเศษ พร้อมทั้งให้ความแข็งแรงเชิงกลที่จำเป็นสำหรับการใช้งานแรงดันสูงและเส้นผ่านศูนย์กลางขนาดใหญ่

• OD 1464 มม. / ID 1277 มม.- เหมาะสำหรับเปลือกขนาดใหญ่ (เช่น เส้นผ่านศูนย์กลางปกติ 50-60 นิ้ว)
• ความหนา 132 มม.- ให้ความแข็งแรงทางโครงสร้างสำหรับการรองรับแผ่นท่อ หรือเป็นแหวนเดี่ยวภายใต้แรงขันโบลต์สูง
• วัสดุ C70600- ประสิทธิภาพที่พิสูจน์แล้วในการใช้งานในน้ำทะเลและน้ำกร่อย

• โครงสร้างแบบตีขึ้นรูปหรือม้วน:- สำหรับแหวนที่มีความหนาขนาดนี้ (132 มม.) เรามักจะเริ่มต้นจากแผ่นตีขึ้นรูปหรือแผ่นม้วนหรือชิ้นส่วนตีขึ้นรูปกลวงเพื่อให้แน่ใจว่าโครงสร้างเกรนสม่ำเสมอและปราศจากรูพรุน
• การตัดเฉือนที่แม่นยำ:- ID, OD และความหนาถูกตัดเฉือนตามค่าความคลาดเคลื่อนที่เข้มงวด พื้นผิวหน้าและรูเจาะสามารถเซาะร่องสำหรับการขยายท่อ (หากใช้เป็นแผ่นท่อ)
• การตรวจสอบวัสดุ:- 100% PMI (การระบุวัสดุเชิงบวก) และการทดสอบเชิงกลตามข้อกำหนด ASME SB171 มี MTC (ใบรับรองการทดสอบจากโรงงาน) ฉบับสมบูรณ์
• การป้องกันการกัดกร่อน:- โลหะผสม C70600 ทนทานต่อการกัดกร่อนของน้ำทะเลตามธรรมชาติ ไม่จำเป็นต้องมีการเคลือบเพิ่มเติม

ด้วย OD ขนาดใหญ่และความหนาที่มาก แหวนนี้จึงเหมาะอย่างยิ่งสำหรับ:

• แหวนแผ่นท่อแบบรวม:- เป็นแผ่นท่อชิ้นเดียวสำหรับเครื่องทำความเย็นน้ำทะเลขนาดใหญ่ ช่วยลดรอยต่อการเชื่อมและลดความเสี่ยงการกัดกร่อนแบบกัลวานิก
• แหวนอะแดปเตอร์เปลือกกับแผ่นท่อ:- เมื่อเชื่อมต่อเปลือกเหล็กคาร์บอนกับแผ่นท่อทองแดงนิกเกิล แหวนนี้สามารถบุผิวหรือเชื่อมเพื่อจัดการกับการขยายตัวทางความร้อนที่แตกต่างกันและป้องกันการกัดกร่อนแบบโลหะคู่
• แหวนเสริมแรงสำหรับแผ่นท่อบาง:- หากแผ่นท่อบางต้องการความแข็งแรงเพิ่มเติมรอบบริเวณที่นั่งปะเก็น แหวนหนานี้จะทำหน้าที่เป็นตัวรองรับด้านหลัง
• การใช้งานแรงดันสูง:- ความหนา 132 มม. ให้ความแข็งแรงเพียงพอสำหรับหน้าแปลนที่ขันโบลต์ในเครื่องแลกเปลี่ยนความร้อนแรงดันสูง (เช่น เครื่องทำความร้อนน้ำป้อน)

ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อขนาดใหญ่ (เส้นผ่านศูนย์กลางภายในเปลือก > 1000 มม.) แผ่นท่อและแหวนเชื่อมต่อต้องเผชิญกับความท้าทายที่ไม่เหมือนใคร:

• การตีขึ้นรูปเทียบกับการรีดแผ่น:- สำหรับความหนาที่มากกว่า 100 มม.แหวนตีขึ้นรูปให้คุณสมบัติเชิงกลและการตรวจสอบด้วยคลื่นเสียงความถี่สูงที่ดีกว่าแผ่นรีดที่เชื่อม
• ความไม่ตรงกันของการขยายตัวทางความร้อน:- เมื่อแหวนทองแดงนิกเกิล (C70600) เชื่อมต่อกับเปลือกเหล็กคาร์บอน ความแตกต่างของสัมประสิทธิ์การขยายตัวทางความร้อนจะต้องได้รับการจัดการด้วยข้อต่อเชื่อมหรือการออกแบบที่ยืดหยุ่น.
• การเจาะรูท่อสำหรับแหวนแผ่นท่อ:- หากแหวนทำหน้าที่เป็นแผ่นท่อ รูปแบบการเจาะและโปรไฟล์ร่องต้องถูกตัดเฉือนอย่างแม่นยำตามมาตรฐาน TEMA
• การเผื่อการกัดกร่อน:- แม้ว่า C70600 จะมีความทนทานต่อการกัดกร่อนที่ดีเยี่ยม แต่การเผื่อการกัดกร่อนขั้นต่ำ 1.5-3 มม.แนะนำสำหรับการใช้งานน้ำทะเลอายุการใช้งานยาวนาน (20+ ปี)

• เราผลิตแหวนหนาตามแบบของคุณอย่างเคร่งครัด- ID, OD, ความหนา, การลบมุม, รูโบลต์ และรายละเอียดร่อง
• มีให้พร้อมNDE เต็มรูปแบบ: UT (การทดสอบด้วยคลื่นเสียงความถี่สูง) สำหรับข้อบกพร่องภายใน, PT (การทดสอบด้วยสารแทรกซึม) สำหรับรอยร้าวที่พื้นผิว
• สามารถจัดหาเป็นส่วนหนึ่งของชุดท่อแลกเปลี่ยนความร้อนหรือชุดแผ่นท่อ.
• ระยะเวลารอคอยสั้นสำหรับแหวนตีขึ้นรูปจากพันธมิตรการตีขึ้นรูปที่ได้รับการอนุมัติของเรา
