ASTM B171 C46400 ทัพเรือทองเหลืองท่อแผ่นท่อเหล็กสกัดเหล็กเครื่องแลกเปลี่ยนความร้อนท่อแผ่นท่อสําหรับน้ําทะเลและเครื่องเย็นทะเล ผงโกง / โรลล์, เครื่องจักรแม่นยํา
คําอธิบายสินค้า
กลุ่มยูฮอง: ส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนความแม่นยํา จากท่อไปยังแผ่นท่อ
บริษัท ยูฮอง กรุ๊ป จํากัด จําหน่ายระบบอุณหภูมิครบวงจรเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ (แบบแลกเปลี่ยนความร้อน TEMA) ถังความดันและเครื่องเย็นอากาศและทุกองค์ประกอบภายในที่สําคัญท่อปีก, ท่อเตาอบ, ท่อแลกเปลี่ยนความร้อน, ท่อสแตนเลสไร้รอย, ท่อเหล็กสแตนเลส, ท่อเหล็กสแตนเลส, ใบท่อแลกเปลี่ยนความร้อนและท่อแลกเปลี่ยนความร้อน.
ที่แสดงในภาพยนตร์ที่แนบแนบคือหนึ่งในASTM B171 C46400 ใบท่อทองแดงสําหรับเรือ✅ส่วนประกอบจากเหล็กเหล็กที่มีความแข็งแกร่งสูง และทนทานต่อการกัดกร่อนที่ออกแบบมาสําหรับการใช้ในการเย็นน้ําทะเลและเรือ
สินค้าที่สําคัญ: ใบท่อทองแดงสําหรับเรือ ฐานะสําหรับแลกเปลี่ยนความร้อนน้ําทะเล
รายการกระดาษท่อแลกเปลี่ยนความร้อนเป็นหนึ่งในองค์ประกอบที่สําคัญที่สุดในการยึดความดันในเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อใด ๆ มันทับท่อทุกท่อในพวง, แยกด้านท่อจากด้านเปลือก,และต้องทนต่อทั้งแรงขยายท่อกลและวงจรความดัน / อุณหภูมิในการทํางาน.

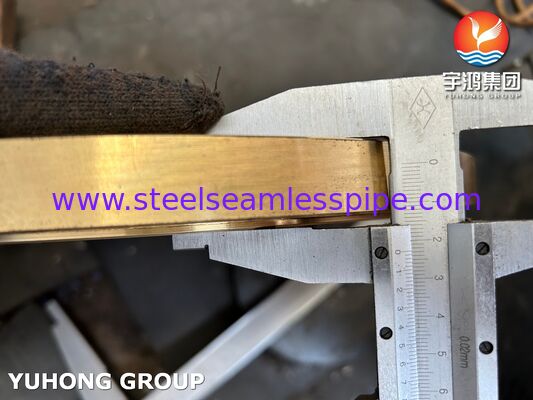

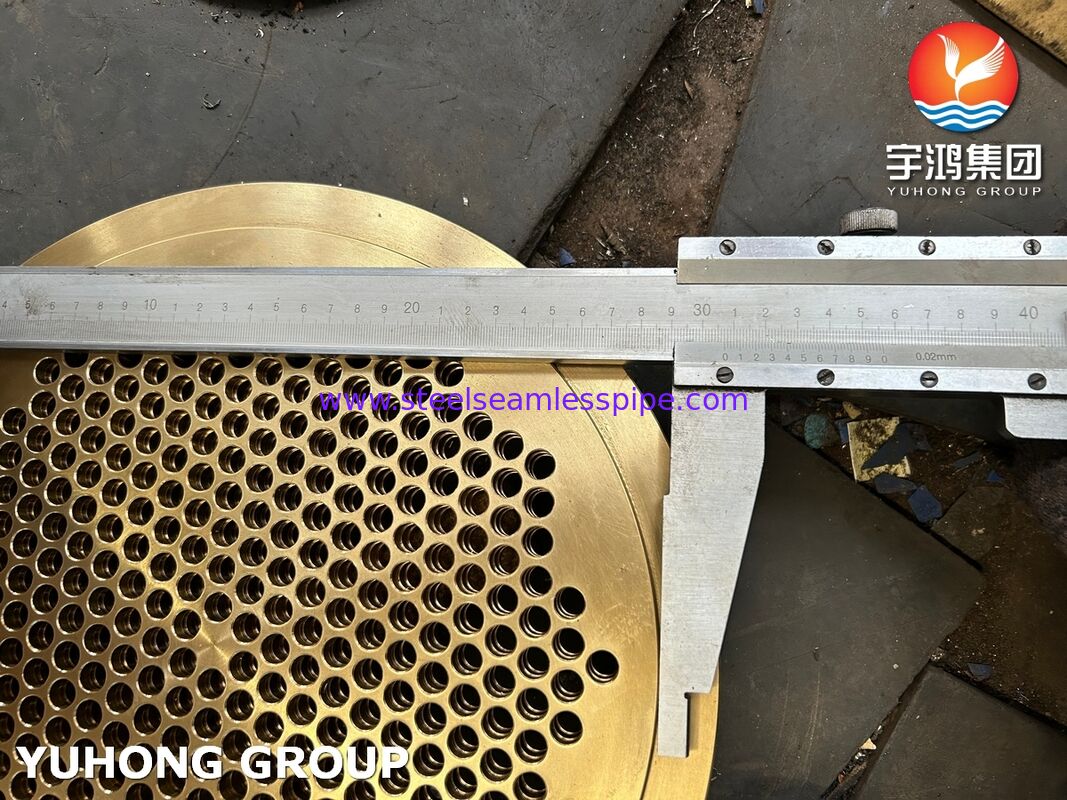

จากภาพนี้ ใบท่อนี้แสดงว่า
-
วัสดุASTM B171 C46400 (ทองแดงสําหรับเรือ / สับสนธิทองแดง-ยาง-หมึก)
-
ประเภทวัสดุ:ผนังท่อเหล็กเหล็กเหล็ก ✅ สร้างขึ้นโดยเฉพาะเพื่อกันน้ําทะเล
-

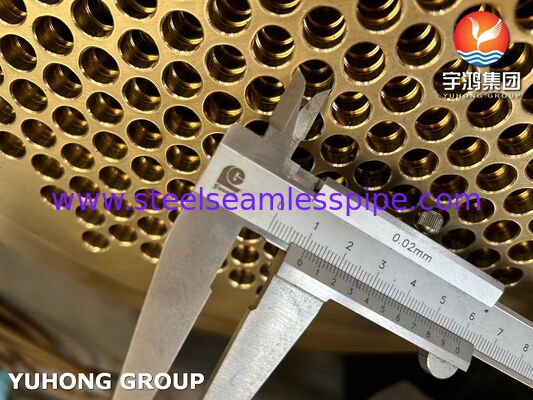

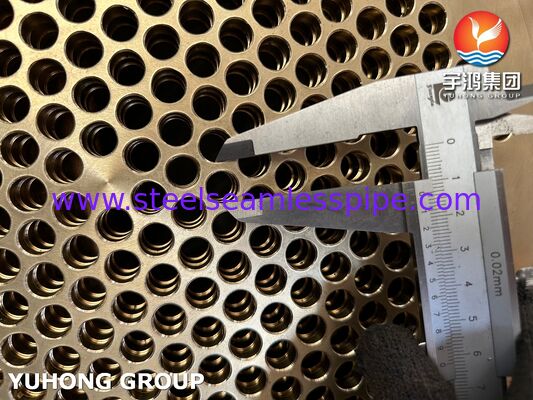

การแปรรูป:ช่องเจาะท่อด้วยความแม่นยําที่มีช่องเจาะสําหรับการขยายท่อกล
-
การตรา:มีสตริปที่ชัดเจนด้วยการระบุวัสดุ ("ASTM B171 C46400 TUBESHEET") เพื่อการติดตามได้อย่างเต็มที่
ทําไมต้องใช้ทองเหลืองทหารเรือ (C46400) สําหรับแผ่นท่อ
| อสังหาริมทรัพย์ |
ประโยชน์สําหรับการใช้ Tubesheet |
| สารสกัดทองแดง-ซิงค์-ทองเหลือง |
การเพิ่มทองเหลือง (ประมาณ 0.5-1.0%) ให้ความทนทานที่พิเศษต่อการล้างทองเหลืองและการแตกของความอ่อนแอ |
| ความเหมาะสมกับน้ําทะเล |
ความทนทานต่อการกัดกร่อนที่ดีเยี่ยมในน้ําทะเลที่สะอาด น้ําเกลือ และสภาพแวดล้อมที่มีคลอริดสูง |
| ความเหมาะสมทางไฟฟ้า |
ใช้ได้ดีกับท่อเหล็กเหล็ก (C44300 ทองแดง Admiralty, C70600 90/10 Cu-Ni, C71500 70/30 Cu-Ni) |
| ความแข็งแรงสูง |
แข็งแกร่งกว่าสกัดทองแดงที่บริสุทธิ์หลายชนิด |
| ความสอดคล้องกับ ASME |
สามารถติดตามได้อย่างเต็มที่ตามมาตรฐานวัสดุของ ASME ตอนที่ 2 |
องค์ประกอบหลักที่เชื่อมต่อกับตารางนี้
| ส่วนประกอบ |
วัสดุ (ปกติ) |
บทบาทในการทํางานของอุปกรณ์ |
| ท่อแลกเปลี่ยนความร้อน |
สารสกัดทองแดง (C44300, C70600, C71500) |
กล่องในรูแผ่นท่อ; ขนของเหลวด้านท่อ (มักเป็นน้ําทะเล) |
| ช่องปีก (ไม่จําเป็น) |
ท่อสกัดทองแดง + อลูมิเนียม/ปีกทองแดง |
สามารถเพิ่มสําหรับการใช้งานทําความเย็นด้วยก๊าซ ไม่ใช้ในเครื่องทําความเย็นน้ําทะเล |
| ผสมท่อแลกเปลี่ยนความร้อน |
หลอด + ใบหลอด + ผ่า + ไม้จับ |
เอกที่ถอดออกได้ครบถ้วน; กระดาษท่อเป็นแอนเกอร์โครงสร้าง |
| เปลือก / ก๊าซเกตช่องทาง |
สายใยยัด, PTFE หรือเคลือบโลหะ |
ปิดต่อหน้าแผ่นท่อ ป้องกันการรั่วไหลข้าม |
| ช่อง / โฮนเน็ต |
เหล็กคาร์บอน (เคลือบ) หรือเหล็กสแตนเลสทองแดง |
ติดกับแผ่นท่อ แจกน้ําเย็น |
| ท่อไร้รอยเหล็กดัดเหล็ก |
วัสดุท่อสํารอง |
ปกติไม่จับคู่กับ C46400 (ความเสี่ยงการกัดกรอง galvanic โดยไม่มีการแยก) |
| ท่อสแตนเลส |
ตัวเลือกสําหรับการเกรี้ยวอย่างมาก |
ไม่ใช้กับแผ่นท่อ C46400 |
จุดเด่นทางเทคนิคของท่อทองแดงทัพเรือของเรา
-
ทนต่อการล้างปูน:เนื้อหาของทองแดงและอาร์เซนิกป้องกันการละลายซิงก์
-
การเจาะแม่นยําหลุมท่อถูกเจาะให้มีความละเอียดความละเอียดเส้นผ่า (โดยทั่วไป + 0.05/- 0.00 มม) เพื่อให้แน่ใจว่าท่อม้วนอย่างต่อเนื่อง
-
ช่องรูท่อ:ช่องทางภายใน (โดยทั่วไป 2 หรือ 3 ช่องทางต่อรู) เพิ่มความแข็งแรงในการดึงของท่อขยาย
-
ผนังสลักหรือม้วน:เราจําหน่ายแผ่นท่อ C46400โครงการโกหก(สําหรับหนา/แรงดันสูง) หรือแผ่นม้วน(สําหรับภาษีมาตรฐาน)
-
การติดตามได้อย่างเต็มที่:ใบท่อแต่ละแผ่นถูกตราด้วยสภาพของวัสดุ และการตรวจสอบตามที่แสดงในภาพของคุณ
โมดูลความรู้: C46400 ทองแดงทหารเรือ vs ใบท่อเหล็กเหล็กเหล็กเหล็กอื่น ๆ ✅ คู่มือการเลือก
| สับสน |
เหมาะสําหรับ |
ประโยชน์ สําคัญ |
จํากัด |
| C46400 (ทองเหลืองเรือ) |
น้ําทะเลสะอาด น้ําเกลือ ความเร็วปานกลาง |
ความต้านทานในการล้างซองที่ดี ความแข็งแรงที่ดี ประหยัด |
อ่อนไหวต่อการกัดกร่อนของอะโมเนียก ความเร็วจํากัด ~ 2.5 m/s |
| C70600 (90/10 Cu-Ni) |
น้ําทะเลที่มีความเร็วสูง น้ํามลพิษ ณ ท้องทะเล |
ความทนทานต่อการบดสลายสูงกว่า; อายุการใช้งานที่เร็วกว่า |
ราคาแพงกว่า C46400 |
| C71500 (70/30 Cu-Ni) |
ความเร็วสูงมาก นักรบทางเรือ |
ความแข็งแรงสูงสุดและความต้านทานต่อการบด |
ค่าใช้จ่ายสูงสุด |
| C44300 (Admiralty Brass) |
น้ําหวาน หอเย็น |
ความสามารถในการนําความร้อนที่ดี |
ความต้านทานต่อการกัดกร่อนในน้ําทะเลที่ต่ํากว่า |
เมื่อเลือก C46400 ทหารเรือท่อทองแดง:
-
น้ําเย็นคือน้ําทะเลสะอาดหรือน้ําเกลือ(ไม่ปนเปื้อนมาก)
-
ความเร็วถูกควบคุม(โดยทั่วไป 1.5-2.5 m/s ผ่านท่อ)
-
แอมโมเนียไม่มีในน้ํา (ตัวอย่างเช่น ไม่ลงสายจากโรงงานปุ๋ย)
-
คุณต้องการแทนทองแดง-นิกเกิลที่มีประหยัดสําหรับบริการน้ําทะเลที่ปานกลาง
การใช้งานทั่วไปสําหรับแผ่นท่อ C46400
-
เครื่องเปลี่ยนความร้อนบนเรือ:เครื่องทําความเย็นน้ําในเครื่องยนต์ เครื่องทําความเย็นน้ํามันย่อย (ด้านน้ําทะเล)
-
โรงไฟฟ้าชายฝั่ง:เครื่องบดน้ําช่วยทําความเย็น เครื่องบดน้ํามีเบียร์
-
โรงงานลดเกลือ:เครื่องทําความร้อนน้ําเกลือ
-
แพลตฟอร์มออฟชอร์เครื่องเย็นกระบวนการ (ที่ Cu-Ni มักถูกเลือก แต่ทองแดงทหารเรือใช้ในการทํางานที่ไม่สําคัญมาก)
-
เครื่องเย็นอุตสาหกรรม:การเย็นน้ําทะเลแบบผ่านครั้งเดียว
ข้อดีของการสั่งซื้อกระดาษท่อ C46400 จากกลุ่ม Yuhong
-
เหมือนกับภาพที่คุณวาดเราแปรรูปมาตรฐาน ขนาด รูปแบบหลุม รายละเอียดรูฟ และการวางแผนหลุม
-
การตอบสนองเร็ว:ผงโกหกหรือแผ่นว่างถูกแปรรูปโดยทั่วไปภายใน 2-4 สัปดาห์
-
สารสกัดทองแดง:C46400, C70600, C71500, C44300 ̇ มีทั้งหมด
-
หน่วยประกอบเดียวหรือแบบครบวงจร:เราจําหน่ายเพียงแผ่นท่อผังท่อแลกเปลี่ยนความร้อน(ท่อ, หนังท่อ, แบฟฟล, สตาร์ทการผูกพัน) ประกอบ
-
เอกสารครบถ้วนใบรับรองการทดสอบวัสดุ (MTC) รายงานมิติ และ (หากจําเป็น) รายงานการทดสอบ PMI
โมดูลความรู้: วิธีการระบุใบท่อ C46400 แทนอย่างถูกต้อง
เพื่อหลีกเลี่ยงความไม่ตรงกันที่แพง เราต้องการข้อมูลต่อไปนี้ (ส่งข้อมูลใด ๆ)
-
ภาพฉลากใบท่อเดิมทางเลือกที่ดีที่สุด เราลอกลอกรูปรู ความหนา, OD และตําแหน่งช่องให้ถูกต้อง
-
กระดาษท่อเก่า (ตัวอย่างทางกายภาพ)เราสามารถวัด, วิศวกรรมกลับ, และเครื่องจักรที่ตรงกันอย่างสมบูรณ์แบบ
-
ใบข้อมูลเครื่องแลกเปลี่ยนอัตราการจําแนกตัวเปลือก ท่อ OD & pitch, รายละเอียดการประกอบ, กว้างวงกลมของ bolt
ความผิดพลาดทั่วไปที่ควรหลีกเลี่ยงกับแผ่นท่อทองแดงเรือ:
-
กว้างหลุมท่อที่ผิดงัดเกินไปและท่อไม่สามารถใส่; ผูกที่อ่อนเกินไปและม้วนรั่ว
-
ขาดช่อง√ ท่อจะดึงออกภายใต้ความดันหรือวงจรความร้อน
-
วัสดุที่ไม่ถูกต้องC46400 vs C44300 vs C70600 สับสนเสมอยืนยันสับสน
-
ความไม่เหมาะสมของแกลวานิกไม่ต้องจับคู่แผ่นท่อ C46400 กับท่อเหล็กไร้oxide โดยไม่มีการแยกกระปุก (ความเสี่ยงของการกัดกรองไฟฟ้าอย่างรวดเร็ว)
รูปแบบรูท่อและรายละเอียดรูฟสําหรับ C46400 (ตาม TEMA / ASME)
| ปริมาตร |
ค่าธรรมดา / การปฏิบัติ |
| กว้างรูท่อ |
Tube OD + 0.2 ถึง 0.4 มิลลิเมตร |
| ขนาดของช่อง |
ความกว้าง: 3-5 มิลลิเมตร; ความลึก: 0.3-0.5 มิลลิเมตร; โดยทั่วไปมี 2 หรือ 3 ช่องในแต่ละรู |
| ตําแหน่งช่อง |
ระหว่าง 5mm และ 25mm จากหน้าด้านของท่อ |
| ความสูงของท่อ |
1.25× ถึง 1.5× Tube OD (รูปสามเหลี่ยมหรือสี่เหลี่ยม) |
| วงกลมหลุมบอลท์ |
ตาม TEMA หรือมาตรฐาน flange ของลูกค้า |
จําหน่ายส่วนประกอบเท่านั้น เรายังจําหน่าย
หากคุณต้องการเพียงชิ้นส่วน (ไม่ครบครันแลกเปลี่ยน) เราจัดจําหน่าย:
-
หลอดแลกเปลี่ยนความร้อน✅ สายสลัดทองแดง (C44300, C70600, C71500) ตัดเป็นความยาว, เตรียมปลายสําหรับการม้วน
-
หลอดปีกสําหรับเครื่องเย็นอากาศหรือการปรับปรุงหลังการนําความร้อนเสียกลับมา
-
เครื่องบีฟฟ์, ไม้จับสาย, เครื่องระยะในทองแดงเรือหรือเหล็กคาร์บอนเคลือบ
-
ท่อสแตนเลสไร้สาย ท่อสแตนเลสเหล็ก✅ มีให้ใช้ได้แยกสําหรับการใช้งานอื่น ๆ
-
เครื่องปิดช่องทาง, เครื่องประปา, เครื่องประปา✅ แพ็คเกจอะไหล่ครบวงจร
อุตสาหกรรมทั่วไปที่ใช้ C46400 ใบท่อ
| อุตสาหกรรม |
การ รับใช้ แบบ |
ทําไม C46400 |
| ทหารเรือ / สร้างเรือ |
เครื่องแลกเปลี่ยนน้ําทะเล |
ทนต่อน้ําทะเลได้ดีมาก ประหยัด |
| โรงไฟฟ้าชายฝั่ง |
น้ําช่วยเย็น |
รับมือน้ําเกลือ การจับคู่กลาวานิกที่ดีกับท่อ Cu-Ni |
| การปลดเกลือ |
เครื่องทําความร้อนน้ําเกลือ |
ทนต่อการโจมตีคลอริด ใช้งานได้นาน |
| น้ํามันและก๊าซในทะเล |
เครื่องเย็นกระบวนการบนแพลตฟอร์ม |
ทันใจในบรรยากาศทะเลและน้ําทะเล |
| HVAC (การเย็นน้ําทะเล) |
เครื่องปรับความหนา |
ตัวแทนทางเศรษฐกิจของ Cu-Ni |
รับข้อเสนอราคาสําหรับ C46400 ของคุณ
เพื่ออ้างอิงจากท่อทองเหลืองทหารเรือ เช่นในภาพถ่ายของคุณ ส่งข้อความต่อไปนี้จิมมี่@steelseamlesspipe.com:
-
ภาพวาด (PDF, สแกน, หรือลายลวดลายมือที่มีขนาดหลัก: OD, ความหนา, ขนาดรูท่อและ pitch, วงกลม bolt)
-
หรือ: ส่งแผ่นท่อเก่าของคุณมาให้เรา เพื่อวิศวกรรมย้อนหลัง (การจัดส่งกลับ)
-
ประเภทวัสดุ: C46400 (ตามภาพ) หรือเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
-
จํานวนที่ต้องการ (1 ชิ้นหรือการผลิต)
เราจะตอบด้วยการออกแบบขนาด สําหรับการอนุมัติ ราคา และตารางการจัดส่ง โดยปกติ 48 ชั่วโมง
