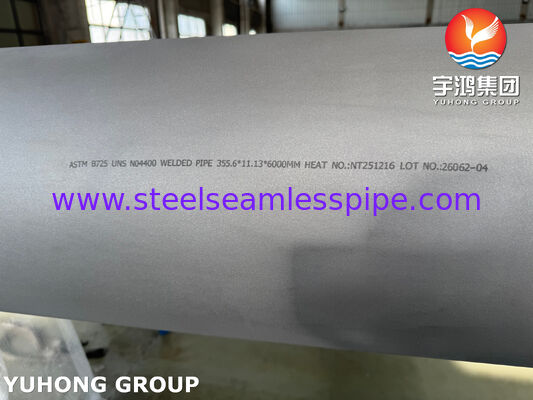

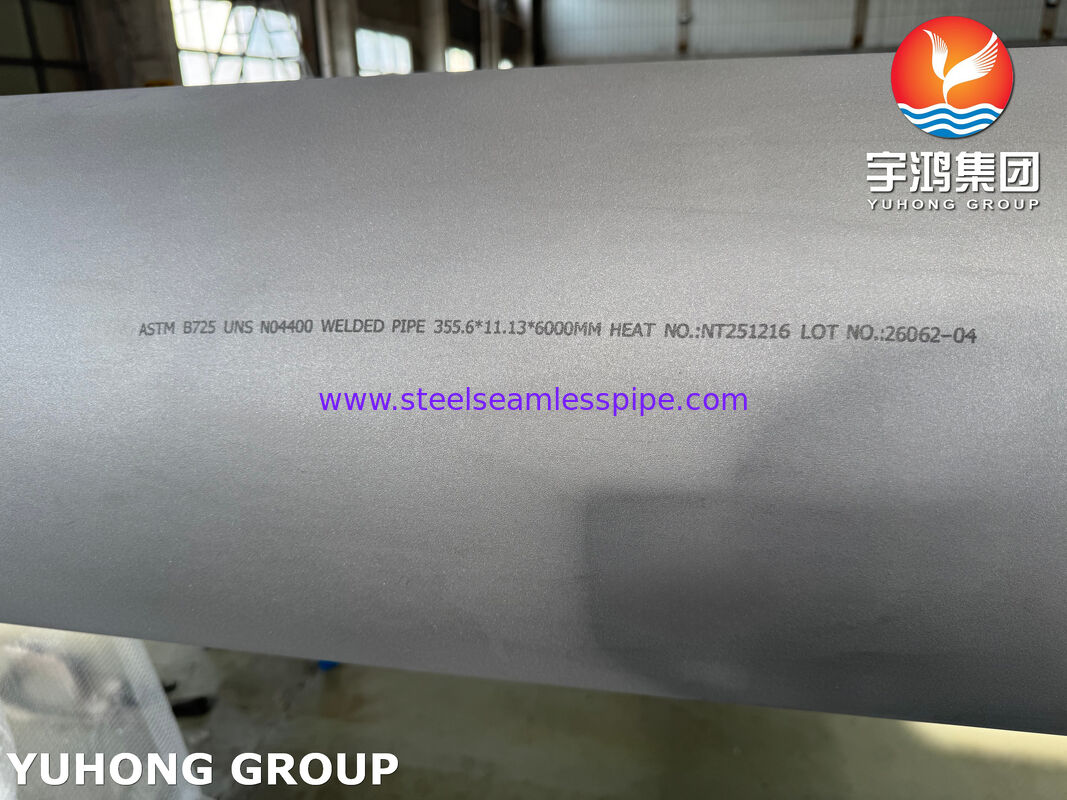

ASTM B725 UNS N04400 ท่อเหล็กไนเคิลผสมผสานท่อ Monel 400 ท่อผสาน

ท่อเหล็ก ตะเข็บเดียว (มาตรฐาน)

ท่อสองตะเข็บ (เส้นผ่านศูนย์กลางใหญ่ ตามข้อตกลง)

• กระบวนการ: ม้วนขึ้นรูปอย่างต่อเนื่องจากแถบขดเดียว

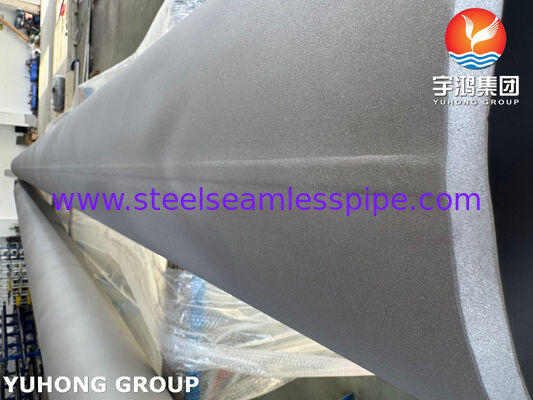

• รอยเชื่อม: รอยเชื่อม TIG แบบอัตโนมัติตามยาวหนึ่งอัน

• ข้อดี:

  • ต้นทุนที่ต่ำกว่าการผลิตที่รวดเร็วยิ่งขึ้น

  • ข้อบกพร่องในการเชื่อมที่อาจเกิดขึ้นน้อยลง

  • ความกลมและความตรงที่ดีขึ้น

• ข้อจำกัด: OD สูงสุดถูกจำกัดด้วยความกว้างของแถบ (โดยทั่วไปคือ ≤ NPS 12 สำหรับ Monel)

• กระบวนการ:

  1. แผ่น Monel สองแผ่นถูกตัดให้ได้ขนาดและรีดเป็นครึ่งสูบ (แต่ละแผ่นมี 180°)

  2. เปลือกครึ่งซีกทั้งสองมีการเชื่อมติดตามขอบตามยาวทั้งสองข้าง

  3. ตะเข็บทั้งสองถูกเชื่อม (โดยปกติจากด้านในและด้านนอก) – ทั้งแบบอัตโนมัติหรือแบบแมนนวล

  4. ท่อทั้งหมดผ่านการอบอ่อน (ผ่านกรรมวิธีทางความร้อน) หลังการเชื่อม

• ความท้าทาย:

  • ต้องมีการติดตั้งที่แม่นยำเพื่อหลีกเลี่ยงการวางแนวที่ไม่ตรง

  • ตะเข็บสองอันหมายถึงความยาวการเชื่อมสองเท่า เพิ่มการตรวจสอบและความเสี่ยงต่อการเกิดข้อบกพร่อง

  • การหลอมหลังการเชื่อมมีความสำคัญมากยิ่งขึ้นในการทำให้ HAZ ทั้งสองเป็นเนื้อเดียวกัน
