ASME SB725 UNS N04400 ท่อผสมทองแดงโลหะสกัดของโมเนล 400 นิเคิล
ภาพรวมสินค้า
ASME SB725 UNS N04400 ท่อผสมผสานเป็นท่อเหล็กเหล็กไนเคิล-ทองแดงผลิตจากโมเนล 400 / UNS N04400สาร
ผลิตภัณฑ์นี้ถูกออกแบบมาสําหรับระบบท่อที่สับสนองทองแดง-นิกเกิ้ลถูกกําหนดไว้สําหรับการใช้งานและการใช้งานทางกลASTM B725 ครอบคลุมท่อผสมผลิตจาก UNS N04400 และกําหนดการจําหน่ายในสภาพผสมและผสมผสมหรือผสมและบรรเทาความเครียด.
ท่อสามารถนําเสนอด้วยเส้นผ่าตัดภายนอกที่กําหนดเอง ความหนาผนัง ความยาว การตั้งค่าปลายท่อ สภาพการรักษาความร้อนและความต้องการการตรวจสอบ ตามมาตรฐานและรายละเอียดโครงการที่ใช้.
วัสดุและมาตรฐาน
ขนาดความหนา
มาตรฐานวัสดุ:ขนาดความหนา
ประเภทของวัสดุ:UNS N04400
สับสนธิ:โมเนล 400
ประเภทวัสดุ:สารสกัดของไนเคิล-ทองแดง
ประเภทสินค้า:ท่อผสม
การผลิต:การปั้น + การปั่น + การรักษาความร้อน
ASTM B725 โดยเฉพาะเจาะจงหลอดเหล็ก nickel และหลอดเหล็ก nickel-copper alloy, รวมถึง UNS N04400. มาตรฐานนี้ครอบคลุมท่อที่กําหนดไว้สําหรับการใช้งานเฉพาะและการใช้งานเครื่องกล
UNS N04400 / Monel 400
สารสกัดของไนเคิล-ทองแดง
UNS N04400 เป็นที่รู้จักกันทั่วไปว่าโมเนล 400, สังกะสีนิกเกิล-ทองแดง
สารประกอบของวัสดุมีลักษณะเป็น เนคเกิลสูงและทองแดงช่วงประมาณ280.0 ٪ 34.0หน้าผลิตภัณฑ์ปัจจุบันรายการ นิเคิลที่≥63.0%และทองแดง280.0 ٪ 34.0.
สารประกอบทางเคมีทั่วไป
| ธาตุ |
ข้อกําหนด UNS N04400 |
| นี |
≥ 63.0% |
| คู |
280.0 ٪ 34.0 |
| Fe |
≤ 2.5% |
| Mn |
≤ 2,0% |
| ใช่ |
≤ 0.5% |
| C |
≤ 0.30% |
| S |
≤ 0.024% |
ค่ายอมรับที่แม่นยําควรปฏิบัติตามฉบับที่ใช้ของ ASTM B725 / ASME SB725 และรายละเอียดการซื้อ
การผลิตท่อผสม
การสร้างเส้น
สายสลัดไนเคิล-ทองแดงถูกสร้างเป็นรูปร่างท่อทรงกระบอกที่มีขนาดควบคุม
การผสมผสานทางยาว
การเย็บยาวยาวถูกเย็บโดยใช้กระบวนการเย็บที่ควบคุมที่เหมาะสําหรับเหล็กเหล็กไนเคิล-ทองแดง
ผลิตภัณฑ์ ASTM B725 คือท่อผสม, การแยกมันจากผลิตภัณฑ์ท่อไร้รอย UNS N04400 ที่ครอบคลุมโดยมาตรฐาน ASTM/ASME อื่น ๆ
การรักษาความร้อน
ตามเงื่อนไขการจําหน่ายที่ใช้ได้ ท่อสามารถจําหน่ายได้ในรูปแบบ:
- ผสมผสมผสานและผสมผสาน
- ผสมผสานและบรรเทาความเครียด
สภาพการรักษาความร้อนเฉพาะเจาะจง ควรระบุในคําสั่งซื้อและตรวจสอบกับรายละเอียดที่ใช้
ข้อมูลเฉพาะเจาะจง
ข้อมูลผลิตภัณฑ์ปัจจุบันระบุช่วงที่มีให้บริการต่อไปนี้:
| ปริมาตร |
รายละเอียด |
| มาตรฐาน |
ASTM B725 / ASME SB725 |
| เกรด |
UNS N04400 |
| สับสน |
โมเนล 400 |
| ประเภทท่อ |
เครื่องเชื่อม |
| OD |
1/2 นิ้ว 24 นิ้ว |
| ความหนาของผนัง |
SCH 5S ถึง SCH XXS |
| ความยาว |
SRL / DRL / ความยาวตัด |
| ปลายท่อ |
ปลายเรียบ / ปลายเบฟ |
| NDT |
UT / RT / PT / PMI |
ระยะ OD และตารางที่ระบุไว้นี้ถูกสร้างขึ้นจากข้อมูลสินค้าปัจจุบัน ขนาดที่มีอยู่จริงควรถูกยืนยันให้ตรงกับความต้องการด้านมิติ B725 และรายละเอียดโครงการที่ใช้ได้
ASTM B725 ยังระบุตาราง 5S, 10S และ 40S ผ่านขนาดท่อชื่อ 30 นิ้วภายในเขตใช้งานของมัน, ด้วยขนาดอื่น ๆ ที่เป็นไปได้เมื่อความต้องการของรายละเอียดถูกตอบสนอง
คุณสมบัติทางกล
สําหรับหน้าสินค้า ผมแนะนําไม่ผสมผสานค่าขั้นต่ํามาตรฐานกับค่ามาตรฐานทั่วไปในอุตสาหกรรม
หน้าปัจจุบันให้อ้างอิงต่อไปนี้สําหรับวัสดุผสม
| สภาพ |
ความแข็งแรงในการดึง |
ความแข็งแรง |
ความยาว |
| ผสมผสม |
≥480 MPa |
≥195 MPa สําหรับ OD ≤127 mm |
≥ 35% |
| ผสมผสม |
≥480 MPa |
≥170 MPa สําหรับ OD >127 mm |
≥ 35% |
| ความ กดดัน ลดลง |
≥585 MPa |
≥380 MPa |
≥ 15% |
ค่าเหล่านี้ถูกนําเสนอในหน้าสินค้าที่มีอยู่ แต่สําหรับเว็บไซต์สุดท้ายผมแนะนําให้ระบุมันอย่างชัดเจนความต้องการทางกลที่ระบุใน ASME SB725หลังจากตรวจสอบฉบับและขนาดของสินค้าที่ใช้
บริการป้องกันการเก่า
การปฏิบัติราชการในกองทัพเรือ
โมเนล 400 มีความเกี่ยวข้องกับอุปกรณ์ทางทะเลและน้ําทะเลหลายอย่าง เนื่องจากประกอบของ นิเคิล-ทองแดง และพฤติกรรมการกัดกร่อน
การใช้งานที่เป็นไปได้ประกอบด้วย:
- ท่อน้ําทะเล
- ท่อกระบวนการทางทะเล
- ระบบเย็นน้ําทะเล
- เครื่องแลกเปลี่ยนความร้อนทางทะเล
- อุปกรณ์นอกทะเล
อย่างไรก็ตาม ความเหมาะสมของวัสดุจริง ควรถูกกําหนดขึ้นตามสารเคมีน้ําทะเล อุณหภูมิ ความเร็ว เนื้อหาออกซิเจน และสภาพการออกแบบ, แทนที่จะเพียงแค่บอกว่าสับสนธินั้นเหมาะสําหรับสภาพแวดล้อมทางทะเลทั้งหมด
การใช้งานทางเคมีและปิโตรเคมี
UNS N04400 สามารถพิจารณาได้สําหรับสภาพแวดล้อมเคมีลดพิษและพิษพิษเฉพาะ
การใช้งานที่เป็นไปได้ประกอบด้วย:
- ท่อการแปรรูปเคมี
- อุปกรณ์ที่เกี่ยวข้องกับกรดไฮโดรฟลูอริค
- การแปรรูปปิโตรเคมี
- ท่อหลอดของสารสกัด
- อุปกรณ์เคมีอุตสาหกรรม
ข้อมูลผลิตภัณฑ์ที่มีอยู่ระบุโดยเฉพาะเจาะจงว่า HF alkylation, การแปรรูปเคมีและวิศวกรรมทางทะเล เป็นหนึ่งในเป้าหมายการใช้งาน
การใช้งานในงานน้ํามันและก๊าซ
สําหรับโครงการน้ํามันและก๊าซ ผลิตภัณฑ์สามารถวางอยู่รอบท่อสําหรับการบริการที่ทําลายล้างแทนที่จะแค่บอกว่า รางน้ํามันและน้ํามัน
การใช้งานที่เป็นไปได้ประกอบด้วย:
- ท่อกระบวนการ
- การขนส่งของเหลวที่รสส
- ท่อในทะเล
- ระบบฉีดสารเคมี
- อุปกรณ์กระบวนการพิเศษ
สําหรับบริการกรดหรือสถานการณ์น้ํามันและก๊าซที่มีความเฉพาะเจาะจงอื่น ๆ การเลือกวัสดุควรถูกตรวจสอบให้ตรงกับรายละเอียดโครงการที่ใช้และความต้องการการบริการกรด
การตรวจสอบและการทดสอบ
ตัวเลือกการตรวจสอบที่มีอยู่สามารถรวมถึง:

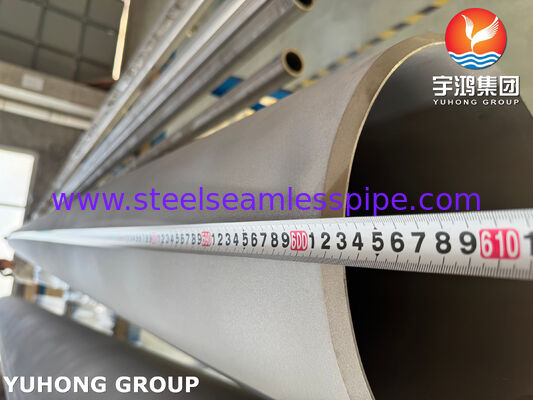

การตรวจสอบมิติ
- กว้างด้านนอก

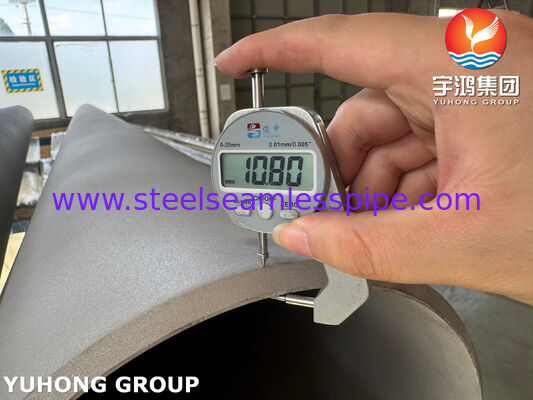

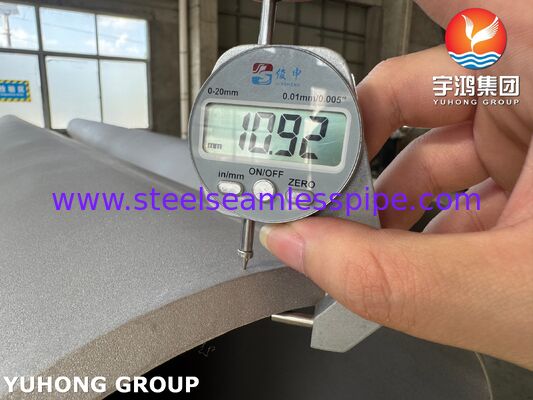

- ความหนาของผนัง
- ความยาว
- ความกลม
- ความตรง
- ขนาดปลายท่อ
การตรวจสอบการเชื่อม
ขึ้นอยู่กับรายละเอียดการซื้อ
- การตรวจฉายแสง (RT)
- การทดสอบ Ultrasonic (UT)
- การทดสอบสารเจาะของเหลว (PT)
การตรวจสอบวัสดุ
- สารประกอบเคมี
- คุณสมบัติทางกล
- PMI
- การติดตามจํานวนความร้อน
รายการข้อมูลสินค้าที่มีอยู่UT, RT, PT และ PMIเป็นตัวเลือก NDT / การตรวจสอบที่มีอยู่
พื้นผิวและปลายท่อ
ไพป์เอ็นด์
การตั้งค่าที่มีอยู่:
พื้นที่
สภาพผิวสุดท้ายสามารถกําหนดได้ตาม:
- สภาพการผลิต
- การรักษาด้วยความร้อน
- ความต้องการในการทําความสะอาด
- รายละเอียดโครงการ
สําหรับท่อผสมไนเคิลที่ผสมผสาน ความต้องการในการตรวจสอบพื้นผิวและพื้นที่ผสมผสาน ควรระบุแยกจากสภาพพื้นผิวท่อทั่วไป
การควบคุมคุณภาพ
กระบวนการผลิตและตรวจสอบสามารถรวมถึง:
- การตรวจสอบวัตถุดิบ
- การติดตามจํานวนความร้อน
- การตรวจสอบมิติของแผ่น/แผ่น
- การจัดตั้งการตรวจสอบ
- การตรวจสอบเย็บผสม
- การตรวจสอบการรักษาความร้อน
- การตรวจสอบมิติ
- NDT
- PMI เมื่อระบุ
- เอกสารสุดท้าย
ขอบเขตการตรวจสอบควรสอดคล้องกับข้อบังคับ ASME SB725 และคําสั่งซื้อของลูกค้าที่ใช้ได้
