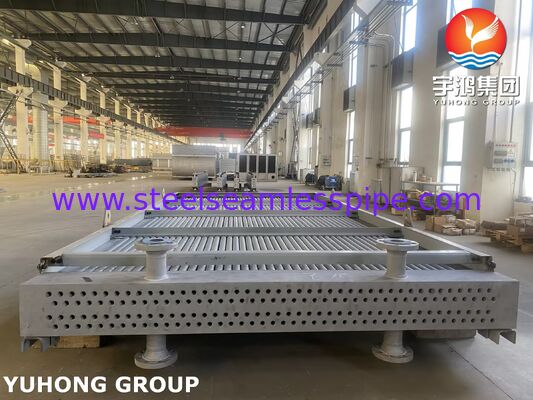

ASME VIII-1, API 661 เครื่องทำความเย็นด้วยอากาศสำหรับอุตสาหกรรมปิโตรเลียมและพลังงาน

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Yuhong
ได้รับการรับรอง:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
หมายเลขรุ่น:	อากาศเย็น

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	1 - 1000000 USD
รายละเอียดการบรรจุ:	พาเลท
เวลาการส่งมอบ:	45 - 150 วัน
เงื่อนไขการชำระเงิน:	ที/ที,แอล/C
สามารถในการผลิต:	100 ชุดต่อเดือน

ติดต่อ

ผลิตภัณฑ์ทั้งหมด

ท่อไร้รอยต่อสแตนเลส (328)

ท่อไร้รอยต่อสแตนเลส (322)

ท่อสแตนเลสดูเพล็กซ์ (134)

ท่อสแตนเลสดูเพล็กซ์ (36)

ท่อเข็ม (152)

ท่อครีบ (702)

เครื่องแลกเปลี่ยนความร้อน (26)

ท่อแลกเปลี่ยนความร้อน (457)

พวงท่อแลกเปลี่ยนความร้อน (46)

แผ่นท่อแลกเปลี่ยนความร้อน (125)

เครื่องสลับความร้อน (39)

แอร์เย็น (11)

ภาชนะรับความดัน (4)

ท่อเชื่อมสแตนเลส (61)

ท่อสแตนเลสสตีล (132)

โลหะผสมนิกเกิลท่อ (272)

ท่อโลหะผสมนิกเกิล (98)

ท่อโลหะผสมทองแดง (248)

ท่อเหล็กอัลลอยด์ (209)

ท่อไทเทเนียม (20)

Bright Annealed Tube (172)

ท่อหม้อไอน้ำ (151)

ข้อต่อเหล็ก (858)

หน้าแปลนเหล็ก (657)

คนอื่น (404)

ชิ้นส่วนสำหรับงานหุ้ม (8)

รายละเอียดสินค้า

เน้น:

เครื่องทำความเย็นด้วยอากาศ ASME VIII-1 สำหรับการกลั่นน้ำมัน

เครื่องทำความเย็นด้วยอากาศ API 661 สำหรับภาคพลังงาน

เครื่องทำความเย็นด้วยอากาศอุตสาหกรรมที่ได้รับการรับรอง ASME

ASME VIII-1, API 661 เครื่องแลกเปลี่ยนความร้อนอากาศสำหรับอุตสาหกรรมปิโตรเคมีและพลังงาน

Yuhong Group Co., Ltd. — ผู้ผลิตอุปกรณ์แลกเปลี่ยนความร้อนชั้นนำของจีน บริษัทได้รับการรับรองมาตรฐาน ASME (การประทับตรา PP, S, U, NB), ISO9001:2015 และ ISO14001:2015 ออกแบบและผลิตเครื่องแลกเปลี่ยนความร้อนอากาศตาม API 661 และ ASME Section VIII Div. 1 รวมถึงหม้อน้ำควบแน่น, คอนเดนเซอร์, เครื่องระเหย, เครื่องปฏิกรณ์ และผลิตภัณฑ์อื่นๆ สำหรับอุตสาหกรรมปิโตรเคมี, ปิโตรเคมี และพลังงาน

คำอธิบายผลิตภัณฑ์

เครื่องแลกเปลี่ยนความร้อนอากาศ (Air Cooled Heat Exchanger — ACHE) ที่ออกแบบและผลิตตามข้อกำหนดAPI 661 (ฉบับที่ 7) และ ASME Section VIII Division 1, เป็นอุปกรณ์ที่มีประสิทธิภาพสูงสำหรับการระบายความร้อนและการควบแน่นของของเหลวและก๊าซในกระบวนการทางเทคโนโลยี โดยใช้ลมในบรรยากาศเป็นสารหล่อเย็น อุปกรณ์นี้มีไว้สำหรับใช้งานในสภาวะอุตสาหกรรมที่หนักหน่วงในโรงกลั่นน้ำมัน, โรงงานปิโตรเคมี, โรงงานแปรรูปก๊าซ และโรงไฟฟ้า

โครงสร้างของเครื่องแลกเปลี่ยนความร้อนอากาศประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

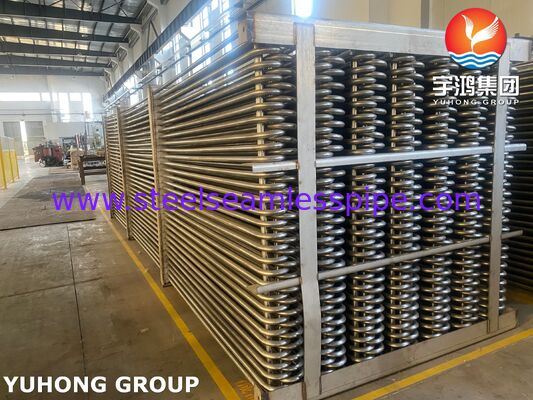

ชุดท่อ (Tube Bundle) — เป็นองค์ประกอบหลักในการแลกเปลี่ยนความร้อนพัดลมแกน (Axial Fans) — เป็นตัวบังคับหรือเหนี่ยวนำการไหลของอากาศ
หัวท่อ (Headers) — สำหรับกระจายของไหลในท่อโครงสร้างรองรับ (Structural Framework)
บานเกล็ดปรับได้ (Louvers) — สำหรับควบคุมการไหลของอากาศตามอุณหภูมิของฤดูกาลคุณสมบัติทางเทคนิค
พารามิเตอร์
ค่า / คำอธิบายมาตรฐานการออกแบบ

API 661 (ฉบับที่ 7, ISO 13706), ASME Section VIII Div. 1

การรับรอง	การประทับตรา ASME "U" (ตามคำขอของลูกค้า)
ประเภทพัดลม	การบังคับอากาศ (Forced Draft) หรือ การเหนี่ยวนำอากาศ (Induced Draft)
ประเภทหัวท่อ	แบบปลั๊ก, แบบฝาปิดถอดได้, แบบท่อร่วม
วัสดุท่อ	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
วัสดุครีบ	อลูมิเนียม (แพร่หลายที่สุด), เหล็กกล้าไร้สนิม
ประเภทครีบ	แบบฝัง "G" (embedded), แบบมีลาย "L" (knurled), แบบอัดรีด, แบบพันรอบ
วัสดุหัวท่อ	ASTM A516 Gr.60 / เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม
ช่วงอุณหภูมิ	ตั้งแต่ -40°C ถึง +600°C
แรงดันใช้งานสูงสุด	สูงสุด 450 บาร์ (ขึ้นอยู่กับการใช้งาน)
การจัดวางชุดท่อ	แนวนอน (แพร่หลายที่สุด) หรือ แนวตั้ง
การทดสอบและการควบคุมคุณภาพ	เครื่องแลกเปลี่ยนความร้อนอากาศทั้งหมดต้องผ่านการทดสอบที่ครอบคลุมตามข้อกำหนดของ ASME Section VIII Div. 1 และ API 661:
ประเภทการทดสอบ	มาตรฐาน / ข้อกำหนด

คำอธิบาย

การทดสอบแรงดันไฮดรอลิก

ASME VIII UG-99	แรงดันทดสอบ: 1.3 * แรงดันออกแบบ คงแรงดันไม่น้อยกว่า 4 ชั่วโมง	การทดสอบแรงดันลม
ASME VIII UG-100	แรงดันทดสอบ: 1.1 * แรงดันออกแบบ	การทดสอบการรั่วซึม
Leak Test	การตรวจสอบรอยเชื่อมและรอยต่อทั้งหมดอย่างละเอียด	การทดสอบการสั่นสะเทือน
API 661	การควบคุมแอมพลิจูดการสั่นสะเทือน จำกัดไม่เกิน 20% ของค่าที่ยอมรับได้ตาม API 661	การทดสอบเสียง
API 661 ภาคผนวก E	การวัดระดับเสียงตามวิธีการของมาตรฐาน	การตรวจสอบบุคคลที่สาม
จำเป็น	การตรวจสอบโดยผู้ตรวจสอบอิสระ (ตามคำขอของลูกค้า)	หมายเหตุ
เอกสารทั้งหมดเกี่ยวกับคุณภาพ (MTC) สำหรับส่วนประกอบที่อยู่ภายใต้แรงดัน จะถูกจัดส่งตามมาตรฐาน EN10204 3.1.	ข้อได้เปรียบของเครื่องแลกเปลี่ยนความร้อนอากาศตามมาตรฐาน API 661 และ ASME	ไม่ต้องใช้น้ำ

แตกต่างจากระบบหล่อเย็นด้วยน้ำ เครื่องแลกเปลี่ยนความร้อนอากาศไม่ต้องการการจ่ายน้ำอย่างต่อเนื่อง และไม่ก่อให้เกิดความเสี่ยงจากการปนเปื้อนของน้ำในระบบกระบวนการประสิทธิภาพทางเศรษฐกิจ

ไม่มีค่าใช้จ่ายในการเตรียมน้ำและการบำบัดน้ำ ลดค่าใช้จ่ายในการดำเนินงาน

ความปลอดภัยต่อสิ่งแวดล้อมไม่มีการปล่อยน้ำเสีย และลดผลกระทบต่อสิ่งแวดล้อม
ความน่าเชื่อถือและความทนทานสูงการออกแบบตามมาตรฐาน API 661 รับประกันความทนทานต่อการกัดกร่อน, การสึกหรอ และการรับแรงสั่นสะเทือน
ความยืดหยุ่นในการกำหนดค่าอุปกรณ์สามารถติดตั้งได้ทั้งบนฐานรากและบนโครงสร้างรองรับ (pipe racks)
ความหลากหลายของวัสดุตั้งแต่เหล็กกล้าคาร์บอนไปจนถึงไทเทเนียมและเหล็กกล้าดูเพล็กซ์ ซึ่งช่วยให้สามารถทำงานกับสารที่มีฤทธิ์กัดกร่อนและมีอุณหภูมิสูงได้
การรับรองสำหรับตลาดรัสเซียYuhong Group มีประสบการณ์ในการจัดเตรียมอุปกรณ์สำหรับการรับรอง TR EAEU (TR CU) รวมถึงการจัดส่งสำหรับรัสเซีย พร้อมกับการได้รับ CRN สำหรับแคนาดา และ TR CU สำหรับ EAEU

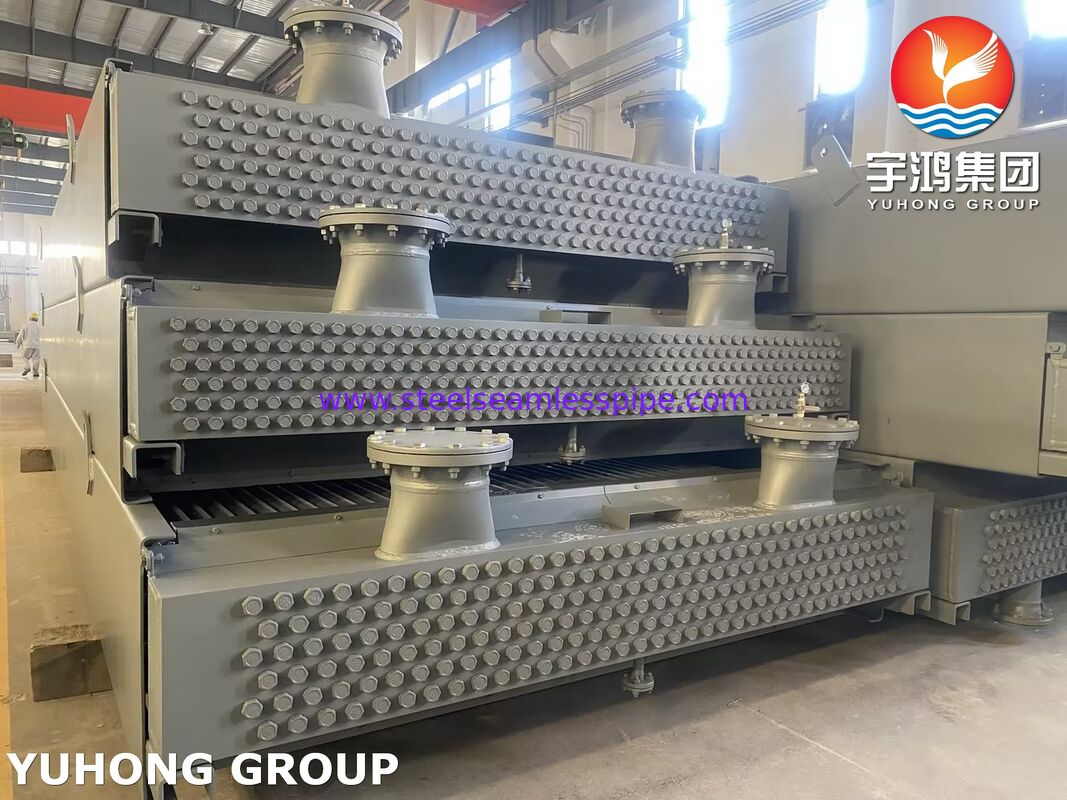

ลักษณะเฉพาะของการออกแบบโครงสร้างลักษณะเฉพาะของการออกแบบหัวท่อ (Header Boxes)
หัวท่อของเครื่องแลกเปลี่ยนความร้อนอากาศมีหน้าตัดสี่เหลี่ยมผืนผ้า ซึ่งช่วยลดความหนาของผนังเมื่อเทียบกับภาชนะทรงกระบอก Yuhong Group ดำเนินการคำนวณหัวท่อโดยใช้วิธีไฟไนต์เอลิเมนต์ (FEA) เพื่อยืนยันความสมบูรณ์ของโครงสร้าง ซึ่งสอดคล้องกับข้อกำหนดของ API 661 และ ASMEการแบ่งส่วนหัวท่อตามอุณหภูมิ

ตาม API 661 เมื่อความแตกต่างของอุณหภูมิระหว่างส่วนขาเข้าและขาออกของหัวท่อมากกว่า 110°C (200°F) จะมีการแบ่งส่วนหัวท่อเพื่อชดเชยการเสียรูปเนื่องจากความร้อน

การควบคุมการไหลของอากาศบานเกล็ดปรับได้ (louvers) ช่วยให้สามารถปรับความสามารถในการระบายความร้อนให้เข้ากับการเปลี่ยนแปลงอุณหภูมิของอากาศภายนอกตามฤดูกาลได้

พื้นที่การใช้งานเครื่องแลกเปลี่ยนความร้อนอากาศของ Yuhong Group ตามมาตรฐาน API 661 และ ASME Section VIII Div. 1 ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมและกระบวนการทางเทคโนโลยีดังต่อไปนี้:

อุตสาหกรรมประเภทการใช้งาน

การกลั่นน้ำมัน (Oil Refineries)

การระบายความร้อนของกระแสไฮโดรคาร์บอน, การควบแน่นผลิตภัณฑ์ส่วนบนของหอกลั่น, การระบายความร้อนของสารในเครื่องปฏิกรณ์

โรงงานปิโตรเคมี (Petrochemical Plants)	การระบายความร้อนของผลิตภัณฑ์จากปฏิกิริยา, การควบแน่นหลังเครื่องปฏิกรณ์, การระบายความร้อนของคอลัมน์กลั่น
การแปรรูปก๊าซ (Gas Processing)	การควบแน่นก๊าซธรรมชาติเหลว (NGL) และการระบายความร้อนของกระแสแก๊ส
โรงไฟฟ้า (Power Plants)	การหล่อเย็นน้ำมันกังหัน, การหล่อเย็นน้ำมันหม้อแปลง, การหล่อเย็นเสริม
อุตสาหกรรมเคมี (Chemical Industry)	การระบายความร้อนของเครื่องปฏิกรณ์เคมี, การควบแน่นในกระบวนการกลั่น
หมายเหตุ	สำหรับโรงงานแปรรูปน้ำมันและโรงงานเคมี การปฏิบัติตามมาตรฐาน API 661 เป็นข้อกำหนดที่จำเป็นสำหรับผู้รับเหมา EPC ส่วนใหญ่
ประเภทของเครื่องแลกเปลี่ยนความร้อนอากาศที่มีจำหน่าย	Yuhong Group ผลิตเครื่องแลกเปลี่ยนความร้อนอากาศในการออกแบบโครงสร้างดังต่อไปนี้:

การบังคับอากาศ (Forced Draft) — พัดลมติดตั้งอยู่ด้านล่างของชุดท่อ ช่วยให้เข้าถึงพัดลมได้สะดวกสำหรับการบำรุงรักษา แนะนำสำหรับงานที่ต้องการอุณหภูมิสูง

การเหนี่ยวนำอากาศ (Induced Draft)

— พัดลมติดตั้งอยู่ด้านบนของชุดท่อ ช่วยให้การกระจายอากาศสม่ำเสมอ และลดการหมุนวนของอากาศร้อน แพร่หลายที่สุดในอุตสาหกรรมปิโตรเคมี

แนวนอน (Horizontal) — ท่อติดตั้งในแนวนอน การไหลของอากาศตั้งฉากกับท่อ เหมาะสำหรับการระบายความร้อนของปริมาณสารในกระบวนการขนาดใหญ่ มีโครงสร้างที่กะทัดรัดและสะดวกในการบำรุงรักษา (สามารถถอดชุดท่อออกได้ง่ายสำหรับการทำความสะอาด)
แนวตั้ง (Vertical) — ท่อติดตั้งในแนวตั้ง ใช้เมื่อมีข้อจำกัดด้านพื้นที่ในการติดตั้ง
รูปตัว V / โครง A (V-Shaped / A-Frame) — ท่อติดตั้งเป็นรูปตัว V ให้พื้นที่แลกเปลี่ยนความร้อนสูงสุดในโครงสร้างที่กะทัดรัด แนะนำสำหรับงานที่ต้องการการระบายความร้อนสูง
การติดต่อสำหรับข้อเสนอทางการค้า, การปรึกษาทางเทคนิค และการขอเอกสาร โปรดติดต่อเรา:
