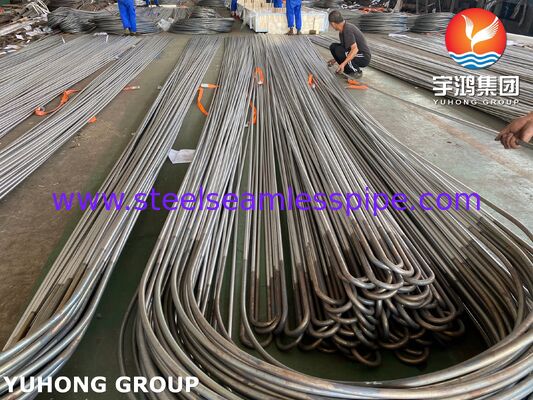

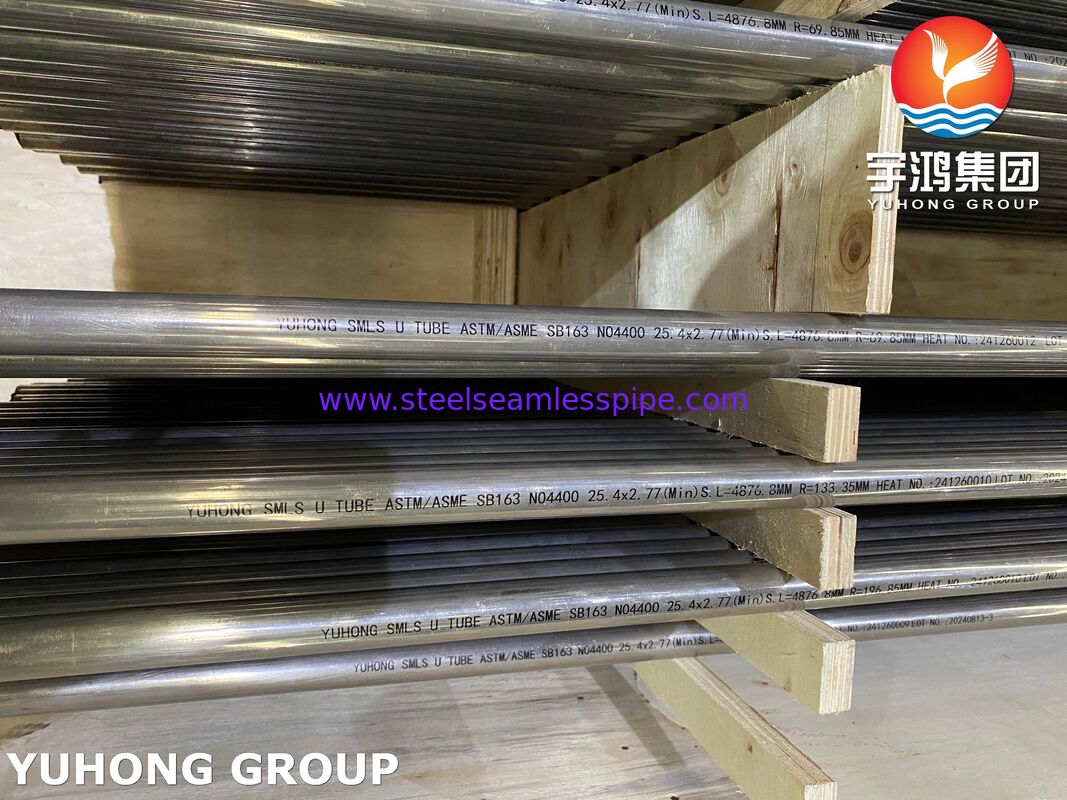

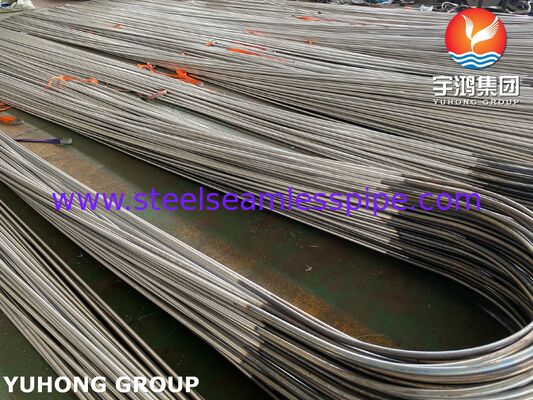

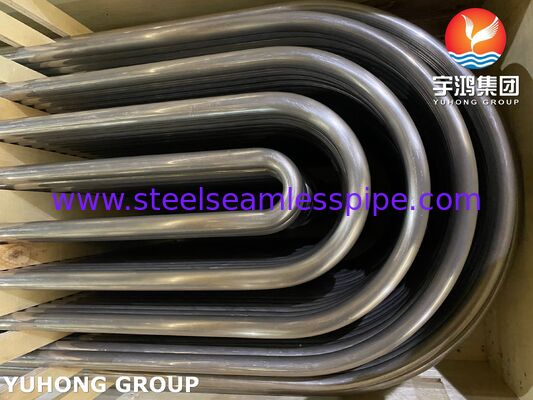

ท่อแลกเปลี่ยนความร้อนแบบ U-bend โลหะผสมนิกเกิล Monel400 ASME SB163 N04400

นิเคิลสแตนเลส U Bend Heat Exchanger Tube Monel400 ASME SB163 N04400

ท่อบิด Monel 400 U เป็นผลิตภัณฑ์แบบท่อที่มีประสิทธิภาพสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับอุปกรณ์โอนความร้อนมันผสมผสานคุณสมบัติเฉพาะอย่างยิ่งของเหล็กสกัด Monel 400 กับรูปร่าง "U" ที่ใช้งานได้เพื่อควบคุมการไหลของเหลวการเปลี่ยนแปลงอุณหภูมิ และการกัดกร่อนในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ

หลอดยูเบนด์ใช้กันอย่างแพร่หลายในระบบแลกเปลี่ยนความร้อน

• การบิด 'U' ทําด้วยกระบวนการทํางานเย็น
• การบิด 'U' ทําให้รัศมีที่ต้องการตามภาพวาดของลูกค้า
• ส่วนโค้งและขา 6 นิ้ว เป็นความเครียดที่บรรเทาโดยความต้านทานความร้อน
• ก๊าซอ่อน (อาร์กอน) ผ่านมันในอัตราการไหลที่ต้องการเพื่อหลีกเลี่ยงการออกซิเดียนใน ID
• การตรวจสอบรัศมีสําหรับ OD และผนังผ่อนผันกับรายละเอียดที่แนะนํา
• คุณสมบัติทางกายภาพและโครงสร้างเล็ก ๆ ถูกตรวจสอบในสามตําแหน่งที่แตกต่างกัน
• การตรวจสอบทางสายตาสําหรับคลื่นและรอยแตกถูกทําด้วย Dye Penetrant Test
• จากนั้นหลอดแต่ละหลอดจะถูกทดสอบน้ํากับความดันที่แนะนําเพื่อตรวจสอบการรั่วไหล
• การทดสอบลูกตะกร้าถูกทําเพื่อตรวจสอบความสะอาดของท่อ
• จากนั้นถูกลาก, แห้ง, ตราและบรรจุ
• ขั้นตอนทั้งหมดถูกปฏิบัติตาม TEMA "C" และ ASTM A-688 อย่างเคร่งครัด

การเลือก Monel 400 สําหรับท่อบิด U เป็นการตัดสินใจทางกลยุทธ์ที่เนื่องจากการผสมผสานคุณสมบัติที่โดดเด่น โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่สแตนเลสมาตรฐานจะล้มเหลวนี่คือเหตุผลหลักที่เลือก:

- ความทนทานต่อการกัดกรองที่สูงกว่าในสภาพแวดล้อมที่รุนแรง: นี่คือเหตุผลหลักในการเลือก Monel 400

- น้ําทะเลที่ไหล: เป็นวัสดุที่ใช้ในงานวิศวกรรมเรือ, การสร้างเรือ และแพลตฟอร์มในทะเล เพราะมันทนต่อการกัดกร่อนจากน้ําเกลือ

- สภาพกรด: มันทนต่อกรดไฮโดรอฟลูอริค และกรดซัลฟูริกและฮิดรอชลอริกได้ดีมากภายใต้สภาพการลด ทําให้มันเหมาะสมสําหรับอุปกรณ์การแปรรูปเคมี

- โซลูชั่นแอลคาลีน: มันยังทนต่อการกัดกร่อนจากสารแอลคาลีนและสารละลายเกลือ

- คุณสมบัติทางกลที่ดีเยี่ยม: โมเนล 400 รักษาความแข็งแรงและความแข็งแรงสูงในช่วงอุณหภูมิที่กว้างขวาง, จากสภาพความเย็นใต้ศูนย์ถึงประมาณ 500 ° C (1000 ° F).มันยังมีความยืดหยุ่นที่ดีนั่นหมายความว่ามันสามารถสร้างรูปแบบที่ซับซ้อนได้อย่างง่ายดาย เช่น U-bend โดยไม่สูญเสียความสมบูรณ์แบบทางกล

- ทนทานกับชนิดการเก่าเฉพาะ: มันมีความทนทานสูงต่อการเก่ากระตุ้นการเก่าซึ่งเป็นรูปแบบการล้มเหลวทั่วไปสําหรับวัสดุอื่นๆ ในสภาพแวดล้อมที่อุดมไปด้วยคลอเรด เช่น น้ําทะเล.

- คุณสมบัติทางความร้อนที่ดี: สายเหล็กมีความสามารถในการนําความร้อนที่ดีและอัตราการขยายความร้อนต่ําซึ่งลดความอ่อนเพลียทางเครื่องจักรกลที่ส่วนเชื่อมที่ท่อเชื่อมต่อกับแผ่นท่อของอุปกรณ์.

- สะดวกต่อการผลิต: แม้ว่าจะมีประสิทธิภาพสูง, Monel 400 สามารถ welded และการแปรรูปโดยใช้เทคนิคมาตรฐาน,ซึ่งเป็นสิ่งจําเป็นในการผลิตรูปร่างโค้ง U และการบูรณาการมันในระบบที่ใหญ่กว่า.

- รายละเอียดของลูกค้า



การทดสอบคุณภาพบางส่วนที่เราดําเนินการรวมถึง:
