ท่อแลกเปลี่ยนความร้อนจากเหล็กไร้ขัด A179 A213 ท่อที่มีแผ่นท่อ

ท่อแลกเปลี่ยนความร้อนจากเหล็กไร้ขัด A179 A213 ท่อที่มีแผ่นท่อ

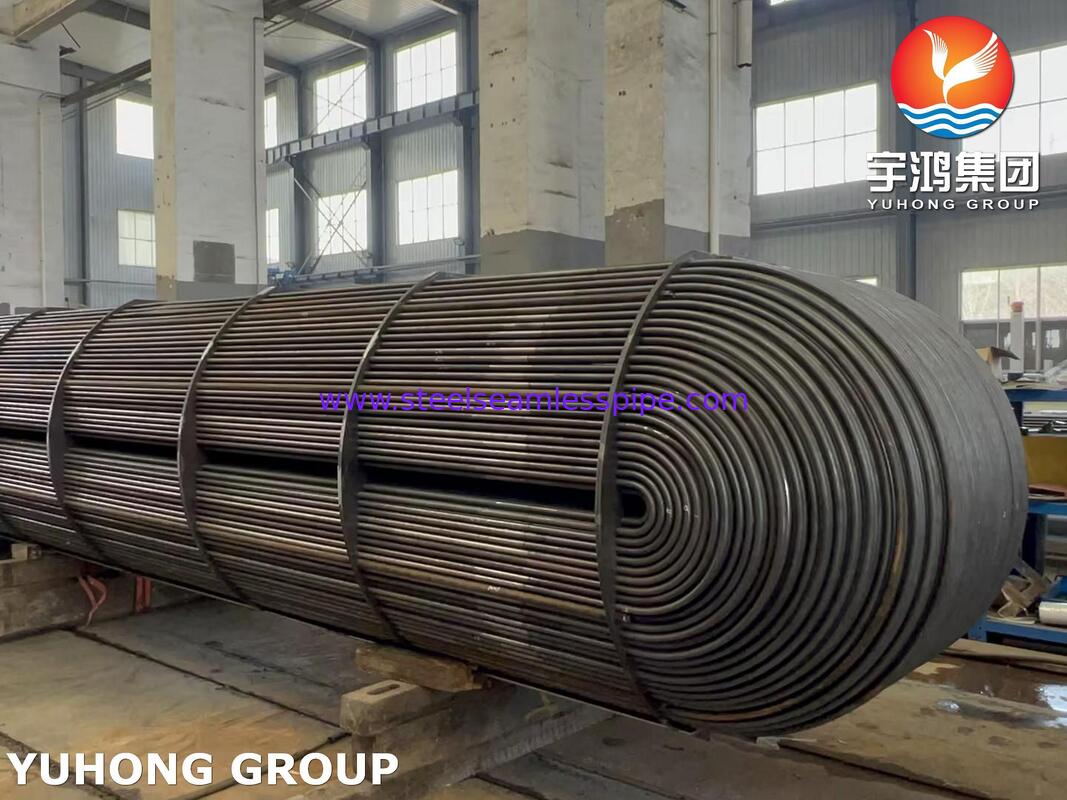

กล่องท่อคืออะไร?

ผังท่อเป็นแกน, การประกอบภายในของเปลือกและท่อแลกเปลี่ยนความร้อน มันไม่ใช่แลกเปลี่ยนความร้อนทั้งตัว แต่เป็น "หัวใจ" ของหน่วยที่สามารถถอดออกได้

กล่องท่อทั่วไปประกอบด้วยส่วนประกอบหลักต่อไปนี้ ทั้งหมดรวมกัน:

1ท่อ: เป็นท่อขนาดเล็กหลายร้อยท่อ (มักทําจากทองแดง เหล็กไม่ржаาว หรือไทเทเนียม) โดยมีของไหลผ่าน

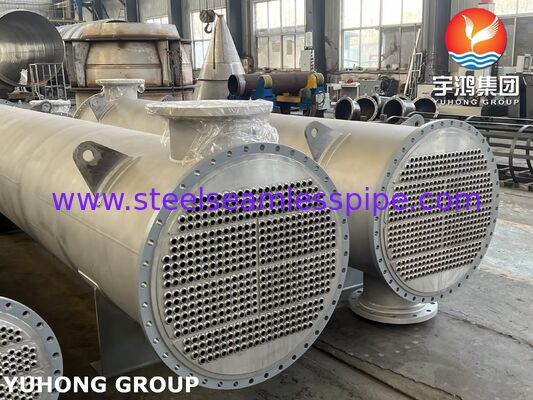

2ผนังท่อ: ผนังกลมหนาในแต่ละปลายของผัง. ท่อถูกแนบไว้อย่างมั่นคงในรูในแผ่นเหล่านี้ (โดยการผสมผสาน, การม้วน, หรือการขยาย) เพื่อป้องกันการผสมผสานของของเหลวทั้งสอง.

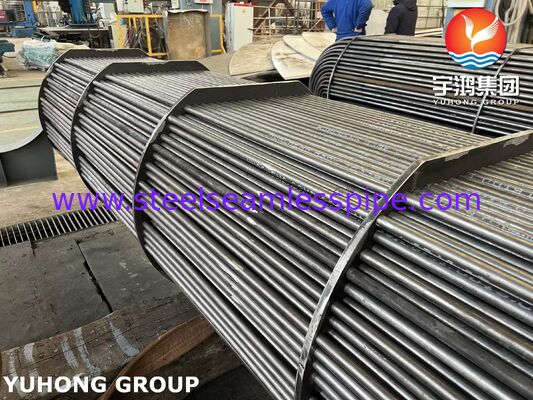

3. แบฟล์: เป็นชุดของแผ่นวางตามความยาวของผัง. พวกเขาใช้สองจุดประสงค์หลัก:

สนับสนุนท่อ: ป้องกันพวกเขาจากการลดลงและสั่นสะเทือน

การไหลของของเหลวโดยตรง: พวกมันบังคับให้ของเหลวด้านเปลือก (ของเหลวที่ไหลรอบด้านนอกของท่อ) ใช้เส้นทางการไหลผ่านท่อซึ่งเพิ่มความวุ่นวายและประสิทธิภาพการถ่ายทอดความร้อน.

4. สเปเซอร์ & สตาร์ทไทย: สตาร์ทยาวที่ถือเบฟเลสและแผ่นท่อในการสอดคล้องอย่างแม่นยํา

การใช้งานหลักของท่อบันท์ คือการแลกเปลี่ยนความร้อนอย่างมีประสิทธิภาพและขนาดใหญ่ระหว่างของเหลวสองส่วน โดยรักษาความแยกกันทางกายภาพนี่คือสิ่งสําคัญในกระบวนการอุตสาหกรรมมากมาย.

วิธีการทํางาน:

น้ําเหลวหนึ่ง (มักจะเป็นน้ําเหลวที่ต้องเย็น) ผ่านท่อ และน้ําเหลวอีกหนึ่ง (มักจะเป็นน้ําเย็นหรือควาย) ผ่านด้านนอกของท่อการถ่ายทอดความร้อนผ่านผนังท่อจากของเหลวที่ร้อนกว่าไปยังของเหลวที่เย็นกว่า.

การใช้งานและอุตสาหกรรมหลัก

ผังท่อมีอยู่ทุกที่ในอุตสาหกรรมที่ต้องการการทําความร้อนหรือทําความเย็นของของเหลวกระบวนการ:

1การผลิตพลังงาน:

คอนเดนเซอร์พื้นผิว: คอนเดนเซสควายออกจากทัวรบินกลับสู่น้ํา (คอนเดนเซต) โดยใช้น้ําเย็น นี่คือหนึ่งในการใช้งานที่ใหญ่ที่สุด

เครื่องทําความร้อนน้ําอัดน้ํา: เครื่องทําความร้อนก่อนน้ําอัดน้ําอัดน้ําโดยใช้ควายที่สกัดจากทูไบน์

2การชําระน้ํามันและปิโตรเคมี:

การกระจายน้ํามันดิบ: การทําความร้อนน้ํามันดิบก่อนที่จะเข้าสู่คอลัมน์กระจายน้ํามัน

การเย็นของผลิตภัณฑ์: การเย็นของผลิตภัณฑ์ที่ระบาย เช่น เบนซิน, ไดเซล เป็นต้น

Reboilers & Condensers: สําหรับคอลัมน์ปั่นและปฏิกิริยาเคมี

3การแปรรูปทางเคมี:

การควบคุมอุณหภูมิในการปฏิกิริยาเคมี การฟื้นฟูสารละลาย และการทําความร้อน/ทําความเย็นในกระแสกระบวนการ

4. HVAC & เครื่องเย็น:

เครื่องทําความเย็น: เครื่องทําความเย็นน้ําขนาดใหญ่สําหรับการทําความเย็นในเขตกลางหรือกระบวนการอุตสาหกรรม

ระบบทําความร้อนน้ําร้อน

5อุตสาหกรรมเรือ:

เครื่องเย็น: สําหรับเครื่องยนต์น้ํา, น้ํามันเล็บ, และระบบควายบนเรือ

6อุตสาหกรรมอื่น: สารยา

ขนาดระยะทาง:

การเสร็จ

โซลูชั่น Annealed & Pickled / Bright Annealed

ประเภทของท่อ:

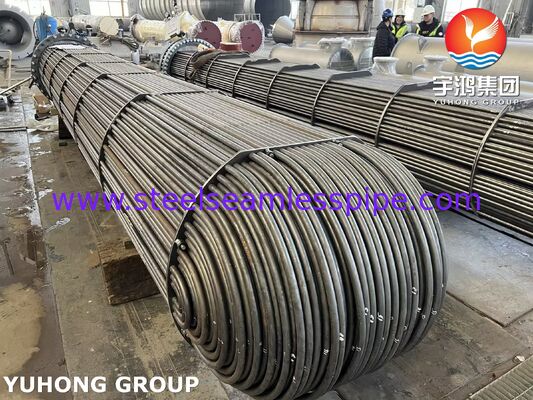

U-Bend & Straight

การทดสอบคุณภาพบางส่วนที่เราดําเนินการรวมถึง:

การทดสอบเพิ่มเติมนอกจากการทดสอบที่กล่าวมาข้างต้นแล้ว เรายังทําการทดสอบเพิ่มเติมกับผลิตภัณฑ์ที่ผลิต
