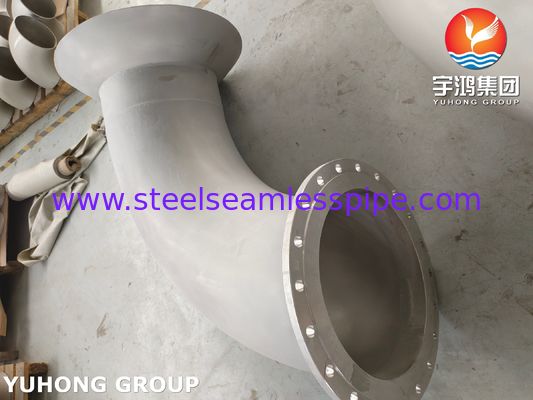

สแตนเลสสแตนเลส FITNING customized BELLMOUTH ท่อสปิล

ท่อสแตนเลสสตีลแบบกำหนดเองพร้อมปากแตร

ในรูปแบบที่ง่ายที่สุด ปากแตรคือทางเข้าหรือทางออกที่บานออกเป็นรูปกรวย เมื่อทำจากสแตนเลสสตีล จะถูกเลือกใช้สำหรับคุณสมบัติเฉพาะของวัสดุ เช่น ความทนทานต่อการกัดกร่อน ความแข็งแรง สุขอนามัย และความทนทาน

นี่คือรายละเอียดการใช้งานหลักๆ ตั้งแต่การใช้งานทั่วไปไปจนถึงการใช้งานเฉพาะทางมากขึ้น:

1. พลศาสตร์ของไหลและระบบสูบน้ำ (การใช้งานทั่วไปที่สุด)

นี่คือการใช้งานแบบคลาสสิกและสำคัญที่สุด ปากแตรถูกติดตั้งที่ช่องดูดของปั๊ม

วัตถุประสงค์: เพื่อสร้างการไหลของของเหลวที่ราบรื่นและคล่องตัวเข้าไปในใบพัดปั๊ม

วิธีการทำงาน:

ลดความปั่นป่วน: ช่องทางเข้าแบบมีขอบคมทำให้ของเหลว "แยก" ออกจากผนังท่อ สร้างกระแสน้ำวนและความปั่นป่วน

ลดการสูญเสียที่ทางเข้า: ความปั่นป่วนนี้สร้างการสูญเสียแรงดัน (การสูญเสียเฮด) อย่างมาก ทำให้ปั๊มต้องทำงานหนักขึ้นเพื่อดึงของเหลวเข้ามา

ส่งเสริมการไหลแบบลามินาร์: รูปทรงโค้งมนค่อยๆ ของปากแตรนำของเหลวเข้าสู่ท่ออย่างราบรื่น ลดการแยกตัวและรักษารูปแบบการไหลแบบลามินาร์ (ราบรื่น) มากขึ้น

ประโยชน์:

เพิ่มประสิทธิภาพของปั๊ม: โดยการลดการสูญเสียที่ทางเข้า ปั๊มต้องการพลังงานน้อยลงเพื่อให้ได้อัตราการไหลเท่าเดิม

ป้องกันการเกิดโพรงอากาศ: การเกิดโพรงอากาศคือการก่อตัวและการยุบตัวของฟองไอน้ำเนื่องจากแรงดันต่ำที่ช่องทางเข้าของปั๊ม ซึ่งอาจทำลายใบพัดได้ ปากแตรช่วยรักษาแรงดันที่สูงขึ้นที่ช่องทางเข้า ป้องกันปรากฏการณ์ที่เป็นอันตรายนี้

ลดการสั่นสะเทือนและเสียงรบกวน: การไหลที่ราบรื่นขึ้นหมายถึงการสั่นสะเทือนน้อยลงและปั๊มทำงานเงียบขึ้น

ยืดอายุการใช้งานของปั๊ม: โดยการป้องกันการเกิดโพรงอากาศและลดความเครียด อายุการใช้งานของปั๊มจะเพิ่มขึ้นอย่างมาก

ตำแหน่งทั่วไป: โรงบำบัดน้ำ ระบบทำความเย็นในอุตสาหกรรม ระบบบัลลาสต์เรือ HVAC ขนาดใหญ่ และการใช้งานสูบน้ำที่มีอัตราการไหลสูง

2. ไฮดรอลิกและถังทดสอบ

นี่คือการใช้งานที่คล้ายกันมากกับการสูบน้ำ แต่ในสภาพแวดล้อมการทดสอบที่ควบคุม

วัตถุประสงค์: เพื่อสร้างการไหลของน้ำที่สม่ำเสมอและปราศจากการรบกวนเข้าไปในส่วนทดสอบ

วิธีการทำงาน: ในอุโมงค์น้ำหรือถังลาก ปากแตรถูกใช้ที่ทางเข้าส่วนทดสอบซึ่งวางแบบจำลอง (เช่น ตัวเรือหรือเรือดำน้ำ)

ประโยชน์:

ข้อมูลที่ถูกต้อง: รูปแบบการไหลที่ราบรื่นและสม่ำเสมอเป็นสิ่งจำเป็นสำหรับการรวบรวมข้อมูลอุทกพลศาสตร์ที่ถูกต้อง (เช่น สัมประสิทธิ์การลากและการยก)

เลียนแบบสภาวะในโลกแห่งความเป็นจริง: ช่วยจำลองการไหลที่สะอาดและไม่ถูกรบกวนที่วัตถุจะได้รับในน้ำเปิด

3. อวกาศและอุโมงค์ลม

นี่คือสิ่งที่เทียบเท่าทางอากาศพลศาสตร์ของการใช้งานไฮดรอลิก

วัตถุประสงค์: เพื่อนำและเร่งอากาศเข้าสู่ส่วนทดสอบของอุโมงค์ลมอย่างราบรื่น

วิธีการทำงาน: ช่องเปิดขนาดใหญ่ที่บานออก (ปากแตร) ที่ช่องรับอากาศของอุโมงค์ลมจะทำให้อากาศช้าลงในตอนแรก ทำให้สามารถตั้งตัวและตรงก่อนที่จะเร่งความเร็วผ่านส่วนหดตัวเข้าไปในพื้นที่ทดสอบ

ประโยชน์:

การไหลแบบลามินาร์ สม่ำเสมอ: จำเป็นสำหรับการทดสอบแบบจำลองขนาดของเครื่องบิน รถยนต์ หรืออาคารโดยไม่ทำให้เกิดความปั่นป่วนเท็จ

ผลลัพธ์คุณภาพสูง: คุณภาพของปากแตรส่งผลโดยตรงต่อคุณภาพและความน่าเชื่อถือของข้อมูลอากาศพลศาสตร์ที่รวบรวม

4. อุตสาหกรรมทางทะเล (อุโมงค์ขับดัน)

วัตถุประสงค์: เพื่อปรับปรุงประสิทธิภาพของเครื่องขับดันหัวเรือและท้ายเรือบนเรือและแท่นขุดเจาะนอกชายฝั่ง

วิธีการทำงาน: อุโมงค์ถูกเจาะผ่านตัวเรือ และติดตั้งเครื่องขับดันไว้ด้านใน ปากแตรถูกติดตั้งที่ช่องเปิดด้านในและด้านนอกของอุโมงค์นี้

ประโยชน์:

เพิ่มแรงขับ: โดยการอนุญาตให้น้ำเข้าและออกจากอุโมงค์ได้อย่างมีประสิทธิภาพมากขึ้น เครื่องขับดันจะสร้างแรงขับมากขึ้นสำหรับพลังงานในปริมาณเท่ากัน

ลดแรงลาก (เมื่อไม่ได้ใช้งาน): รูปทรงที่คล่องตัวสร้างแรงลากทางอุทกพลศาสตร์น้อยลงเมื่อเรือเคลื่อนที่ผ่านน้ำเมื่อเทียบกับรูที่มีขอบคม

5. การจัดการวัสดุและการออกแบบฮอปเปอร์

วัตถุประสงค์: เพื่อให้แน่ใจว่าการไหลของวัสดุจำนวนมาก (ผง เม็ด เม็ด) จากฮอปเปอร์เก็บเข้าสู่สายการผลิตหรือสายพานลำเลียงเป็นไปอย่างราบรื่นและเชื่อถือได้

วิธีการทำงาน: รูปทรงปากแตรที่ทางออกของฮอปเปอร์ป้องกันไม่ให้วัสดุ "เชื่อม" หรือ "โค้ง" (สร้างบล็อกที่มั่นคงซึ่งหยุดการไหล)

ประโยชน์:

ป้องกันการอุดตัน: ส่งเสริมการไหลของมวลแทนการไหลของกรวยที่ไม่แน่นอน

อัตราการป้อนที่สม่ำเสมอ: จำเป็นสำหรับการตวงและควบคุมกระบวนการที่แม่นยำ

ถูกสุขอนามัย: สแตนเลสสตีลทำความสะอาดง่ายและไม่ทำปฏิกิริยา ทำให้เหมาะสำหรับอุตสาหกรรมอาหาร เภสัชกรรม และเคมี
