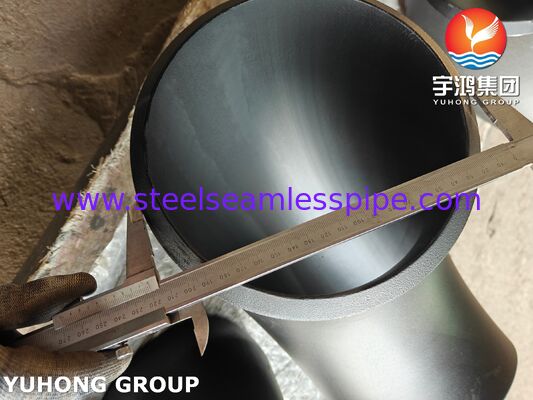

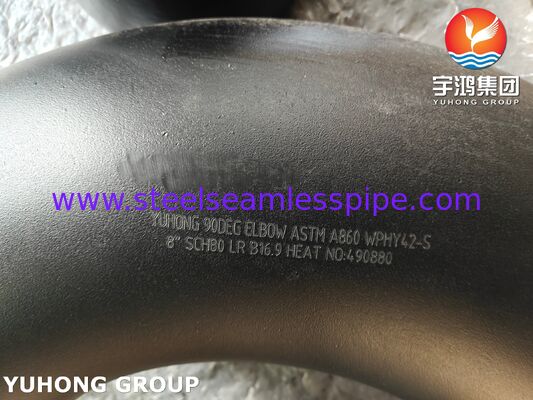

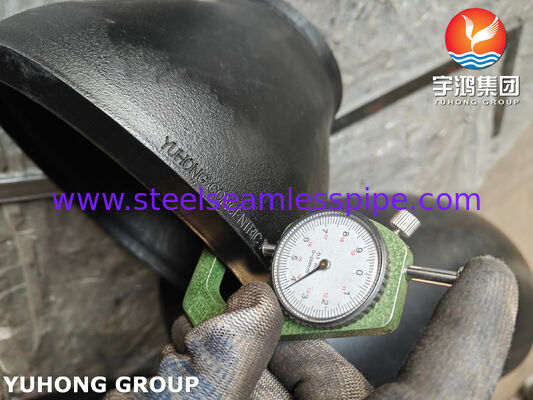

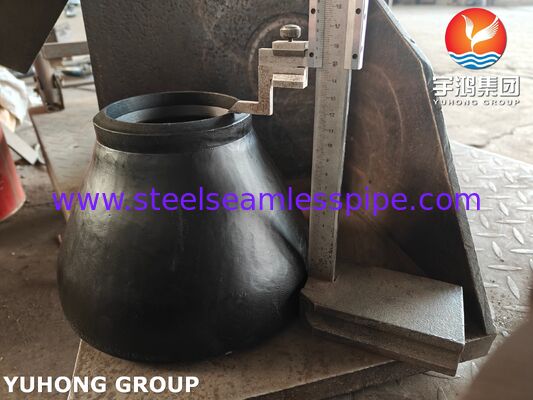

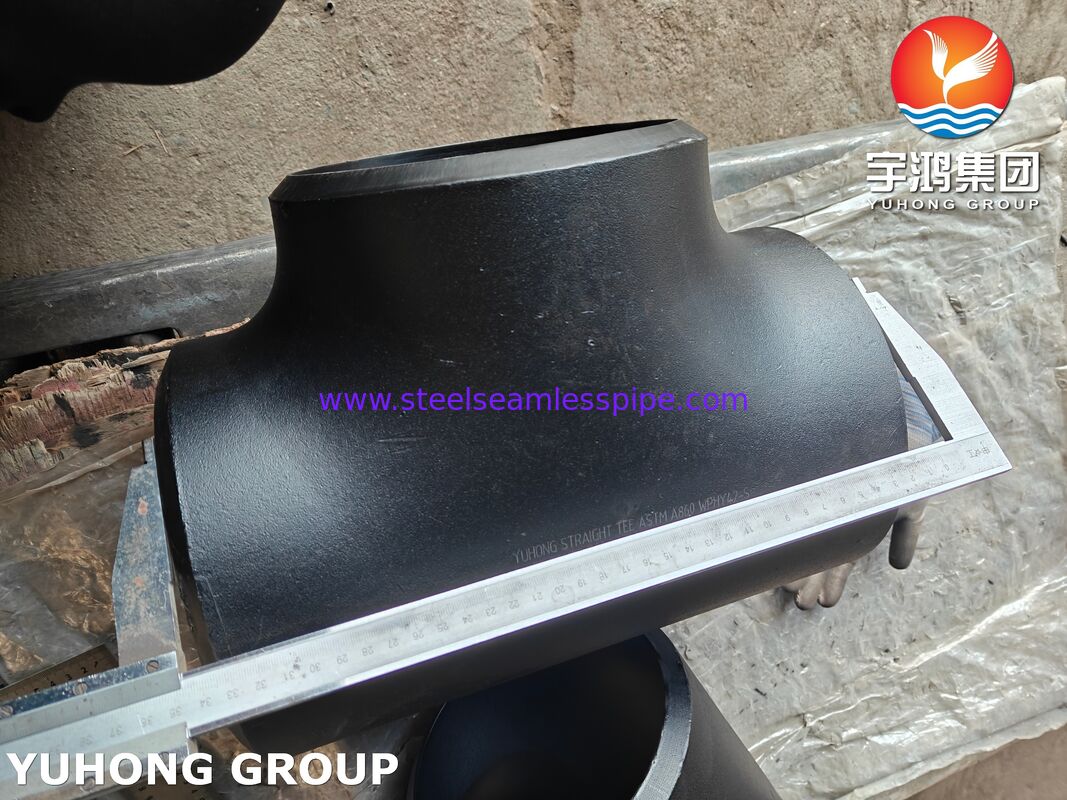

ASTM A860 WPHY42-S ข้อต่อเชื่อมชนเหล็กกล้าเฟอร์ริติกกำลังสูงแบบขึ้นรูป, ทีเท่ากัน, ข้อศอก, ตัวลด, ASME B16.9
ชุดผลิตภัณฑ์นี้หมายถึงข้อต่อเชื่อมชนเหล็กกล้าเฟอร์ริติกกำลังสูงแบบขึ้นรูปที่ผลิตตามมาตรฐาน ASME B16.9 พร้อมการระบุวัสดุ ASTM A860 WPHY42-S. WPHY เป็นตัวย่อของ Wrought Pipe High-Yield, โดย WP ย่อมาจาก "Wrought Pipefitting" และ HY ย่อมาจาก "High Yield Steel" ตัวเลข 42 ในเกรดหมายถึง กำลังครากขั้นต่ำของวัสดุคือ 42 ksi (ประมาณ 290 MPa).
วัสดุนี้สอดคล้องกับเกรดเหล็กท่อ API 5L X42, ให้ความแข็งแรงที่ตรงกันระหว่างข้อต่อและท่อหลักในระบบท่อ และขจัดจุดอ่อนในระบบ มาตรฐาน ASTM A860 ครอบคลุมเกรดความแข็งแรงหกเกรด: WPHY42, WPHY46, WPHY52, WPHY60, WPHY65 และ WPHY70 ซึ่งสอดคล้องกับเกรดเหล็กท่อ API 5L X42 ถึง X70 ตามลำดับ
ข้อต่อภายใต้วัสดุนี้เหมาะสำหรับระบบท่อในอุตสาหกรรมน้ำมัน เคมี ก๊าซธรรมชาติ และอุตสาหกรรมอื่นๆ โดยให้ความแข็งแรงที่ดีเยี่ยม ความเหนียวจากการกระแทกที่อุณหภูมิต่ำ และความสามารถในการเชื่อม ทำให้ตรงตามข้อกำหนดสำหรับการเชื่อมต่อท่อภายใต้แรงดันสูงและสภาวะการใช้งานที่รุนแรง
1. คุณสมบัติทางเคมีและทางกล
ASTM A860 WPHY42-S องค์ประกอบทางเคมี (%)
|
| C |
Mn |
P |
S |
Si |
Ni
|
Cr |
Mo |
Cu |
Ti |
V |
Co |
Al |
V+Co |
| ≤0.02 |
1.00-1.45 |
≤0.030 |
≤0.010
|
0.15-0.40
|
≤0.50 |
≤0.30 |
≤0.20 |
≤0.35 |
≤0.05 |
≤0.10 |
≤0.04 |
≤0.06 |
≤0.12 |
คุณสมบัติทางกล
| กำลังคราก (0.2% offset) |
กำลังดึง |
การยืดตัว, % ใน 4D |
การยืดตัว, % ใน 2 นิ้ว |
| ≥290 MPa |
≥415 MPa |
25 |
32 |
2. ข้อได้เปรียบหลัก
- ความเหนียวที่อุณหภูมิต่ำดีเยี่ยม: ตรงตามข้อกำหนดความเหนียวจากการกระแทกที่ -46°C (ชิ้นทดสอบ 10×10 มม., พลังงานกระแทกเฉลี่ย ≥ 40J)
- คาร์บอนเทียบเท่า (CE) ≤ 0.42%, การออกแบบคาร์บอนต่ำให้ความสามารถในการเชื่อมที่ดีโดยไม่ต้องใช้ขั้นตอนการให้ความร้อนก่อนหรือหลังการเชื่อมที่ซับซ้อน ช่วยอำนวยความสะดวกในการติดตั้งและก่อสร้างหน้างาน
- เหมาะสำหรับระบบท่อแรงดันสูง สามารถรับแรงทางกลและแรงดันภายในได้มาก
- คาร์บอนต่ำ, ซัลเฟอร์ต่ำ, ฟอสฟอรัสต่ำ และการเติมธาตุผสมขนาดเล็ก (Nb, V, Ti) ช่วยปรับปรุงโครงสร้างผลึก ทำให้คุณสมบัติทางกลโดยรวมดีขึ้น และทนทานต่อการแตกร้าวที่เกิดจากไฮโดรเจน
- ช่วงอุณหภูมิการออกแบบตั้งแต่ -50°F (-46°C) ถึง 500°F (260°C) (ตาม ASME B31.3), ครอบคลุมสภาวะการใช้งานส่วนใหญ่ในระบบท่ออุตสาหกรรมทั่วไป
3. การใช้งานหลัก
- ท่อส่งน้ำมันและก๊าซแรงดันสูง
- ระบบรวบรวมและขนส่งน้ำมันและก๊าซนอกชายฝั่งและบนบก
- ระบบท่อกระบวนการในอุตสาหกรรมปิโตรเคมี
- ระบบท่อโรงไฟฟ้า
- โครงการท่อส่งระยะไกล
ข้อมูลข้อต่อ ASTM A860 / ASME SA860
ช่วง : ½”NB ถึง 48″NB ใน Sch 10s, 40s, 80s, 160s, XXS
รูปแบบ : ข้อต่อท่อเหล็กคาร์บอน
ประเภท : ไร้รอยต่อ / เชื่อม / ประกอบ
รัศมีการโค้ง : R=1D, 2D, 3D, 5D, 6D, 8D, 10D หรือสั่งทำพิเศษ
ขนาด : ANSI/ASME B16.9, B16.28, MSS-SP-43
เกรด : WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
การทดสอบ
- การอบชุบด้วยความร้อน (ด้วยวิธีใดวิธีหนึ่งต่อไปนี้: การทำให้เป็นปกติ, การชุบแข็ง, การอบคืนตัว หรือการคลายความเค้น)
- การตรวจสอบด้วยรังสี
- การทดสอบด้วยคลื่นเสียงความถี่สูง
- การทดสอบแรงกระแทกแบบชาร์ปี้ (Charpy V-Notch Test)
- การทดสอบความแข็ง
- การตรวจสอบด้วยสารแทรกซึม (Liquid Penetrant) / อนุภาคแม่เหล็ก (Magnetic Particle) (ทีเชื่อมชนที่ผลิตด้วยกระบวนการขึ้นรูปเย็น)
