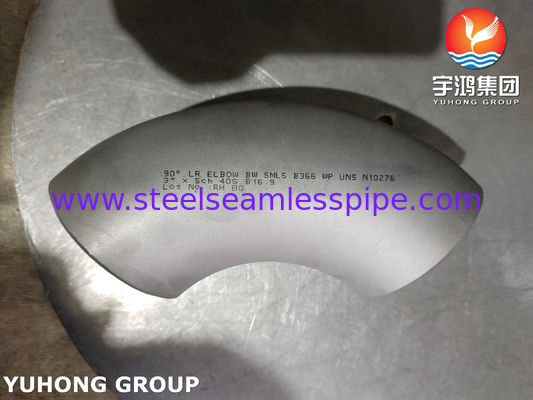

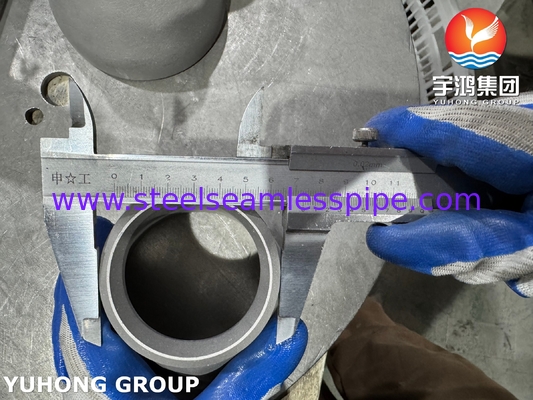

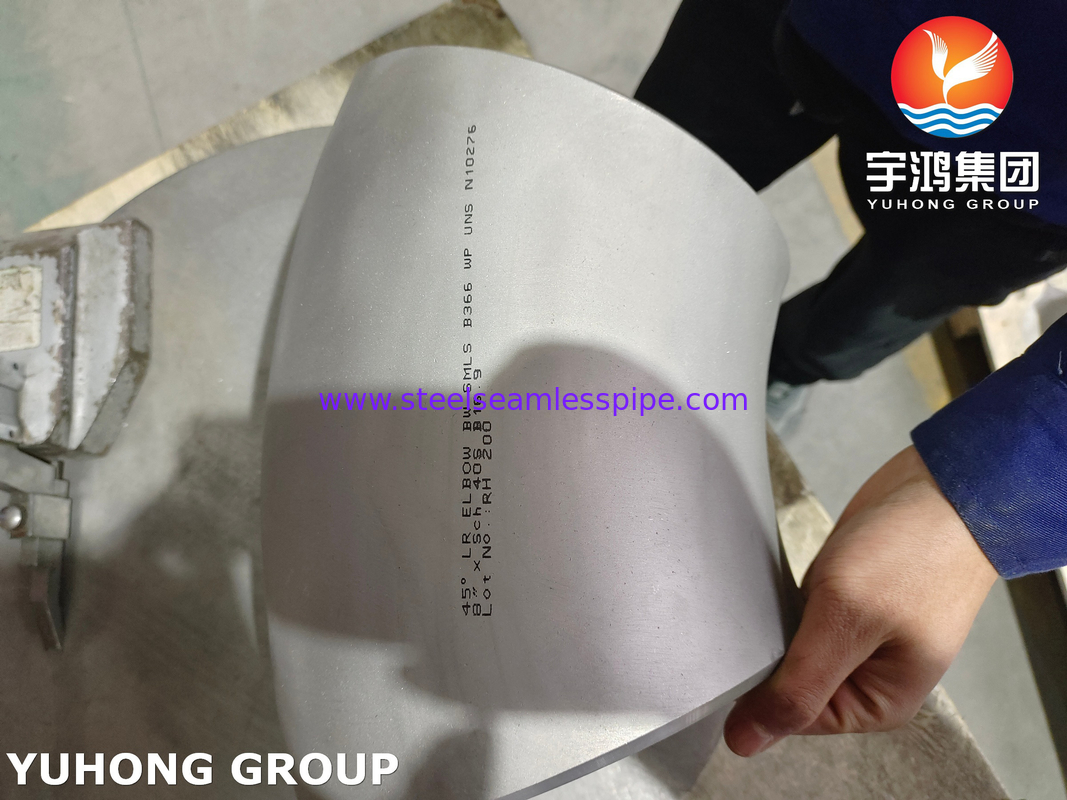

ASTM B366 UNS N10276 / Hastelloy C276 เอลโคว์ Hastelloy Steel Buttweld Fitting

ASTM B366 UNS N10276 / Hastelloy C276 ข้อศอก Hastelloy Steel Buttweld Fitting

The ASTM B366 UNS N10276 (ที่เรียกกันทั่วไปว่า Hastelloy C276) เป็นโลหะผสมนิกเกิล-โมลิบดีนัม-โครเมียมที่มีความต้านทานการกัดกร่อนเป็นพิเศษในสภาพแวดล้อมที่รุนแรงหลากหลาย โลหะผสมนี้เป็นที่รู้จักโดยเฉพาะอย่างยิ่งในด้านความสามารถในการทนต่อสารออกซิไดซ์และรีดิวซ์ที่รุนแรง รวมถึงความยืดหยุ่นต่อการกัดกร่อนเฉพาะจุด เช่น การกัดกร่อนแบบรูเข็มและการกัดกร่อนแบบร่อง

คุณสมบัติของ Hastelloy C276 Elbow Buttweld Fitting:

• ส่วนประกอบของวัสดุ:

  • นิกเกิล (Ni): มีปริมาณสูงเป็นหลักเพื่อความต้านทานการกัดกร่อนที่เหนือกว่า
  • โมลิบดีนัม (Mo): เพิ่มความต้านทานต่อสารรีดิวซ์
  • โครเมียม (Cr): ให้ความต้านทานที่ยอดเยี่ยมต่อสภาพแวดล้อมที่ออกซิไดซ์

• ความต้านทานการกัดกร่อน:

  • ความต้านทานที่โดดเด่นในสภาพแวดล้อมกระบวนการทางเคมี รวมถึงสารออกซิไดซ์ที่รุนแรง คลอไรด์ และเกลือออกซิไดซ์
  • เหมาะสำหรับการใช้งานในอุตสาหกรรมที่สัมผัสกับกรดไฮโดรคลอริก กรดซัลฟิวริก และสารออกซิไดซ์ เช่น เฟอร์ริกและคิวปริกคลอไรด์ เป็นเรื่องปกติ

• ความแข็งแรงเชิงกล:

  • คุณสมบัติเชิงกลที่ยอดเยี่ยม รับประกันความแข็งแรงและความทนทานสูงภายใต้สภาวะแรงดันและอุณหภูมิสูง

• การใช้งาน:

  • ใช้กันอย่างแพร่หลายในอุตสาหกรรมแปรรูปทางเคมี ปิโตรเคมี ทางทะเล และเภสัชกรรม
  • เหมาะสำหรับระบบท่อที่จัดการกับของเหลวที่มีฤทธิ์กัดกร่อนสูง

• มาตรฐานการผลิต:

  • ผลิตและทดสอบภายใต้มาตรฐาน ASTM B366 ซึ่งรับประกันการผลิตคุณภาพสูงและการทดสอบที่เข้มงวดสำหรับข้อต่อแบบบัตต์เวลด์

ข้อมูลจำเพาะ:

องค์ประกอบทางเคมี:

คุณสมบัติเชิงกล:

ขนาด:

ขนาดที่กำหนด		เส้นผ่านศูนย์กลางภายนอกที่ปลายเอียง (มม.)	ศูนย์กลางถึงปลาย (มม.)
			ข้อศอก 90°		ข้อศอก 45°
DN	NPS	O.D.	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
หมายเหตุ: 1) นอกจากนี้ ยังใช้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 เป็นต้น 2) ข้อศอกที่มี NPS เกิน 48 จะต้องผลิตตามขนาดที่ตกลงกันระหว่างผู้ซื้อและผู้ผลิต
