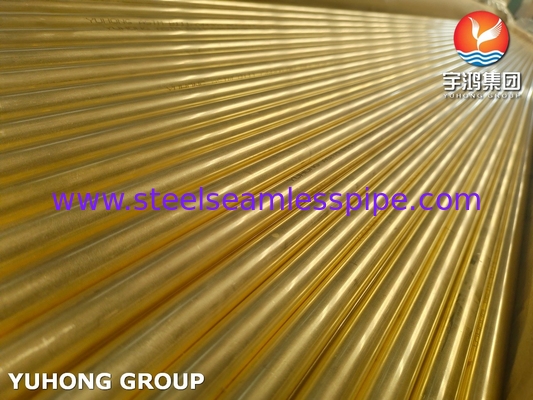

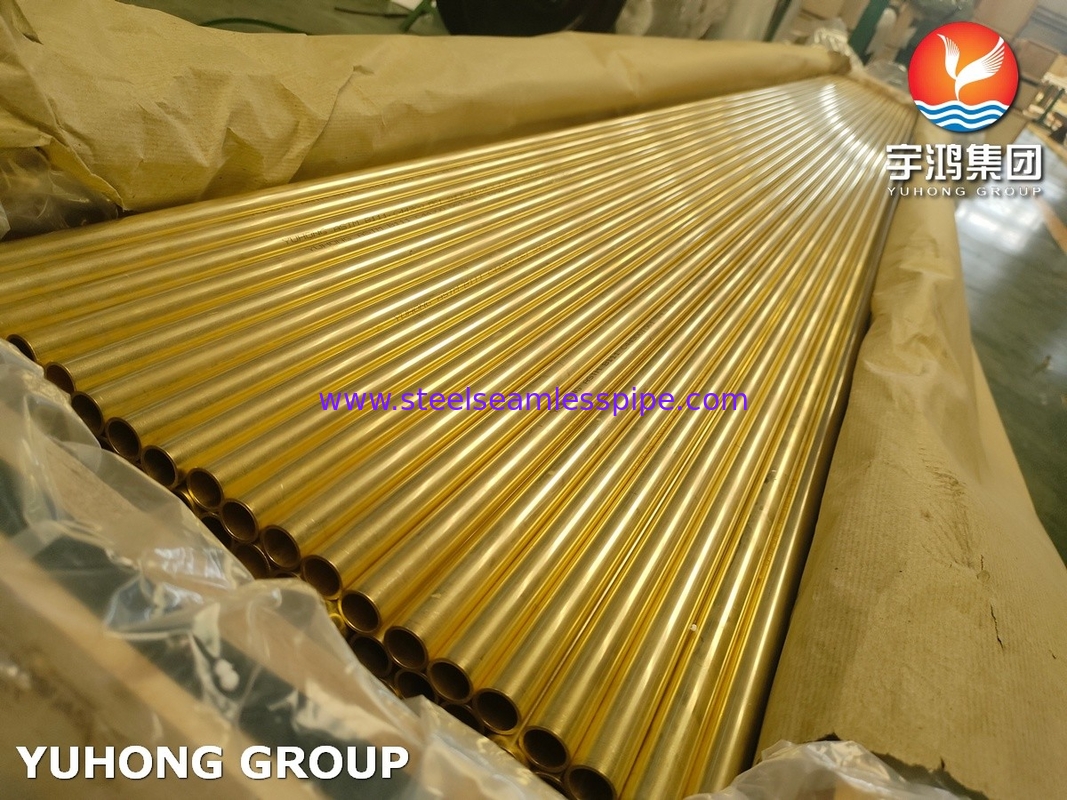

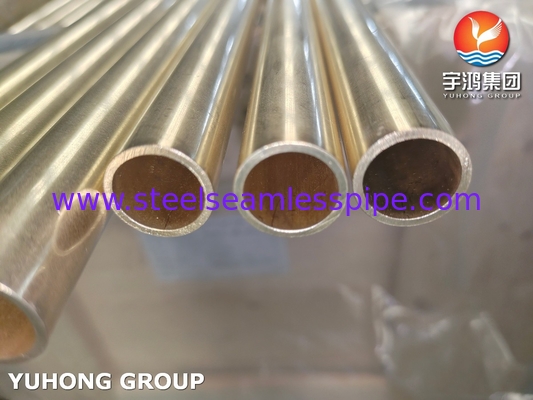

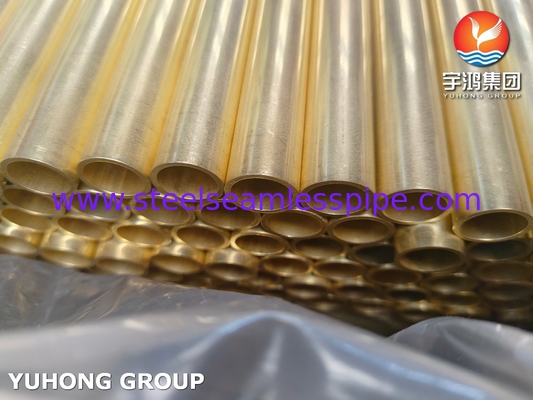

ASTM B111 / ASME B111 C44300 ท่อโลหะผสมทองแดงนิกเกิลสำหรับเครื่องแลกเปลี่ยนความร้อน
ท่อ ASTM B111 / ASME SB-111 C44300 เป็นท่อโลหะผสมทองแดงแบบไร้รอยต่อหรือแบบเชื่อมที่ผลิตขึ้นตามมาตรฐาน ASTM B111 และ ASME SB-111 ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรง
ส่วนประกอบหลักคือ ทองแดง (70-73%), สังกะสี (26-29%), ดีบุก (0.9-1.2%) และสารหนู (0.02-0.06%) การเติมสารหนูช่วยเพิ่มความทนทานต่อการกัดกร่อนจากการขจัดสังกะสีอย่างมาก และเหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อนสูง เช่น น้ำทะเลและน้ำกร่อย วัสดุนี้มีการนำความร้อนที่ดีเยี่ยม (ประสิทธิภาพการแลกเปลี่ยนความร้อนสูง) และคุณสมบัติทางกล (ความต้านทานแรงดึงจากการอบอ่อนประมาณ 380 MPa, การยืดตัว 40%) และใช้กันอย่างแพร่หลายในท่อแลกเปลี่ยนความร้อนและท่อคอนเดนเซอร์ในเรือ, คอนเดนเซอร์ไอน้ำของโรงไฟฟ้า และอุปกรณ์เคมี
ในระหว่างการผลิต จำเป็นต้องผ่านการทดสอบความดัน, การทดสอบกระแสวน/อัลตราโซนิก และการตรวจสอบองค์ประกอบทางเคมี รุ่น ASME เน้นย้ำถึงการปฏิบัติตามข้อกำหนดอย่างเคร่งครัดสำหรับการใช้งานภาชนะรับความดัน โลหะผสมที่ทนทานต่อการขจัดสังกะสีที่คล้ายกัน ได้แก่ C44400 (ทองเหลืองนาวีที่มีสารหนู) และ C68700 (ทองเหลืองอะลูมิเนียม)
O61โดยทั่วไปหมายถึงรหัสสถานะการอบอ่อนสำหรับวัสดุทองแดงและโลหะผสมทองแดง ซึ่งมักพบในมาตรฐาน ASTM ในการผลิตท่อทองแดงหรือท่อโลหะผสมทองแดง (เช่น ทองเหลืองนาวี C44300) รหัสสถานะระบุถึงสถานะประสิทธิภาพของวัสดุหลังจากการอบชุบด้วยความร้อนเฉพาะ:
"O" หมายถึง อบอ่อน ซึ่งช่วยขจัดความแข็งจากการทำงานและปรับปรุงความเหนียวผ่านการให้ความร้อนและการระบายความร้อนอย่างช้าๆ
"61" ระบุพารามิเตอร์กระบวนการอบอ่อนเฉพาะ (เช่น อุณหภูมิ, เวลา) และข้อกำหนดด้านประสิทธิภาพขั้นสุดท้าย ตัวอย่างเช่น สถานะ O61 อาจสอดคล้องกับสถานะกึ่งอ่อน โดยคำนึงถึงความแข็งแรงและความสามารถในการขึ้นรูปบางอย่าง และเหมาะสำหรับฉากต่างๆ เช่น คอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนที่ต้องการทั้งความทนทานต่อการกัดกร่อนและความสามารถในการแปรรูป
ในมาตรฐานเช่น ASTM B111 รหัสที่คล้ายกัน (เช่น O60, O61) ใช้เพื่อกำหนดมาตรฐานคุณสมบัติทางกลของท่อ (เช่น ความต้านทานแรงดึงและการยืดตัว) เพื่อให้มั่นใจว่าเหมาะสมกับความต้องการทางวิศวกรรมที่แตกต่างกัน
ข้อดีของ ท่อโลหะผสมทองแดงนิกเกิล B111 C44300
ข้อดีอย่างหนึ่งของท่อโลหะผสมทองแดงนิกเกิล B111 C44300 คือความทนทานต่อการกัดกร่อนที่ดีเยี่ยม ท่อโลหะผสมนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงน้ำทะเลและสารละลายน้ำเกลือ มีความทนทานต่อการกัดกร่อนที่เกิดจากคลอไรด์สูง ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานทางทะเล
นอกจากนี้ ท่อโลหะผสมทองแดงนิกเกิล B111 C44300 ยังมีการนำความร้อนที่ดี ซึ่งหมายความว่าสามารถถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานเครื่องแลกเปลี่ยนความร้อน ช่วยรักษาระดับอุณหภูมิที่เหมาะสมและปรับปรุงประสิทธิภาพโดยรวมของระบบ
ข้อดีอีกประการหนึ่งคือความแข็งแรงและความทนทานสูง ท่อโลหะผสมทองแดงนิกเกิล B111 C44300 มีคุณสมบัติทางกลที่ดี รวมถึงความต้านทานแรงดึงและจุดครากสูง ทำให้สามารถทนต่อแรงดันสูงและแรงเค้นทางกลได้ ทำให้มั่นใจได้ถึงความน่าเชื่อถือและประสิทธิภาพในระยะยาว
นอกจากนี้ ท่อโลหะผสมนี้ยังมีความสามารถในการขึ้นรูปและการเชื่อมที่ดีเยี่ยม สามารถผลิตและขึ้นรูปเป็นรูปทรงและขนาดต่างๆ ได้อย่างง่ายดาย ทำให้ใช้งานได้หลากหลายสำหรับการใช้งานต่างๆ นอกจากนี้ยังช่วยให้เชื่อมได้ง่าย ทำให้ติดตั้งและประกอบได้อย่างมีประสิทธิภาพ
โดยรวมแล้ว ท่อโลหะผสมทองแดงนิกเกิล B111 C44300 ให้การผสมผสานระหว่างความทนทานต่อการกัดกร่อน การนำความร้อน ความแข็งแรง และความสามารถในการขึ้นรูป ทำให้เป็นตัวเลือกที่เชื่อถือได้และใช้งานได้หลากหลายสำหรับการใช้งานที่หลากหลาย โดยเฉพาะอย่างยิ่งในอุตสาหกรรมทางทะเลและการถ่ายเทความร้อน
องค์ประกอบทางเคมี:
| การกำหนด |
องค์ประกอบทางเคมี % |
| Cu |
Sn |
Al |
As |
Ni |
Fe |
Mn |
Pb สูงสุด |
Zn |
| C44300 |
70.0-73.0 |
0.9-1.2 |
– |
0.02-0.06 |
– |
0.06 สูงสุด |
– |
0.07 |
Rem |
| C68700 |
76.0-79.0 |
– |
1.8-2.5 |
0.02-0.06 |
– |
0.06 สูงสุด |
– |
0.07 |
Rem |
| C70400 |
Rem |
– |
– |
– |
4.8-6.2 |
1.3-1.7 |
0.3-0.8 |
0.05 |
1.0 สูงสุด |
| C70600 |
Rem |
– |
– |
– |
9.0-11.0 |
1.0-1.8 |
1.0 สูงสุด |
0.05 |
1.0 สูงสุด |
| C71500 |
Rem |
– |
– |
– |
29.0-33.0 |
0.4-1.0 |
1.0 สูงสุด |
0.05 |
1.0 สูงสุด |
| C71640 |
Rem |
– |
– |
– |
29.0-32.0 |
1.7-2.3 |
1.5-2.5 |
0.05 |
1.0 สูงสุด |
การใช้งาน
-
วิศวกรรมทางทะเล: ใช้สำหรับคอนเดนเซอร์เรือ, อุปกรณ์แยกเกลือออกจากน้ำทะเล, เครื่องแลกเปลี่ยนความร้อนนอกชายฝั่ง และทนต่อการกัดเซาะในระยะยาวจากน้ำทะเล
-
พลังงานและพลังงาน: ใช้เป็นท่อคอนเดนเซอร์ไอน้ำในโรงไฟฟ้าความร้อน/นิวเคลียร์ พร้อมการถ่ายเทความร้อนที่มีประสิทธิภาพและทนต่อสภาพแวดล้อมไอน้ำที่มีอุณหภูมิสูงและแรงดันสูง
-
เคมีและปิโตรเคมี: ใช้สำหรับเครื่องระเหยและเครื่องทำความเย็นในสื่อที่เป็นกรดหรือด่าง เพื่อต้านทานการกัดกร่อนของสารเคมีและการกัดกร่อนจากการกัดเซาะ
-
น้ำมันและก๊าซ: ใช้สำหรับระบบแลกเปลี่ยนความร้อนและท่อระบายความร้อนด้วยน้ำทะเลในการกลั่นน้ำมันและก๊าซ
-
อุปกรณ์อุตสาหกรรม: หน่วยทำความเย็น, ระบบปรับอากาศ และอุปกรณ์แลกเปลี่ยนความร้อนทั่วไปในอุตสาหกรรม โดยสมดุลระหว่างความแข็งแรงและความสามารถในการแปรรูป (เช่น สถานะการอบอ่อน O61 เหมาะสำหรับข้อกำหนดในการขึ้นรูปที่ซับซ้อน)
