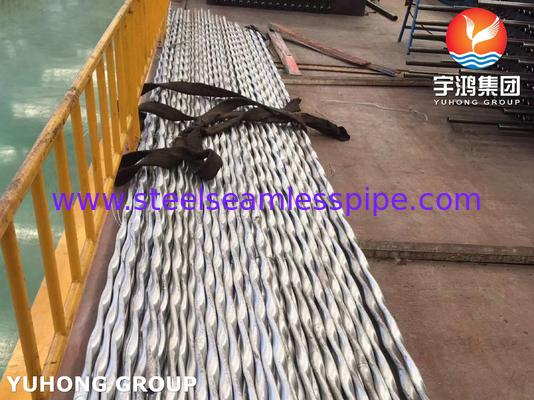

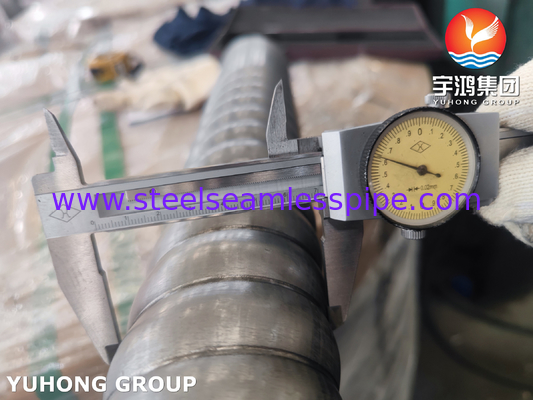

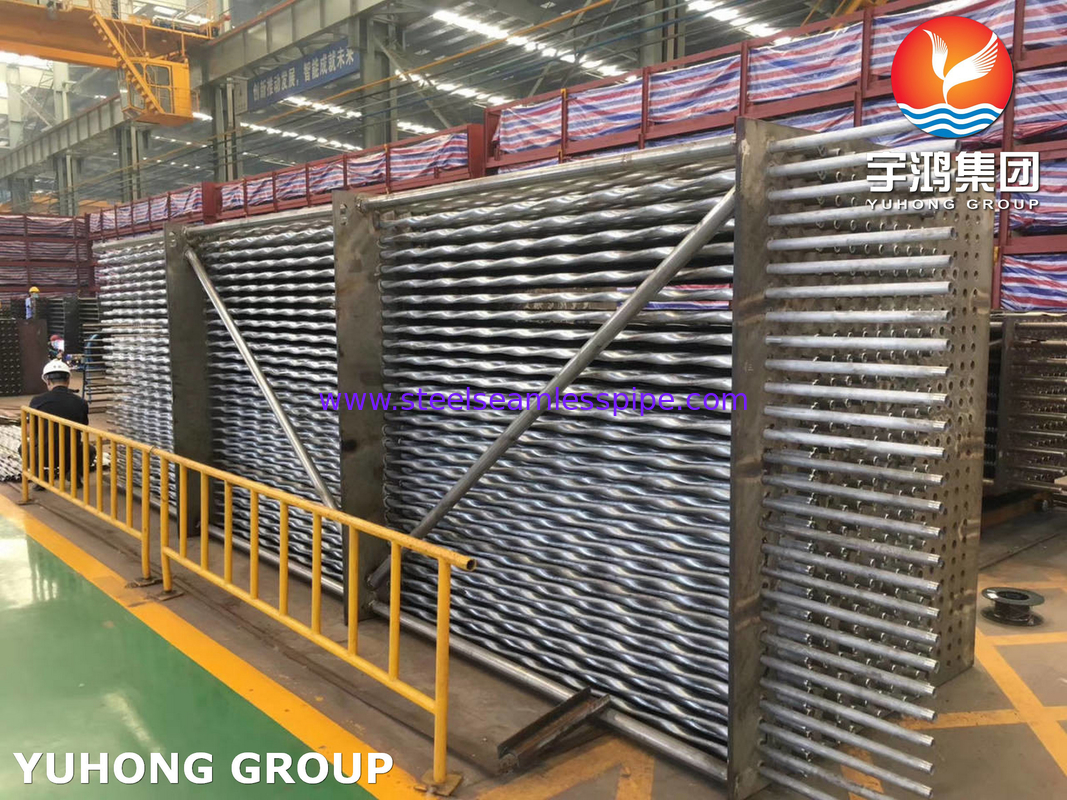

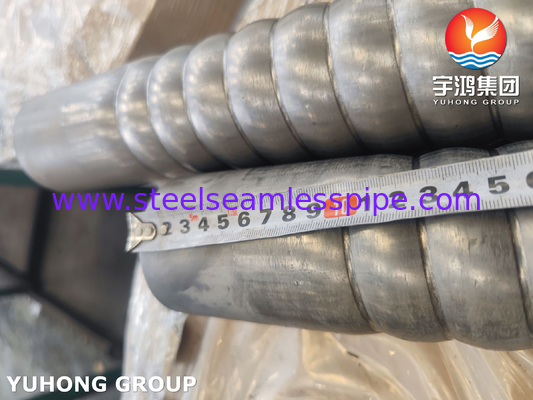

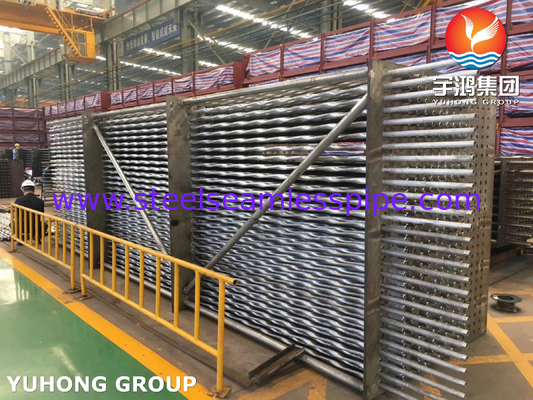

ASTM A312 TP310S ท่อแลกเปลี่ยนความร้อนจากสแตนเลส

ASTM A312 TP310S หลอดแลกเปลี่ยนความร้อนสแตนเลสลูกฟูก

หลอดลูกฟูกคืออะไร?

หลอดลูกฟูกเป็นท่อร้อยสายที่มีความยืดหยุ่นและมีรูปทรงกระบอกที่โดดเด่นด้วยชุดของสันเขาและร่องตามความยาวของมันให้ความทนทานที่เพิ่มขึ้นการดูดซับการขยายตัวทางความร้อนและความต้านทานการสั่นสะเทือน หลอดเหล่านี้มักทำจากสแตนเลสโพลิเมอร์หรือโลหะผสมเฉพาะเพื่อให้เหมาะกับการใช้งานอุตสาหกรรมต่างๆ การออกแบบที่เป็นเอกลักษณ์ของพวกเขาช่วยให้สามารถโค้งงอได้อย่างยอดเยี่ยมโดยไม่ต้องคิงค์ทำให้เหมาะสำหรับการติดตั้งที่ซับซ้อน หลอดลูกฟูกมีการใช้กันอย่างแพร่หลายในระบบอุณหภูมิสูง (เช่นไอเสีย, เครื่องแลกเปลี่ยนความร้อน), ส่วนประกอบยานยนต์และอวกาศ, การประมวลผลทางเคมีและระบบ HVAC ในขณะที่พวกเขามีความยืดหยุ่นและความต้านทานต่อความเครียดที่เหนือกว่าเมื่อเทียบกับหลอดที่เรียบโครงสร้างลูกฟูกของพวกเขาอาจต้องใช้การบำรุงรักษาเป็นระยะเพื่อป้องกันการสะสมของเศษซาก ความเก่งกาจของพวกเขาทำให้พวกเขาจำเป็นในการเรียกร้องสภาพแวดล้อมทางวิศวกรรม

1. องค์ประกอบของวัสดุและคุณสมบัติ:

เกรด 310S: สแตนเลสออสเทนนิติกที่มีโครเมียมสูง (~ 25%) และเนื้อหานิกเกิล (~ 20%) ซึ่งได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพที่อุณหภูมิสูง "S" หมายถึงปริมาณคาร์บอนต่ำ (≤0.08%) เพิ่มความสามารถในการเชื่อมและลดการตกตะกอนของคาร์ไบด์

คุณสมบัติที่สำคัญ: ความต้านทานออกซิเดชันที่ยอดเยี่ยมสูงถึง 1100 ° C (2012 ° F), ความต้านทานต่อซัลไฟด์ที่ดีและความแข็งแรงของการคืบที่เหนือกว่า เหมาะสำหรับสภาพแวดล้อมที่อุดมไปด้วยคลอไรด์เมื่อเทียบกับเกรดเช่น 316

2. ASTM A312 การปฏิบัติตามมาตรฐาน:

ขอบเขต: ครอบคลุมท่อสแตนเลสออสเทนนิติกที่ไร้รอยต่อและเชื่อมรวมถึงข้อกำหนดมิติเชิงกลและสารเคมี

ขนาด: ขนาดเส้นผ่าศูนย์กลางภายนอกมาตรฐานความหนาของผนังและความยาวปรับสำหรับรูปแบบการทำรอยเป็นความยืดหยุ่นและที่พักขยายความร้อน

3. กระบวนการผลิต:

การผลิตท่อฐาน: ผลิตเป็นท่อที่ไร้รอยต่อหรือเชื่อมต่อ ASTM A312

Corrugation: กระบวนการหลังการผลิตเช่นไฮโดรฟอร์มหรือการขึ้นรูปแบบม้วนแนะนำ corrugations การเพิ่มพื้นที่ผิวและความยืดหยุ่น

การรักษาด้วยความร้อน: การแก้ปัญหาการหลอมหลังการกัดกร่อนเพื่อฟื้นฟูความต้านทานการกัดกร่อนและความเหนียวโดยการละลายคาร์ไบด์

4. ข้อมูลจำเพาะเชิงกลและประสิทธิภาพ:

คุณสมบัติเชิงกล: ความต้านทานแรงดึงทั่วไป≥515 MPa, ความแข็งแรงของผลผลิต≥205 MPa และการยืดตัว≥35% (หลังการหลั่งไหล)

การทดสอบ: การทดสอบแบบ hydrostatic, การทดสอบไฟฟ้าแบบไม่ทำลาย (เช่นกระแสวนวน) และการทดสอบความดันเพื่อให้แน่ใจว่าเกิดความสมบูรณ์หลังการกัดกร่อน

5. แอปพลิเคชัน:

สภาพแวดล้อมที่อุณหภูมิสูง: เตาเผาเครื่องแลกเปลี่ยนความร้อนระบบไอเสียการบินและอวกาศและการประมวลผลทางเคมี

ข้อดี: corrugations ช่วยลดความเครียดจากความร้อนลดความจำเป็นในการขยายข้อต่อและเพิ่มประสิทธิภาพการถ่ายเทความร้อน

6. การติดตั้งและการพิจารณา:

ความยืดหยุ่น: ช่วยให้การขยายตัวทางความร้อน แต่ต้องการการสนับสนุนที่เหมาะสมเพื่อป้องกันการหย่อนคล้อย

การบำรุงรักษา: corrugations อาจดักจับอนุภาค; เหมาะสำหรับการใช้งานสารละลายโดยไม่ต้องทำความสะอาดเป็นประจำ

7. การวิเคราะห์เปรียบเทียบ:

เทียบกับ 304/316: ประสิทธิภาพอุณหภูมิสูงที่เหนือกว่า แต่ความต้านทานการกัดกร่อนน้อยลงในสภาพแวดล้อมคลอไรด์

เทียบกับ 310H: คาร์บอนที่ต่ำกว่า 310H ช่วยเพิ่มความสามารถในการเชื่อม แต่ลดความแข็งแรงของอุณหภูมิสูง

8. มาตรฐานและข้อกำหนด:

หลอดฐาน: ASTM A312 ควบคุมรายละเอียดวัสดุและมิติ

Corrugation: โดยทั่วไปจะเป็นไปตามข้อกำหนดของผู้ผลิตหรือมาตรฐานเพิ่มเติมสำหรับการสร้างกระบวนการ
