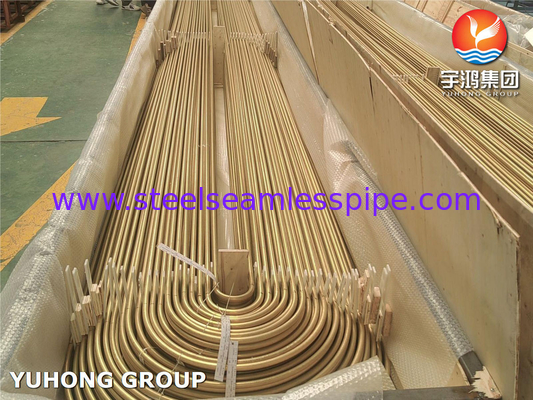

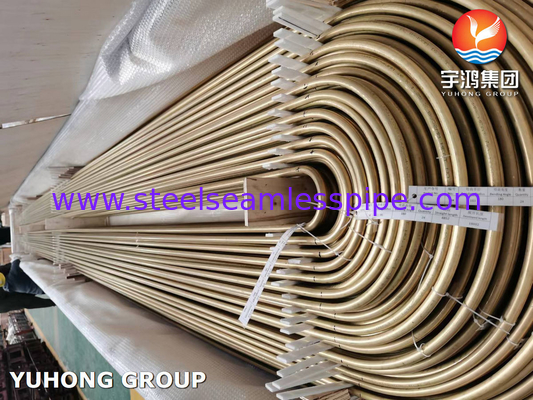

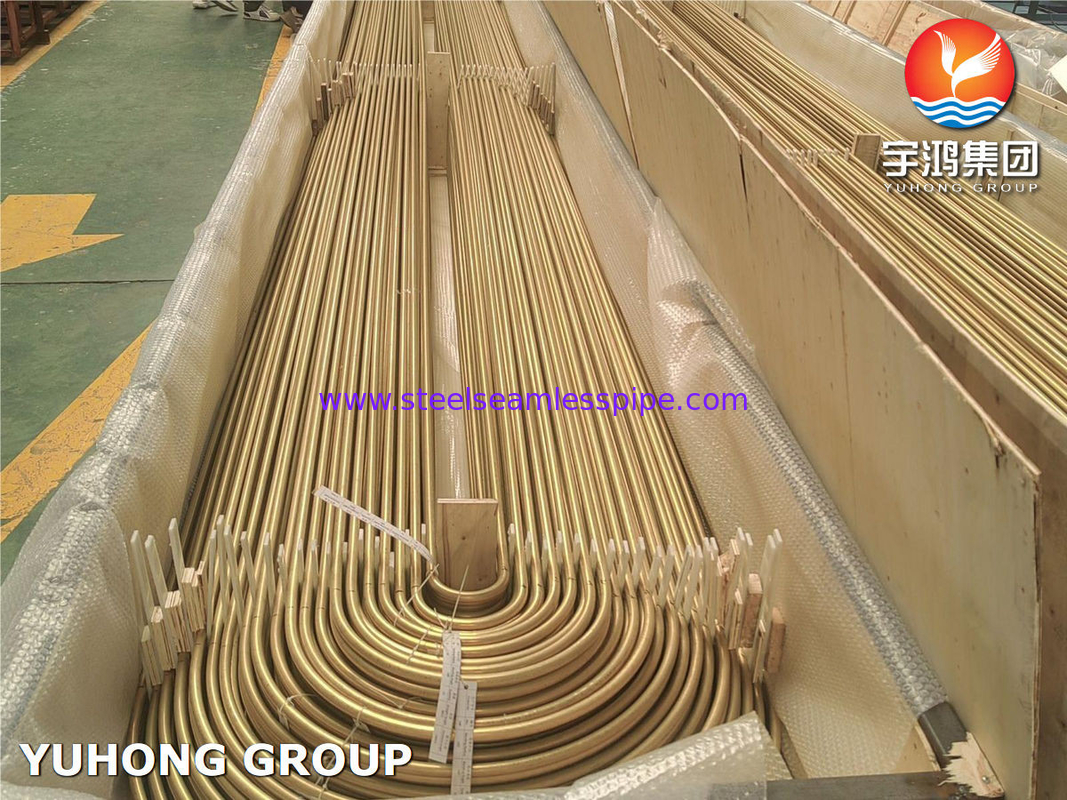

อลูมิเนียมทองแดง ASME SB111 C68700 U Bend Heat Exchanger Tube สําหรับเครื่องเย็นโรงแปรรูป

การใช้งาน ASME SB111 C68700 U Bend Boiler Tube

1ระบบทางทะเลและนอกทะเล

• คอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อนที่ทําความเย็นด้วยน้ําทะเล: เครื่องแลกเปลี่ยนความร้อนบนเรือ (การทําความเย็นเครื่องยนต์หลัก) เครื่องแลกเปลี่ยนความร้อนบนปลาน้ํามันในทะเล (ระบบไฮดรอลิกในการทําความเย็น, น้ํามันย่อย),อุปกรณ์ลดเกลือ (เครื่องระเหยไฟฟ้าหลายระยะ).

2การผลิตพลังงาน (พลังงานฟอสซิลและนิวเคลียร์)

• คอนเดนเซอร์พื้นผิวควาย: โรงไฟฟ้าชายฝั่ง / นิวเคลียร์ (คอนเดนเซอร์ที่เย็นด้วยน้ําทะเล) อุปกรณ์การฟื้นฟูความร้อนจากผง (เครื่องปั่นก๊าซออก)

3การแปรรูปเคมีและปิโตรเคมี

• การใช้งาน: การถ่ายทอดความร้อนของสารเหลวที่รสสลาย: เครื่องเย็นโรงชําระน้ํามัน (การแปรรูปไฮโดรคาร์บอน) เครื่องบดแอมโมเนีย (โรงงานปุ๋ย)

4. HVAC & เครื่องเย็น

• Chillers & Evaporators: การออกแบบที่คอมแพคต์เหมาะกับเครื่องระเหยกระเป๋าและท่อ (เช่น เครื่องทําความเย็นอุตสาหกรรม) HVAC ที่ทําความเย็นด้วยน้ําทะเล (อาคารชายฝั่งอุตรภูมิ) ระบบทําความเย็นอุตสาหกรรม

5. การเย็นกระบวนการอุตสาหกรรม

• เครื่องแลกเปลี่ยนอุณหภูมิ / ความดันสูง: ตอบสนองความอนุญาตขนาดที่เข้มงวดสําหรับระบบความดันสูง เครื่องเย็น wort โรงงานเบียร์ / โรงงานดิสติลเลอรี่ การฟื้นฟูความร้อนของโรงงานผลิตผงและกระดาษ

ASME SB111 C68700 ความแข็งแรงของท่อหม้อบึง

1คุณสมบัติทางกลของ C68700 อลูมิเนียมทองแดง รายละเอียด SB111 รับประกันว่าท่อตอบสนองเกณฑ์ความแข็งแรงบางอย่าง

คุณสมบัติเฉพาะในอุณหภูมิห้องสําหรับ C68700 (ASTM B111, ASME SB111) คือ:

2ปัจจัยที่ส่งผลกระทบต่อความแข็งแรง

A. ผล จาก อุณหภูมิ

• ณ อุณหภูมิสูง (~ 150~250°C / 302~482°F):
• ความแข็งแรงในการดึงลดลง ~ 20% 30%
• ความเสี่ยงของการปรับปรุงการเคลื่อนไหวถ้าเครียดใกล้ขีดจํากัดผลผลิต
• ต่ํากว่า 0 °C (32 °F):
• จะแข็งแรงขึ้นเล็กน้อย แต่แตกง่ายขึ้น (ความต้านทานแรงกระแทกลดลง)

B. การทุบและผลกระทบจากการทุบ

• การลดความหนาของผนังหรือการทํารูสามารถลดความหนาของผนังได้ โดยลดความสามารถในการรับแรงดัน
• การละลาย-การละลาย (น้ําทะเลที่วิ่งเร็ว) อาจเร่งการเสื่อม

C. การพิจารณาความเครียดในกรอบ U Bend

• พื้นที่โค้งแข็งแรงด้วยการทํางาน เพิ่มความแข็งแรงในท้องถิ่น แต่เสี่ยงความเครียดที่จะแตกถ้าไม่ถูกต้อง
• ความเครียดที่เหลือจากการบิดอาจต้องการการผสมผสานความเครียด

3. ความแข็งแรงเปรียบเทียบกับหลอดแลกเปลี่ยนความร้อนอื่น ๆ

4. การออกแบบและขั้นต่ําความแข็งแรงในการใช้งาน

• ความดันที่อนุญาตสูงสุด: ขึ้นอยู่กับกว้างท่อ / ความหนาผนัง (ใช้ ASME BPVC ตอนที่ VIII สําหรับการคํานวณ)
• อายุความเหนื่อยล้า: ดีเยี่ยมสําหรับภาระความร้อนแบบหมุนเวียน (U- Bend ติดต่อการขยายตัว)
• หลีกเลี่ยง: การกระชับแผ่นท่อมากเกินไป (อาจทําให้ท่อผนังบางล้มลง) การสั่นสะเทือนมากเกินไป (อาจทําให้สกัดสวม)

5การทดสอบและการรับรอง

• การทดสอบแบบไฮโดรสแตติก: รับประกันไม่ให้มีการรั่วไหลที่ความดันการออกแบบ 1.5x
• การทดสอบกระแส Eddy/UT: การตรวจสอบความบกพร่องที่ส่งผลต่อความแข็งแรง
• การรับรอง: ASTM B111 / ASME SB111, EN 12451 (EU)
