สารประกอบแลกเปลี่ยนความร้อน

ภาพรวม

SA516 กระดาษท่อประเภท 70โดยทั่วไปใช้ในการก่อสร้างเครื่องแลกเปลี่ยนความร้อน เครื่องบรรจุความดัน และเครื่องต้มน้ํา ซึ่งหน้าที่ของมันคือการรองรับท่อ และให้ความแน่นอย่างถูกต้องและบริหารสถานการณ์ความดันสูงและอุณหภูมิสูงผนังท่อเป็นองค์ประกอบที่สําคัญในเครื่องแลกเปลี่ยนความร้อน เนื่องจากมันเป็นจุดเชื่อมต่อระหว่างท่อและเปลือก, สะดวกในการถ่ายทอดความร้อนโดยรักษาความสมบูรณ์แบบโครงสร้าง

SA516 หนังท่อเกรด 70 เป็นองค์ประกอบที่สําคัญในการก่อสร้างภาชนะความดันและเครื่องแลกเปลี่ยนความร้อน ความแข็งแรงของพวกเขาและความทนทานต่ออุณหภูมิและความดันปานกลาง ทําให้มันเหมาะสมสําหรับการใช้งานอุตสาหกรรมหลากหลายโดยเฉพาะในภาคเคมี, ปิโตรเคมี และการผลิตพลังงานการรักษาพื้นผิวหรือสับสนธิเพิ่มเติมอาจจําเป็นเพื่อรับประกันผลงานและความน่าเชื่อถือในระยะยาว.

ลักษณะสําคัญของ SA516 เกรด 70 ใบท่อ:

1คุณสมบัติของวัสดุ:

• วัสดุพื้นฐาน: SA516 เกรด 70 เป็นสแตนเลสคาร์บอนที่มีปริมาณคาร์บอนที่ค่อนข้างต่ําและความแข็งแรงในการดึงที่ดีและการรวมมันในแผ่นท่อทําให้โครงสร้างสามารถทนความดันสูงและอัตราอุณหภูมิ.
• ความแข็งแรงในการดึง: 70-90 ksi (485-620 MPa) ซึ่งให้ความแข็งแรงเพียงพอในการจัดการกับความเครียดทางกลในระบบความดันสูง
• ความแข็งแรงในการออกกําลัง: ≥ 38 ksi (260 MPa) ทําให้แผ่นท่อสามารถรับรองภาระที่สําคัญโดยไม่ต้องปรับปรุงถาวร
• ความยาว: อย่างน้อย 20% ในขนาด 8 นิ้ว (200 มม) เพื่อให้ความยืดหยุ่นและความแข็งแรงในระหว่างการทํางาน
• ความแข็งแรง: ปกติอยู่ในช่วง 138 ราคา 179 HB (Brinell) ให้ความแข็งแรงเพียงพอที่จะทนต่อการสกัดและการกระแทก

2การผลิตและการแปรรูป:

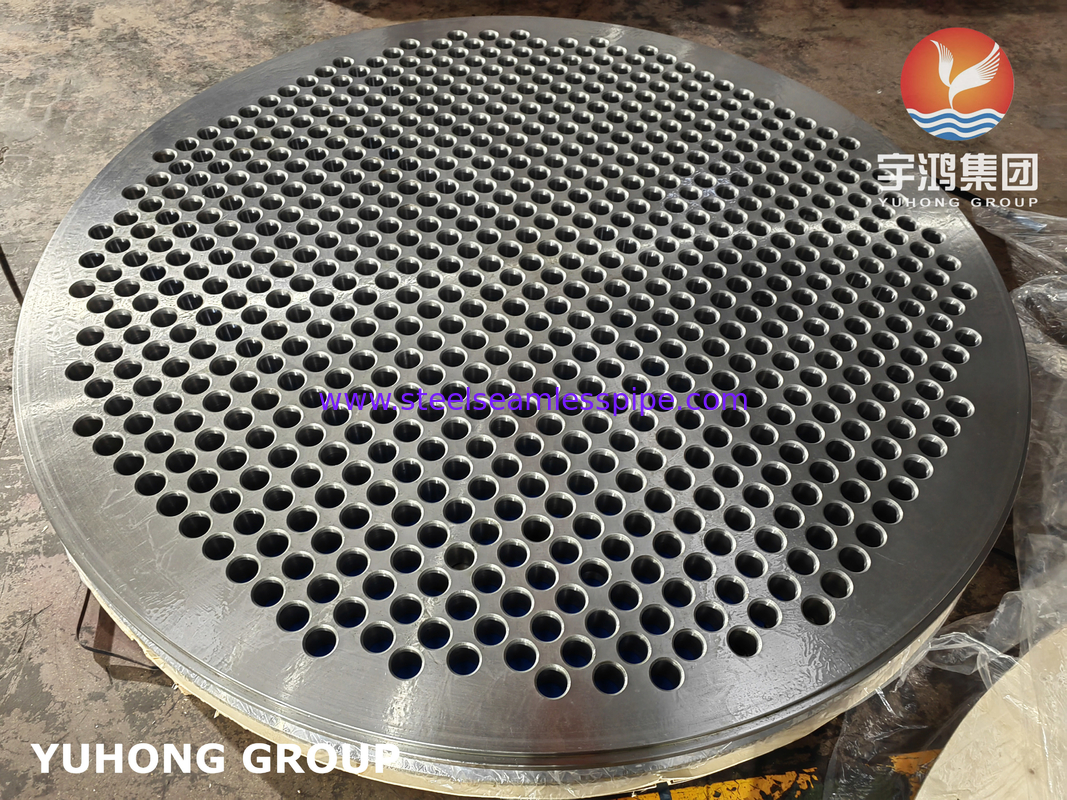

• สร้างท่อ: ท่อเป็นแผ่นเหล็กหนาและแข็งแรงหรือส่วนที่โกงถูกเจาะหรือแปรรูปเพื่อรองรับท่อหลุมถูกเจาะอย่างรอบคอบและแม่นยําเพื่อให้แน่ใจว่าการจัดสรรที่เหมาะสมและเพื่อหลีกเลี่ยงการรั่วที่อัตราต่อรองท่อ-ท่อ.
• ความสามารถในการปั่น: SA516 เกรด 70 เป็นที่รู้จักสําหรับความสามารถในการปั่นที่ดี, ซึ่งเป็นสิ่งสําคัญในการผลิตแผ่นท่อ.วัสดุสามารถถูกเชื่อมโดยใช้วิธีปกติ เช่น SMAW ( Shielded Metal Arc Welding)SAW (Submerged Arc Welding) และ GTAW (Gas Tungsten Arc Welding) การเชื่อมเส้นโคจรแก๊ส
• การรักษาด้วยความร้อน: หลังจากการผลิต ผนังท่อมักถูกรักษาด้วยความร้อน (เช่น ปรับเป็นปกติหรือบรรเทาความเครียด) เพื่อลดความเครียดภายในและปรับปรุงความแข็งแรงนี่สําคัญมากในอุปกรณ์ความดันสูง ที่รอยแตกหรือความบกพร่องอาจทําให้ล้มเหลว.

3ความต้านทานต่อการกัดกรอง:

• ขณะที่ SA516 เกรด 70 มีความทนทานต่อการกัดกร่อนทั่วไปบางส่วน ผนังท่อที่เผชิญกับสารเคมีที่รุนแรงหรือสภาพแวดล้อมที่กัดกร่อนอาจต้องการเคลือบเพิ่มเติมหรือสับสนต่อการกัดกร่อนสําหรับการใช้งานยาวนาน.
• สําหรับการนําไปใช้ในสภาพแวดล้อมที่เกิดการเกรด อาจจําเป็นต้องมีการบําบัดพื้นผิวเพิ่มเติม หรือการใช้สับสนธิเช่น Inconel หรือ Hastelloy สําหรับท่อ

4ผลงานทางกลภายใต้แรงกด:

• ความต้านทานความดันสูง: กระดาษท่อต้องทนความดันภายในของเหลวที่ไหลผ่านท่อ SA516 เกรด 70 ด้วยคุณสมบัติการดึงและความแข็งแรงรับประกันว่าแผ่นท่อสามารถทนความดันภายในที่สําคัญโดยไม่ต้องเสีย.
• ความทนทานต่ออุณหภูมิ: เหมาะสําหรับอุณหภูมิปานกลางถึงสูง โดยทั่วไปในช่วง 400 ° F ถึง 850 ° F (200 ° C ถึง 450 ° C) ซึ่งเป็นเรื่องที่พบได้ในเครื่องแลกเปลี่ยนความร้อนและเครื่องปั่น

5การพิจารณาการออกแบบ:

• ความหนา: กระดาษท่อที่ทําจาก SA516 เกรด 70 มีให้เลือกในความหนาที่แตกต่างกันขึ้นอยู่กับความต้องการความดันและขนาดของเครื่องแลกเปลี่ยนความร้อนหรือภาชนะความดันความหนาอาจตั้งแต่ไม่กี่นิ้ว ถึงกว่าหนึ่งฟุต.

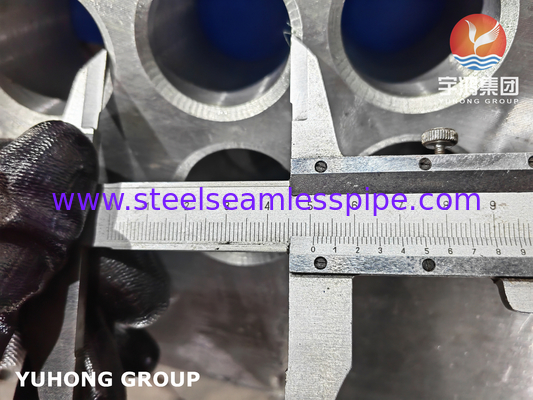

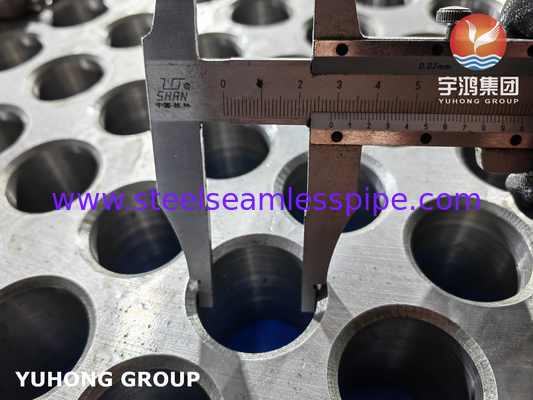

• รูปแบบหลุม: การออกแบบรูปแบบหลุม (การจัดท่อ) และขนาดหลุมมีความสําคัญต่อการทํางานของแผ่นท่อ โดยทั่วไปท่อจัดเป็นวงกลมหรือสี่เหลี่ยมด้วยกว้างรูที่แม่นยํา เพื่อให้แน่ใจว่าเหมาะสม.
• พื้นผิวปิด: พื้นผิวปิดของแผ่นท่อมักถูกแปรรูปให้เรียบ เพื่อป้องกันการรั่วไหลและให้แน่ใจว่าท่อถูกปิดอย่างถูกต้องมันยังอาจต้องการการปักหรือองค์ประกอบการปิดเพื่อป้องกันการรั่วระหว่างท่อและแผ่นท่อ.

คุณสมบัติทางกล

สารประกอบเคมี

การใช้งาน:

• เครื่องเปลี่ยนความร้อน:ใช้ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ และเครื่องแลกเปลี่ยนความร้อนที่เย็นด้วยอากาศ โดยที่แผ่นท่อเป็นส่วนสําคัญในการยึดท่อไว้ในที่ของมัน
• ภาชนะความดัน:ในภาชนะความดัน ผนังท่อทําหน้าที่เป็นส่วนแยกที่แยกห้องต่าง ๆ มักใช้ในเครื่องปั่นควาย ระบบปฏิกิริยา และเครื่องแลกเปลี่ยนความร้อนในโรงงานปิโตรเคมี การผลิตพลังงานและอุตสาหกรรมเคมี.
• เครื่องปั่น:ผนังท่อมีความสําคัญในเครื่องปั่นควาย โดยที่มันจะยึดท่อไว้ในสถานที่ในขณะที่ทนต่อการขยายความร้อนและความดันจากการผลิตควาย
