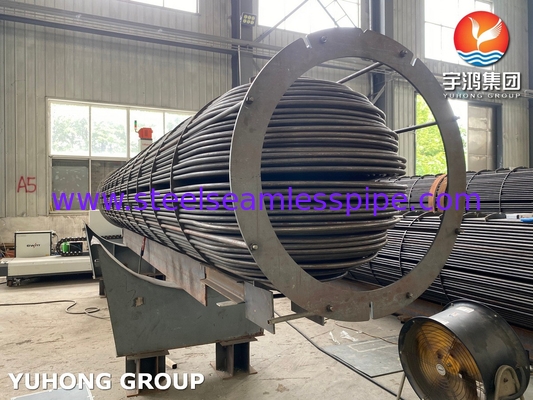

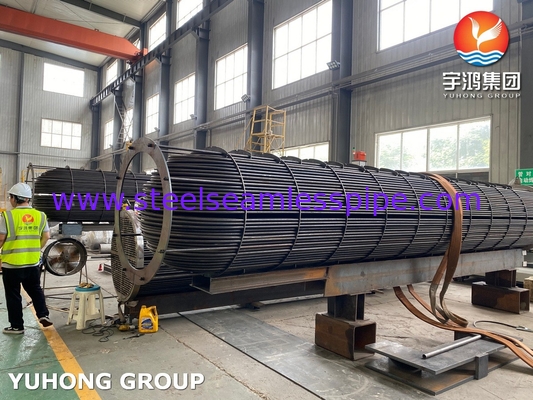

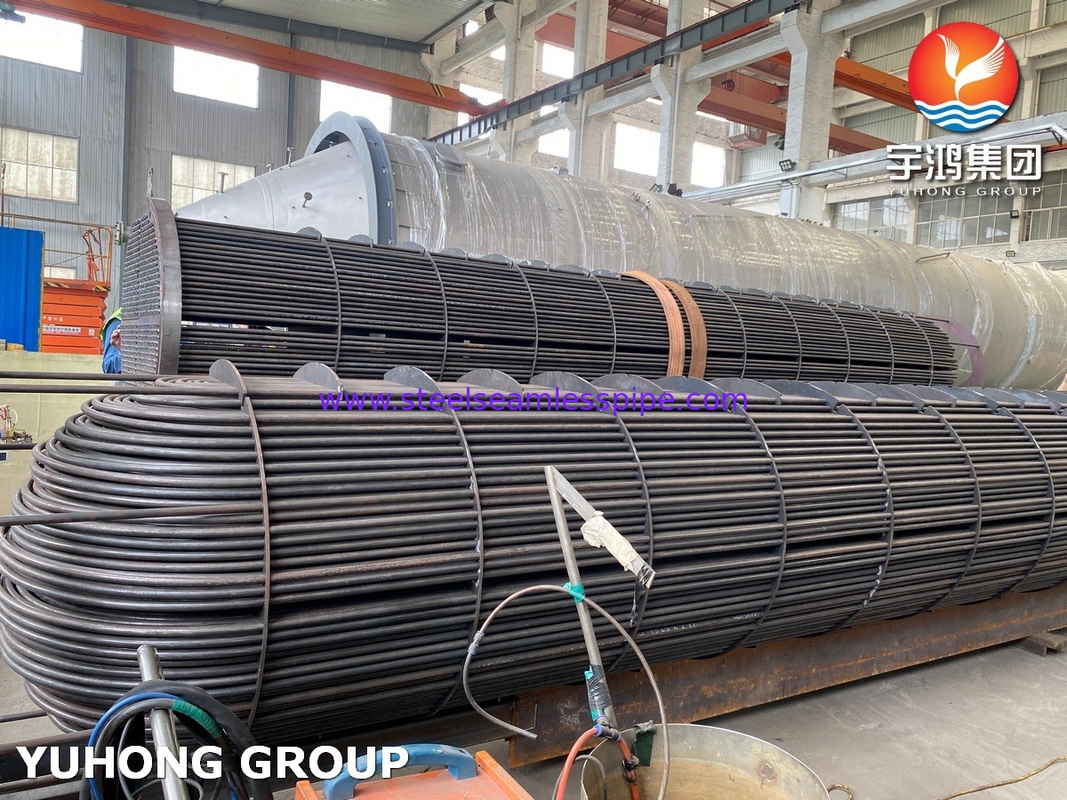

การประกอบท่อผสมกับท่อแลกเปลี่ยนความร้อน U-Bend ที่ไม่มีรอยต่อ
การออกแบบของท่อแบบ U ทําให้มีการถ่ายทอดความร้อนที่มีประสิทธิภาพในขณะที่รองรับการขยายความร้อน ทําให้พวกเขาเป็นทางเลือกที่ดีในหลายกรณีการจัดตั้งท่อ U มีส่วนตรงของท่อที่บิดในรูปร่าง U, ทําให้สองกระแสของเหลวสามารถแลกเปลี่ยนความร้อนเมื่อมันไหลไปในทิศทางตรงกันข้าม การจัดวางการไหลกลับของท่อทรง U เพิ่มประสิทธิภาพการถ่ายทอดความร้อนเมื่อของเหลวทั้งสองลําไหลในทิศทางตรงกันข้ามปลายของท่อมักถูกเชื่อมต่อกับหัวท่อ ซึ่งทําให้ของเหลวเข้าและออกจากเครื่องแลกเปลี่ยนความร้อน
การพิจารณาการออกแบบของ U Shape Tube Bundle
-
วัสดุ
- ท่อสามารถทําจากวัสดุต่าง ๆ รวมถึงเหล็กไร้ขัดเหล็ก, เหล็กคาร์บอน, หรือเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กและราคาเป็นปัจจัยสําคัญในการเลือกวัสดุ.
-
ประเภทของของเหลว:
- เครื่องแลกเปลี่ยนความร้อนท่อ U สามารถจัดการกับเหลวหลายประเภท รวมถึงเหลวและก๊าซและมีแนวโน้มให้เกิดฝุ่น.
-
ความดันลด:
- อัตราการไหลของเหลว ความหนาแน่นและความแน่นมีผลต่อการลดความดันโดยรวมผ่านเครื่องแลกเปลี่ยนความร้อน ผู้ออกแบบต้องปรับประสิทธิภาพกับการสูญเสียความดันที่อนุญาต
-
การคํานวณการโอนความร้อน:
- ประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อนแบบท่อ U สามารถประเมินได้ โดยใช้สัมพันธ์การถ่ายทอดความร้อนโดยรวม ซึ่งขึ้นอยู่กับปัจจัย เช่น พื้นที่พื้นผิว, การปรับปรุงการไหลและความแตกต่างของอุณหภูมิ
-
การก่อให้เกิดฝุ่น:
- ควรพิจารณาถึงความเสื่อมของพื้นผิวการถ่ายทอดความร้อน โปรแกรมการทําความสะอาดและวัสดุควรถูกเลือกเพื่อลดความเสื่อมให้น้อยที่สุดในขณะที่รับประกันประสิทธิภาพ
วัสดุที่ใช้ทั่วไปสําหรับ Tube Bundle Heat Exchanger
มี 2 แบบของท่อ: ท่อตรงและท่อ U. ขึ้นอยู่กับความต้องการและการใช้งานเฉพาะเจาะจง เช่น:
หลอดเหล็กคาร์บอน:สินค้าประกอบด้วย:
ท่อเหล็กสแตนเลส:ASTM A213 T5, T9, T11, T22, T91
หลอดเหล็กไร้ขัดเหล็ก:ASTM A213 TP304, TP304L, TP316L, TP321 เป็นต้น
ท่อสกัดของนิกเกิล:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825 ฯลฯ
หลอดทองแดง:ASTM B111 C70600, C68700, C71500, C44300 เป็นต้น
เครื่องแลกเปลี่ยนความร้อน เป็นอุปกรณ์ที่ใช้ในการถ่ายทอดความร้อนจากแหล่งหนึ่งไปยังแหล่งอื่น สําหรับเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ น้ํายาที่มีอุณหภูมิที่แตกต่างกันไหลผ่านเครื่องแลกเปลี่ยนหนึ่งในของเหลวไหลผ่านท่อ bundle ขณะที่อีกหนึ่งไหลผ่านเปลือกความร้อนจะโอนจากของเหลวหนึ่งไปยังของเหลวอื่นผ่านด้านท่อหรือด้านเปลือกของเครื่องแลกเปลี่ยนเครื่องแลกเปลี่ยนความร้อนและท่อสามารถทําจากวัสดุที่มีให้เลือกหลากหลาย. Commercial Coils ให้บริการทั้งท่อตรงและท่อยู
สายท่อตรง VS สายท่อ U
ทั้งสองประเภทของท่อมีข้อดีและการใช้งานของตัวเองขึ้นอยู่กับปัจจัย เช่น ความต้องการในการบํารุงรักษา ความคิดค่าใช้จ่าย และสภาพการทํางานการเลือกระหว่างท่อตรงและท่อ U กลุ่มมักขึ้นอยู่กับความต้องการและความสําคัญเฉพาะเจาะจงของระบบแลกเปลี่ยนความร้อน.
สายท่อตรง:
1การออกแบบที่ประสิทธิภาพสูง มีของเหลวร้อนไหลผ่านท่อตรงไปตรงมา
2ต้องการความพยายามมากขึ้นที่จะเปิดกระปุกกระปุกสําหรับการทําความสะอาดหรือบํารุงรักษา
3ค่าติดตั้งที่ต่ํากว่าเทียบกับ U tube bundle
ยูทุบบันด์:
1จุดเข้าและจุดออกในด้านเดียวกัน ทําให้การบํารุงรักษาง่ายขึ้น
2ท่อในรูปร่าง U ทําให้การขยายความร้อนโดยไม่ต้องกดดันผุ.
3การออกแบบหน่วยแบบโมดูล ทําให้การแยกแยกง่ายขึ้นเพื่อการบํารุงรักษา
4เหมาะสําหรับความแตกต่างของอุณหภูมิสูง
การใช้งาน
ผสมท่อถูกใช้ในหลายประเภทที่ต้องการการถ่ายทอดความร้อน
- ระบบ HVAC
- การแปรรูปทางเคมี
- การชําระน้ํามันและก๊าซ
- การผลิตพลังงาน
- การแปรรูปอาหารและเครื่องดื่ม
- การผลิตยา
ในแต่ละการใช้งานเหล่านี้, พวงท่อจะใช้ในการถ่ายทอดความร้อนจากของเหลวหนึ่งไปยังของเหลวอื่น. ตัวอย่างเช่นในระบบ HVAC, พวงท่อสามารถใช้ในการถ่ายทอดความร้อนจากน้ําร้อนไปยังอากาศเย็น,ขณะที่อยู่ในโรงงานแปรรูปเคมีการออกแบบเฉพาะเจาะจงของท่อจะขึ้นอยู่กับความต้องการของการใช้งาน
