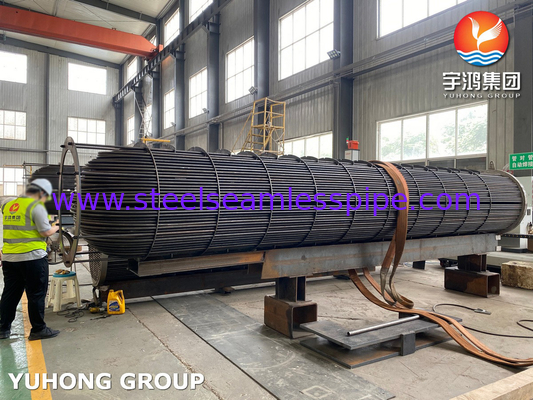

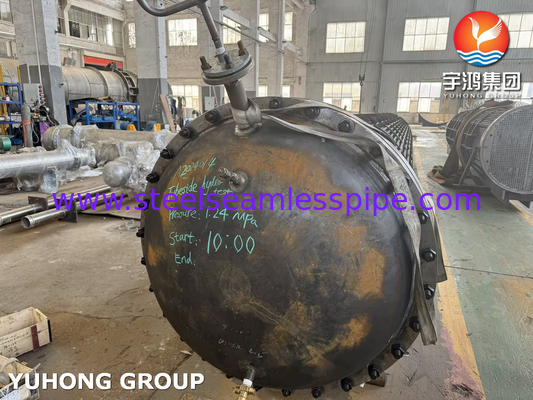

อุปกรณ์แลกเปลี่ยนความร้อนแบบท่อ U- Tube Bundle ที่กําหนดเองสําหรับการชําระน้ํามัน

ภาพรวม

เครื่องแลกเปลี่ยนความร้อนแบบท่อ เป็นชนิดของเครื่องแลกเปลี่ยนความร้อนที่ใช้อย่างแพร่หลายในอุตสาหกรรมต่างๆ เพื่อการถ่ายทอดความร้อนที่ประสิทธิภาพระหว่างของเหลวสองชนิดน้ําเหลวหนึ่งไหลผ่านในท่อ ขณะที่น้ําเหลวอีกหนึ่งไหลผ่านรอบด้านนอกของท่อการออกแบบนี้ทําให้มีพื้นที่พื้นผิวขนาดใหญ่สําหรับการถ่ายทอดความร้อน ทําให้มันเป็นวิธีการที่มีประสิทธิภาพในการแลกเปลี่ยนความร้อนระหว่างของเหลวสอง

เครื่องแลกเปลี่ยนความร้อนแบบท่อมีรูปแบบที่แตกต่างกัน เช่น เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ เครื่องแลกเปลี่ยนความร้อนแบบท่อสองตัว และ เครื่องแลกเปลี่ยนความร้อนแบบท่อหลายตัวใช้ในอุปกรณ์ที่ใช้อุณหภูมิและความดันสูงเช่นในการแปรรูปสารเคมี การผลิตพลังงาน และระบบ HVAC

ประเภทของเครื่องแลกเปลี่ยนความร้อนแบบท่อ:

• เครื่องแลกเปลี่ยนความร้อนปลาท่อคง

เครื่องแลกเปลี่ยนความร้อนประเภทนี้มีแผ่นท่อและเปลือกที่บูรณาการแหวนการชดเชย (หรือสานขยาย) สามารถเพิ่มขึ้นในตําแหน่งที่เหมาะสมบนเปลือกเพื่อชดเชยปัญหาที่เกิดจากการขยายความร้อนเครื่องแลกเปลี่ยนความร้อนประเภทนี้มีโครงสร้างที่เรียบง่ายและราคาที่ค่อนข้างต่ํา แต่การทําความสะอาดและการบํารุงรักษาค่อนข้างยาก ทําให้มันเหมาะสมสําหรับของเหลวที่ไม่ชักที่จะปรับขนาด

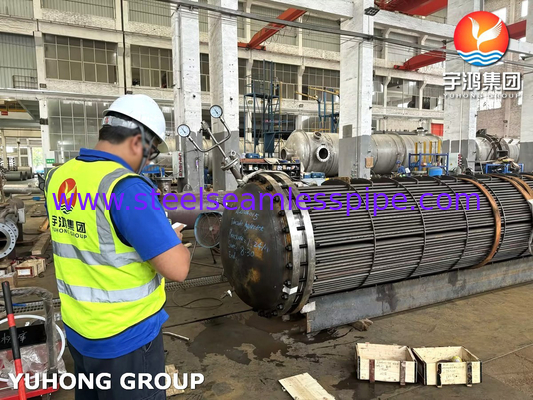

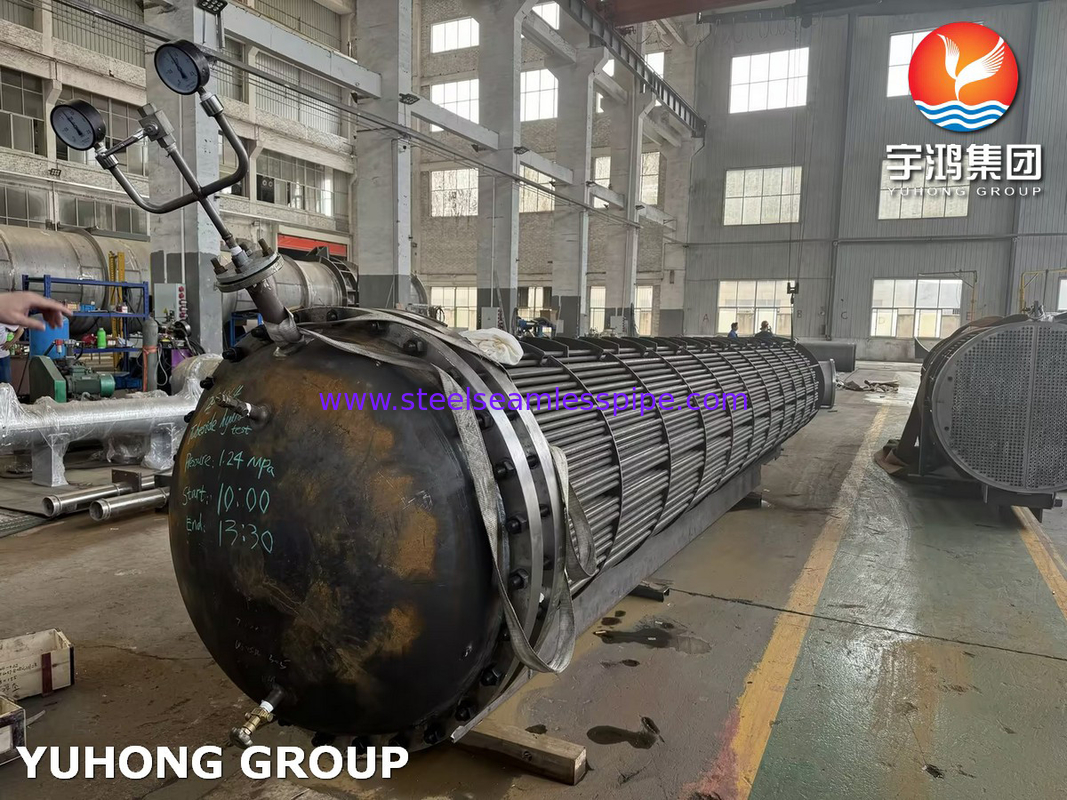

• เครื่องแลกเปลี่ยนความร้อนแบบท่อ U

ท่อแต่ละท่อมีรูปร่าง U และช่องเข้าและช่องออกของของเหลวอยู่ทั้งสองข้าง มีช่องแยกภายในหัวที่แบ่งออกเป็นสองห้องทําให้ท่อแต่ละท่อสามารถขยายและหดตัวได้อย่างอิสระ เพื่อแก้ปัญหาของการขยายความร้อนเครื่องแลกเปลี่ยนความร้อนประเภทนี้มีโครงสร้างที่เรียบง่าย น้ําหนักเบา เหมาะสําหรับอุณหภูมิสูงและสภาพแวดล้อมความดันสูงการทําความสะอาดด้านท่อค่อนข้างยากและต้องใช้ของเหลวที่ไม่ง่ายที่จะปรับขนาด.

• เครื่องแลกเปลี่ยนความร้อนหัวลอย

เครื่องแลกเปลี่ยนความร้อนแบบท่อประเภทนี้มีแผ่นท่ออยู่ทั้งสองปลาย และปลายหนึ่งไม่เชื่อมต่อกับเปลือกผุ้และหัวลอยสามารถขยายและหดลงตามทิศทางแกนได้อย่างอิสระเพื่อแก้ไขความเครียดที่เกิดจากการแตกต่างของอุณหภูมิเครื่องแลกเปลี่ยนความร้อนประเภทนี้มีโครงสร้างที่ซับซ้อน แต่สะอาดและบํารุงรักษาได้ง่ายและสามารถใช้ได้ในสาขาการใช้งานที่หลากหลายหัวลอยเล็ก ๆ อาจมีการรั่วไหลภายในส่งผลให้ราคาเพิ่มขึ้น

ข้อดีของเครื่องแลกเปลี่ยนความร้อนแบบท่อ:

• ค่ารักษาที่ต่ํา
• ความดันทํางานสูง
• อุณหภูมิทํางานสูง
• การแปรรูปผลิตภัณฑ์ที่มีอนุภาคหรือเส้นใย
• การตรวจสอบและการแยกแยกง่าย
• ความปลอดภัยสูงในกระบวนการการตัดเชื้อ
• ง่ายต่อการขยาย

เครื่องแลกเปลี่ยนความร้อนแบบท่อ (Fixed tube plate heat exchanger) ประกอบภายใน

ตามที่ชื่อชี้ให้เห็น ชุดท่อและเปลือกที่ทั้งสองปลายของเครื่องแลกเปลี่ยนความร้อนแผ่นท่อคงที่ถูกเชื่อมต่อและติดตั้งโดยการผสมผสาน ชนิดนี้มักจะเรียกว่าเครื่องแลกเปลี่ยนความร้อนแบบท่อเนื่องจากการติดตั้งแผ่นท่อที่ปลายทั้งสอง, ด้านเปลือกไม่สามารถทําความสะอาดด้วยกลไกและไม่สามารถใช้ในสถานการณ์ที่มีความแตกต่างของอุณหภูมิขนาดใหญ่เพื่อหลีกเลี่ยงความเสียหายจากความเครียดมันยังไม่สามารถป้องกันการใช้งานทั่วไปของเครื่องแลกเปลี่ยนความร้อนชนิดนี้ได้, ในที่สุดเพราะการผลิตที่ง่าย, ประหยัดที่ดี, และผลประกอบการเริ่มต้นที่ดีเยี่ยม

การใช้งาน:

• ระบบ HVAC: เครื่องแลกเปลี่ยนความร้อน เป็นส่วนประกอบที่สําคัญในระบบทําความร้อน, ระบบระบายอากาศ และ ระบบปรับอากาศพวกมันส่งความร้อนระหว่างอากาศและของเหลว (เช่นน้ําหรือสารเย็น) ไปยังพื้นที่ภายในที่อบอุ่นหรือเย็น.
• กระบวนการอุตสาหกรรม: กระบวนการอุตสาหกรรมมากมายต้องการการควบคุมอุณหภูมิที่แม่นยํา เครื่องแลกเปลี่ยนความร้อนใช้ในการควบคุมอุณหภูมิในการแปรรูปเคมี การชําระน้ํามัน การผลิตพลังงานการแปรรูปอาหารและการผลิตยา
• การทําความเย็นและความเย็น: เครื่องแลกเปลี่ยนความร้อนมีบทบาทสําคัญในวงจรการทําความเย็น โดยการถ่ายทอดความร้อนจากสารทําความเย็นไปยังสภาพแวดล้อมภายนอก โดยทําให้น้องในเย็น
• พลังงานที่เกิดใหม่เครื่องแลกเปลี่ยนความร้อนถูกใช้ในระบบพลังงานที่เกิดใหม่ เช่น เครื่องเก็บพลังงานแสงอาทิตย์และโรงไฟฟ้าพลังงานภูมิโลก เพื่อส่งความร้อนจากแหล่งที่เกิดใหม่ไปยังสื่อที่ใช้ได้ เช่น น้ําหรืออากาศ.
• อุตสาหกรรมรถยนต์: ในรถยนต์, เครื่องแลกเปลี่ยนความร้อนถูกใช้ในระบบเย็นเพื่อควบคุมอุณหภูมิเครื่องยนต์โดยการโอนความร้อนจากสารเย็นไปยังอากาศผ่านเรเดียเตอร์
• การฟื้นฟูความร้อนที่เสีย: เครื่องแลกเปลี่ยนความร้อนสามารถเก็บและนําความร้อนที่เสียจากกระบวนการอุตสาหกรรมหรือก๊าซออกไปใช้ใหม่ โดยปรับปรุงประสิทธิภาพการใช้พลังงานและลดต้นทุนการดําเนินงาน
• เครื่องใช้ในบ้าน: พวกมันมีอยู่ในเครื่องใช้ในบ้าน เช่น ตู้เย็น เครื่องปรับอากาศ และเครื่องทําน้ําร้อน โดยช่วยให้มีการถ่ายส่งความร้อนเพื่อรักษาอุณหภูมิที่ต้องการ
• ปั๊มความร้อน: อุปกรณ์เหล่านี้ใช้เครื่องแลกเปลี่ยนความร้อนเพื่อถ่ายทอดความร้อนระหว่างสภาพแวดล้อมภายในและภายนอกเพื่อทําความร้อนหรือทําความเย็นในอาคารอาศัยและอาคารพาณิชย์
