Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | TP316L |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้อัด / พาเลท |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 1,000 ตัน / เดือน |
| ชื่อสินค้า: | ชุดท่อ | วัสดุ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็ก โลหะผสมทองแดง |
|---|---|---|---|
| ขนาด: | ตามความต้องการของผู้ซื้อ | การใช้งาน: | ท่อแลกเปลี่ยนความร้อน, การผลิตสารเคมี, อุตสาหกรรมปิโตรเลียม, พลังงาน, ยา |
| แสงสูง: | เครื่องแลกเปลี่ยนความร้อน สายท่อเหล็กไร้ขัด,TP316L ผสมท่อเหล็กไร้ขัด,ส่วนของเครื่องแลกเปลี่ยนความร้อน ASME SA213 |
||
ASME SA213 TP316L อะไหล่เครื่องแลกเปลี่ยนความร้อน Tube สแตนเลส
กระบวนการผลิตท่อแลกเปลี่ยนความร้อน:
1. การเตรียมวัสดุ: เลือกวัสดุที่เหมาะสมสําหรับการผลิต วัสดุที่ใช้ทั่วไปของท่อ bundle เป็นเหล็กดัดเหล็กสแตนเลส, สะสมทองแดง, ฯลฯตามสภาพการทํางานและคุณสมบัติของเหลวเพื่อเลือกวัสดุที่เหมาะสม.
2. การประมวลผลท่อพวง: ตามความต้องการการออกแบบ, ท่อจะตัดในขนาดที่ต้องการของส่วนท่อ. ใช้การปั่น
ส่วนของท่อเชื่อมต่อกันเป็นพวงด้วยวิธีการขยาย เป็นต้น
การเชื่อมท่อขาออก: ทุกส่วนของท่อ bundle ได้เชื่อม. รับประกันคุณภาพของการเชื่อม✅ กระบวนการเชื่อมต้องดําเนินการตามรายละเอียดกระบวนการเชื่อมที่สอดคล้อง เพื่อให้แน่ใจว่าความลึกและความกว้างของเชื่อม.
4การทําความสะอาด: พวงท่อที่เชื่อมถูกทําความสะอาดเพื่อกําจัด slag การเชื่อมและปริศษะอื่น ๆ ที่เกิดขึ้นในระหว่างกระบวนการเชื่อมมันยังจําเป็นที่จะป้องกันการกัดกร่อนและฝุ่นภายในกระดูกท่อ.
5การทดสอบและการตรวจสอบ: การทดสอบที่ไม่ทําลายล้างของพวงมาลัย เพื่อให้แน่ใจว่าคุณภาพของพวงมาลัยตรงกับความต้องการ
วิธีการตรวจพบที่ใช้กันทั่วไปรวมถึงรังสีเอ็กซ์, ยูทราซอน และอื่น ๆ
6การบํารุงผิว: การบํารุงผิวภายนอกของท่อกระดูกกันสนิม. วิธีการบํารุงที่ทั่วไปคือการฉีดสีกันสนิม, ผงเหล็ก และอื่น ๆ
7การบรรจุและการขนส่ง: การบรรจุและการขนส่งกระบวนการท่อที่เสร็จสิ้นเพื่อป้องกันการขนส่ง
เสียหาย
ขั้นตอนการติดตั้งท่อแลกเปลี่ยนความร้อน:
1การเตรียมการก่อนการติดตั้ง: ตรวจสอบกระดูกท่อแลกเปลี่ยนความร้อนและอุปกรณ์ที่เกี่ยวข้องเพื่อให้แน่ใจว่าไม่มีความเสียหายหรือปลดปล่อย. เตรียมเครื่องมือและวัสดุติดตั้งที่จําเป็น
2. การตั้งตั้ง: ตามความต้องการการออกแบบและสถานการณ์การก่อสร้างจริง กําหนดการติดตั้งท่อแลกเปลี่ยนความร้อน
ตําแหน่งและทิศทาง รับประกันความแม่นยําของการติดตั้งด้วยการวัดและการตรา
3ตัวอย่างการติดตั้ง: ติดตั้งกรอบสนับสนุนและอุปกรณ์สนับสนุนบนตําแหน่งการติดตั้งของท่อแลกเปลี่ยนความร้อนเพื่อให้มั่นคงและสมดุลของท่อ
4.เชื่อมต่อท่อ: ตามความต้องการการออกแบบเชื่อมต่อท่อนําเข้าและส่งออกและวาล์วที่สอดคล้อง
5. การติดตั้งท่อ bundle: ตําแหน่งที่ทําท่อ bundle ไปยังกรอบการสนับสนุนและให้ความสนใจในการรักษาระดับของท่อ bundle
และความตั้งตรง ติดต่อท่อกับกรอบรองรับ โดยใช้เครื่องมือที่เหมาะสม
6. การเชื่อมต่อท่อ: ตามความต้องการการออกแบบ, ท่อเชื่อมต่อเพื่อให้แน่ใจว่าการเชื่อมต่อแน่นและปิด. การเชื่อมต่อท่อได้รับการรักษาโดยการเข้มข้น bolts.
7. การทดสอบการตรวจสอบ: หลังจากการติดตั้ง, ตรวจสอบและทดสอบพวงท่อแลกเปลี่ยนความร้อน.ทดสอบความสามารถในการบรรทุกและความต้านทานต่อการกัดกร่อนของท่อ.
8มาตรการป้องกัน: หลังจากการติดตั้งเสร็จสิ้น, พวงท่อแลกเปลี่ยนความร้อนถูกคุ้มครอง. การแยกท่อ, การอนุรักษ์ความร้อน, การติดตั้งการป้องกัน, ฯลฯเพื่อปกป้องกระดูกท่อจากผลกระทบของสภาพแวดล้อมภายนอก.
การทดสอบคุณภาพบางส่วนที่เราดําเนินการรวมถึง:
| การทดสอบการเก่า | การดําเนินงานเฉพาะเมื่อลูกค้าขอโดยเฉพาะ |
| การวิเคราะห์ทางเคมี | การทดสอบที่ทําตามมาตรฐานคุณภาพที่ต้องการ |
| การทดสอบการทําลาย / การทดสอบทางกล | ความยืดหยุ่น ความแข็งแรง ความราบเรียบ ความส่องแสง |
| การทดสอบบิดกลับและ Re. flat | จัดการตามมาตรฐานที่เกี่ยวข้องและมาตรฐาน ASTM A-450 และ A-530 ซึ่งรับประกันการขยาย, การปั่นและการใช้งานที่ลูกค้าปลาย |
| การทดสอบกระแสไฟฟ้า | ทําเพื่อตรวจพบความเหมือนกันในใต้พื้นดิน โดยใช้ระบบการทดสอบเครื่องหมายความบกพร่องดิจิตอล |
| การทดสอบแบบไฮโดรสแตติก | 100% การทดสอบแบบไฮโดรสแตติก โดยใช้มาตรฐาน ASTM-A 450 ในการตรวจสอบการรั่วไหลของท่อ และความดันสูงสุดที่เราสามารถรองรับได้คือ 20Mpa/7s |
| การทดสอบความดันอากาศ | เพื่อตรวจสอบสัญญาณใด ๆ ของการรั่วไหลของอากาศ |
| การตรวจเห็น | หลังจาก passivation ทุกความยาวของท่อและท่อได้รับการตรวจสอบทางสายตาอย่างละเอียดโดยบุคลากรที่ได้รับการฝึกอบรมเพื่อตรวจหาความบกพร่องด้านบนและความไม่สมบูรณ์แบบอื่น ๆ |

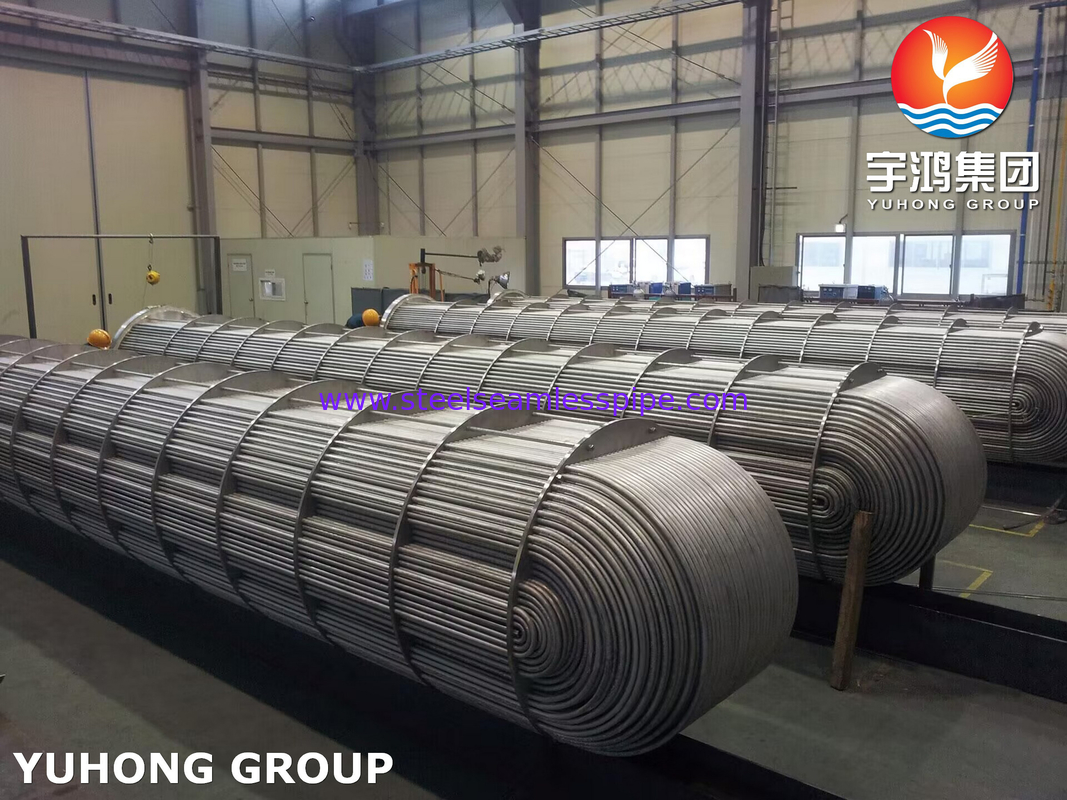

เครื่องแลกเปลี่ยนความร้อนแบบท่อ U
เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ซึ่งเป็นส่วนหนึ่งของอุปกรณ์ปิโตรเคมี ประกอบด้วยส่วนประกอบหลัก เช่น กล่องท่อ, เปลือกและท่อและมีชื่อเพราะท่อแลกเปลี่ยนความร้อนของมันเป็นรูปร่าง Uเครื่องแลกเปลี่ยนความร้อนท่อทรง U มีแผ่นท่อเดียว และปลายของท่อทั้งสองถูกติดตั้งบนแผ่นท่อเดียวกัน
คุณลักษณะของเครื่องแลกเปลี่ยนความร้อนประเภทนี้คือ วงจุ้ยท่อสามารถโทรทัศน์ได้อย่างอิสระและความเครียดทางความร้อนจะไม่เกิดจากความแตกต่างของอุณหภูมิระหว่างท่อและเปลือกความยาวของท่อเป็นสองเท่า อัตราการไหลเวียนยาว อัตราการไหลเวียนสูง อัตราการโอนความร้อนดีผังท่อสามารถถูกดึงออกจากเปลือก, การซ่อมแซมและทําความสะอาดง่าย และโครงสร้างเรียบง่ายและราคาถูก. อย่างไรก็ตามการทําความสะอาดท่อไม่สะดวก, ท่อในส่วนกลางของท่อ bundle เป็นยากที่จะเปลี่ยน,และเนื่องจากรัศมีการบิดของท่อภายในที่สุดไม่สามารถเล็กเกินไป, ท่อการกระจายในส่วนกลางของแผ่นท่อไม่ได้คอมแพคต์, ดังนั้นจํานวนของท่อไม่สามารถมากเกินไป, และมีช่องว่างในส่วนกลางของผังท่อ,ดังนั้นการไหลของเปลือกจะง่ายที่จะสั้นวงจรและส่งผลต่อการโอนความร้อนเปลือกนอกจากนี้เพื่อชําระค่าการผอมผิวท่อหลังจากบิด, ส่วนท่อตรงต้องใช้ท่อที่มีผนังหนากว่า.เหมาะสําหรับผนังเปลือกเท่านั้น ความแตกต่างของอุณหภูมิขนาดใหญ่, หรือสื่อเปลือกง่ายที่จะปรับขนาดและสื่อท่อสะอาดและไม่ง่ายที่จะปรับขนาด, อุณหภูมิสูง, ความดันสูง, สถานการณ์ corrosive
