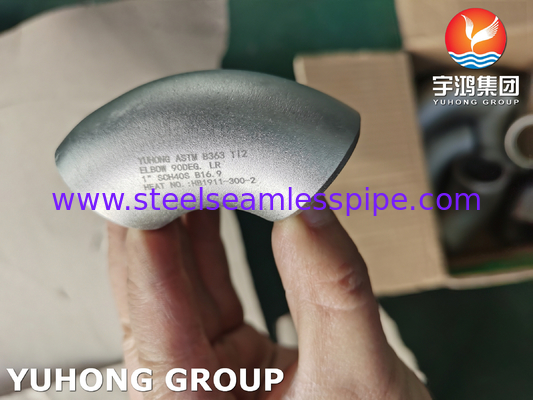

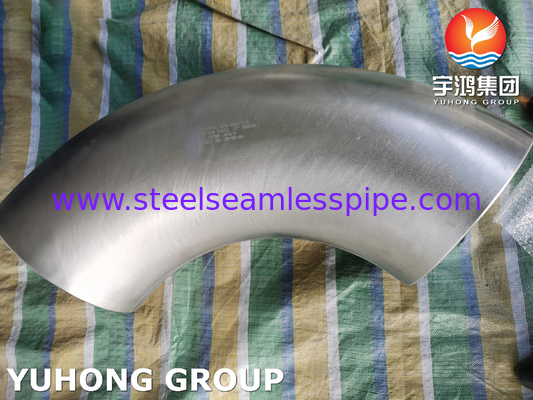

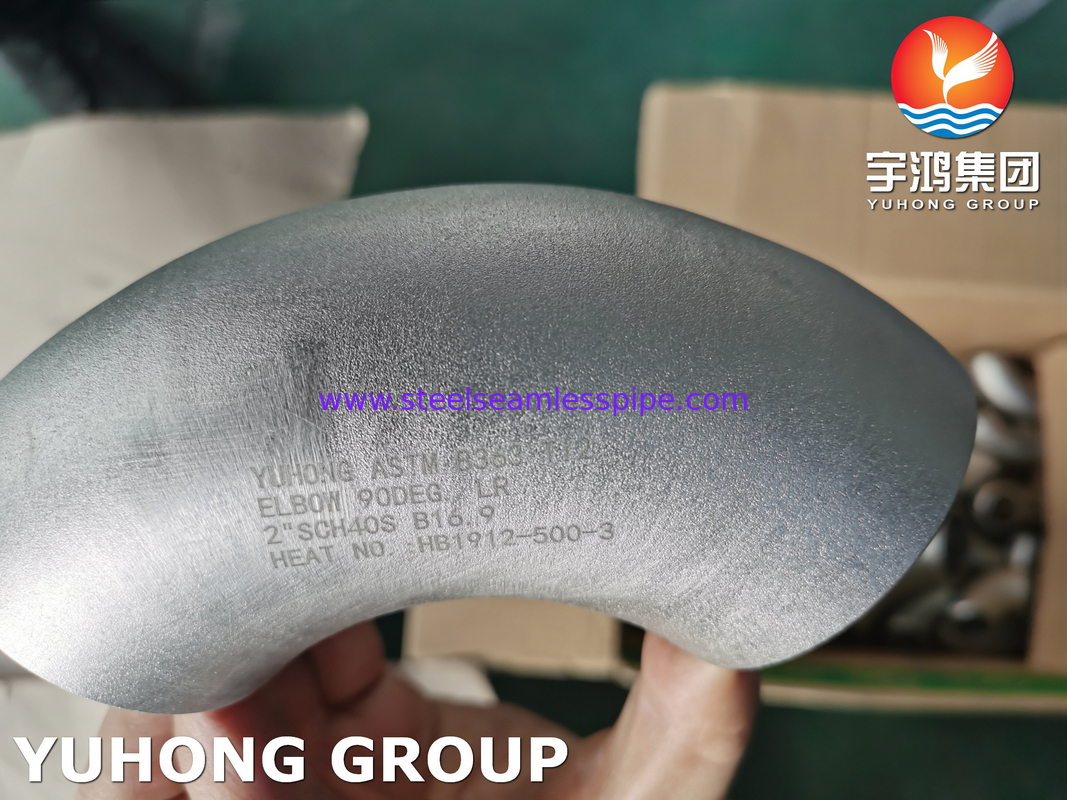

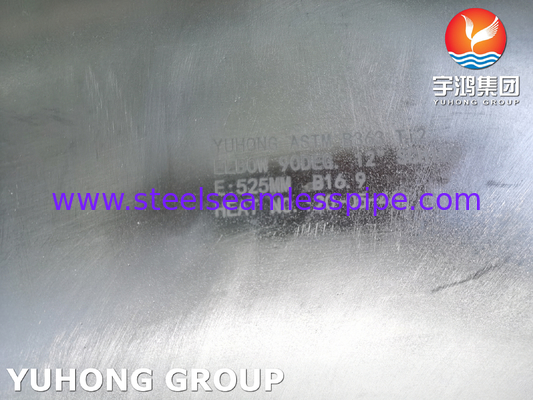

ASTM B363 WPT2 เอลโค้ท ทิตาเนียมสแตนเลส สแตนเลส Buttweld Fitting ASME B169

ภาพรวม:

ทิตาเนียมเกรด 2 เอลโก้เป็นชนิดของปรับท่อที่ทําจากทิตาเนียมบริสุทธิ์ทางพาณิชย์, ยังเป็นที่รู้จักกันในชื่อทิตาเนียมเกรด 2.ความสามารถในการปรับปรุงได้ดีมันมีปลาเดียมในปริมาณน้อย ซึ่งเพิ่มความทนทานต่อการกัดกร่อน

กลมแขน ในส่วนของอุปกรณ์ติดต่อท่อ คืออุปกรณ์ที่เปลี่ยนทิศทางของการไหลในระบบท่อปกติจะใช้ในการเชื่อมต่อท่อสองท่อที่มีกว้างที่แตกต่างกันหรือเปลี่ยนทิศทางของการไหลของเหลวในระบบท่อ.

เมื่อมันมาถึงการใช้งาน, ทิตาเนียมเกรด 2 คอมบอยมักจะใช้ในอุตสาหกรรมที่ความทนทานต่อการกัดกร่อนและความแข็งแรง-น้ําหนักอัตราส่วนเป็นปัจจัยสําคัญ, เช่นการแปรรูปเคมี,สภาพแวดล้อมทะเล, การบินอวกาศ, การปลูกฝังทางการแพทย์, และอื่นๆ

การออกแบบเฉพาะเจาะจง, ขนาด, และรายละเอียดเฉพาะเจาะจงของทิตาเนียมเกรด 2 คอขนสามารถแตกต่างกันขึ้นอยู่กับการใช้งานที่กําหนดและมาตรฐานอุตสาหกรรมมันเป็นสิ่งจําเป็นที่จะทําให้แน่ใจว่าเอลโก้ตอบสนองกับมาตรฐานที่ต้องการและนิติบุตรสําหรับการใช้งานเฉพาะ.

โดยทั่วไป, ทิตาเนียมเกรด 2 คอคิวถูกชื่นชมสําหรับความทนทานต่อการกัดกร่อน, ลักษณะเบาและความแข็งแรงของพวกเขา, ทําให้พวกเขาเป็นองค์ประกอบที่มีค่าในอุตสาหกรรมและการค้าที่หลากหลายการใช้งาน.

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		Outside Diameter at Bevel อุปกรณ์ประกอบการ (mm)	เซ็นเตอร์ ทู เอ็นด์ (mm)
			90° เอลโบว์		45° เอลโบว์
DN	NPS	ยาเกินขนาด	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
หมายเหตุ: 1) นอกจากนี้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ฯลฯ ยังถูกใช้ 2) The elbow with NPS over 48 shall be made subject to the sizes agreed by buyer and manufacturer ขนาดของเอลโบว์ที่มี NPS มากกว่า 48 จะถูกทําขึ้นตามขนาดที่ผู้ซื้อและผู้ผลิตตกลงกัน
