Yuhong Holding Group Co., LTD
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUHONG |
ได้รับการรับรอง: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
หมายเลขรุ่น: | A516/SA516 GR.70N |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้ชั้นพร้อมเมมเบรนกันน้ำ |
เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน: | T / T, L / C ที่เห็น |
สามารถในการผลิต: | 100 ตันต่อเดือน |
มาตรฐาน: | มาตรฐาน ASTM A516/ASME SA516 | วัสดุ: | GR.70N |
---|---|---|---|
สพท: | ยูทาห์, พี.ที | กระบวนการ: | การสลัก |
ขนาด: | ตามความต้องการของลูกค้า/การวาดภาพ | การใช้งาน: | เครื่องแลกเปลี่ยนความร้อน หม้อไอน้ำ ภาชนะรับความดัน เครื่องปฏิกรณ์เคมี โรงไฟฟ้า พลังงาน ปิโตรเคมี |
แสงสูง: | เครื่องแลกเปลี่ยนความร้อน กระดาษท่อเหล็กคาร์บอน,GR70N ใบท่อเหล็กก๊าบอน |
ภาพรวม

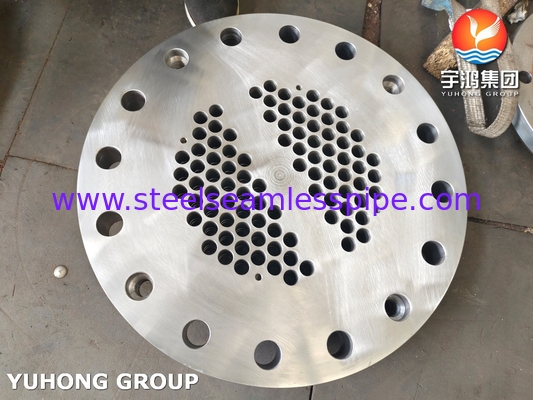

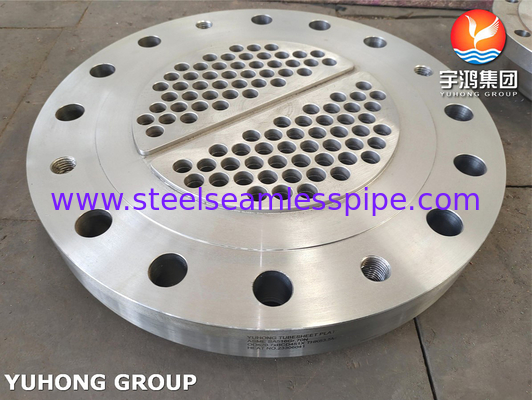

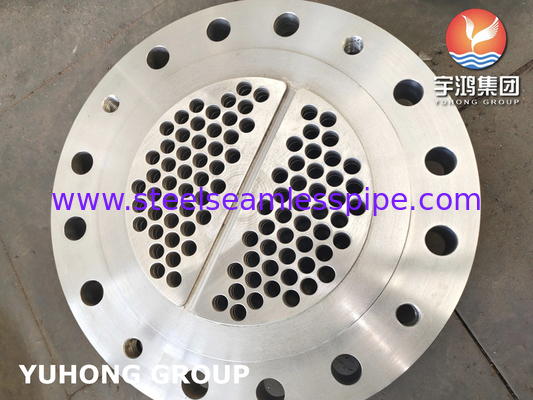

กระดาษท่อเหล็กคาร์บอนเป็นส่วนประกอบที่ใช้ในเครื่องแลกเปลี่ยนความร้อนและภาชนะความดัน เป็นแผ่นเรียบที่มีรูเจาะหรือเจาะเพื่อรองรับท่อที่ผ่านมันกระดาษท่อให้การสนับสนุนและทําหน้าที่เป็นอุปสรรคระหว่างของเหลวภายในท่อและสภาพแวดล้อมรอบ ๆเหล็กคาร์บอนถูกใช้ทั่วไปสําหรับแผ่นท่อเนื่องจากความแข็งแรง, ความทนทาน, และประหยัด.มันสําคัญที่จะสังเกตว่าแผ่นท่อเหล็กคาร์บอนอาจต้องการมาตรการป้องกันการกัดกร่อนเพิ่มเติมเช่น การเคลือบผิวหรือการเคลือบผิว ขึ้นอยู่กับการใช้งานและสภาพการทํางาน
SA516 Gr.70N หมายถึงเกรดเฉพาะของเหล็กคาร์บอนที่ใช้สําหรับแผ่นท่อ SA516 เป็นรายละเอียดของแผ่นเหล็กคาร์บอนแบบมาตรฐาน และ Gr.70N หมายเหตุว่ามันมีความแข็งแรงในการดึงอย่างน้อย 70,000 psi (485 MPa) และเป็นปกติการระบุ "N" หมายถึงวัสดุได้ถูกปรับเป็นธรรมดา ซึ่งเกี่ยวข้องกับการทําความร้อนของเหล็กให้ถึงอุณหภูมิที่กําหนดไว้ และต่อมาทํามันเย็นในอากาศเพื่อปรับปรุงคุณสมบัติทางกลของมัน
กระดาษท่อทําจาก SA516 Gr.70N จะเหมาะสําหรับการใช้งานที่ต้องการวัสดุที่แข็งแรงและทนทาน สามารถทนความดันและอุณหภูมิสูงมันถูกใช้ทั่วไปในการก่อสร้างเครื่องแลกเปลี่ยนความร้อน, เกลือและภาชนะความดัน แต่มันเป็นสิ่งสําคัญที่จะปรึกษาการออกแบบและความต้องการวิศวกรรมเฉพาะสําหรับการใช้งานของคุณเพื่อให้แน่ใจว่า SA516 GR70N คือการเลือกวัสดุที่เหมาะสม.
ประเภทหลุมที่พบได้ทั่วไปที่สุดในการเจาะแผ่นท่อคือสามเหลี่ยม, สามเหลี่ยมหมุน, สี่เหลี่ยมและสี่เหลี่ยมหมุน แต่ละรูปแบบหลุมมีปัญหาในการเจาะของตัวเองดูรูปแบบทั่วไปด้านล่าง:
คุณสมบัติทางกล
ความแข็งแรงของผลผลิต (≥Mpa) | ความแข็งแรงในการดึง (Mpa) | ความยาว ≥,% | |
260 | 485-620 | 200 มม. | 50 มม. |
17 | 21 |
สารประกอบเคมี
องค์ประกอบสารเคมีหลักของ A516 เกรด 70 | |||||
ความหนา ((มม) | C | ใช่ | Mn | P | S |
T≤125 | 0.27 | 0.13-0.45 | 0.79-130 | 0.035 | 0.035 |
12.50.28 |
| ||||
500.30 |
| ||||
1000.31 |
| ||||
T> 200 | 0.31 |
การสนับสนุนท่อ: กระดาษท่อให้การสนับสนุนและความมั่นคงกับท่อภายในเครื่องแลกเปลี่ยนความร้อนหรือภาชนะความดันพวกเขาถือท่อในสถานที่และป้องกันพวกเขาจากการลดลงหรือสั่นสะเทือนระหว่างการทํางาน.
การถ่ายทอดความร้อน: ในเครื่องแลกเปลี่ยนความร้อน ชุดท่ออํานวยความสะดวกในการถ่ายทอดความร้อนระหว่างของเหลวภายในท่อและของเหลวรอบ ๆผนังท่อช่วยปรับปรุงประสิทธิภาพการถ่ายทอดความร้อนโดยการรับประกันการสัมผัสที่เหมาะสมระหว่างท่อและสื่อรอบ ๆ.
การ จํากัด ความ กดดัน: ใน ถัง ที่ มี ความ กดดัน ท่อ มี บทบาท สําคัญ ใน การ จํากัด น้ํายา หรือ ก๊าซ ที่ มี ความ กดดัน สูง.มันถูกออกแบบมาเพื่อทนความดันภายในและป้องกันความผิดพลาดโครงสร้างหรือการรั่ว.
