Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG HOLDING GROUP |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | C44300 , C68700 , C70600 , C71500 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100KGS |
|---|---|
| ราคา: | NEGOTIABLE |
| รายละเอียดการบรรจุ: | แพ็คเกจกล่องไม้ |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | ตามคำขอของลูกค้า |
| วัสดุ: | C44300 , C68700 , C70600 , C71500 | มาตรฐาน: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
|---|---|---|---|
| ประเภทสินค้า: | ท่อไร้รอยต่อ, ท่อเชื่อม, ข้อต่อทองแดง, ท่อครีบทองแดง | ทีพีไอ: | BV, SGS, IEI, มู้ดดี้, .... |
| แพ็คเกจ: | กล่องไม้ / กล่องเหล็ก / | ||
| แสงสูง: | เครื่องทําความเย็นอากาศ ท่อเหล็กเหล็ก,C70600 ท่อไร้รอยเหล็กเหล็ก,หลอดไร้รอย 15 มม สับเหล็ก |
||

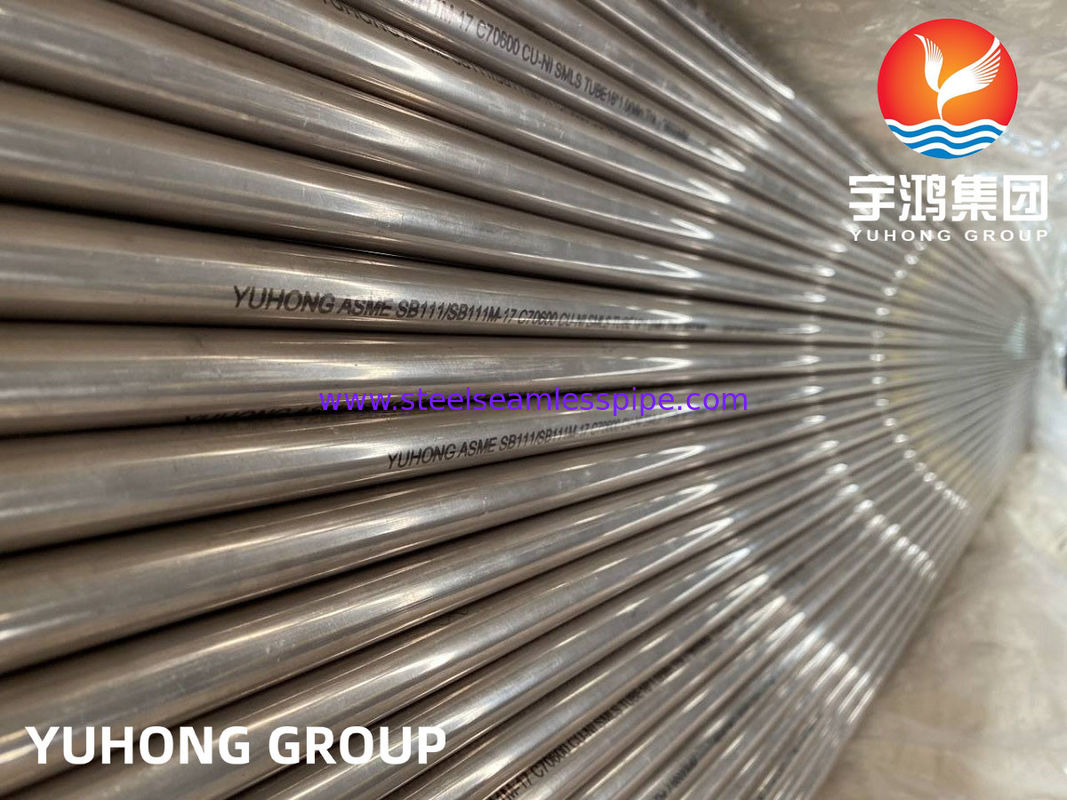

โลหะผสมทองแดงไม่มีรอยต่อท่อ ASME B111 CuNi 90/10 C70600 15 มม.25 มม.50 มม.น้ำ Air Cooler เครื่องทำความร้อน
| ASTM B-111-89a / ASME SB-111-89a ท่อคอนเดนเซอร์และข้อต่อเฟอร์รูลโลหะผสมทองแดงและทองแดง |
| 1 ขอบเขต 1.1 ข้อกำหนดนี้ครอบคลุมถึงท่อไร้รอยต่อและปลอกโลหะของทองแดงและโลหะผสมทองแดงต่างๆ ที่มีขนาดไม่เกิน 31/8 นิ้ว มีหน่วยเป็นเส้นผ่านศูนย์กลาง สำหรับใช้ในคอนเดนเซอร์ที่พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนท่อสำหรับการใช้งานนี้มักจะทำจากทองแดงหรือโลหะผสมทองแดงต่อไปนี้: |
| ทองแดงหรือโลหะผสมทองแดง | ก่อนหน้าการใช้งาน | ประเภทของโลหะ |
| หมายเลข UNS | การกำหนด | |
| C10200 | ของ | ปราศจากออกซิเจนโดยไม่มีสาร deoxidants ที่ตกค้าง |
| C12000 | ดีแอลพี | ฟอสฟอริกซ์ ฟอสฟอรัสตกค้างต่ำ |
| C12200 | ดีเอชพี | ฟอสฟอรัสมีฟอสฟอรัสตกค้างสูง |
| C14200 | อ.ส.ค | สารเรืองแสง, สารหนู |
| C19200 | - - | ธาตุฟอสโฟไรซ์, เหล็ก 1% |
| C23000 | - - | ทองเหลืองแดง |
| C28000 | - - | มันตซ์ เมทัล |
| C44300 | - - | แอดไมรัลตีเมทัลส์,B,C,และD |
| C44400 | - - | - - |
| C44500 | - - | - - |
| C60800 | - - | อลูมิเนียมบรอนซ์ |
| C68700 | - - | อลูมิเนียม ทองเหลือง บี |
| C70400 | - - | 95-5 คอปเปอร์-นิกเกิล |
| C70600 | - - | 90-10 ทองแดง-นิกเกิล |
| C71000 | - - | 80-20 ทองแดง-นิกเกิล |
| C71500 | - - | 70-30 ทองแดง-นิกเกิล |
| C71640 | - - | ทองแดง-นิกเกิล-เหล็ก-แมงกานีส |
| C72200 | - - | - - |
1.2 คำเตือน - ปรอทเป็นอันตรายต่อสุขภาพอย่างแน่นอนในการใช้และการกำจัด (ดู 12.1.)
| โลหะผสมทองแดง หมายเลข UNS | องค์ประกอบที่มีชื่อคอปเปอร์พลัส % นาที |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
สำหรับโลหะผสมทองแดงที่มีการระบุซินิคเป็นส่วนที่เหลืออาจใช้ทองแดงหรือสังกะสีเป็นความแตกต่าง
ระหว่างผลรวมขององค์ประกอบทั้งหมดที่วิเคราะห์กับ 100%
ตารางที่ 1 ข้อกำหนดทางเคมี
| องค์ประกอบ, % | |||||||||||||
| ทองแดงหรือโลหะผสมทองแดง UNS No. | คอปเปอร์เอ | ดีบุก | อลูมิเนียม | นิกเกิล รวมถึงโคบอลต์ | ตะกั่วสูงสุด | เหล็ก | สังกะสี | มานานีส | สารหนู | พลวง | ฟอสฟอรัส | โคร มีอุม |
องค์ประกอบที่มีชื่ออื่น ๆ |
| C10200 | 99.95 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - |
| C12000 | 99.90 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | 0.004-0.012 | - - | - - |
| C12200 | 99.9 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | 0.015-0.040 | - - | - - |
| C14200 | 99.40 นาที | - - | - - | - - | - - | - - | - - | - - | 0.15-0.50 | - - | 0.015-0.040 | - - | - - |
| C19200 | 98.7 นาที | - - | - - | - - | - - | 0.8-1.2 | - - | - - | 0.15-0.50 | - - | 0.01-0.04 | - - | - - |
| C23000 | 84.0-86.0 | - - | - - | - - | 0.05 | สูงสุด 0.05 | เตือนอีกครั้ง | - - | - - | - - | - - | - - | - - |
| C28000 | 59.0-63.0 | - - | - - | - - | 0.30 น | สูงสุด 0.07 | ส่วนที่เหลือ | - - | - - | - - | - - | - - | - - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | 0.02-0.06 | - - | - - | - - | - - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | - - | 0.02-0.10 | - - | - - | - - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | - - | - - | 0.02-0.10 | - - | - - |
| C60800 | ส่วนที่เหลือ | - - | 5.0-6.5 | - - | 0.10 | สูงสุด 0.10 | - - | - - | 0.02-0.35 | - - | - - | - - | - - |
| C68700 | 76.0-79.0 | - - | 1.8-2.5 | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | 0.02-0.10 | - - | - - | - - | - - |
| C70400 | ส่วนที่เหลือ | - - | 4.8-6.2 | 0.05 | 1.3-1.7 | สูงสุด 1.0 | 0.30-0.8 | - - | - - | - - | - - | - - | |
| C70600 | ส่วนที่เหลือ | - - | 9.0-11.0 | 0.05บี | 1.0-1.8 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71000 | ส่วนที่เหลือ | - - | 19.0-23.0 | 0.05บี | 0.50-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71500 | ส่วนที่เหลือ | - - | 29.0-33.0 | 0.05บี | 0.40-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71640 | ส่วนที่เหลือ | - - | 29.0-32.0 | 0.05บี | 1.7-2.3 | สูงสุด 1.0บี | 1.5-2.5 | - - | - - | บี | - - | บี | |
| C72200 | ส่วนที่เหลือ | - - | 15.0-18.0 น | 0.05บี | 0.50-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | 0.30 น -0.70 |
บี | |
กทองแดง (รวมถึงเงิน)
บีเมื่อผลิตภัณฑ์มีไว้สำหรับการเชื่อมในภายหลัง และผู้ซื้อระบุไว้ สังกะสีจะต้องมีค่าสูงสุด 0.50%
ตะกั่วสูงสุด 0.02% ฟอสฟอรัสสูงสุด 0.02% ซัลเฟอร์สูงสุด 0.02% และคาร์บอนสูงสุด 0.05%
เมื่อวิเคราะห์องค์ประกอบทั้งหมดในตารางที่ 1 แล้ว ผลรวมขององค์ประกอบเหล่านั้นจะเป็นดังแสดงในตารางต่อไปนี้
| โลหะผสมทองแดง หมายเลข UNS | องค์ประกอบที่มีชื่อคอปเปอร์พลัส% นาที |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
ตารางที่ 2 ข้อกำหนดด้านแรงดึง
| ทองแดงหรือโลหะผสมทองแดง UNS No. | การกำหนดอารมณ์ | ความต้านแรงดึงต่ำสุด ksiก | ความแข็งแรงของผลผลิตบีมินซีก | การยืดตัวใน 2 นิ้ว, min% | |
| มาตรฐาน | อดีต | ||||
| C10200, C12000, C12200, C14200 | H55 | วาดด้วยแสง | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | วาดยาก | 45 | 40 | ... |
| C19200 | 061 | อบอ่อน | 38 | 12 | ... |
| C23000 | 061 | อบอ่อน | 40 | 12 | ... |
| C28000 | 061 | อบอ่อน | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | อบอ่อน | 45 | 15 | ... |
| C60800 | 061 | อบอ่อน | 50 | 19 | ... |
| C68700 | 061 | อบอ่อน | 50 | 18 | ... |
| C70400 | 061 | อบอ่อน | 38 | 12 | ... |
| C70400 | H55 | วาดด้วยแสง | 40 | 30 | ... |
| C70600 | 061 | อบอ่อน | 40 | 15 | ... |
| C70600 | H55 | วาดด้วยแสง | 45 | 35 | ... |
| C71000 | 061 | อบอ่อน | 45 | 16 | ... |
| C71500 | 061 | อบอ่อน | 52 | 18 | ... |
| C71500 | - - | - - | - - | - - | - - |
| ความหนาของผนังสูงสุด 0.048 นิ้ว รวม | HR50 | วาดคลายเครียด | 72 | 50 | 12 |
| ความหนาของผนังมากกว่า 0.048 นิ้ว | HR50 | วาดคลายเครียด | 72 | 50 | 15 |
| C71640 | 061 | อบอ่อน | 63 | 25 | ... |
| C71640 | HR50 | วาดแล้วคลายเครียด | 81 | 58 | ... |
| C72200 | 061 | อบอ่อน | 45 | 16 | ... |
| C72200 | H55 | วาดด้วยแสง | 50 | 30 | ... |
ตารางที่ 3 ข้อกำหนดในการขยาย
| การกำหนดอารมณ์ | ทองแดงหรือโลหะผสมทองแดง UNS No. | การขยายตัวของเส้นผ่านศูนย์กลางภายนอกของ Tbue เป็นเปอร์เซ็นต์ของเส้นผ่านศูนย์กลางภายนอกเดิม | |
| มาตรฐาน | อดีต | ||
| 061 |
อบอ่อน |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
วาดด้วยแสง |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | วาดแล้วคลายเครียด | C71500 | 20 |
| ดึงยาก อบอ่อนปลาย | C10200,C12000,C14200 | 30 | |
ตารางที่ 4 ความลึกของรอยบาก
| ความหนาของผนังท่อ นิ้ว | เส้นผ่านศูนย์กลางภายนอกของท่อ นิ้ว | ||
| มากกว่า ¼ ถึง ¾ รวม | มากกว่า 3/4 ถึง 1 ¼ รวม | มากกว่า 1¼ ถึง 3⅓ รวม | |
| มากกว่า 0.017-0.032 | 0.005 | 0.006 | 0.007 |
| 0.032-0.049 รวม | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083 รวม | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109 รวม | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120 รวม | 0.009 | 0.009 | 0.011 |
ตารางที่ 5 เส้นผ่านศูนย์กลางของรูเจาะ
| เส้นผ่านศูนย์กลางภายนอกของท่อ นิ้ว | เส้นผ่านศูนย์กลางของรูเจาะ นิ้ว | หมายเลขสว่าน |
| 1/4-3/4 รวม | 0.025 | 72 |
| มากกว่า ⁴-1 รวม | 0.031 | 68 |
| มากกว่า 1-1¼ รวม | 0.036 | 64 |
| มากกว่า 1¼-1½ รวม | 0.042 | 58 |
| มากกว่า 1½-13/4 นิ้ว รวม | .0046 | 56 |
| มากกว่า 13-2 รวม | 0.052 | 55 |
การทดสอบอุทกสถิต - แต่ละท่อจะต้องยืนได้โดยไม่มีหลักฐานการรั่วไหลของแรงดันอุทกสถิตภายใน
เพียงพอที่จะทำให้วัสดุได้รับความเค้นของเส้นใยที่ 7000 psi ซึ่งกำหนดโดยสมการต่อไปนี้สำหรับรูกลวงบาง
กระบอกสูบภายใต้แรงตึงไม่จำเป็นต้องทดสอบท่อที่ความดัน hudrostatic มากกว่า 1,000 psi เว้นแต่จะระบุไว้
P = 2St/(D-0.8t) โดยที่:
P = ความดันอุทกสถิต, psig
t = ความหนาของผนังท่อ นิ้ว
D = เส้นผ่านศูนย์กลางภายนอกของท่อใน. และ
S = ความเค้นที่ยอมให้ของวัสดุ, psi
ตารางที่ 6 ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง
| เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ความหนาของผนัง นิ้ว | ||||
| 0.020ก 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 และมากกว่า | |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง บวกและลบ นิ้ว | |||||
| สูงถึง 0.500 รวม | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| มากกว่า 0.500-0.740 รวม | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| มากกว่า 0.500-7.40 น. รวม | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| มากกว่า 0.740-1.000 รวม | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| มากกว่า 1.250-1.375 รวม | ... | ... | ... | 0.008 | 0.005 |
| มากกว่า 1.375-2.000 รวม | ... | ... | ... | ... | 0.006 |
ความคลาดเคลื่อนในคอลัมน์นี้ใช้ได้กับอุณหภูมิที่วาดและวาดด้วยแสงเท่านั้น
ความคลาดเคลื่อนสำหรับอุณหภูมิอบอ่อนจะต้องเป็นไปตามที่ตกลงกันระหว่างผู้ผลิตและผู้ซื้อ
ตารางที่ 7 ค่าเผื่อความหนาของผนัง บวกและลบเข้า
| ความหนาของผนัง นิ้ว | เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ||
| มากกว่า ⅛ ถึง ⅝ รวม | มากกว่า ⅝ ถึง 1 รวม | มากกว่า 1 ถึง 2 รวมถึง | |
| 0.020 รวม 0.032 | 0.003 | 0.003 | ... |
| 0.032 รวม 0.035 | 0.003 | 0.003 | 0.004 |
| 0.035 รวม 0.058 | 0.004 | 0.0045 | 0.0045 |
| 0.058 รวม 0.083 | 0.0045 | 0.005 | 0.005 |
| 0.083 รวม 0.120 | 0.005 | 0.0065 | 0.0065 |
| 0.120 รวม 0.134 | 0.007 | 0.007 | 0.0075 |
ตารางที่ 8 ความคลาดเคลื่อนของความยาว
| ความยาวที่ระบุ ฟุต | ความอดทน บวกทั้งหมดเข้า |
| มากถึง 15 | 3/32 |
| อายุ 15-20 ปีขึ้นไป รวม | 1/8 |
| อายุ 20-30 ปีขึ้นไป รวม | 5/32 |
| อายุ 30-60 ปีขึ้นไป รวม | 3/8 |
| มากกว่า 60-100 รวมก | 1/2 |
กท่อคอนเดนเซอร์ที่มีความยาวเกิน 100 ฟุตไม่เป็นที่ต้องการในปัจจุบันจะมีการพัฒนาค่าความคลาดเคลื่อนสำหรับความยาว
ตามที่ประสบการณ์กำหนดค่าความคลาดเคลื่อนสำหรับความยาวความหนาของผนัง 0.020 รวมถึง 0.032 ให้เป็นไปตามที่ตกลงกัน
ระหว่างผู้ผลิตหรือซัพพลายเออร์กับผู้ซื้อ
| หลอด.เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ความอดทน |
| มากถึง ⅝ รวม | 0.010 นิ้ว |
| มากกว่า ⅝ | 0.016 นิ้ว/นิ้วของเส้นผ่านศูนย์กลาง |
คุณสมบัติและองค์ประกอบทางเคมีที่ระบุในข้อกำหนดนี้จะต้องในกรณีที่ไม่เห็นด้วย
ถูกกำหนดตามวิธี ASTM ต่อไปนี้:
| ทดสอบ | การกำหนด ASTM |
| การวิเคราะห์ทางเคมี | บี 170ก,E53,E54,E62,E75,E478 |
| ขนาดเกรน | E112 |
| การขยายตัว (ทดสอบพิน) | บี153 |
| ไนเตรตปรอท | บี154 |
| ความเครียด | E8 |
| การทดสอบแบบไม่ทำลาย | E243 |
กการอ้างอิงถึงข้อกำหนด B170 เป็นวิธีการทางเคมีที่แนะนำในภาคผนวกดังกล่าว
เมื่อคณะกรรมการ E-1 ได้ทดสอบและเผยแพร่วิธีการตรวจวิเคราะห์สิ่งเจือปนระดับต่ำในทองแดงแล้ว
ภาคผนวก Specification B 170 จะถูกยกเลิก
ภาคผนวก (ข้อมูลที่ไม่บังคับ)
X1.ความหนาแน่นของทองแดงและโลหะผสมทองแดง
X1.1 ความหนาแน่นของโลหะผสมที่ครอบคลุมโดยข้อกำหนดเฉพาะนี้แสดงไว้ในตาราง X1.1
ตาราง X1.1 ความหนาแน่น
| ทองแดงหรือโลหะผสมทองแดง UNS No. | ความหนาแน่น ปอนด์ นิ้ว3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300,C44400,C44500 | 0.308 |
| C60800 | 0.295 |
| C61300,C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
| ASTM B-111-89a / ASME SB-111-89a ท่อคอนเดนเซอร์และข้อต่อเฟอร์รูลโลหะผสมทองแดงและทองแดง |
| 1 ขอบเขต 1.1 ข้อกำหนดนี้ครอบคลุมถึงท่อไร้รอยต่อและปลอกโลหะของทองแดงและโลหะผสมทองแดงต่างๆ ที่มีขนาดไม่เกิน 31/8 นิ้ว มีหน่วยเป็นเส้นผ่านศูนย์กลาง สำหรับใช้ในคอนเดนเซอร์ที่พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อนท่อสำหรับการใช้งานนี้มักจะทำจากทองแดงหรือโลหะผสมทองแดงต่อไปนี้: |
| ทองแดงหรือโลหะผสมทองแดง | ก่อนหน้าการใช้งาน | ประเภทของโลหะ |
| หมายเลข UNS | การกำหนด | |
| C10200 | ของ | ปราศจากออกซิเจนโดยไม่มีสาร deoxidants ที่ตกค้าง |
| C12000 | ดีแอลพี | ฟอสฟอริกซ์ ฟอสฟอรัสตกค้างต่ำ |
| C12200 | ดีเอชพี | ฟอสฟอรัสมีฟอสฟอรัสตกค้างสูง |
| C14200 | อ.ส.ค | สารเรืองแสง, สารหนู |
| C19200 | - - | ธาตุฟอสโฟไรซ์, เหล็ก 1% |
| C23000 | - - | ทองเหลืองแดง |
| C28000 | - - | มันตซ์ เมทัล |
| C44300 | - - | แอดไมรัลตีเมทัลส์,B,C,และD |
| C44400 | - - | - - |
| C44500 | - - | - - |
| C60800 | - - | อลูมิเนียมบรอนซ์ |
| C68700 | - - | อลูมิเนียม ทองเหลือง บี |
| C70400 | - - | 95-5 คอปเปอร์-นิกเกิล |
| C70600 | - - | 90-10 ทองแดง-นิกเกิล |
| C71000 | - - | 80-20 ทองแดง-นิกเกิล |
| C71500 | - - | 70-30 ทองแดง-นิกเกิล |
| C71640 | - - | ทองแดง-นิกเกิล-เหล็ก-แมงกานีส |
| C72200 | - - | - - |
1.2 คำเตือน - ปรอทเป็นอันตรายต่อสุขภาพอย่างแน่นอนในการใช้และการกำจัด (ดู 12.1.)
| โลหะผสมทองแดง หมายเลข UNS | องค์ประกอบที่มีชื่อคอปเปอร์พลัส % นาที |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
สำหรับโลหะผสมทองแดงที่มีการระบุซินิคเป็นส่วนที่เหลืออาจใช้ทองแดงหรือสังกะสีเป็นความแตกต่าง
ระหว่างผลรวมขององค์ประกอบทั้งหมดที่วิเคราะห์กับ 100%
ตารางที่ 1 ข้อกำหนดทางเคมี
| องค์ประกอบ, % | |||||||||||||
| ทองแดงหรือโลหะผสมทองแดง UNS No. | คอปเปอร์เอ | ดีบุก | อลูมิเนียม | นิกเกิล รวมถึงโคบอลต์ | ตะกั่วสูงสุด | เหล็ก | สังกะสี | มานานีส | สารหนู | พลวง | ฟอสฟอรัส | โคร มีอุม |
องค์ประกอบที่มีชื่ออื่น ๆ |
| C10200 | 99.95 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - | - - |
| C12000 | 99.90 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | 0.004-0.012 | - - | - - |
| C12200 | 99.9 นาที | - - | - - | - - | - - | - - | - - | - - | - - | - - | 0.015-0.040 | - - | - - |
| C14200 | 99.40 นาที | - - | - - | - - | - - | - - | - - | - - | 0.15-0.50 | - - | 0.015-0.040 | - - | - - |
| C19200 | 98.7 นาที | - - | - - | - - | - - | 0.8-1.2 | - - | - - | 0.15-0.50 | - - | 0.01-0.04 | - - | - - |
| C23000 | 84.0-86.0 | - - | - - | - - | 0.05 | สูงสุด 0.05 | เตือนอีกครั้ง | - - | - - | - - | - - | - - | - - |
| C28000 | 59.0-63.0 | - - | - - | - - | 0.30 น | สูงสุด 0.07 | ส่วนที่เหลือ | - - | - - | - - | - - | - - | - - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | 0.02-0.06 | - - | - - | - - | - - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | - - | 0.02-0.10 | - - | - - | - - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - - | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | - - | - - | 0.02-0.10 | - - | - - |
| C60800 | ส่วนที่เหลือ | - - | 5.0-6.5 | - - | 0.10 | สูงสุด 0.10 | - - | - - | 0.02-0.35 | - - | - - | - - | - - |
| C68700 | 76.0-79.0 | - - | 1.8-2.5 | - - | 0.07 | สูงสุด 0.06 | ส่วนที่เหลือ | - - | 0.02-0.10 | - - | - - | - - | - - |
| C70400 | ส่วนที่เหลือ | - - | 4.8-6.2 | 0.05 | 1.3-1.7 | สูงสุด 1.0 | 0.30-0.8 | - - | - - | - - | - - | - - | |
| C70600 | ส่วนที่เหลือ | - - | 9.0-11.0 | 0.05บี | 1.0-1.8 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71000 | ส่วนที่เหลือ | - - | 19.0-23.0 | 0.05บี | 0.50-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71500 | ส่วนที่เหลือ | - - | 29.0-33.0 | 0.05บี | 0.40-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | - - | บี | |
| C71640 | ส่วนที่เหลือ | - - | 29.0-32.0 | 0.05บี | 1.7-2.3 | สูงสุด 1.0บี | 1.5-2.5 | - - | - - | บี | - - | บี | |
| C72200 | ส่วนที่เหลือ | - - | 15.0-18.0 น | 0.05บี | 0.50-1.0 | สูงสุด 1.0บี | สูงสุด 1.0 | - - | - - | บี | 0.30 น -0.70 |
บี | |
กทองแดง (รวมถึงเงิน)
บีเมื่อผลิตภัณฑ์มีไว้สำหรับการเชื่อมในภายหลัง และผู้ซื้อระบุไว้ สังกะสีจะต้องมีค่าสูงสุด 0.50%
ตะกั่วสูงสุด 0.02% ฟอสฟอรัสสูงสุด 0.02% ซัลเฟอร์สูงสุด 0.02% และคาร์บอนสูงสุด 0.05%
เมื่อวิเคราะห์องค์ประกอบทั้งหมดในตารางที่ 1 แล้ว ผลรวมขององค์ประกอบเหล่านั้นจะเป็นดังแสดงในตารางต่อไปนี้
| โลหะผสมทองแดง หมายเลข UNS | องค์ประกอบที่มีชื่อคอปเปอร์พลัส% นาที |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
ตารางที่ 2 ข้อกำหนดด้านแรงดึง
| ทองแดงหรือโลหะผสมทองแดง UNS No. | การกำหนดอารมณ์ | ความต้านแรงดึงต่ำสุด ksiก | ความแข็งแรงของผลผลิตบีมินซีก | การยืดตัวใน 2 นิ้ว, min% | |
| มาตรฐาน | อดีต | ||||
| C10200, C12000, C12200, C14200 | H55 | วาดด้วยแสง | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | วาดยาก | 45 | 40 | ... |
| C19200 | 061 | อบอ่อน | 38 | 12 | ... |
| C23000 | 061 | อบอ่อน | 40 | 12 | ... |
| C28000 | 061 | อบอ่อน | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | อบอ่อน | 45 | 15 | ... |
| C60800 | 061 | อบอ่อน | 50 | 19 | ... |
| C68700 | 061 | อบอ่อน | 50 | 18 | ... |
| C70400 | 061 | อบอ่อน | 38 | 12 | ... |
| C70400 | H55 | วาดด้วยแสง | 40 | 30 | ... |
| C70600 | 061 | อบอ่อน | 40 | 15 | ... |
| C70600 | H55 | วาดด้วยแสง | 45 | 35 | ... |
| C71000 | 061 | อบอ่อน | 45 | 16 | ... |
| C71500 | 061 | อบอ่อน | 52 | 18 | ... |
| C71500 | - - | - - | - - | - - | - - |
| ความหนาของผนังสูงสุด 0.048 นิ้ว รวม | HR50 | วาดคลายเครียด | 72 | 50 | 12 |
| ความหนาของผนังมากกว่า 0.048 นิ้ว | HR50 | วาดคลายเครียด | 72 | 50 | 15 |
| C71640 | 061 | อบอ่อน | 63 | 25 | ... |
| C71640 | HR50 | วาดแล้วคลายเครียด | 81 | 58 | ... |
| C72200 | 061 | อบอ่อน | 45 | 16 | ... |
| C72200 | H55 | วาดด้วยแสง | 50 | 30 | ... |
ตารางที่ 3 ข้อกำหนดในการขยาย
| การกำหนดอารมณ์ | ทองแดงหรือโลหะผสมทองแดง UNS No. | การขยายตัวของเส้นผ่านศูนย์กลางภายนอกของ Tbue เป็นเปอร์เซ็นต์ของเส้นผ่านศูนย์กลางภายนอกเดิม | |
| มาตรฐาน | อดีต | ||
| 061 |
อบอ่อน |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
วาดด้วยแสง |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | วาดแล้วคลายเครียด | C71500 | 20 |
| ดึงยาก อบอ่อนปลาย | C10200,C12000,C14200 | 30 | |
ตารางที่ 4 ความลึกของรอยบาก
| ความหนาของผนังท่อ นิ้ว | เส้นผ่านศูนย์กลางภายนอกของท่อ นิ้ว | ||
| มากกว่า ¼ ถึง ¾ รวม | มากกว่า 3/4 ถึง 1 ¼ รวม | มากกว่า 1¼ ถึง 3⅓ รวม | |
| มากกว่า 0.017-0.032 | 0.005 | 0.006 | 0.007 |
| 0.032-0.049 รวม | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083 รวม | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109 รวม | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120 รวม | 0.009 | 0.009 | 0.011 |
ตารางที่ 5 เส้นผ่านศูนย์กลางของรูเจาะ
| เส้นผ่านศูนย์กลางภายนอกของท่อ นิ้ว | เส้นผ่านศูนย์กลางของรูเจาะ นิ้ว | หมายเลขสว่าน |
| 1/4-3/4 รวม | 0.025 | 72 |
| มากกว่า ⁴-1 รวม | 0.031 | 68 |
| มากกว่า 1-1¼ รวม | 0.036 | 64 |
| มากกว่า 1¼-1½ รวม | 0.042 | 58 |
| มากกว่า 1½-13/4 นิ้ว รวม | .0046 | 56 |
| มากกว่า 13-2 รวม | 0.052 | 55 |
การทดสอบอุทกสถิต - แต่ละท่อจะต้องยืนได้โดยไม่มีหลักฐานการรั่วไหลของแรงดันอุทกสถิตภายใน
เพียงพอที่จะทำให้วัสดุได้รับความเค้นของเส้นใยที่ 7000 psi ซึ่งกำหนดโดยสมการต่อไปนี้สำหรับรูกลวงบาง
กระบอกสูบภายใต้แรงตึงไม่จำเป็นต้องทดสอบท่อที่ความดัน hudrostatic มากกว่า 1,000 psi เว้นแต่จะระบุไว้
P = 2St/(D-0.8t) โดยที่:
P = ความดันอุทกสถิต, psig
t = ความหนาของผนังท่อ นิ้ว
D = เส้นผ่านศูนย์กลางภายนอกของท่อใน. และ
S = ความเค้นที่ยอมให้ของวัสดุ, psi
ตารางที่ 6 ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง
| เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ความหนาของผนัง นิ้ว | ||||
| 0.020ก 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.049 และมากกว่า | |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง บวกและลบ นิ้ว | |||||
| สูงถึง 0.500 รวม | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| มากกว่า 0.500-0.740 รวม | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| มากกว่า 0.500-7.40 น. รวม | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| มากกว่า 0.740-1.000 รวม | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| มากกว่า 1.250-1.375 รวม | ... | ... | ... | 0.008 | 0.005 |
| มากกว่า 1.375-2.000 รวม | ... | ... | ... | ... | 0.006 |
ความคลาดเคลื่อนในคอลัมน์นี้ใช้ได้กับอุณหภูมิที่วาดและวาดด้วยแสงเท่านั้น
ความคลาดเคลื่อนสำหรับอุณหภูมิอบอ่อนจะต้องเป็นไปตามที่ตกลงกันระหว่างผู้ผลิตและผู้ซื้อ
ตารางที่ 7 ค่าเผื่อความหนาของผนัง บวกและลบเข้า
| ความหนาของผนัง นิ้ว | เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ||
| มากกว่า ⅛ ถึง ⅝ รวม | มากกว่า ⅝ ถึง 1 รวม | มากกว่า 1 ถึง 2 รวมถึง | |
| 0.020 รวม 0.032 | 0.003 | 0.003 | ... |
| 0.032 รวม 0.035 | 0.003 | 0.003 | 0.004 |
| 0.035 รวม 0.058 | 0.004 | 0.0045 | 0.0045 |
| 0.058 รวม 0.083 | 0.0045 | 0.005 | 0.005 |
| 0.083 รวม 0.120 | 0.005 | 0.0065 | 0.0065 |
| 0.120 รวม 0.134 | 0.007 | 0.007 | 0.0075 |
ตารางที่ 8 ความคลาดเคลื่อนของความยาว
| ความยาวที่ระบุ ฟุต | ความอดทน บวกทั้งหมดเข้า |
| มากถึง 15 | 3/32 |
| อายุ 15-20 ปีขึ้นไป รวม | 1/8 |
| อายุ 20-30 ปีขึ้นไป รวม | 5/32 |
| อายุ 30-60 ปีขึ้นไป รวม | 3/8 |
| มากกว่า 60-100 รวมก | 1/2 |
กท่อคอนเดนเซอร์ที่มีความยาวเกิน 100 ฟุตไม่เป็นที่ต้องการในปัจจุบันจะมีการพัฒนาค่าความคลาดเคลื่อนสำหรับความยาว
ตามที่ประสบการณ์กำหนดค่าความคลาดเคลื่อนสำหรับความยาวความหนาของผนัง 0.020 รวมถึง 0.032 ให้เป็นไปตามที่ตกลงกัน
ระหว่างผู้ผลิตหรือซัพพลายเออร์กับผู้ซื้อ
| หลอด.เส้นผ่านศูนย์กลางภายนอก, นิ้ว | ความอดทน |
| มากถึง ⅝ รวม | 0.010 นิ้ว |
| มากกว่า ⅝ | 0.016 นิ้ว/นิ้วของเส้นผ่านศูนย์กลาง |
คุณสมบัติและองค์ประกอบทางเคมีที่ระบุในข้อกำหนดนี้จะต้องในกรณีที่ไม่เห็นด้วย
ถูกกำหนดตามวิธี ASTM ต่อไปนี้:
| ทดสอบ | การกำหนด ASTM |
| การวิเคราะห์ทางเคมี | บี 170ก,E53,E54,E62,E75,E478 |
| ขนาดเกรน | E112 |
| การขยายตัว (ทดสอบพิน) | บี153 |
| ไนเตรตปรอท | บี154 |
| ความเครียด | E8 |
| การทดสอบแบบไม่ทำลาย | E243 |
กการอ้างอิงถึงข้อกำหนด B170 เป็นวิธีการทางเคมีที่แนะนำในภาคผนวกดังกล่าว
เมื่อคณะกรรมการ E-1 ได้ทดสอบและเผยแพร่วิธีการตรวจวิเคราะห์สิ่งเจือปนระดับต่ำในทองแดงแล้ว
ภาคผนวก Specification B 170 จะถูกยกเลิก
ภาคผนวก (ข้อมูลที่ไม่บังคับ)
X1.ความหนาแน่นของทองแดงและโลหะผสมทองแดง
X1.1 ความหนาแน่นของโลหะผสมที่ครอบคลุมโดยข้อกำหนดเฉพาะนี้แสดงไว้ในตาราง X1.1
ตาราง X1.1 ความหนาแน่น
| ทองแดงหรือโลหะผสมทองแดง UNS No. | ความหนาแน่น ปอนด์ นิ้ว3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300,C44400,C44500 | 0.308 |
| C60800 | 0.295 |
| C61300,C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
ตารางเปรียบเทียบวัสดุ (ASTM → KS, JIS, DIN, BS, NBN, NF, UNI)
| มาตรฐาน ASTM | หมายเลข UNS | เกาหลี/ญี่ปุ่น | เยอรมัน | ชาวอังกฤษ | ไอเอสโอ | ||||||
| สัญลักษณ์ KS/JIS | KS/JIS นัมเบ | ประเภทดินแดง | หมายเลขดิน | หมายเลขวัสดุ | หมายเลขบีเอส | เกรดบี | หมายเหตุ | ประเภทไอเอสโอ | หมายเลขไอเอสโอ | ||
| B 111 ท่อคอนเดนเซอร์ไร้รอยต่อทองแดงและโลหะผสมทองแดงและปลอกโลหะ | |||||||||||
| C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | พ.ศ. 2328 | 2871 | CZ111 | CuZn28Sn1 | อาร์1337 | ||
| C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | พ.ศ. 2328 | 2871 | CZ110 | CuZn20Al2 | 426-I | ||
| C70600 | C70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
| C71500 | C71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | ลูกพี่ลูกน้อง | |||
ผู้ติดต่อ: Naty Shen
โทร: 008613738423992
แฟกซ์: 0086-574-88017980
