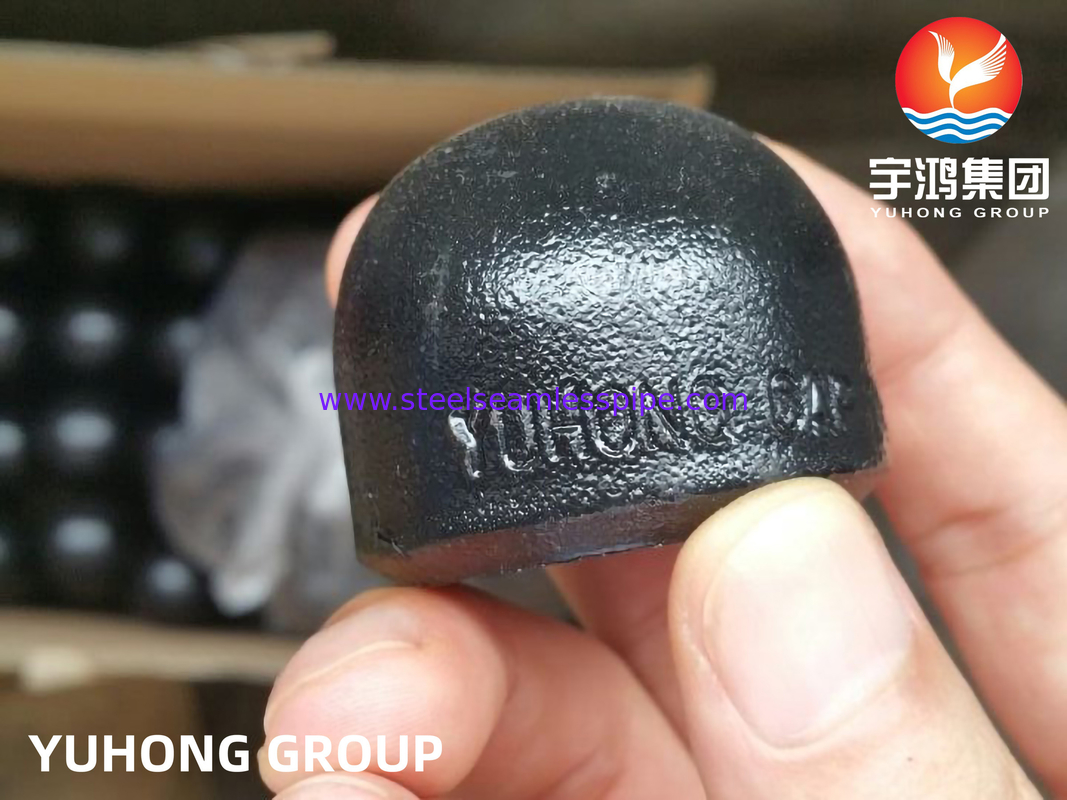

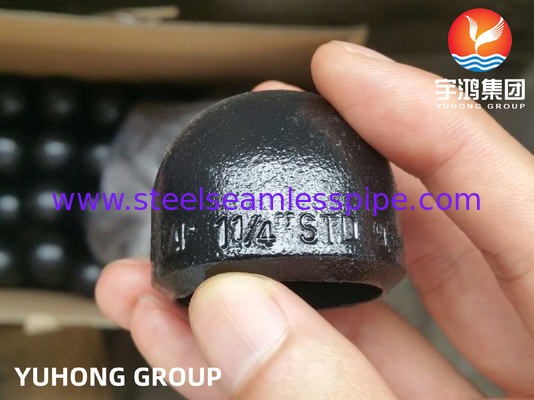

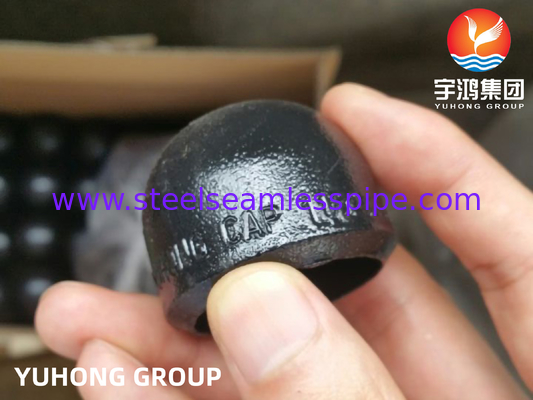

ASTM A234 WPB ปิดปลาย Cap การติดตั้งท่อ Buttweld สแตนเบอร์คาร์บอน

ภาพรวม:

WPB End Cap เป็นองค์ประกอบสําคัญในระบบท่อและท่อต่าง ๆ ที่ถูกออกแบบมาเพื่อปิดปลายหรือปลายของท่อหรือท่อ โดยทั่วไปทําจากวัสดุ เช่น พลาสติก, โลหะหรือประกอบ, ปฏิบัติหน้าที่หลักของมันคือการป้องกันการเข้าของสารสกปรก, น้ํายา, หรือก๊าซ, รับประกันความสมบูรณ์ของระบบ

ในแง่ของการออกแบบ, มันมีลักษณะที่เข้ากันอย่างแน่น, ทําให้การติดตั้งได้เรียบร้อย.การเลือกวัสดุมักขึ้นอยู่กับสภาพแวดล้อมการใช้งานสารสกัด หรืออุณหภูมิสูง

การใช้งานของ WPB End Caps แพร่หลายตั้งแต่ระบบประปาและ HVAC ถึงเครื่องจักรอุตสาหกรรมและส่วนประกอบรถยนต์หมวกปลายเหล่านี้ช่วยรักษาประสิทธิภาพและความปลอดภัยของระบบโดยการลดการรั่วไหลให้น้อยที่สุดและปกป้ององค์ประกอบภายในจากองค์ประกอบภายนอก.

นอกจากนี้ พวกเขามีขนาดและรูปร่างที่แตกต่างกัน เพื่อรองรับกว้างและคุณสมบัติของท่อที่แตกต่างกัน ทําให้พวกเขาสามารถใช้งานได้หลายอย่างหมวกปลายเหล่านี้มักจะถอดออกและเปลี่ยนได้ง่าย, สะดวกในการซ่อมแซมหรือปรับปรุงระบบโดยไม่ต้องมีเวลาหยุดทํางานที่สําคัญ

รายละเอียด



มาตรฐาน	ขนาดความหนาและความหนา
วัสดุ	WPB
ประเภท	หมวกกระโปรง
การเชื่อมต่อ	การปั่น
ขนาด	1/2"-48" ((DN15-DN1200) หรือขนาดตามสั่ง
ความหนา	SCH10S-XXS ((2-60mm)
พื้นที่	การวาดภาพสีดํา

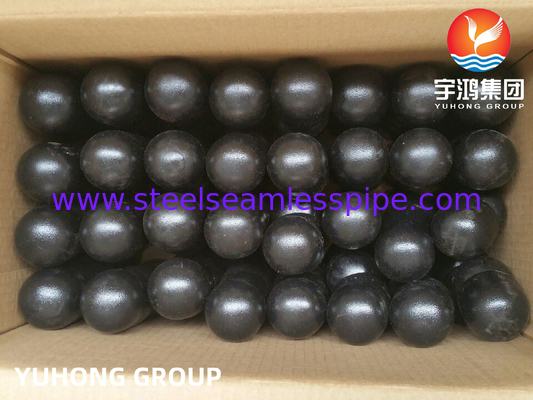

การบรรจุ	กล่องพลาต / พาเลท



ประกอบทางเคมี:



เกรด	C	Mn	P	S	ใช่	Cr	โม	นี	คู	อื่นๆ
WPB	0.03 สูงสุด	0.29-106	0.05 สูงสุด	0.058 สูงสุด	0.10 นาที	0.40 สูงสุด	0.15 สูงสุด	0.40 สูงสุด	0.40 สูงสุด	วานาเดียม 008



คุณสมบัติทางกล:



เกรด	ความแข็งแรง, นาที ksi [MPa]	ความแข็งแรงในการดึง, นาที ksi [MPa]	ความยาว %
WPB	35 (((240)	60 ((415)	22



ขนาดสําหรับ BW Cap:



ขนาดนาม		กว้างออกที่เบเวล (mm)	ความยาว (mm)		จํากัดความหนาของผนังสําหรับความยาว E (mm)
DN	NPS	ยาเกินขนาด	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	...	...
700	28	711.0	267	...	...
750	30	762.0	267	...	...
800	32	813.0	267	...	...
850	34	864.0	267	...	...
900	36	914.0	267	...	...
950	38	965.0	305	...	...
1000	40	1016.0	305	...	...
1050	42	1067.0	305	...	...
1100	44	1118.0	343	...	...
1150	46	1168.0	343	...	...
1200	48	1219.0	343	...	...
ข้อสังเกตทั่วไป: รูปทรงของหมวกเหล่านี้จะต้องเป็นรูปทรงทรงเอลิปโซอิด และต้องสอดคล้องกับความต้องการที่ให้ในกฎหมาย ASME สําหรับหม้อหมักและภาชนะความดัน หมายเหตุ: (1) ความยาว E ใช้สําหรับความหนาที่ไม่เกินที่ระบุในคอลัมน์ (2) ความยาว E1ใช้สําหรับความหนาที่ใหญ่กว่าที่แสดงในคอลัมน์ หนาผนังจํากัดสําหรับความยาว E สําหรับ NPS 24 และเล็กกว่า สําหรับ NPS 26 และใหญ่กว่า ความยาว E1โดยการตกลงระหว่างผู้ผลิตและผู้ซื้อ
