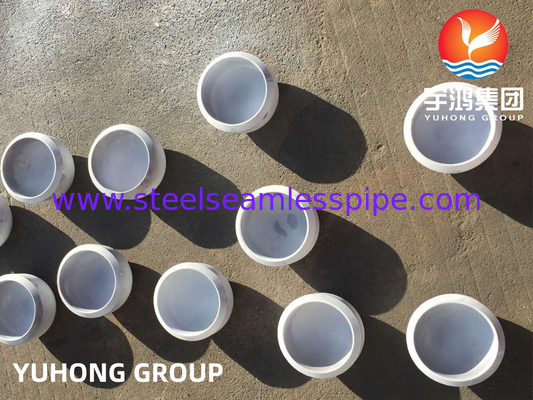

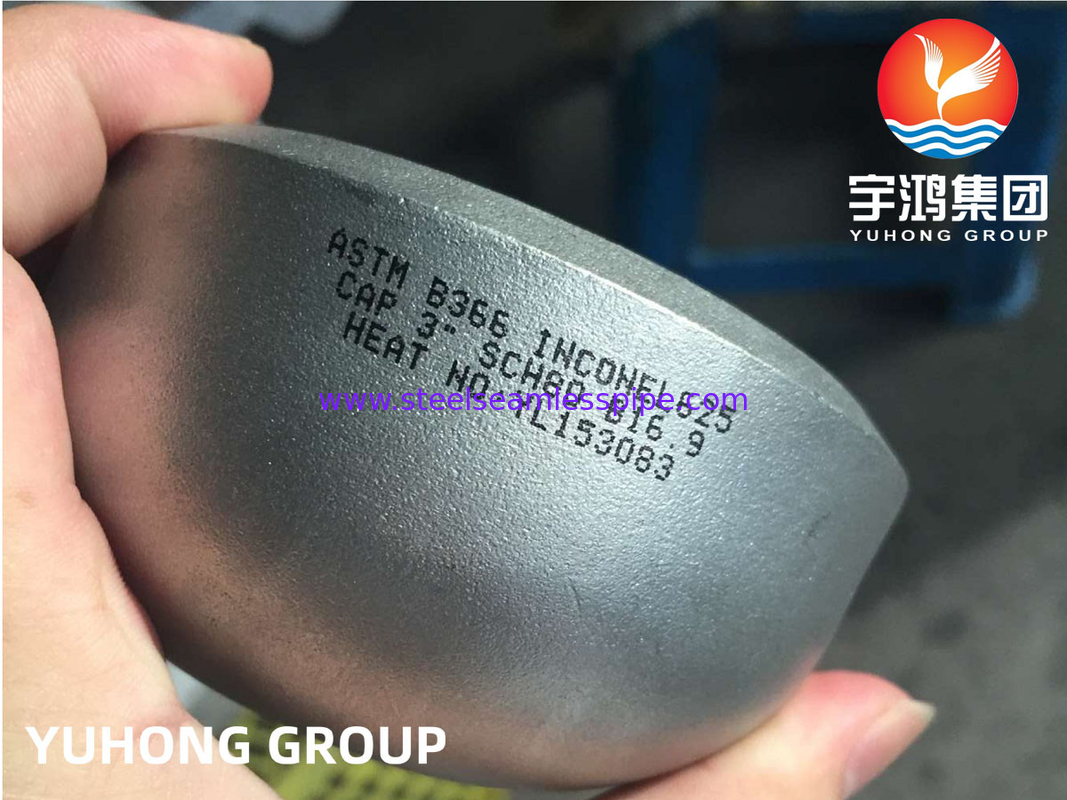

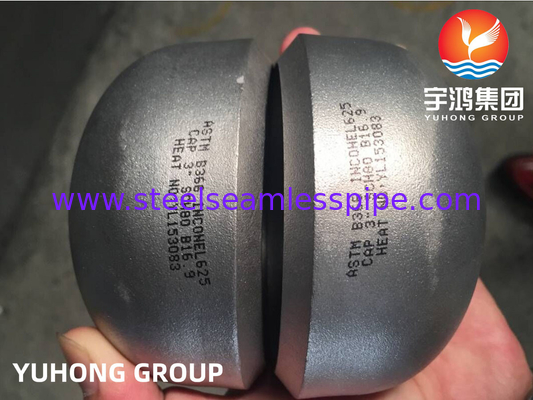

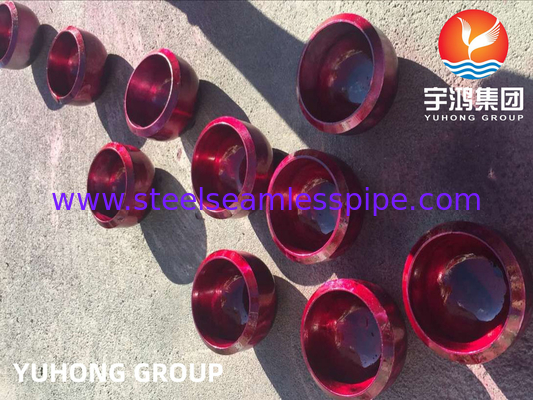

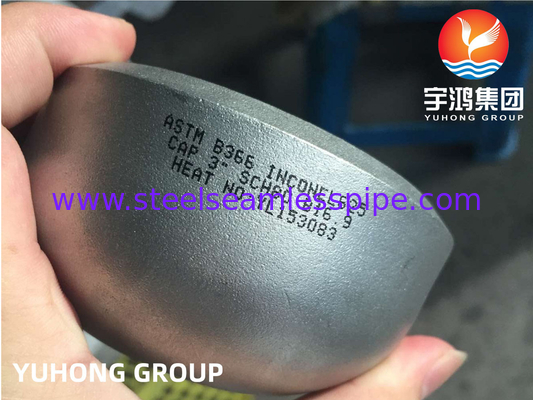

ASTM B366 Inconel 625 / UNS N06625 ปิดปลาย Cap นิเคิลเหล็กสแตนเลส Buttweld Fitting

ภาพรวม:

หมวก Inconel 625 เป็นเครื่องปรับท่อที่ใช้ในการปิดปลายของท่อInconel 625 เป็นสับสนธินิเคิล-โครเมียม-โมลิบเดนูมที่มีประสิทธิภาพสูง ที่มีความทนทานต่อการกัดกร่อนที่ดีเยี่ยมในสภาพแวดล้อมที่กัดกร่อนมากมายมันมีประโยชน์โดยเฉพาะอย่างยิ่งในแอพลิเคชั่นที่ต้องการความแข็งแรงและความทนทานสูงต่อทั้งกรดออกซิเดนและลดตก ปกติจะ welded บนปลายของท่อเพื่อให้มีปริมณฑลถาวรที่ป้องกันการรั่วไหลหรือปนเปื้อนจากการเข้าไปในท่อหมวก Inconel 625 ใช้กันทั่วไปในอุตสาหกรรม เช่น การแปรรูปสารเคมี, ท้องอากาศ, และวิศวกรรมเรือ

รายละเอียด



มาตรฐาน	ขนาดความหนา
วัสดุ	INCONEL 625/UNS N06625/DIN 2.4856
ประเภท	หมวกกระโปรง
การเชื่อมต่อ	การปั่น
ขนาด	1/2"-48" ((DN15-DN1200) หรือขนาดตามสั่ง
ความหนา	SCH10S-XXS ((2-60mm)
พื้นที่	การระเบิดทราย
การบรรจุ	กล่องพลาต / พาเลท



ประกอบทางเคมี:



เกรด

UNS

C

Mn

ใช่

P

S

Cr

Nb+Ta

โม

Fe

อัล

Ti

นี

Inconel 625

N06625

0.10 สูงสุด

0.50 สูงสุด

0.50 สูงสุด

0.015 สูงสุด

0.015 สูงสุด

20.0-23.0

3.15-415

80.0-10.0

5.0 สูงสุด

0.40 สูงสุด

0.40 สูงสุด

58.0 นาที



คุณสมบัติทางกล:



เกรด	UNS	สภาพ	ความแข็งแรง min, ksi [MPa]	ความแข็งแรงในการดึง min, ksi [MPa]	ความยาว %
Inconel 625	N06625	เกรด 1 (ผสมผสม)	60(414)	120 ((827)	30
		เกรด 2 (สารละลายผสม)	40 ((276)	100(690)	30



ขนาดสําหรับ BW Cap:



ขนาดนาม		กว้างออกที่เบเวล (mm)	ความยาว (mm)		จํากัดความหนาของผนังสําหรับความยาว E (mm)
DN	NPS	ยาเกินขนาด	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	...	...
700	28	711.0	267	...	...
750	30	762.0	267	...	...
800	32	813.0	267	...	...
850	34	864.0	267	...	...
900	36	914.0	267	...	...
950	38	965.0	305	...	...
1000	40	1016.0	305	...	...
1050	42	1067.0	305	...	...
1100	44	1118.0	343	...	...
1150	46	1168.0	343	...	...
1200	48	1219.0	343	...	...
ข้อสังเกตทั่วไป: รูปทรงของหมวกเหล่านี้จะต้องเป็นรูปทรงทรงเอลิปโซอิด และต้องสอดคล้องกับความต้องการที่ให้ในกฎหมาย ASME สําหรับหม้อหมักและภาชนะความดัน หมายเหตุ: (1) ความยาว E ใช้สําหรับความหนาที่ไม่เกินที่ระบุในคอลัมน์ (2) ความยาว E1ใช้สําหรับความหนาที่ใหญ่กว่าที่แสดงในคอลัมน์ หนาผนังจํากัดสําหรับความยาว E สําหรับ NPS 24 และเล็กกว่า สําหรับ NPS 26 และใหญ่กว่า ความยาว E1โดยการตกลงระหว่างผู้ผลิตและผู้ซื้อ



การใช้งาน:

1อุตสาหกรรมน้ํามันและก๊าซ: หมวก Inconel 625 สามารถใช้สําหรับอุปกรณ์หัวบ่อน้ํามันและก๊าซ, ส่วนประกอบการเจาะและเครื่องแลกเปลี่ยนความร้อน

2อุตสาหกรรมแปรรูปสารเคมี: หมวก Inconel 625 สามารถนําไปใช้ในอุปกรณ์แปรรูป เช่น ระบบปฏิกิริยา, คอลัมน์ปั่นและภาชนะความดัน

3อุตสาหกรรมเครื่องบินและอวกาศ: หมวก Inconel 625 สามารถใช้ในเครื่องบินและเครื่องยนต์ร็อกเก็ต รวมถึงในระบบระเหย

4อุตสาหกรรมวิศวกรรมทางเรือ: ปัก Inconel 625 สามารถใช้ในการสร้างเรือ โดยเฉพาะอย่างยิ่งในท่อน้ําทะเล, เครื่องแลกเปลี่ยนความร้อน, และการใช้งานทางเรืออื่น ๆ
