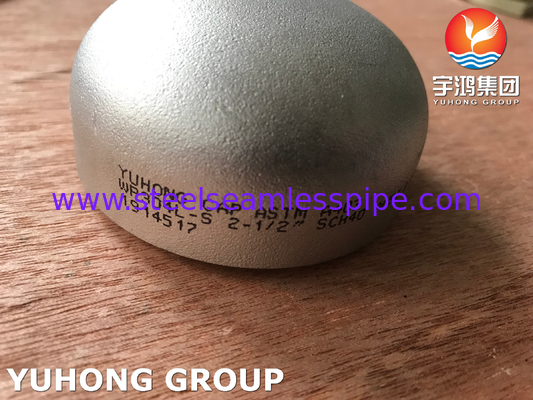

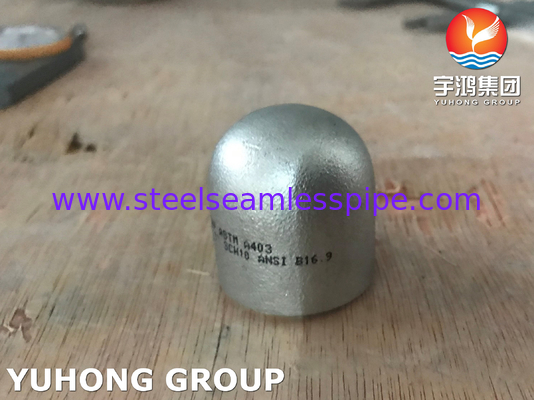

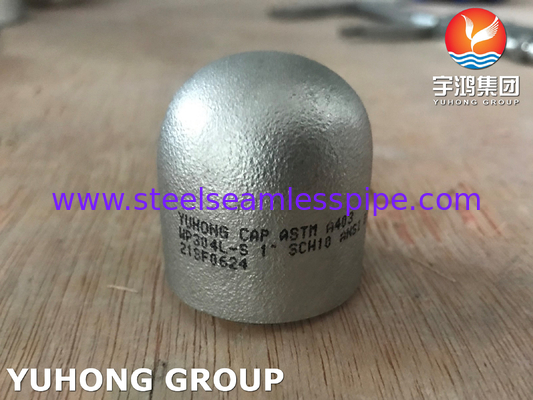

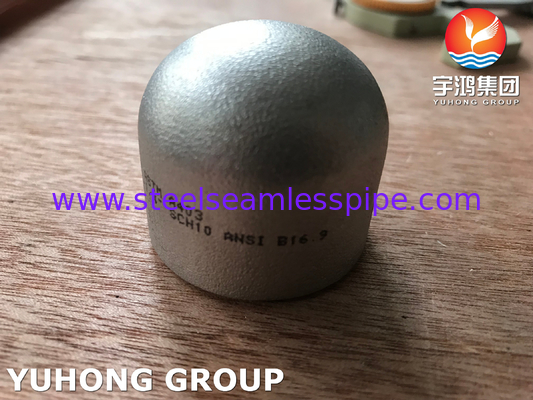

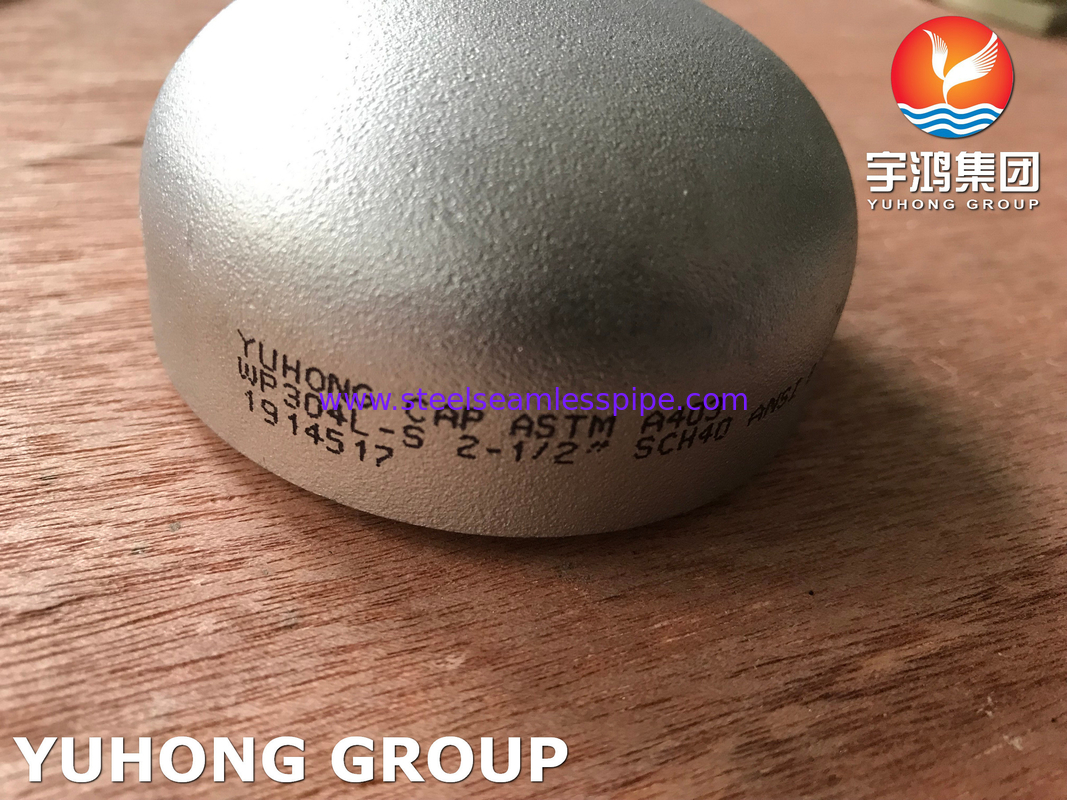

ASTM A403 WP304L 1.4307 ปิดปลายปลายสแตนเลส Buttweld
ภาพรวม:
WP304L end caps are critical components used in various piping systems, particularly in industries where corrosion resistance and durability are essential. ผลิตจากสแตนเลสสแตนเลส WP304Lthese end caps are designed to provide a secure closure at the end of pipes ปิดปลายนี้ถูกออกแบบมาเพื่อให้มีการปิดปลายของท่อป้องกันการหลุดของของเหลวและการรับรองความสมบูรณ์แบบโครงสร้าง
การตั้งชื่อว่า 304L หมายถึงสแตนเลสที่มีคาร์บอนต่ํากว่าสแตนเลสมาตรฐาน 304enhancing its weldability and reducing the risk of carbide precipitation during welding การเชื่อมต่อของแร่บดของแร่บดของแร่บดของแร่บดThis makes WP304L suitable for high-temperature applications and environments exposed to corrosive substances. ซึ่งทําให้ WP304L เหมาะสําหรับการใช้งานในอุณหภูมิที่สูง และสภาพแวดล้อมที่เผชิญกับสารกัดสนอง
These end caps offer excellent resistance to oxidation and corrosion, making them ideal for use in chemical processing, food and beverage, pharmaceutical, and marine applications ปิดปลายนี้มีความทนทานที่ดีต่อการออกซิเดชั่นและการกัดกร่อน ทําให้มันเหมาะสมสําหรับการใช้ในด้านเคมี การแปรรูปอาหารและเครื่องดื่ม การผลิตยา และการใช้งานทางทะเลThe material is also non-magnetic and exhibits good strength and ductility วัสดุนี้ยังเป็นวัสดุที่ไม่มีแม่เหล็ก และแสดงความแข็งแรงและความยืดหยุ่นที่ดีส่งผลให้มีความสามารถในการใช้งานได้ในสภาพที่แตกต่างกัน
ผลิตผ่านกระบวนการ เช่น การทํางานร้อนหรือเย็น ป้ายปลายเหล่านี้มีขนาดและความหนาของผนังที่แตกต่างกัน เพื่อรองรับความต้องการด้านท่อที่แตกต่างกันมันสามารถใช้ได้ในสายเชื่อมต่อแบบปัดและ Threadedนอกจากนี้, WP304L caps ปิดท้ายเป็นไปตามมาตรฐานอุตสาหกรรม, รับประกันคุณภาพและความน่าเชื่อถือ.
ในเรื่องของการบํารุงรักษา, these caps require minimal care due to their robust nature, though regular inspections can help identify any signs of wear or corrosion over time. ในเรื่องของการบํารุงรักษา, these caps require minimal care due to their robust nature, though regular inspections can help identify any signs of wear or corrosion over time.ความยาวนานและความทนทานของพวกเขาไม่เพียงแต่ลดความต้องการในการเปลี่ยนบ่อย แต่ยังส่งผลต่อประสิทธิภาพและความปลอดภัยของระบบท่อ.
รายละเอียด
| มาตรฐาน |
ขนาดความหนา |
| วัสดุ |
WP304L; 1.4307 |
| ประเภท |
หมวกกระโปรง |
| การเชื่อมต่อ |
การปั่น |
| ขนาด |
1/2"-48" ((DN15-DN1200) หรือขนาดตามสั่ง |
| ความหนา |
SCH10S-XXS ((2-60mm) |
| พื้นที่ |
การระเบิดทราย |
| การบรรจุ |
กล่องพลาต / พาเลท |
ประกอบทางเคมี:
| เกรด |
C |
Mn |
P |
S |
ใช่ |
นี |
Cr |
| WP304L |
0.03 สูงสุด |
2.0 สูงสุด |
0.045 สูงสุด |
0.03 สูงสุด |
1.00 สูงสุด |
8.0-12.0 |
180.0-20.0 |
คุณสมบัติทางกล:
| เกรด |
ความแข็งแรง, นาที
ksi [MPa] |
ความแข็งแรงในการดึง, นาที
ksi [MPa] |
ความยาว
%
|
| WP304L |
25 ((170) |
70 ((485) |
28 |
ขนาดสําหรับ BW Cap:
 |
| ขนาดนาม |
กว้างออกที่เบเวล
(mm)
|
ความยาว
(mm)
|
จํากัดความหนาของผนังสําหรับความยาว E
(mm)
|
| DN |
NPS |
ยาเกินขนาด |
E |
E1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 1/2 |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 1/2 |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
... |
... |
| 700 |
28 |
711.0 |
267 |
... |
... |
| 750 |
30 |
762.0 |
267 |
... |
... |
| 800 |
32 |
813.0 |
267 |
... |
... |
| 850 |
34 |
864.0 |
267 |
... |
... |
| 900 |
36 |
914.0 |
267 |
... |
... |
| 950 |
38 |
965.0 |
305 |
... |
... |
| 1000 |
40 |
1016.0 |
305 |
... |
... |
| 1050 |
42 |
1067.0 |
305 |
... |
... |
| 1100 |
44 |
1118.0 |
343 |
... |
... |
| 1150 |
46 |
1168.0 |
343 |
... |
... |
| 1200 |
48 |
1219.0 |
343 |
... |
... |
ข้อสังเกตทั่วไป: รูปทรงของหมวกเหล่านี้จะต้องเป็นรูปทรงทรงเอลิปโซอิด และต้องสอดคล้องกับความต้องการที่ให้ในกฎหมาย ASME สําหรับหม้อหมักและภาชนะความดัน
หมายเหตุ:
(1) ความยาว E ใช้สําหรับความหนาที่ไม่เกินที่ระบุในคอลัมน์
(2) ความยาว E1ใช้สําหรับความหนาที่ใหญ่กว่าที่แสดงในคอลัมน์ หนาผนังจํากัดสําหรับความยาว E สําหรับ NPS 24 และเล็กกว่า สําหรับ NPS 26 และใหญ่กว่า ความยาว E1โดยการตกลงระหว่างผู้ผลิตและผู้ซื้อ |
การใช้งาน:
1ระบบท่อ: ใช้ในการปิดปลายของท่อในอุตสาหกรรมเคมี, น้ํามันและก๊าซ, รับรองความสมบูรณ์แบบและป้องกันการรั่วไหล
2การแปรรูปอาหาร: เหมาะสําหรับระบบการจัดการและการแปรรูปอาหาร ที่ความสะอาดและความต้านทานต่อการกัดกร่อนเป็นสิ่งสําคัญ
3อุตสาหกรรมยา: ใช้ในกระบวนการผลิต ที่ความสะอาดและความถี่ต่ําเป็นสิ่งจําเป็นในการป้องกันปฏิกิริยาภูมิแพ้
4อุปกรณ์โรงเบียร์: เหมาะสําหรับระบบการเบียร์ ที่ช่วยรักษาคุณภาพของเบียร์
5การใช้งานทางทะเล: ใช้ในสภาพแวดล้อมทางทะเล เนื่องจากความทนทานต่อการกัดสลายของน้ําเกลือ
6การก่อสร้าง: การใช้งานในองค์ประกอบโครงสร้างที่ต้องการความทนทานและความต้านทานกับธาตุ
