ภาพรวม:

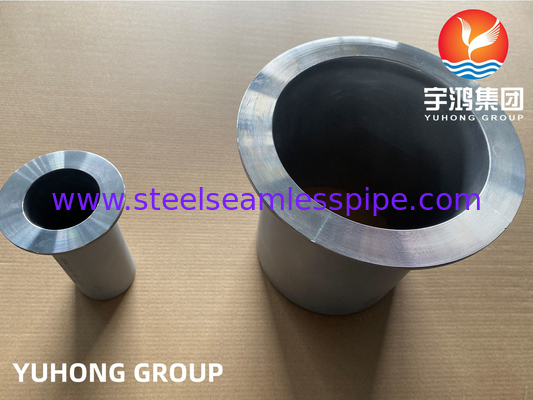

Hastelloy B3 Lap Joint Stub End เป็นส่วนประกอบพิเศษที่ทําจาก Hastelloy B3สารสกัดของไนเคิลโมลิบเดนัมที่มีประสิทธิภาพสูงที่รู้จักกันดีด้วยความทนทานที่โดดเด่นต่อกรดไฮโดรคลอริก ในทุกปริมาณความเข้มแข็งและอุณหภูมิโลหะสลักนี้ยังแสดงความทนทานที่ดีต่อการเจาะ, การแตกของความเครียดและการออกซิเดน, ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่รุนแรง

ปลายสตับสตับสตับสตับสตับสตับสตับสตับสตับสตับสตับทําให้สามารถประกอบและแยกออกได้ง่ายซึ่งเป็นประโยชน์อย่างยิ่งในงานบํารุงรักษา

คุณลักษณะหลักของ Hastelloy B3 ได้แก่

- ความต้านทานต่อการกัดกรอง: ความต้านทานที่โดดเด่นต่อสภาพแวดล้อมการลด, โดยเฉพาะอย่างยิ่งในกรดอินทรีย์และอินทรีย์, เพิ่มความยั่งยืนในการใช้งานการแปรรูปเคมีที่รุนแรง

- ความมั่นคงในอุณหภูมิ: รักษาคุณสมบัติทางกลของมันในช่วงอุณหภูมิที่กว้างขวาง, รับประกันความน่าเชื่อถือในการทํางานในสภาพการทํางานที่แตกต่างกัน

- สามารถผลิตได้: สายเหล็กสามารถเชื่อมและสร้างได้ง่ายๆ ทําให้สามารถปรับแต่งได้ในอุตสาหกรรมที่แตกต่างกัน

- ความหลากหลาย: เหมาะสําหรับการใช้ในการแปรรูปเคมี, อุตสาหกรรมปิโตรเคมี, และการใช้งานอื่น ๆ ที่มีสื่อรุนแรงมีอยู่, เสริมบทบาทของมันในระบบที่สําคัญ

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		OD ของกระบอก (mm)		ความยาว (mm)		แพร่รัศมีของฟิลเล่ (mm)		กว้างของ Lap (mm)
DN	NPS	OD		F		R		G
		แม็กซ์	นาที	ประเภทยาว	แบบสั้น	A	B แม็กซ์
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
หมายเหตุ: 1) เมื่อใช้ชนิดสั้นบนแผ่นขัดขนาดใหญ่ที่มี PN 50 และ PN 110 ((300 และ 600 LB) และบนแผ่นขัดที่มี PN 150 ((900 LB) และมากกว่าหรือใช้ชนิดยาวบน flange ใหญ่กว่าด้วย PN 260 และ PN 420 ((1500 และ 2500LB), ความยาวของกระบอกสามารถเพิ่มขึ้นเพื่อทําให้การปั่นเป็นไปได้, ความยาวการเพิ่มขึ้นจะต้องต่อรองโดยผู้ผลิตและผู้ซื้อ. 2) ความหนาของข้อเชื่อมต่อจะเพิ่มขึ้นถ้าใช้พื้นผิวสัมผัส TG และ MFM ของ flange และความหนาเพิ่มขึ้น (ไม่รวมอยู่ใน) ความยาวฐาน F 3) วงศ์รัศมีของฟิลเล่ R ((ชนิด A) ต้องสอดคล้องกับวงศ์รัศมีของฟลานจ์ลอยตาม GB/T 9118.1 9118.2 หรือ ASME B16.5แพร่รัศมีของฟิลเล่ R (ชนิด B) ใช้สําหรับมาตรฐานของ MSS SP-43 ที่มีความยาวสั้น F เท่านั้น 4) กว้างสานเข็ม G จะสอดคล้องกับพื้นที่แปรรูปแบบมาตรฐานที่ระบุใน ASME B16.5 และด้านหลังของสานต้องแปรรูปให้สอดคล้องกับพื้นที่การติดตั้งขนาด K ตามมาตรฐาน ASME B 16.5 ใช้ได้ 5) ความหนาของสับขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขาขา
