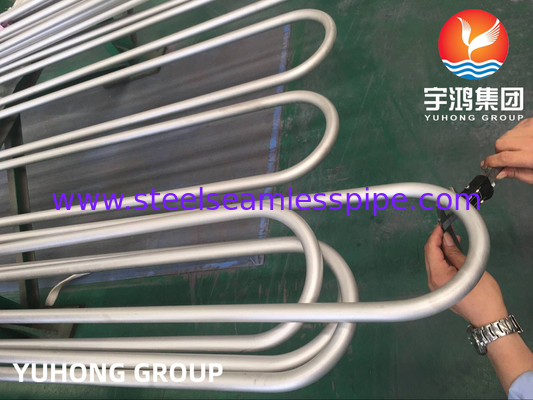

ASTM B444 Alloy 625 (UNS N06625) ท่อแลกเปลี่ยนความร้อนแบบไร้รอยต่อ U Bend
โครงสร้างจุลภาคของท่อแลกเปลี่ยนความร้อนโลหะผสม N06625:
โครงสร้างจุลภาคของโลหะผสมนี้ในสถานะสารละลายแข็งคือเมทริกซ์ออสเทนนิติกที่มี TiN, NbC และเฟส M6C จำนวนเล็กน้อย หลังจากบ่มเป็นเวลานานที่ 650~900 ℃ เฟสที่ตกตะกอนคือ γ',δ, M23C6 และ M6C
ประสิทธิภาพและข้อกำหนดของกระบวนการท่อแลกเปลี่ยนความร้อนโลหะผสม N06625:
1. โลหะผสมนี้มีความสามารถในการขึ้นรูปเย็นและร้อนได้ดี และอุณหภูมิความร้อนสำหรับการตีแท่งเหล็กคือ 1120 ℃
2. ขนาดเกรนเฉลี่ยของโลหะผสมนี้มีความสัมพันธ์อย่างใกล้ชิดกับองศาการเสียรูปของการตีขึ้นรูปและอุณหภูมิการตีขึ้นรูปขั้นสุดท้าย
3. ประสิทธิภาพการเชื่อมของโลหะผสมนี้ดี และสามารถใช้สำหรับการเชื่อมด้วยอาร์กอนอาร์กด้วยขั้วไฟฟ้าทังสเตนหรือโลหะผสมนี้เป็นสารเติมแต่งในบรรยากาศป้องกัน รวมถึงการบัดกรีและการเชื่อมตะเข็บแบบต้านทาน
4. กระบวนการบำบัดพื้นผิว: ในการขจัดมาตราส่วนออกไซด์บนพื้นผิวโลหะผสม ให้ล้างด้วยด่างก่อน จากนั้นล้างด้วยกรดในสารละลายกรดไนตริก กรดไฮโดรฟลูออริก
5. เมื่อปริมาณการประมวลผลของโลหะผสมมากกว่า 15% ในระหว่างการทำงานเย็น จะต้องทำการอบอ่อนหลังจากการทำงานร้อน
การประยุกต์ใช้ท่อแลกเปลี่ยนความร้อนโลหะผสม N06625
1. ส่วนประกอบของกระบวนการทางเคมีอินทรีย์ที่มีคลอไรด์ โดยเฉพาะอย่างยิ่งเมื่อใช้ตัวเร่งปฏิกิริยากรดคลอไรด์
2. ถังปรุงอาหารและฟอกสีที่ใช้ในอุตสาหกรรมเยื่อกระดาษ
3. หอคอยดูดซับ เครื่องทำความร้อนซ้ำ แผ่นกั้นทางเข้าก๊าซไอเสีย พัดลม (เปียก) เครื่องกวน แผ่นนำ และท่อในระบบกำจัดก๊าซซัลเฟอร์ไดออกไซด์
4. ใช้ในการผลิตอุปกรณ์และส่วนประกอบสำหรับสภาพแวดล้อมก๊าซเปรี้ยว เครื่องกำเนิดปฏิกิริยาอะซิติกและอะซิติกแอนไฮไดรด์ คอนเดนเซอร์กรดซัลฟิวริก ฯลฯ
ข้อมูลจำเพาะหลักของท่อแลกเปลี่ยนความร้อนโลหะผสม N06625:
ท่อไร้รอยต่อ N06625, แผ่นเหล็ก N06625, เหล็กกลม N06625, การตีขึ้นรูป N06625, หน้าแปลน N06625, แหวน N06625, ท่อเชื่อม N06625, แถบเหล็ก N06625, แถบตรง N06625, ลวด N06625 และวัสดุเชื่อมรองรับ, เค้กกลม N06625, เหล็กแบน N06625, แถบหกเหลี่ยม N06625, หัวใหญ่และเล็ก N06625, ข้อศอก N06625, สามทาง N06625, ชิ้นส่วนเครื่องจักรกล N06625, สลักเกลียวและน็อต N06625, ตัวยึด N06625

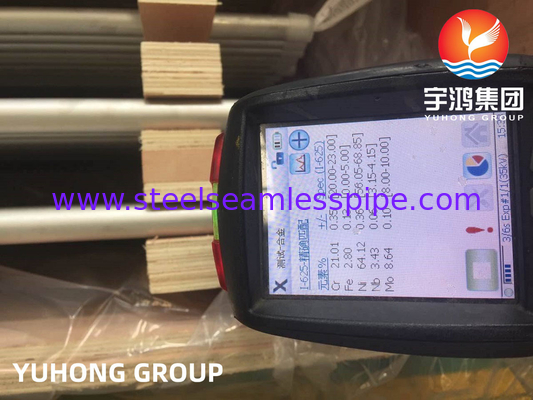

องค์ประกอบทางเคมีของ UNS N06625 / Inconel 625 ท่อแลกเปลี่ยนความร้อน
| C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Cu |
Co |
Cb Ta |
Ti |
Al |
Fe |
Nb |
อื่นๆ |
| 0.1 |
.50 สูงสุด |
.015 สูงสุด |
.015 สูงสุด |
.50 สูงสุด |
20.0 -23.0 |
58.0 ขั้นต่ำ |
8.0 -10.0 |
|
1.0 สูงสุด |
|
0.40 สูงสุด |
0.40 สูงสุด |
5.0 สูงสุด |
3.15 -4.15 |
|
คุณสมบัติทางกลของ ASTM B444 Inconel 625 ท่อแลกเปลี่ยนความร้อนโลหะผสมเหล็ก
คุณสมบัติแรงดึงทั่วไปที่อุณหภูมิห้องของวัสดุอบอ่อน (คุณสมบัติแรงดึงที่เป็นตัวแทน, บาร์, อบอ่อน 1800° F)
| อุณหภูมิ° F |
แรงดึง (psi) |
.2% Yield (psi) |
การยืดตัวใน 2 “ (%) |
| 70 |
144,000 |
84,000 |
44 |
| 400 |
134,000 |
66,000 |
45 |
| 600 |
132,000 |
63,000 |
42.5 |
| 800 |
131,500 |
61,000 |
45 |
| 1000 |
130,000 |
60,500 |
48 |
| 1200 |
119,000 |
60,000 |
34 |
| 1400 |
78,000 |
58,500 |
59 |
| 1600 |
40,000 |
39,000 |
117 |
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะสากล |
แผ่น/แผ่น |
เหล็กกลม |
ท่อ |
ท่อ |
ข้อต่อ |
การตีขึ้นรูป |
| BS 3072, BS 3074, BS 3076, NA 21 DIN 17744, DIN 17750, DIN 17751, DIN 17752, DIN 17754. Werkstoff Nr. 2.4856 AFNOR NC 22 D Nb |
ASME SB-443 AMS 5599 AMS 5869 |
ASME SB-446 AMS 5666 AMS 5837 |
ASME SB-444 ASME SB-829 ASME SB-775 ASME SB-705 |
ASME SB-444 ASME SB-829 ASME SB-751 ASME SB-704 AMS 5581 |
ASME SB- 366 |
ASME SB- 564 AMS 5666 |
| โลหะผสม |
Alloy 200(N02200), Alloy 201(N02201), Alloy 20(N08020), Alloy 28(N08028), Alloy 31(N08031), Alloy 36 (K93600), Alloy 904(N08904) |
| Hastelloy |
Hastelloy C22(N06022), Hastelloy C276(N10276), Hastelloy C4(N06045), Hastelloy S(N06635), Hastelloy C2000(N06200), Hastelloy G-30(N06030), Hastelloy G-35(N06035), Hastelloy X(N06002), Hastelloy N(N10003), Hastelloy B(N10001), Hastelloy B-2(N10665), Hastelloy B-3(N10675) |
| Monel |
Monel 400(N04400), Monel 401 (N04401), Monel 404 (N04404), Monel K500(N05500) |
| Inconel |
Inconel 600(N06600), Inconel 601(N06601), Inconel 617(N06617), Inconel 625(N06625), Inconel 690(N06690), Inconel 718(N07718), Inconel X-750(N07750) |
| Incoloy |
Incoloy 800(N08800), Incoloy 800H(N08810), Incoloy 800HT(N08811), Incoloy 825(N08825), Incoloy 925(N08925), Incoloy 926(N09926) |
| อื่นๆ |
253MA(S30815), 254SMO(S31254), S32304, 17-4PH(S17400), 17-7PH(S17700), 15-7PH(S15700) |
