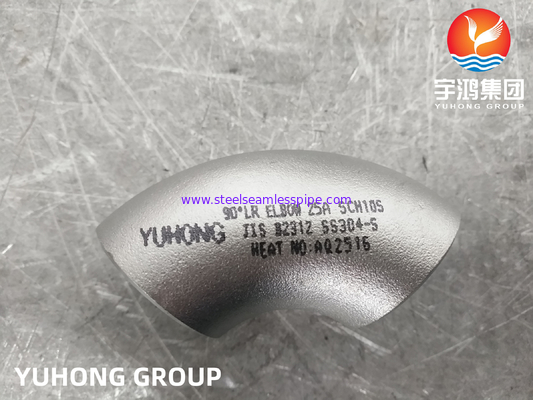

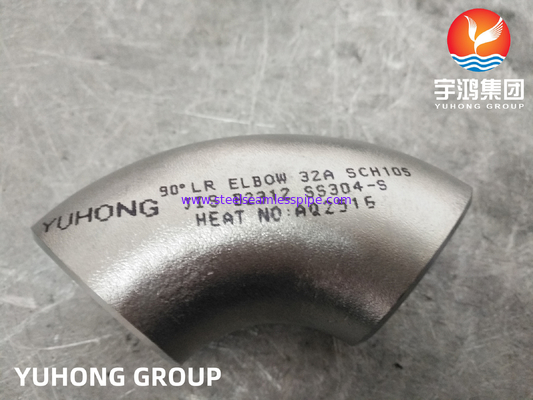

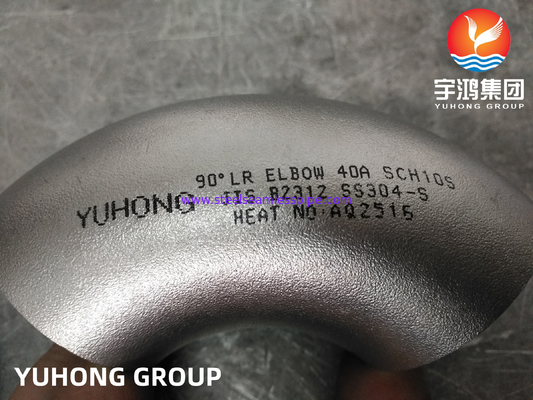

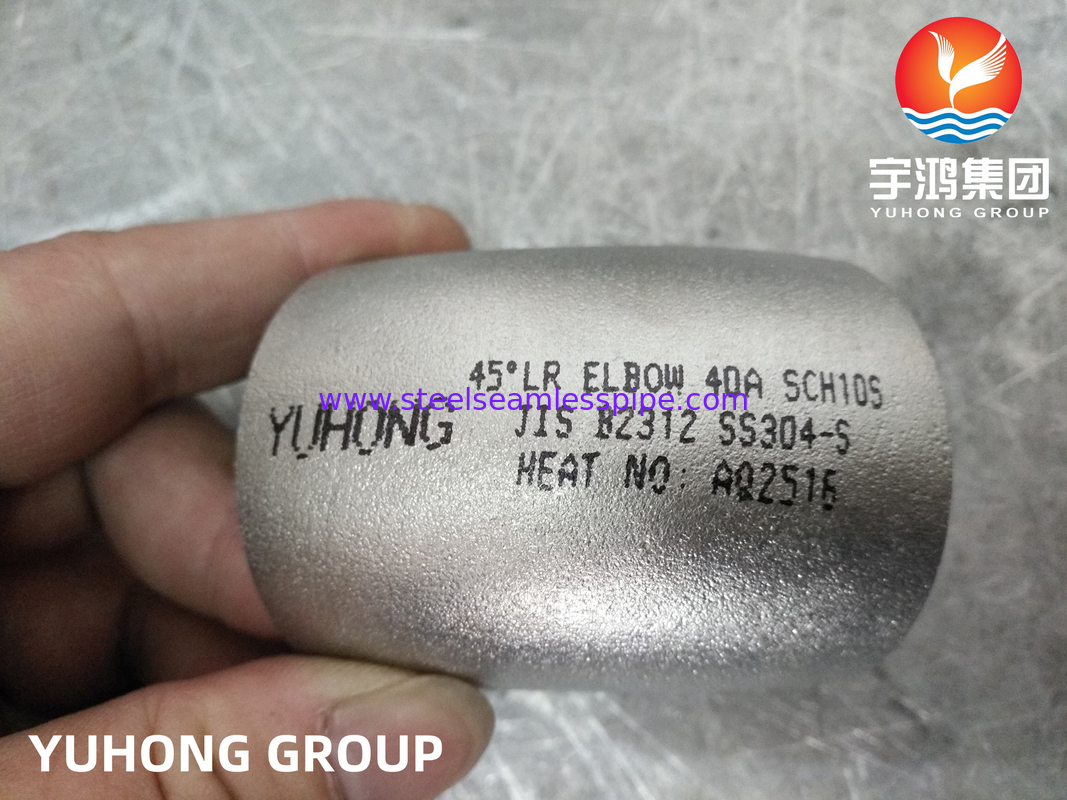

JIS B2312 SUS 304 เอลโค้ท สแตนเลสมาตรฐานญี่ปุ่น Buttweld Fitting

ภาพรวม:

JIS B2312 เป็นมาตรฐานอุตสาหกรรมญี่ปุ่นสําหรับอุปกรณ์ติดตั้งท่อเหล็ก, รวมถึงเอว, ที, คอปปิ้ง, และอื่น ๆ. เอว SUS304 หมายถึงอุปกรณ์ติดตั้งเอวที่ทําจากวัสดุเหล็กไร้ขัด SUS304.

สแตนเลส SUS304 ใช้กันทั่วไปในอุตสาหกรรมต่าง ๆ เนื่องจากความทนทานที่ดีต่อการกัดสนองและการออกซิเดน และความทนทานจีไอเอส B2312 SUS304 กลมโขนออกแบบเพื่อเปลี่ยนทิศทางของไหลของเหลวในระบบท่อการประกันการทํางานของระบบได้อย่างเรียบร้อย

JIS B2312 SUS304 elbow ผลิตให้ตรงกับมาตรฐานที่กําหนดโดย JIS ซึ่งรับประกันว่าอุปกรณ์มีขนาดที่เหมาะสม ความดันและคุณสมบัติของวัสดุอะไหล่เหล่านี้มีขนาดที่แตกต่างกันเพื่อรองรับกว้างท่อที่แตกต่างกันและสามารถใช้ได้สําหรับการใช้งานทั้งอุณหภูมิสูงและต่ํา.

รายละเอียด

ประกอบทางเคมี:

คุณสมบัติทางกล:


ขนาด:

ขนาดนาม		Outside Diameter at Bevel อุปกรณ์ประกอบการ (mm)	เซ็นเตอร์ ทู เอ็นด์ (mm)
			90° เอลโบว์		45° เอลโบว์
DN	NPS	ยาเกินขนาด	A		B
			LR	SR	LR
15	1/2	21.7	38.1	...	15.8
20	3/4	27.2	38.1	...	15.8
25	1	34.0	38.1	25.4	15.8
32	1 1/4	42.7	47.6	31.8	19.7
40	1 1/2	48.6	57.2	38.1	23.7
50	2	60.5	76.2	50.8	31.6
65	2 1/2	76.3	95.3	63.5	39.5
80	3	89.1	114.3	76.2	47.3
90	3 1/2	101.6	133.4	88.9	55.3
100	4	114.3	152.4	101.6	63.1
125	5	139.8	190.5	127.0	78.9
150	6	165.2	228.6	152.4	94.7
200	8	216.3	304.8	203.2	126.3
250	10	267.4	381.0	254.0	157.8
300	12	318.5	457.2	304.8	189.4
350	14	355.6	533.4	355.6	220.9
400	16	406.4	609.6	406.4	252.5
450	18	457.0	685.8	457.2	284.1
500	20	508.0	762.0	508.0	315.6
550	22	558.8	838.2	558.8	347.2
600	24	609.6	914.4	609.6	378.7
650	26	660.4	990.6	660.4	410.3
หมายเหตุ: 1) นอกจากนี้ GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 ฯลฯ ยังถูกใช้ 2) กล่องที่มี NPS มากกว่า 26 จะถูกผลิตตามขนาดที่ผู้ซื้อและผู้ผลิตตกลงกัน
